Poznámky k použití

Toto zařízení je mikrofon kompatibilní s paticí Multi Interface.
Modely kamer kompatibilní s tímto zařízením naleznete na webové stránce: https://www.sony.net/dics/b1m/

Toto zařízení není prachotěsné, odolné proti stříkající vodě ani vodotěsné.
Abyste předešli riziku požáru nebo úrazu elektrickým proudem, dodržujte následující:
- Toto zařízení nerozebírejte ani neupravujte.
- Nepoužívejte toto zařízení s mokrýma rukama.
- Nedovolte, aby do tohoto zařízení vnikla voda nebo cizí předměty (kov, hořlavé látky atd.).
- Nepoužívejte toto zařízení na místech vystavených stříkající vodě, vysoké vlhkosti, prachu, olejovým výparům a páře.
Abyste předešli riziku poškození nebo poruchy, dodržujte následující:
- Toto zařízení je přesné zařízení. Nenechte zařízení spadnout ani jej nebijte, ani na něj nevyvíjejte silný fyzický dopad.
- Nedotýkejte se konektoru patice Multi Interface ani portu na tomto zařízení holýma rukama.
- Nepoužívejte ani neskladujte toto zařízení na místech vystavených vysokým teplotám a vlhkosti.
- Při používání tohoto zařízení venku chraňte zařízení před deštěm nebo mořskou vodou.
Pro vnitřní kontrolu a opravu tohoto zařízení kontaktujte svého prodejce Sony nebo místní autorizované servisní středisko Sony.

Pro zákazníky v USA
V případě dotazů týkajících se vašeho produktu nebo pro nejbližší servisní středisko Sony volejte 1-800-222-SONY (7669).

Prohlášení dodavatele o shodě
Obchodní název: SONY
Model: ECM-B1M
Odpovědná strana: Sony Electronics Inc.
Adresa: 16535 Via Esprillo, San Diego, CA 92127 U.S.A.
Telefonní číslo: 858-942-2230
Toto zařízení splňuje část 15 pravidel FCC. Provoz podléhá následujícím dvěma podmínkám: (1) Toto zařízení nesmí způsobovat škodlivé rušení a (2) toto zařízení musí akceptovat jakékoli přijaté rušení, včetně rušení, které může způsobit nežádoucí provoz.

Identifikace dílů

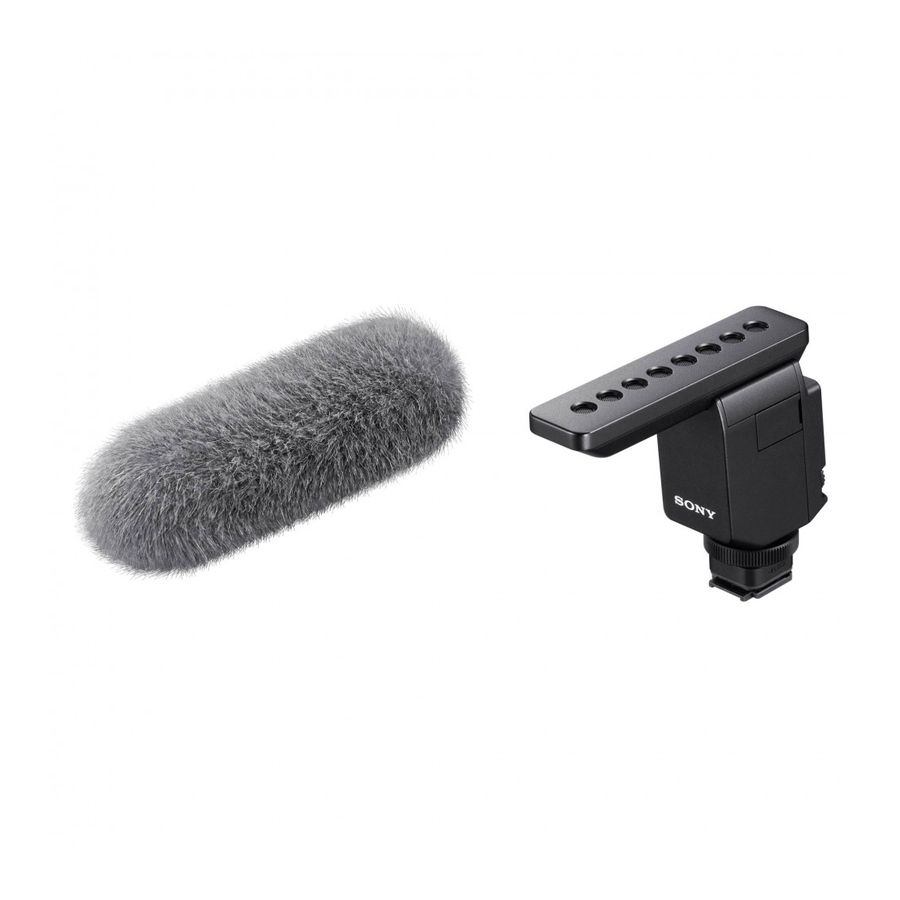

Mikrofon
Micro USB port
Zámek
Patice Multi Interface
Ochranný kryt konektoru
Přepínač směrovosti
Přepínač ATT
Přepínač AUTO/MAN
Ovladač AUDIO LEVEL
Přepínač FILTER
NC: Noise Cut (potlačení šumu)
LC: Low Cut (potlačení basů)
Přepínač DIGITAL/ANALOG
(Pokud je váš fotoaparát kompatibilní s digitálním audio rozhraním patice Multi Interface, nastavte přepínač na "DIGITAL".)
Větrná ochrana

Používání tohoto zařízení

Před připojením/odpojením tohoto zařízení k/z fotoaparátu vypněte napájení fotoaparátu.

Sejměte ochranný kryt konektoru z tohoto zařízení.
Připevněte toto zařízení k fotoaparátu a otočte zámkem ve směru LOCK (zamknout), abyste zařízení pevně zajistili.

Připojením tohoto zařízení k fotoaparátu se automaticky přepne audio vstup z vestavěného mikrofonu na externí mikrofon.
Pokud je obtížné zasunout patici Multi Interface do patice, otáčejte zámkem proti směru hodinových ručiček, dokud se nezastaví.

Poznámky

Abyste ochránili konektor patice Multi Interface před poškozením při přenášení tohoto zařízení, vyjměte zařízení z fotoaparátu, připevněte ochranný kryt konektoru k patici a vložte zařízení do dodaného pouzdra.
Během nahrávání mohou být zaznamenány provozní a manipulační zvuky fotoaparátu nebo objektivu. Dotyk tohoto zařízení během nahrávání způsobí, že se do nahrávky zahrne šum.
Před výměnou objektivu se ujistěte, že se na povrchu objektivu a těla fotoaparátu nenacházejí žádná vlákna větrné ochrany. Pokud jsou přítomny, očistěte je dmychadlem atd. a poté vyměňte objektiv.
Pokud jsou na povrchu mikrofonu přítomny prach nebo kapky vody, nemusí být úspěšné nahrávání možné. Před použitím tohoto zařízení se ujistěte, že je povrch mikrofonu čistý.

Specifikace

Typ	Zadní elektretový kondenzátorový typ
Směrová charakteristika	Super-směrová / jednosměrná / všesměrová (volitelná)
Rozměry (přibližně)	27,4 mm × 81,8 mm × 99,3 mm (Šířka/Výška/Hloubka) (1 1/8 palce × 3 1/4 palce × 4 palce) (bez větrné ochrany a vyčnívajících částí)
Hmotnost	Přibližně 77,3 g (2,8 oz)
Dodávané položky	Mikrofon typu Shotgun (1), Větrná ochrana (1), Ochranný kryt konektoru (připevněný) (1), Pouzdro (1), Sada tištěné dokumentace
