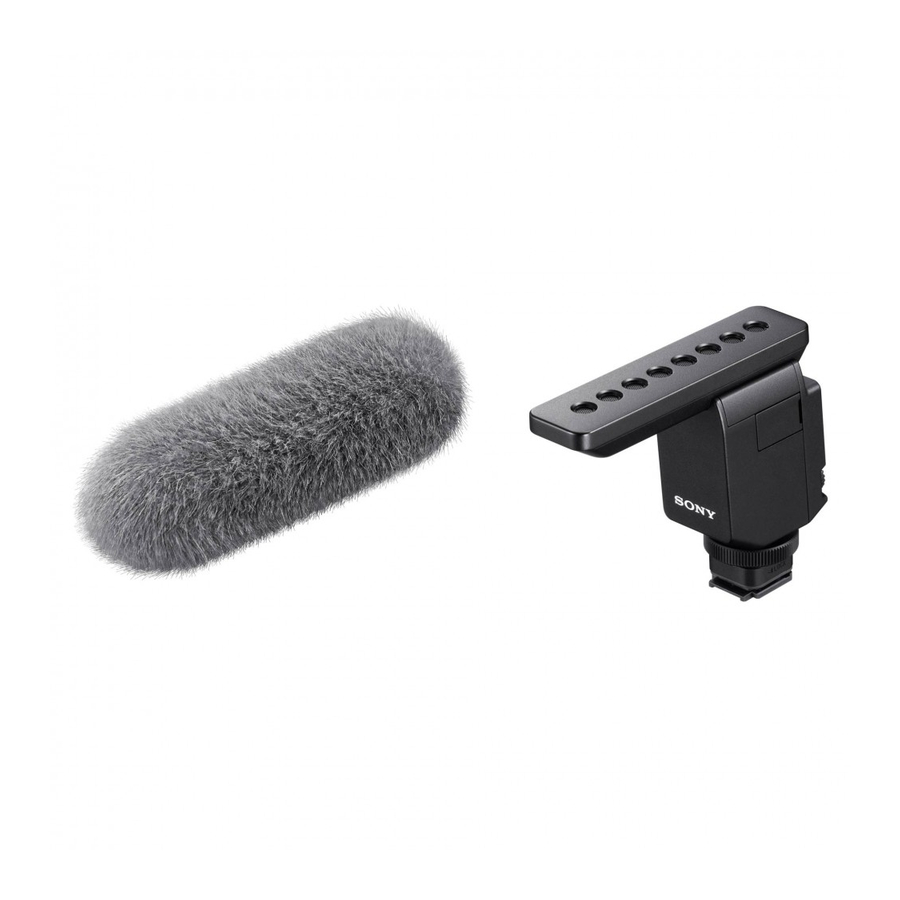

Sony ECM-B1M - Shotgun-mikrofonin aloitusopas

Sisältö

1 Käyttöä koskevia huomautuksia
2 Osien tunnistaminen
3 Tämän yksikön käyttäminen
4 Tekniset tiedot
5 Viitteet
6 Lataa käyttöohje
7 Muilla kielillä

Käyttöä koskevia huomautuksia

Tämä yksikkö on mikrofoni, joka on yhteensopiva Multi Interface -liitännän kanssa.
Katso tämän yksikön kanssa yhteensopivat kameramallit verkkosivustolta: https://www.sony.net/dics/b1m/

Tämä yksikkö ei ole pölytiivis, roisketiivis tai vedenpitävä.
Tulipalon tai sähköiskun välttämiseksi noudata seuraavia ohjeita:
- Älä pura tai muokkaa tätä yksikköä.
- Älä käytä tätä yksikköä märin käsin.
- Älä päästä vettä tai vieraita aineita (metalli, syttyvät aineet jne.) tähän yksikköön.
- Älä käytä tätä yksikköä paikassa, jossa se altistuu vesiroiskeille, korkealle kosteudelle, pölylle, öljyhöyryille ja höyrylle.
Vaurioiden tai toimintahäiriöiden välttämiseksi noudata seuraavia ohjeita:
- Tämä yksikkö on tarkkuuslaite. Älä pudota tai lyö yksikköä, äläkä kohdista siihen voimakasta fyysistä iskua.
- Älä koske Multi Interface -liitännän liittimeen tai tämän yksikön porttiin paljain käsin.
- Älä käytä tai säilytä tätä yksikköä paikassa, jossa se altistuu korkeille lämpötiloille ja kosteudelle.
- Kun käytät tätä yksikköä ulkona, suojaa yksikkö sateelta tai merivedeltä.
Ota yhteyttä Sony-jälleenmyyjääsi tai paikalliseen valtuutettuun Sony-huoltoliikkeeseen tämän yksikön sisäistä tarkastusta ja korjausta varten.

Asiakkaille Yhdysvalloissa
Jos sinulla on kysyttävää tuotteestasi tai lähimmästä Sony-huoltokeskuksesta, soita numeroon 1-800-222-SONY (7669).

Toimittajan vaatimustenmukaisuusvakuutus
Tuotemerkki: SONY
Malli: ECM-B1M
Vastuullinen osapuoli: Sony Electronics Inc.
Osoite: 16535 Via Esprillo, San Diego, CA 92127 U.S.A.
Puhelinnumero: 858-942-2230
Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö on kahden seuraavan ehdon alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa.

Osien tunnistaminen

Mikrofoni
Micro-USB-portti
Lukituspyörä
Multi Interface -liitäntä
Liittimen suojakansi
Suuntakuvion valintakytkin
ATT-kytkin
AUTO/MAN-kytkin
AUDIO LEVEL -säädin
FILTER-kytkin
NC: Noise Cut (kohinan vaimennus)
LC: Low Cut (alaleikkuri)
DIGITAL/ANALOG-kytkin
(Jos kamerasi on yhteensopiva Multi Interface -liitännän digitaalisen ääniliitännän kanssa, aseta kytkin asentoon "DIGITAL".)
Tuulisuoja

Tämän yksikön käyttäminen

Ennen kuin kiinnität/irrotat tämän yksikön kameraan/kamerasta, katkaise kamerasta virta.

Irrota liittimen suojakansi tästä yksiköstä.
Kiinnitä tämä yksikkö kameraan ja kierrä lukituspyörää LOCK-suuntaan, jotta yksikkö kiinnittyy tukevasti.

Tämän yksikön kiinnittäminen kameraan vaihtaa automaattisesti äänitulon sisäänrakennetusta mikrofonista ulkoiseen mikrofoniin.
Kun Multi Interface -liitännän jalkaa on vaikea asettaa liitäntään, kierrä lukituspyörää vastapäivään, kunnes se pysähtyy.

Huomautuksia

Suojaa Multi Interface -liitännän liitintä vaurioilta, kun kuljetat tätä yksikköä, irrota yksikkö kamerasta, kiinnitä liittimen suojakansi jalkaan ja aseta yksikkö mukana toimitettuun koteloon.
Tallennuksen ollessa käynnissä kameran tai objektiivin käyttö- ja käsittelyäänet voivat tallentua. Tämän yksikön koskettaminen tallennuksen ollessa käynnissä aiheuttaa kohinaa tallennukseen.
Ennen objektiivin vaihtamista varmista, ettei objektiivin pinnalla ja kameran rungossa ole tuulisuojan kuituja. Jos niitä on, puhdista ne puhaltimella jne. ja vaihda sitten objektiivi.
Jos mikrofonin pinnalla on pölyä tai vesipisaroita, onnistunut tallennus ei välttämättä ole mahdollinen. Muista puhdistaa mikrofonin pinta ennen tämän yksikön käyttöä.

Tekniset tiedot

Tyyppi	Takaisin elektreettikondensaattorityyppi
Poimintakuvio	Super-suuntaava / yksisuuntainen / monisuuntainen (valittavissa)
Mitat (noin)	27,4 mm × 81,8 mm × 99,3 mm (Leveys/Korkeus/Syvyys) (1 1/8 tuumaa × 3 1/4 tuumaa × 4 tuumaa) (ilman tuulisuojaa ja ulkonevia osia)
Massa	Noin 77,3 g (2,8 oz)
Mukana toimitetut tuotteet	Shotgun-mikrofoni (1), tuulisuoja (1), liittimen suojakansi (kiinnitetty) (1), kotelo (1), painettu dokumentaatio
