Sony ECM-B1M - Vodič za početak rada sa sačmaricom

Napomene o korištenju

• Ova jedinica je mikrofon kompatibilan s Multi Interface priključkom (Multi Interface shoe).
  Za modele kamera kompatibilne s ovom jedinicom, posjetite web stranicu na: https://www.sony.net/dics/b1m/

• Ova jedinica nije otporna na prašinu, prskanje ili vodu.
•
  Kako biste izbjegli rizik od požara ili strujnog udara, pridržavajte se sljedećeg:
  • Nemojte rastavljati ili mijenjati ovu jedinicu.
  • Nemojte koristiti ovu jedinicu mokrim rukama.
  • Ne dopustite ulazak vode ili stranih tvari (metala, zapaljivih tvari, itd.) u ovu jedinicu.
  • Nemojte koristiti ovu jedinicu na mjestu izloženom prskanju vode, visokoj vlažnosti, prašini, uljnim isparavanjima i pari.
• Kako biste izbjegli rizik od oštećenja ili kvara, pridržavajte se sljedećeg:
  • Ova jedinica je precizna oprema. Nemojte ispuštati ili udarati jedinicu, niti dopustiti jak fizički udar na nju.
  • Ne dodirujte konektor Multi Interface priključka (Multi Interface foot), kao ni priključak na ovoj jedinici, golim rukama.
  • Nemojte koristiti ili pohranjivati ovu jedinicu na mjestu izloženom visokim temperaturama i vlažnosti.
  • Kada koristite ovu jedinicu na otvorenom, zaštitite je od kiše ili morske vode.
• Za unutarnji pregled i popravak ove jedinice, obratite se svom Sony prodavaču ili lokalnom ovlaštenom Sony servisu.

Za korisnike u SAD-u
Za pitanja u vezi s vašim proizvodom ili za najbliži Sony servisni centar, nazovite 1-800-222-SONY (7669).

Izjava dobavljača o sukladnosti
Naziv robne marke: SONY
Model: ECM-B1M
Odgovorna strana: Sony Electronics Inc.
Adresa: 16535 Via Esprillo, San Diego, CA 92127 U.S.A.
Broj telefona: 858-942-2230
Ovaj uređaj je u skladu s dijelom 15 FCC pravila. Rad podliježe sljedećim dvama uvjetima: (1) Ovaj uređaj ne smije uzrokovati štetne smetnje i (2) ovaj uređaj mora prihvatiti sve primljene smetnje, uključujući smetnje koje mogu uzrokovati neželjeni rad.

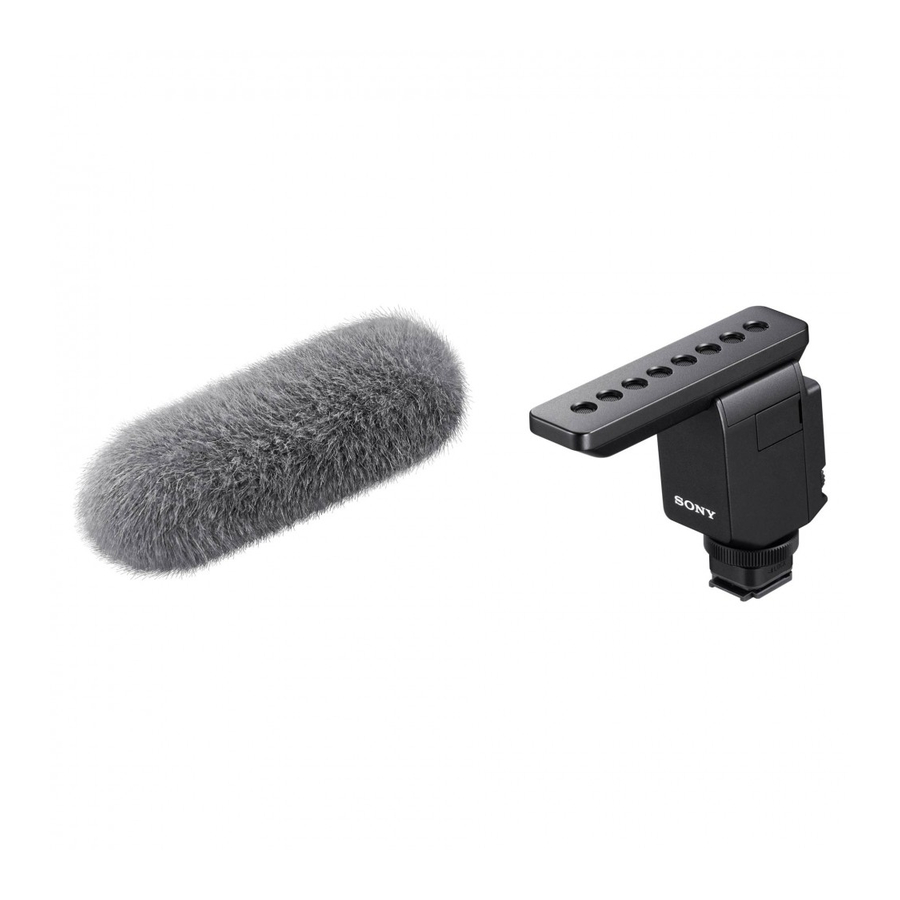

Identifikacija dijelova

1. Mikrofon
2. Micro USB priključak
3. Kotačić za zaključavanje (Lock dial)
4. Multi Interface priključak (Multi Interface foot)
5. Zaštitni poklopac konektora (Connector protect cap)
6. Prekidač za odabir usmjerenosti (Directivity selection switch)
7. ATT prekidač
8. AUTO/MAN prekidač
9. AUDIO LEVEL kotačić
10. FILTER prekidač
    NC: Noise Cut (Smanjenje buke)
    LC: Low Cut (Smanjenje niskih frekvencija)
11. DIGITAL/ANALOG prekidač
    (Ako je vaša kamera kompatibilna s digitalnim audio sučeljem Multi Interface priključka (Multi Interface shoe), postavite prekidač na "DIGITAL".)
12. Vjetrobran (Wind screen)

Korištenje ove jedinice

Prije pričvršćivanja/uklanjanja ove jedinice na/s kamere, isključite napajanje kamere.

1. Uklonite zaštitni poklopac konektora (connector protect cap) s ove jedinice.
2. Pričvrstite ovu jedinicu na kameru i okrenite kotačić za zaključavanje (lock dial) u smjeru LOCK kako biste čvrsto pričvrstili jedinicu.

• Pričvršćivanje ove jedinice na kameru automatski prebacuje audio ulaz s ugrađenog mikrofona na vanjski mikrofon.
• Kada je teško umetnuti Multi Interface priključak (Multi Interface foot) u priključak (shoe), okrenite kotačić za zaključavanje (lock dial) u smjeru suprotnom od kazaljke na satu dok se ne zaustavi.


Napomene

• Kako biste zaštitili konektor Multi Interface priključka (Multi Interface foot) od oštećenja tijekom nošenja ove jedinice, uklonite jedinicu s kamere, pričvrstite zaštitni poklopac konektora (connector protect cap) na priključak (foot) i stavite jedinicu u isporučenu futrolu.
• Tijekom snimanja mogu se snimiti zvukovi rada i rukovanja kamerom ili objektivom. Dodirivanje ove jedinice tijekom snimanja uzrokuje snimanje buke.
• Prije promjene objektiva, provjerite da na površini objektiva i tijela kamere nema vlakana vjetrobrana (wind screen). Ako ih ima, očistite ih puhalom i sl., a zatim promijenite objektiv.
• Ako su na površini mikrofona prisutne prašina ili kapljice vode, uspješno snimanje možda neće biti moguće. Obavezno očistite površinu mikrofona prije korištenja ove jedinice.

Specifikacije

Dizajn i specifikacije podložni su promjenama bez prethodne najave.

Multi Interface Shoe je zaštitni znak tvrtke Sony Corporation.

© 2019 Sony Corporation
Tiskano u Japanu
https://www.sony.net/
