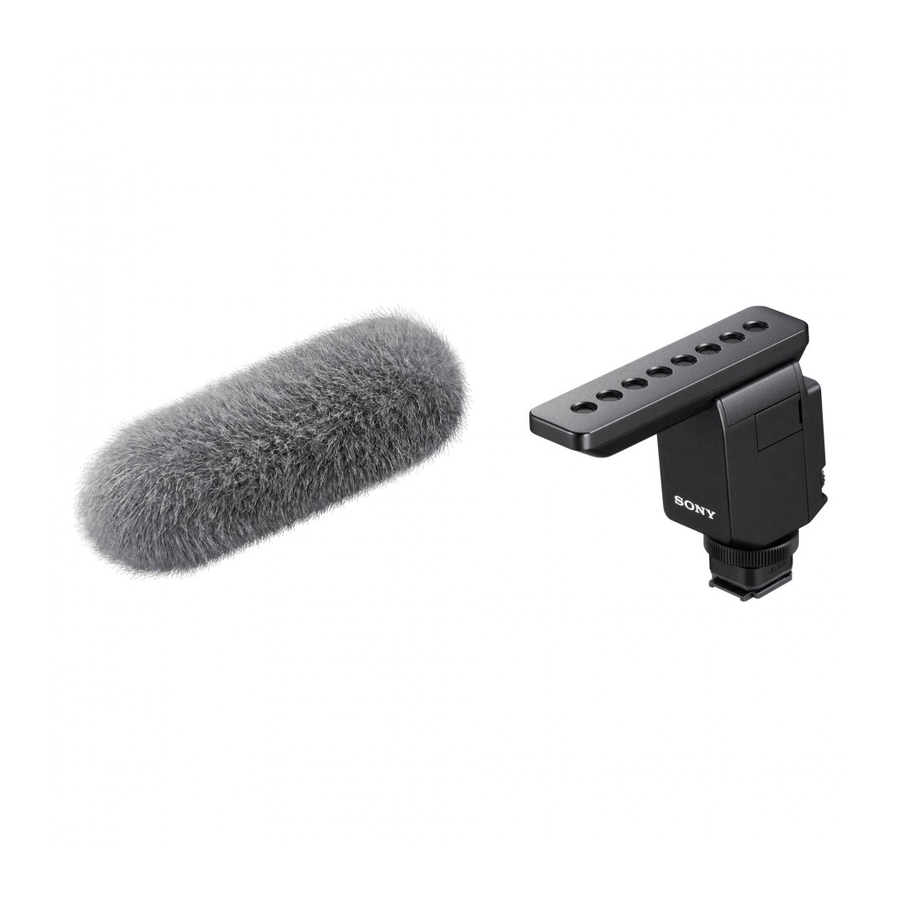

Sony ECM-B1M - Panduan Memulai Mikrofon Shotgun

Isi

1 Catatan Penggunaan
2 Mengenali Bagian-bagian
3 Menggunakan unit ini
4 Spesifikasi
5 Referensi
6 Unduh manual
7 Dalam Bahasa Lain

Catatan Penggunaan

Unit ini adalah mikrofon yang kompatibel dengan Multi Interface shoe (dudukan Multi Interface).
Untuk model kamera yang kompatibel dengan unit ini, kunjungi situs web di: https://www.sony.net/dics/b1m/

Unit ini tidak tahan debu, tahan percikan, atau tahan air.
Untuk menghindari risiko kebakaran atau sengatan listrik, perhatikan hal berikut:
- Jangan membongkar atau mengubah unit ini.
- Jangan gunakan unit ini dengan tangan basah.
- Jangan biarkan air atau benda asing (logam, zat mudah terbakar, dll.) masuk ke unit ini.
- Jangan gunakan unit ini di tempat yang terkena percikan air, kelembapan tinggi, debu, uap minyak, dan uap.
Untuk menghindari risiko kerusakan atau malfungsi, perhatikan hal berikut:
- Unit ini adalah peralatan presisi. Jangan menjatuhkan atau memukul unit, dan jangan biarkan benturan fisik yang kuat mengenainya.
- Jangan sentuh konektor Multi Interface foot (dudukan Multi Interface), serta port pada unit ini, dengan tangan kosong.
- Jangan gunakan atau simpan unit ini di tempat yang terkena suhu dan kelembapan tinggi.
- Saat menggunakan unit ini di luar ruangan, jauhkan unit dari paparan hujan atau air laut.
Untuk pemeriksaan dan perbaikan interior unit ini, hubungi dealer Sony Anda atau fasilitas layanan resmi Sony setempat.

Untuk Pelanggan di A.S.
Untuk pertanyaan mengenai produk Anda atau untuk Sony Service Center (Pusat Layanan Sony) terdekat, hubungi 1-800-222-SONY (7669).

Deklarasi Kesesuaian Pemasok
Nama Dagang: SONY
Model: ECM-B1M
Pihak yang Bertanggung Jawab: Sony Electronics Inc.
Alamat: 16535 Via Esprillo, San Diego, CA 92127 U.S.A.
Nomor Telepon: 858-942-2230
Perangkat ini mematuhi bagian 15 dari aturan FCC. Pengoperasian tunduk pada dua kondisi berikut: (1) Perangkat ini tidak boleh menyebabkan interferensi berbahaya, dan (2) perangkat ini harus menerima interferensi apa pun yang diterima, termasuk interferensi yang dapat menyebabkan pengoperasian yang tidak diinginkan.

Mengenali Bagian-bagian

Mikrofon
Port Micro USB
Lock dial (kenop pengunci)
Multi Interface foot (dudukan Multi Interface)
Connector protect cap (tutup pelindung konektor)
Directivity selection switch (sakelar pemilihan direktivitas)
ATT switch (sakelar ATT)
AUTO/MAN switch (sakelar AUTO/MAN)
AUDIO LEVEL dial (kenop AUDIO LEVEL)
FILTER switch (sakelar FILTER)
NC: Noise Cut (Pemotong Kebisingan)
LC: Low Cut (Pemotong Frekuensi Rendah)
DIGITAL/ANALOG switch (sakelar DIGITAL/ANALOG)
(Jika kamera Anda kompatibel dengan antarmuka audio digital Multi Interface shoe (dudukan Multi Interface), atur sakelar ke "DIGITAL".)
Wind screen (pelindung angin)

Menggunakan unit ini

Sebelum memasang/melepas unit ini ke/dari kamera, matikan daya kamera.

Lepaskan connector protect cap (tutup pelindung konektor) dari unit ini.
Pasang unit ini ke kamera dan putar lock dial (kenop pengunci) ke arah LOCK (kunci) untuk mengamankan unit dengan kuat.

Memasang unit ini ke kamera secara otomatis mengalihkan input audio dari mikrofon internal ke mikrofon eksternal.
Jika sulit untuk memasukkan Multi Interface foot (dudukan Multi Interface) ke dalam dudukan, putar lock dial (kenop pengunci) berlawanan arah jarum jam hingga berhenti.

Catatan

Untuk melindungi konektor Multi Interface foot (dudukan Multi Interface) dari kerusakan saat membawa unit ini, lepaskan unit dari kamera, pasang connector protect cap (tutup pelindung konektor) ke dudukan dan masukkan unit ke dalam wadah yang disertakan.
Saat perekaman sedang berlangsung, pengoperasian dan penanganan kebisingan kamera atau lensa dapat direkam. Menyentuh unit ini saat perekaman sedang berlangsung menyebabkan kebisingan termasuk dalam rekaman.
Sebelum mengganti lensa, pastikan tidak ada serat wind screen (pelindung angin) yang ada di permukaan lensa dan bodi kamera. Jika ada, bersihkan dengan blower (peniup) dll. lalu ganti lensa.
Jika debu atau tetesan air ada di permukaan mikrofon, perekaman yang berhasil mungkin tidak mungkin dilakukan. Pastikan untuk membersihkan permukaan mikrofon sebelum menggunakan unit ini.

Spesifikasi

Jenis	Jenis kondensor electret belakang
Pola penangkapan	Super-directional (super-arah) / unidirectional (satu arah) / omnidirectional (segala arah) (dapat dipilih)
Dimensi (Kira-kira)	27.4 mm × 81.8 mm × 99.3 mm (Lebar/Tinggi/Kedalaman) (1 1/8 in. × 3 1/4 in. × 4 in.) (tidak termasuk wind screen (pelindung angin) dan bagian yang menonjol)
Massa	Kira-kira. 77.3 g (2.8 oz)
Barang yang disertakan	Shotgun Microphone (1), Wind screen (1), Connector protect cap (terpasang) (1), Case (1), Set dokumentasi cetak
