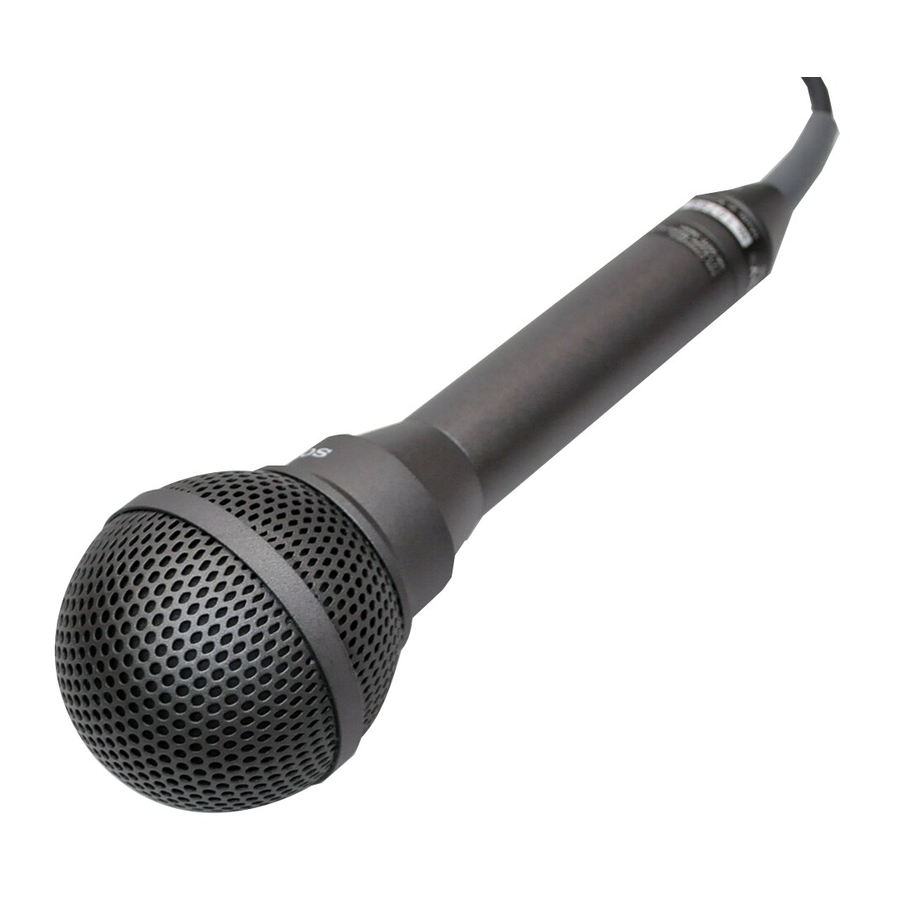

Sony F-115B - Petunjuk Pengoperasian Mikrofon Dinamis

Isi

1 Fitur
2 Nama dan Fungsi Bagian (Gbr. A)
3 Catatan tentang Penggunaan
4 Spesifikasi
- 4.1 Umum
- 4.2 Kinerja
5 Untuk pelanggan di Eropa
6 Unduh manual
7 Dalam Bahasa Lain

Sebelum mengoperasikan unit, harap baca manual ini dengan saksama dan simpan untuk referensi di masa mendatang.

Fitur

Mikrofon omni-directional yang cocok untuk penggunaan di luar ruangan
Mikrofon ini memberikan kualitas suara yang kaya dan jernih serta perlindungan terhadap noise pop dengan penggunaan pelindung angin. Selain itu, mikrofon dan pelindung angin tahan air.
Pelindung angin lapisan ganda
Pelindung angin memiliki struktur aluminium lapisan ganda dan dapat dilepas dan dipasang kembali.
Fungsinya untuk mencegah noise pop dan memungkinkan mikrofon digunakan sampai batas tertentu saat hujan atau berangin tanpa mengurangi kinerja.

Nama dan Fungsi Bagian (Gbr. A)

(Angka-angka tersebut mengacu pada angka-angka terkait dalam gambar.)

Pelindung angin
Melindungi mikrofon terhadap noise yang disebabkan oleh angin.
Unit mikrofon
Gagang
Kabel mikrofon
Menghasilkan suara yang direkam dengan mikrofon.

Tentang pelindung angin

Pasang pelindung angin lapisan ganda saat ada angin kencang yang menghasilkan noise yang berdampak buruk pada rekaman. Dengan memasang pelindung angin, noise yang disebabkan oleh angin diredam sebesar 12 hingga 15 dB dan frekuensi menengah (2.000 hingga 4.000 Hz) sedikit ditekankan, sehingga memungkinkan perekaman yang jelas bahkan dalam kondisi berangin.

Memasang pelindung angin ke mikrofon (Gbr. B)

Pegang seluruh pelindung angin dan tekan lurus ke mikrofon hingga mencapai tempat mikrofon menjadi ramping. Pastikan pelindung angin terpasang dengan kuat dan sempurna. Jika mikrofon digunakan dengan pelindung angin yang tidak terpasang dengan sempurna, hal itu dapat memengaruhi kualitas suara.
Untuk melepaskan pelindung angin, tarik lurus ke luar.

Menggunakan mikrofon dalam kondisi hujan

Mikrofon dan pelindung angin tahan air, sehingga memungkinkan penggunaan mikrofon sampai batas tertentu dalam kondisi hujan atau berangin. Namun, tetesan air yang menempel di bagian atas mikrofon atau pelindung angin dapat menyebabkan kinerja mikrofon dan kualitas suara menurun. Jika ini terjadi, arahkan mikrofon ke bawah dan dengan memegangnya dengan baik, goyangkan perlahan untuk menghilangkan air. Setelah digunakan saat hujan, pastikan untuk menyimpan mikrofon di tempat yang kering.

Catatan tentang Penggunaan

Mikrofon bersifat halus. Jangan menjatuhkannya atau membuatnya mengalami guncangan berlebihan.
Jauhkan mikrofon dari suhu yang sangat tinggi (di atas 60°C (140°F)).
Jika mikrofon diletakkan terlalu dekat dengan speaker, efek melolong (umpan balik akustik) dapat terjadi. Dalam hal ini, kecilkan volume speaker hingga lolongan berhenti.

Spesifikasi

Umum

Tipe	Mikrofon dinamis
Steker output	Steker tipe Cannon (XLR-3-12C)
Kabel mikrofon	Dia. 5,4 mm (dia. ⁷/₃₂ inci), kabel berpelindung 2-konduktor, panjang 3 m (9,8 kaki)
Finishing	Warna abu-abu gelap metalik matte
Massa	330 g (11,6 oz.) (tidak termasuk kabel)
Dimensi	Mikrofon (atas): Maks. dia. 34 mm × 175 mm (dia. 1 ³/₈ inci × 7 inci) Mikrofon (gagang): dia. 24,6 mm (dia. ³¹/₃₂ inci) Pelindung angin: dia. 62 mm (dia. 2 ¹/₂ inci)
Aksesori yang disertakan	Petunjuk Pengoperasian (1), buku garansi (1)

Kinerja

Respons frekuensi	40 Hz hingga 12.000 Hz
Direktivitas	Omni-directional
Impedansi output	400Ω ±20%, seimbang
Sensitivitas (deviasi ±2 dB)	–54 dB (0 dB = 1 V/Pa pada 1 kHz)
Noise	Noise angin*: 40 dB SPL atau kurang Noise induksi dari medan magnet eksternal: 5 dB SPL/1 × 10 -7 T (1 mG) atau kurang
Suhu pengoperasian	0°C hingga +60°C (32°F hingga 140°F)
Suhu penyimpanan	–20°C hingga +60°C (–4°F hingga 140°F)

* Noise angin adalah nilai yang diukur dengan menerapkan kecepatan angin 2 m/detik (6,6 kaki/detik) ke mikrofon dari segala arah. Nilai rata-rata diambil dan diubah menjadi tingkat tekanan suara yang setara. (0 dB = 2 × 10^–5 Pa)

Direktivitas

Karakteristik respons frekuensi

Desain dan spesifikasi dapat berubah tanpa pemberitahuan.

Catatan
Selalu verifikasi bahwa unit beroperasi dengan benar sebelum digunakan. SONY TIDAK AKAN BERTANGGUNG JAWAB ATAS KERUSAKAN APA PUN TERMASUK, NAMUN TIDAK TERBATAS PADA, KOMPENSASI ATAU PENGGANTIAN KARENA KEHILANGAN KEUNTUNGAN SAAT INI ATAU PROSPEKTIF AKIBAT KEGAGALAN UNIT INI, BAIK SELAMA MASA GARANSI ATAU SETELAH KADALUARSA GARANSI, ATAU KARENA ALASAN APA PUN.

Untuk pelanggan di Eropa

Produk ini dengan tanda CE sesuai dengan Arahan EMC yang dikeluarkan oleh Komisi Masyarakat Eropa.
Kepatuhan terhadap arahan ini menyiratkan kesesuaian dengan standar Eropa berikut:

EN55103-1: Interferensi Elektromagnetik (Emisi)
EN55103-2: Kerentanan Elektromagnetik (Imunitas)

Produk ini ditujukan untuk digunakan di Lingkungan Elektromagnetik berikut: E1 (perumahan), E2 (komersial dan industri ringan), E3 (luar ruangan perkotaan), E4 (lingkungan EMC yang terkontrol, contoh studio TV).

Pabrikan produk ini adalah Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Jepang.
Perwakilan Resmi untuk EMC dan keselamatan produk adalah Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Jerman. Untuk masalah servis atau jaminan apa pun, silakan merujuk ke alamat yang diberikan dalam dokumen servis atau jaminan terpisah.
