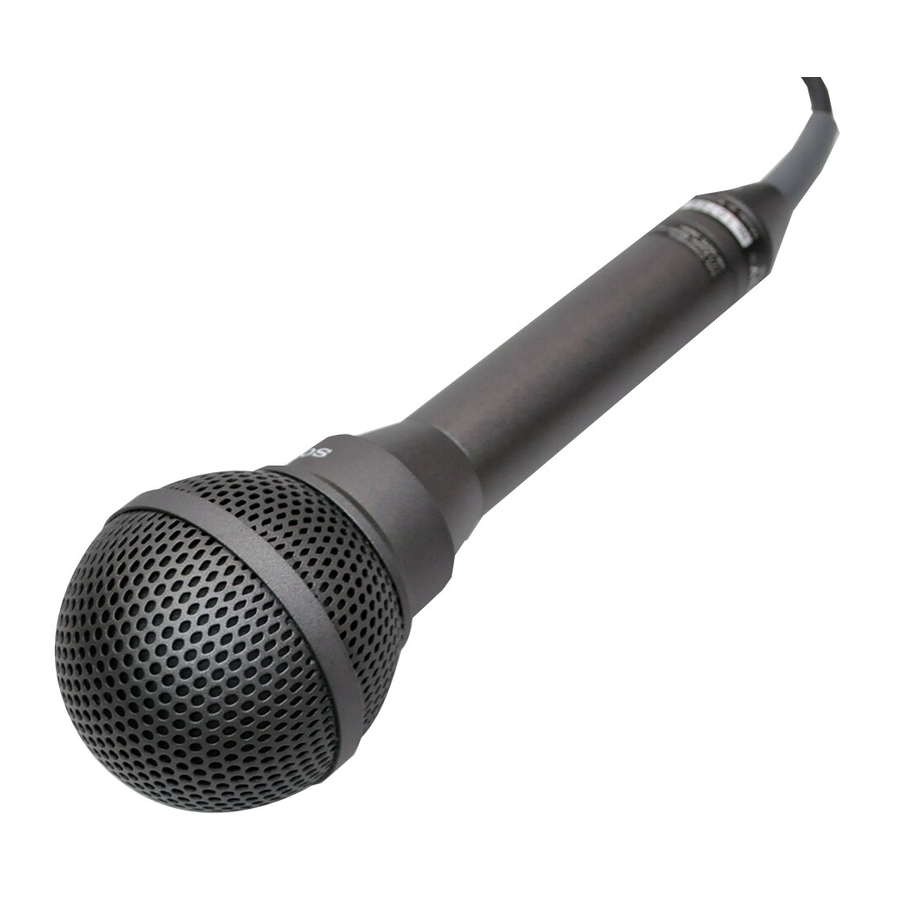

Sony F-115B - Istruzioni per l'uso del microfono dinamico
Prima di utilizzare l'unità, leggere attentamente questo manuale e conservarlo per riferimento futuro.
Caratteristiche
- Microfono omnidirezionale adatto per uso esterno
Questo microfono offre una qualità del suono ricca e chiara e protezione contro il rumore "pop" grazie all'uso di un filtro antivento. Inoltre, sia il microfono che il filtro antivento sono resistenti all'acqua. - Filtro antivento a doppio strato
Il filtro antivento ha una struttura in alluminio a doppio strato e può essere staccato e riattaccato.
Funziona per prevenire il rumore "pop" e consente di utilizzare il microfono in una certa misura sotto la pioggia o il vento senza una riduzione delle prestazioni.
Nomi e funzioni delle parti (Fig. A)
(I numeri si riferiscono ai numeri corrispondenti nella figura.)
- Filtro antivento
Protegge il microfono dal rumore causato dal vento. - Unità microfono
- Impugnatura
- Cavo del microfono
Emette il suono registrato con il microfono.
Informazioni sul filtro antivento
Fissare il filtro antivento a doppio strato quando c'è vento forte che produce rumore che influisce negativamente sulla registrazione. Fissando il filtro antivento, il rumore causato dal vento viene attenuato di 12-15 dB e le frequenze medie (da 2.000 a 4.000 Hz) vengono leggermente enfatizzate, consentendo così di effettuare registrazioni chiare anche in condizioni ventose.
Fissaggio del filtro antivento al microfono (Fig. B)
Afferrare l'intero filtro antivento e premerlo dritto sul microfono fino a quando non raggiunge il punto in cui il microfono diventa più sottile. Assicurarsi che il filtro antivento sia saldamente e completamente attaccato. Se il microfono viene utilizzato con il filtro antivento attaccato in modo imperfetto, ciò potrebbe influire sulla qualità del suono.
Per staccare il filtro antivento, tirarlo dritto verso l'esterno.
Utilizzo del microfono in condizioni di pioggia
Il microfono e il filtro antivento sono resistenti all'acqua, consentendo l'uso del microfono in una certa misura in condizioni di pioggia o vento. Tuttavia, le goccioline d'acqua che aderiscono alla parte superiore del microfono o del filtro antivento possono causare una diminuzione delle prestazioni del microfono e della qualità del suono. Se ciò accade, puntare il microfono verso il basso e, tenendolo saldamente, scrollare delicatamente l'acqua. Dopo l'uso sotto la pioggia, assicurarsi di conservare il microfono in un luogo asciutto.
Note sull'uso
- Il microfono è delicato. Non farlo cadere o sottoporlo a urti eccessivi.
- Tenere il microfono lontano da temperature estremamente elevate (superiori a 60°C (140°F)).
- Se il microfono viene posizionato troppo vicino agli altoparlanti, potrebbe verificarsi un effetto Larsen (feedback acustico). In questo caso, abbassare il volume degli altoparlanti fino a quando l'effetto Larsen non cessa.
Specifiche
Generali
| Tipo | Microfono dinamico |
| Spina di uscita | Connettore tipo Cannon (XLR-3-12C) |
| Cavo del microfono | 5,4 mm di diametro (7/32 pollici di diametro), cavo schermato a 2 conduttori, lungo 3 m (9,8 piedi) |
| Finitura | Colore grigio scuro metallizzato opaco |
| Massa | 330 g (11,6 oz.) (cavo escluso) |
| Dimensioni | Microfono (parte superiore): Max. 34 mm di diametro × 175 mm (1 3/8 pollici di diametro × 7 pollici) Microfono (impugnatura): 24,6 mm di diametro (31/32 pollici di diametro) Filtro antivento: 62 mm di diametro (2 1/2 pollici di diametro) |
| Accessori in dotazione | Istruzioni per l'uso (1), libretto di garanzia (1) |
Prestazioni
| Risposta in frequenza | 40 Hz a 12.000 Hz |
| Direttività | Omnidirezionale |
| Impedenza di uscita | 400Ω ±20%, bilanciata |
| Sensibilità (deviazione ±2 dB) | –54 dB (0 dB = 1 V/Pa a 1 kHz) |
| Rumore | Rumore del vento*: 40 dB SPL o meno Rumore di induzione da campo magnetico esterno: 5 dB SPL/1 × 10 -7 T (1 mG) o meno |
| Temperatura operativa | 0°C a +60°C (32°F a 140°F) |
| Temperatura di stoccaggio | –20°C a +60°C (–4°F a 140°F) |
* Il rumore del vento è il valore misurato applicando una velocità del vento di 2 m/sec. (6,6 piedi/sec.) al microfono da tutte le direzioni. Il valore medio viene preso e convertito al livello di pressione sonora equivalente. (0 dB = 2 × 10–5 Pa)
Direttività
Caratteristiche della risposta in frequenza
Il design e le specifiche sono soggetti a modifiche senza preavviso.
Nota
Verificare sempre che l'unità funzioni correttamente prima dell'uso. SONY NON SARÀ RESPONSABILE PER DANNI DI ALCUN TIPO INCLUSI, MA NON LIMITATI A, RISARCIMENTI O RIMBORSI PER LA PERDITA DI PROFITTI ATTUALI O FUTURI DOVUTA A GUASTI DI QUESTA UNITÀ, SIA DURANTE IL PERIODO DI GARANZIA CHE DOPO LA SCADENZA DELLA GARANZIA, O PER QUALSIASI ALTRA RAGIONE.
Per i clienti in Europa
Questo prodotto con il marchio CE è conforme alla Direttiva EMC emessa dalla Commissione della Comunità Europea.
La conformità a questa direttiva implica la conformità ai seguenti standard europei:
- EN55103-1: Interferenza Elettromagnetica (Emissione)
- EN55103-2: Suscettibilità Elettromagnetica (Immunità)
Questo prodotto è destinato all'uso nei seguenti Ambienti Elettromagnetici: E1 (residenziale), E2 (commerciale e industria leggera), E3 (esterni urbani), E4 (ambiente EMC controllato, es. studio TV).
Il produttore di questo prodotto è Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Giappone.
Il rappresentante autorizzato per EMC e la sicurezza del prodotto è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stoccarda, Germania. Per qualsiasi questione di servizio o garanzia, fare riferimento agli indirizzi forniti nei documenti di servizio o garanzia separati.
