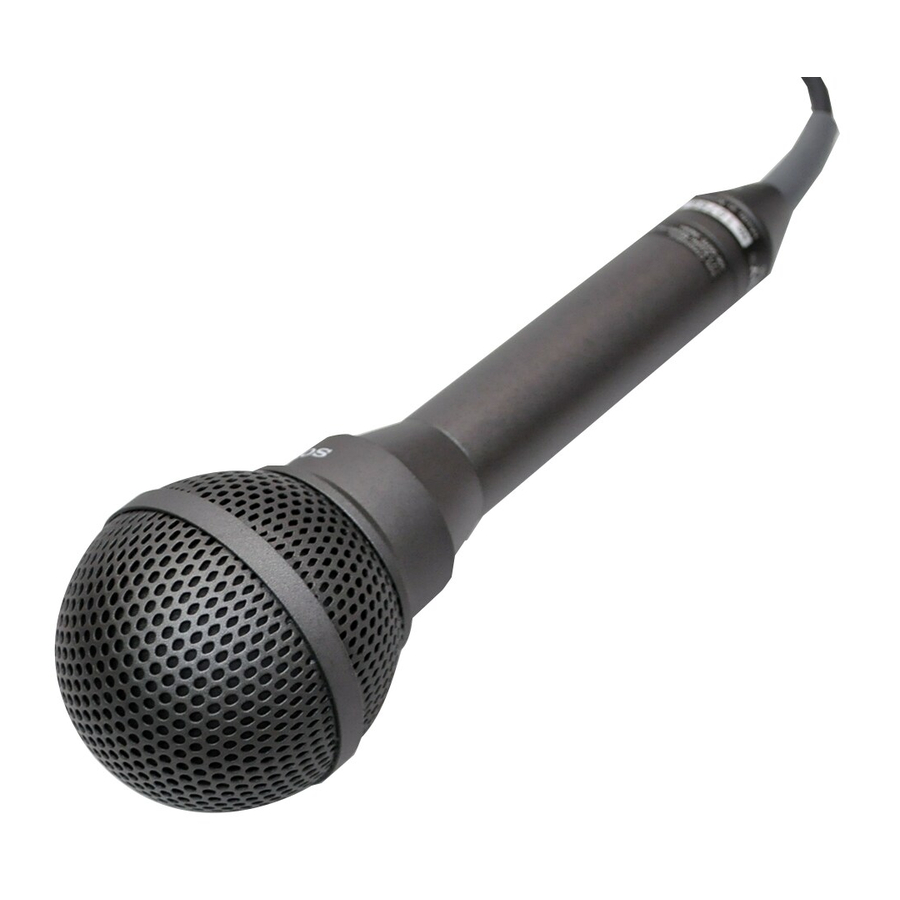

Sony F-115B - Динамикалық микрофонды пайдалану нұсқаулығы
Құрылғыны пайдаланудан бұрын осы нұсқаулықты мұқият оқып шығыңыз және болашақта анықтама ретінде сақтап қойыңыз.
Ерекшеліктері
- Сыртта пайдалануға жарамды жан-жақты микрофон
Бұл микрофон бай және анық дыбыс сапасын және желден қорғау экранының көмегімен поп шуылынан қорғауды қамтамасыз етеді. Сонымен қатар, микрофон да, желден қорғау экраны да суға төзімді. - Қос қабатты желден қорғау экраны
Желден қорғау экраны қос қабатты алюминий құрылымына ие және оны ажыратып, қайта бекітуге болады.
Ол поп шуылының алдын алу және микрофонның өнімділігін төмендетпей жаңбырлы немесе желді ауа райында белгілі бір дәрежеде пайдаланылуына мүмкіндік беру үшін жұмыс істейді.
Бөлшектердің атаулары мен функциялары (А суреті)
(Сандар суреттегі сәйкес сандарды білдіреді.)
- Желден қорғау экраны
Микрофонды желден туындаған шудан қорғайды. - Микрофон блогы
- Тұтқа
- Микрофон кабелі
Микрофонмен жазылған дыбысты шығарады.
Желден қорғау экраны туралы
Жазуға кері әсерін тигізетін қатты жел болған кезде қос қабатты желден қорғау экранын бекітіңіз. Желден қорғау экранын бекіту арқылы желден туындаған шу 12-ден 15 дБ-ге дейін бәсеңдейді және орташа жиіліктер (2000-нан 4000 Гц-ке дейін) сәл баса көрсетіледі, осылайша желді жағдайда да анық жазбалар жасауға мүмкіндік береді.
Желден қорғау экранын микрофонға бекіту (B суреті)
Бүкіл желден қорғау экранын ұстаңыз және оны микрофон жіңішкеретін жерге жеткенше тікелей басыңыз. Желден қорғау экранының мықтап және толық бекітілгеніне көз жеткізіңіз. Егер микрофон желден қорғау экраны толық бекітілмеген күйде пайдаланылса, ол дыбыс сапасына әсер етуі мүмкін.
Желден қорғау экранын ажырату үшін оны тікелей сыртқа қарай тартыңыз.
Микрофонды жаңбырлы жағдайда пайдалану
Микрофон мен желден қорғау экраны суға төзімді, бұл микрофонды жаңбырлы немесе желді жағдайда белгілі бір дәрежеде пайдалануға мүмкіндік береді. Алайда, микрофонның немесе желден қорғау экранының жоғарғы жағына жабысқан су тамшылары микрофонның өнімділігі мен дыбыс сапасының төмендеуіне әкелуі мүмкін. Егер бұл орын алса, микрофонды төмен қаратып, оны жақсылап ұстап, суды ақырын қағып түсіріңіз. Жаңбырда пайдаланғаннан кейін микрофонды құрғақ жерде сақтаңыз.
Пайдалану туралы ескертпелер
- Микрофон нәзік. Оны құлатпаңыз немесе шамадан тыс соққыға ұшыратпаңыз.
- Микрофонды өте жоғары температурадан (60°C-тан (140°F) жоғары) аулақ ұстаңыз.
- Егер микрофон динамиктерге жақын орналастырылса, ысқырық әсері (акустикалық кері байланыс) пайда болуы мүмкін. Бұл жағдайда ысқырық тоқтағанша динамиктің дыбыс деңгейін төмендетіңіз.
Техникалық сипаттамалар
Жалпы
| Түрі | Динамикалық микрофон |
| Шығыс штепселі | Зеңбірек типті штепсель (XLR-3-12C) |
| Микрофон кабелі | Диаметрі 5,4 мм (7/32 дюйм), 2 өткізгішті экрандалған кабель, ұзындығы 3 м (9,8 фут) |
| Әрлеуі | Күңгірт металл қою сұр түсті |
| Массасы | 330 г (11,6 унция) (кабельді қоспағанда) |
| Өлшемдері | Микрофон (жоғарғы жағы): Макс. диам. 34 мм × 175 мм (1 3/8 дюйм диам. × 7 дюйм) Микрофон (тұтқасы): диам. 24,6 мм (31/32 дюйм диам.) Желден қорғау экраны: диам. 62 мм (2 1/2 дюйм диам.) |
| Жеткізілетін керек-жарақтар | Пайдалану нұсқаулығы (1), кепілдік кітапшасы (1) |
Өнімділік
| Жиілік реакциясы | 40 Гц-тен 12 000 Гц-ке дейін |
| Бағыттылық | Жан-жақты |
| Шығыс кедергісі | 400Ω ±20%, теңдестірілген |
| Сезімталдық (ауытқу ±2 дБ) | –54 дБ (0 дБ = 1 В/Па 1 кГц-те) |
| Шу | Жел шуылы*: 40 дБ SPL немесе одан аз Сыртқы магнит өрісінен индукциялық шу: 5 дБ SPL/1 × 10 -7 T (1 мГ) немесе одан аз |
| Жұмыс температурасы | 0°C-тан +60°C-қа дейін (32°F-тан 140°F-қа дейін) |
| Сақтау температурасы | –20°C-тан +60°C-қа дейін (–4°F-тан 140°F-қа дейін) |
* Жел шуылы - бұл микрофонға барлық бағыттан 2 м/сек (6,6 фут/сек) жел жылдамдығын қолдану арқылы өлшенетін мән. Орташа мән алынып, дыбыс қысымының эквивалентті деңгейіне түрлендіріледі. (0 дБ = 2 × 10–5 Па)
Бағыттылық
Жиілік реакциясының сипаттамалары
Дизайн және техникалық сипаттамалар ескертусіз өзгертілуі мүмкін.
Ескертпе
Пайдаланудан бұрын әрқашан құрылғының дұрыс жұмыс істейтінін тексеріңіз. SONY КЕЗ КЕЛГЕН ЗАЛАЛ ҮШІН ЖАУАПТЫ БОЛМАЙДЫ, СОНЫҢ ІШІНДЕ, БІРАҚ ОНЫМЕН ШЕКТЕЛМЕЙ, ОСЫ ҚҰРЫЛҒЫНЫҢ ІСТЕН ШЫҒУЫНАН ТУЫНДАҒАН ҚАЗІРГІ НЕМЕСЕ БОЛАШАҚТАҒЫ ПАЙДАНЫҢ ЖОҒАЛУЫНА БАЙЛАНЫСТЫ ӨТЕМ АҚЫСЫ НЕМЕСЕ ҚАЙТАРУ, КЕПІЛДІК МЕРЗІМІ ІШІНДЕ ДЕ, КЕПІЛДІК МЕРЗІМІ АЯҚТАЛҒАННАН КЕЙІН ДЕ, НЕМЕСЕ КЕЗ КЕЛГЕН БАСҚА СЕБЕПТЕРМЕН ДЕ.
Еуропадағы тұтынушылар үшін
СЕ белгісі бар бұл өнім Еуропалық қоғамдастық комиссиясы шығарған ЭМС директивасына сәйкес келеді.
Бұл директиваға сәйкестік келесі еуропалық стандарттарға сәйкестікті білдіреді:
- EN55103-1: Электромагниттік кедергі (эмиссия)
- EN55103-2: Электромагниттік сезімталдық (иммунитет)
Бұл өнім келесі электромагниттік орталарда пайдалануға арналған: E1 (тұрғын үй), E2 (коммерциялық және жеңіл өнеркәсіптік), E3 (қалалық сыртқы), E4 (бақыланатын ЭМС ортасы, мысалы, теледидар студиясы).
Бұл өнімнің өндірушісі - Sony Corporation (Сони Корпорейшн), 1-7-1 Konan, Minato-ku, Tokyo, Japan (Жапония, Токио, Минато-ку, Конан 1-7-1).
ЭМС және өнім қауіпсіздігі бойынша уәкілетті өкіл - Sony Deutschland GmbH (Сони Дойчланд ГмбХ), Hedelfinger Strasse 61, 70327 Stuttgart, Germany (Германия, Штутгарт, Хедельфингер Штрассе 61, 70327). Кез келген қызмет көрсету немесе кепілдік мәселелері бойынша бөлек қызмет көрсету немесе кепілдік құжаттарында көрсетілген мекенжайларға хабарласыңыз.
