Sony ECM-MS2 - Electret конденсаторлық микрофонының нұсқаулығы
Ерекшеліктері
- Табиғи дыбыс тоны мен локализация үшін MS стерео
MS стерео қоршаған дыбыс өрісін табиғи дыбыс тоны мен локализациясымен сенімді түрде жазады. - Монауралды жазуды қолдау
Монауралды жазу R арнасының кабелін қоспау арқылы оңай қолдауға ие. - Қатты желге арналған күшті желден қорғағыш
Ашық ауада және басқа да әсер ететін орталарда қатты желден туындаған шуды азайтады. - Ықшам және жеңіл
Ұзындығы 137 мм және салмағы 160 г, бұл оны пайдалануды және тасымалдауды жеңілдетеді. - Сыртқы қуат көзінің түрі
40 V-тан 52 V DC-ға дейінгі сыртқы қуат көзін қолдайды.

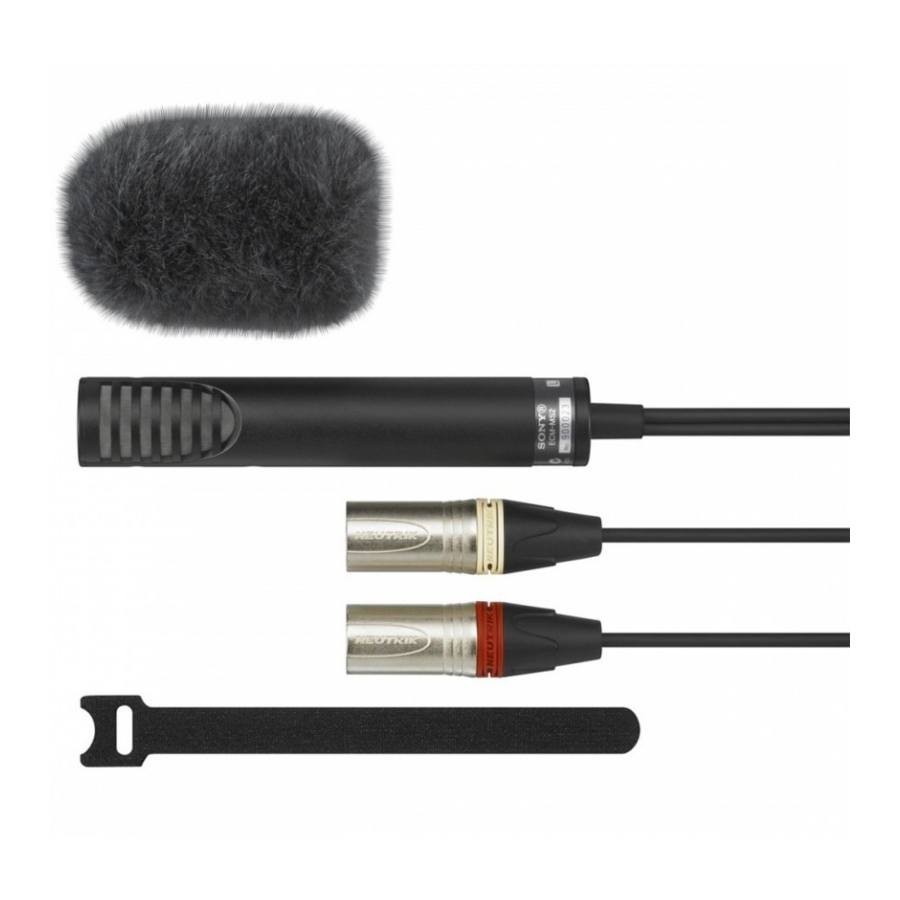

Бөлшектердің атаулары мен функциялары
- Микрофон
Микрофонды бейнекамераға орнатқанда, микрофон жапсырмасындағы "UP" белгісі жоғары қарағанына көз жеткізіңіз. - Шығыс қосқыштары (XLR-3-12C түрі) (ақ: L арнасы, қызыл: R арнасы)
Микрофон арқылы жазылған дыбысты шығарады. Сондай-ақ сыртқы қуат көзінен қуат береді. - Желден қорғағыш
Жел мен тыныс алу шуын азайту үшін![]()
микрофонына бекітіңіз. - Кабельдік байлам
Микрофон кабелін байлау және бекіту үшін пайдаланыңыз.
микрофонына бекітіңіз.Дыбыс қабылдау режимі
Дыбыс қабылдау режимі L және R арналарына сыртқы құрылғыдан келетін қуат көзінің күйіне немесе бейнекамерада конфигурацияланған дыбыс қабылдау режиміне байланысты анықталады, төмендегі кестеде көрсетілгендей. Егер R арнасының қосқышы қосылмаған болса, дыбыс қабылдау монауралды режимде болады.
| Дыбыс қабылдау режимі | L және R арналарына қуат беру / бейнекамера параметрі |
| Стерео | L: ON (қосулы); R: ON (қосулы) / Стерео |
| Монауралды | L: ON (қосулы); R: OFF (өшірулі) / Mono (Моно) |
Стерео режимі
Бағыттылық
Жиілік реакциясының диаграммасы
Монауралды режим
Бағыттылық
Жиілік реакциясының диаграммасы
Бейнекамерадағы мәзір операциялары туралы толығырақ ақпаратты бейнекамерамен бірге берілген пайдалану нұсқаулығынан қараңыз.
Қуат көзі
Бұл микрофон тек сыртқы қуат көзінен қуат алады. Микрофонның шығыс қосқышын
Sony AC қуат көзі немесе соған тең құрылғы сияқты сыртқы қуат көзі құрылғысына немесе аудио микшердің немесе бейнекамераның микрофон қосқышына қосыңыз.
Ескертпелер
- Микрофонды бейнекамераға немесе басқа құрылғыға қосудан бұрын, оның 40 V-тан 52 V-қа дейінгі микрофон кіріс қосқышымен жабдықталғанын тексеріңіз.
- Бұл микрофонмен теңгерімсіз кабельді пайдалануға болмайды. Теңгерімді микрофон кабелін пайдалануды ұмытпаңыз.
Пайдалану туралы ескертпелер
- Микрофондар нәзік. Оны құлатпаңыз, ұрмаңыз немесе шамадан тыс соққыға ұшыратпаңыз.
- Жоғары ылғалдылықта немесе 60°C-тан (140°F) жоғары температурада ұзақ уақыт пайдаланудан немесе сақтаудан аулақ болыңыз.
- Пайдалану кезінде акустикалық кері байланыс пайда болса (динамиктерден ысқырық естіледі), микрофонды динамиктерден алыстатыңыз немесе микрофон мен динамиктер арасындағы қашықтықты арттырыңыз.
Техникалық сипаттамалар
| Түрі | Electret конденсаторлық микрофоны |
| Стерео түрі | MS (Mid-Side) стерео микрофоны |
| Қуат көзі | Сыртқы қуат көзі 40 V-тан 52 V DC-ға дейін (IEC 61938 P48) |
| Ток тұтыну | Стерео: 3 mA немесе одан аз × 2 арна Монауралды: 3 mA немесе одан аз |
| Шығыс қосқышы | XLR-3-12C түрі (2) |
| Өлшемдері | ø24 × 137 мм (ø31/32 × 5 1/2 дюйм.) |
| Салмағы | Шамамен 160 г (5.6 унция) |
| Жеткізілетін керек-жарақтар | W ind screen (желден қорғағыш) (1), cable tie (кабельдік байлам) (1), Operating Instructions (Пайдалану нұсқаулығы) (1), warranty booklet (кепілдік кітапшасы) (1) |
| Жиілік реакциясы | Стерео: 80 Hz-тен 20,000 Hz-ке дейін Монауралды: 70 Hz-тен 20,000 Hz-ке дейін |
| Бағыттылық | Бір бағытты |
| Шығыс импедансы | 30 Ω ± 20% (1 kHz), теңгерімді |
| Сезімталдық (әдетте) | Стерео: −32 dB1) (25.1 mV) Монауралды: −36 dB1) (15.8 mV) |
| Сигнал-шу қатынасы | 69 dB (әдетте) (IEC 179 A-өлшенген, 1 kHz, 1 Pa) |
| Ішкі шу | 2 5 dB SPL (әдетте)2) |
| Жел шуы3) | 45 dB SPL немесе одан аз (желден қорғағышпен) 65 dB SPL немесе одан аз (желден қорғағышсыз) |
| Ең жоғары кіріс дыбыс қысымының деңгейі | 125 dB SPL (әдетте) (1 kHz-те 1% шығыс сигналының толқындық бұрмалануы үшін кіріс деңгейі, эквивалентті дыбыс қысымының деңгейіне түрлендірілген)2) |
| Динамикалық диапазон | 100 dB (әдетте) |
| Жұмыс температурасы | 0°C-тан 50°C-қа дейін (32°F-тан 122°F-қа дейін) |
| Сақтау температурасы | −20°C-тан +60°C-қа дейін (−4°F-тан +140°F-қа дейін) |
1) 0 dB = 1 V/Pa, 1 kHz
2) 0 dB SPL = 2 × 10−5 Pa
3) Жел шуы - микрофонға барлық бағыттан 2 м/с (6.6 фут/с) жел жылдамдығын қолдану арқылы өлшенген мән. Шу шығысының орташа мәні эквивалентті кіріс дыбыс қысымының деңгейіне түрлендіріледі (0 dB SPL = 2 × 10−5 Pa).
Дизайн және техникалық сипаттамалар ескертусіз өзгертілуі мүмкін.
Ескертпе
Пайдаланудан бұрын әрқашан құрылғының дұрыс жұмыс істейтінін тексеріңіз. SONY КЕЗ КЕЛГЕН ТҮРДЕГІ ЗАҚЫМДАР ҮШІН ЖАУАПТЫ БОЛМАЙДЫ, СОНЫҢ ІШІНДЕ, БІРАҚ ОНЫМЕН ШЕКТЕЛМЕЙ, ОСЫ ҚҰРЫЛҒЫНЫҢ ІСТЕН ШЫҒУЫНАН БОЛҒАН ҚАЗІРГІ НЕМЕСЕ БОЛЖАМДЫ ПАЙДАНЫҢ ЖОҒАЛУЫНА БАЙЛАНЫСТЫ ӨТЕМ АҚЫСЫ НЕМЕСЕ ҚАЙТАРУ, КЕПІЛДІК МЕРЗІМІ ІШІНДЕ ДЕ, КЕПІЛДІК МЕРЗІМІ АЯҚТАЛҒАННАН КЕЙІН ДЕ, НЕМЕСЕ КЕЗ КЕЛГЕН БАСҚА СЕБЕПТЕРМЕН ДЕ.
