Sony ECM-MS2 - Electret kondensatorinio mikrofono vadovas

Turinys

Savybės

  • MS stereo natūraliam garso tonui ir lokalizacijai
    MS stereo patikimai fiksuoja aplinkos garso lauką su natūraliu garso tonu ir lokalizacija.
  • Monauralinio įrašymo palaikymas
    Monauralinis įrašymas palaikomas tiesiog neprijungus R kanalo kabelio.
  • Stiprus vėjo ekranas pritvirtintas stipriam vėjui
    Sumažina triukšmą, kurį sukelia stiprus vėjas lauke ir kitose paveiktose aplinkose.
  • Kompaktiškas ir lengvas
    Ilgis 137 mm ir masė 160 g, todėl jį lengva naudoti ir nešiotis.
  • Išorinio maitinimo šaltinio tipas
    Palaiko 40 V iki 52 V DC išorinį maitinimo šaltinį.

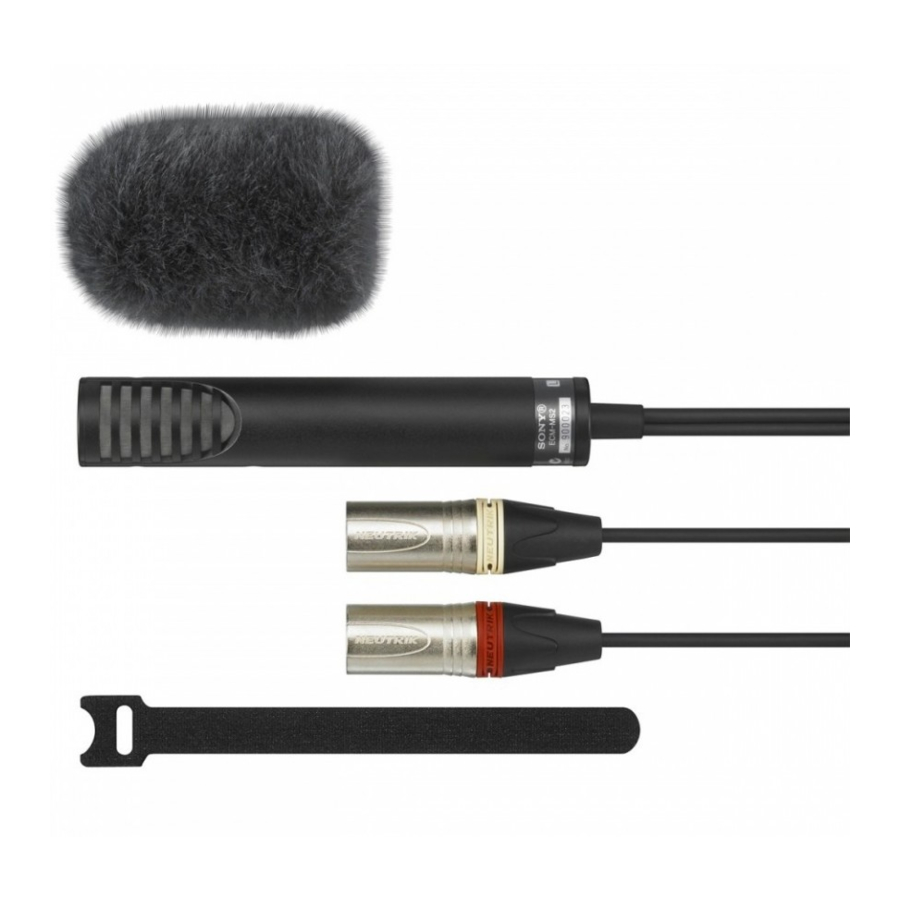

Dalių pavadinimai ir funkcijos

Dalių pavadinimai ir funkcijos

  1. Mikrofonas
    Montuodami mikrofoną ant vaizdo kameros, įsitikinkite, kad mikrofono etiketėje esantis ženklas "UP" ("Aukštyn") yra nukreiptas į viršų.
  2. Išvesties jungtys (XLR-3-12C tipo) (balta: L kanalas, raudona: R kanalas)
    Išveda mikrofono užfiksuotą garsą. Jis taip pat tiekia maitinimą iš išorinio maitinimo šaltinio.
  3. Vėjo ekranas
    Pritvirtinkite prie mikrofono, kad sumažintumėte vėjo ir kvėpavimo triukšmą.
  4. Kabelių raištelis
    Naudokite jį mikrofono kabeliui surišti ir pritvirtinti.

Garso paėmimo režimas

Garso paėmimo režimą lemia maitinimo būsena iš išorinio įrenginio į L ir R kanalus arba vaizdo kameroje sukonfigūruotas garso paėmimo režimas, kaip parodyta toliau esančioje lentelėje. Jei R kanalo jungtis neprijungta, garso paėmimas bus monauraliniu režimu.

Garso paėmimo režimas Maitinimas į L ir R kanalus / vaizdo kameros nustatymas
Stereo L: ĮJUNGTA (ON); R: ĮJUNGTA (ON) / Stereo
Monauralinis L: ĮJUNGTA (ON); R: IŠJUNGTA (OFF) / Mono

Stereo režimas

Stereo režimas - Kryptingumas
Kryptingumas

Stereo režimas - Dažnio atsako diagrama
Dažnio atsako diagrama

Monauralinis režimas

Monauralinis režimas - Kryptingumas
Kryptingumas

Monauralinis režimas - Dažnio atsako diagrama
Dažnio atsako diagrama

Norėdami gauti daugiau informacijos apie meniu operacijas vaizdo kameroje, žr. vaizdo kameros naudojimo vadovą.

Maitinimo šaltinis

Šis mikrofonas maitinamas tik iš išorinio šaltinio. Prijunkite mikrofono išvesties jungtį prie išorinio maitinimo šaltinio įrenginio, pvz., Sony AC maitinimo šaltinio arba jam prilygstančio įrenginio, arba garso maišytuvo ar vaizdo kameros mikrofono jungties.

Pastabos

  • Prieš prijungdami mikrofoną prie vaizdo kameros ar kito įrenginio, patikrinkite, ar jame yra 40 V iki 52 V mikrofono įvesties jungtis.
  • Su šiuo mikrofonu negalima naudoti nesubalansuoto kabelio. Būtinai naudokite subalansuotą mikrofono kabelį.

Naudojimo pastabos

  • Mikrofonai yra trapūs. Nenumeskite, nemuškite ir neveikite jo per dideliu smūgiu.
  • Venkite ilgalaikio naudojimo ar laikymo esant didelei drėgmei arba aukštesnei nei 60°C (140°F) temperatūrai.
  • Jei naudojimo metu atsiranda akustinis grįžtamasis ryšys (iš garsiakalbių girdimas kaukiantis garsas), nukreipkite mikrofoną nuo garsiakalbių arba padidinkite atstumą tarp mikrofono ir garsiakalbių.

Specifikacijos

Tipas Elektretinis kondensatorinis mikrofonas
Stereo tipas MS (Mid-Side) stereo mikrofonas
Maitinimo šaltinis Išorinis maitinimo šaltinis 40 V iki 52 V DC (IEC 61938 P48)
Srovės suvartojimas Stereo: 3 mA arba mažiau × 2 kanalai Monauralinis: 3 mA arba mažiau
Išvesties jungtis XLR-3-12C tipo (2)
Matmenys ø24 × 137 mm (ø31/32 × 5 1/2 in.)
Masė Apytiksliai 160 g (5.6 oz.)
Pateikiami priedai Vėjo ekranas (1), kabelių raištelis (1), naudojimo instrukcijos (1), garantijos knygelė (1)
Dažnio atsakas Stereo: 80 Hz iki 20 000 Hz
Monauralinis: 70 Hz iki 20 000 Hz
Kryptingumas Vienakryptis
Išvesties varža 30 Ω ± 20% (1 kHz), subalansuotas
Jautrumas (tip.) Stereo: −32 dB1) (25.1 mV)
Monauralinis: −36 dB1) (15.8 mV)
Signalo ir triukšmo santykis 69 dB (tip.) (IEC 179 A-svertinis, 1 kHz, 1 Pa)
Būdingas triukšmas 2 5 dB SPL (tip.)2)
Vėjo triukšmas3) 45 dB SPL arba mažiau (su vėjo ekranu)
65 dB SPL arba mažiau (be vėjo ekrano)
Maksimalus įvesties garso slėgio lygis 125 dB SPL (tip.) (įvesties lygis 1% išvesties signalo bangos formos iškraipymui esant 1 kHz, konvertuotas į ekvivalentinį garso slėgio lygį)2)
Dinaminis diapazonas 100 dB (tip.)
Darbinė temperatūra 0°C iki 50°C (32°F iki 122°F)
Laikymo temperatūra −20°C iki +60°C (−4°F iki +140°F)

1) 0 dB = 1 V/Pa, 1 kHz
2) 0 dB SPL = 2 × 10−5 Pa
3) Vėjo triukšmas yra vertė, išmatuota pritaikant 2 m/s (6.6 ft/s) vėjo greitį mikrofonui iš visų pusių. Triukšmo išvesties vidutinė vertė konvertuojama į ekvivalentinį įvesties garso slėgio lygį (0 dB SPL = 2 × 10−5 Pa).

Dizainas ir specifikacijos gali būti keičiami be išankstinio įspėjimo.

Pastaba
Prieš naudodami visada patikrinkite, ar įrenginys veikia tinkamai. SONY NEATSAKO UŽ JOKIUS NUOSTOLIUS, ĮSKAITANT, BET NEAPSIRIBOJANT, KOMPENSACIJĄ ARBA ATSISKAITYMĄ DĖL DABARTINIO ARBA BŪSIMO PELNO PRARADIMO DĖL ŠIO ĮRENGINIO GEDIMO, TIEK GARANTIJOS GALIOJIMO METU, TIEK PASIBAIGUS GARANTIJAI, ARBA DĖL BET KOKIOS KITOS PRIEŽASTIES.
