Sony ECM-MS2 - Priročnik za elektretni kondenzatorski mikrofon

Vsebina

1 Funkcije
2 Imena in funkcije delov
3 Način zajemanja zvoka
- 3.1 Stereo način
- 3.2 Mono način
4 Napajanje
5 Opombe o uporabi
6 Specifikacije
7 Prenesi navodilo
8 V drugih jezikih

Funkcije

MS stereo za naraven tonski zvok in lokalizacijo
MS stereo zanesljivo zajame okoliško zvočno polje z naravnim tonskim zvokom in lokalizacijo.
Podpora za mono snemanje
Mono snemanje je podprto preprosto tako, da ne priključite kabla R kanala.
Močan vetrobransko steklo, pritrjeno za močne vetrove
Zmanjšuje hrup, ki ga povzročajo močni vetrovi v zunanjih in drugih prizadetih okoljih.
Kompakten in lahek
Dolžina 137 mm in masa 160 g, kar omogoča enostavno uporabo in prenašanje.
Tip zunanjega napajanja
Podpira zunanje napajanje od 40 V do 52 V DC.

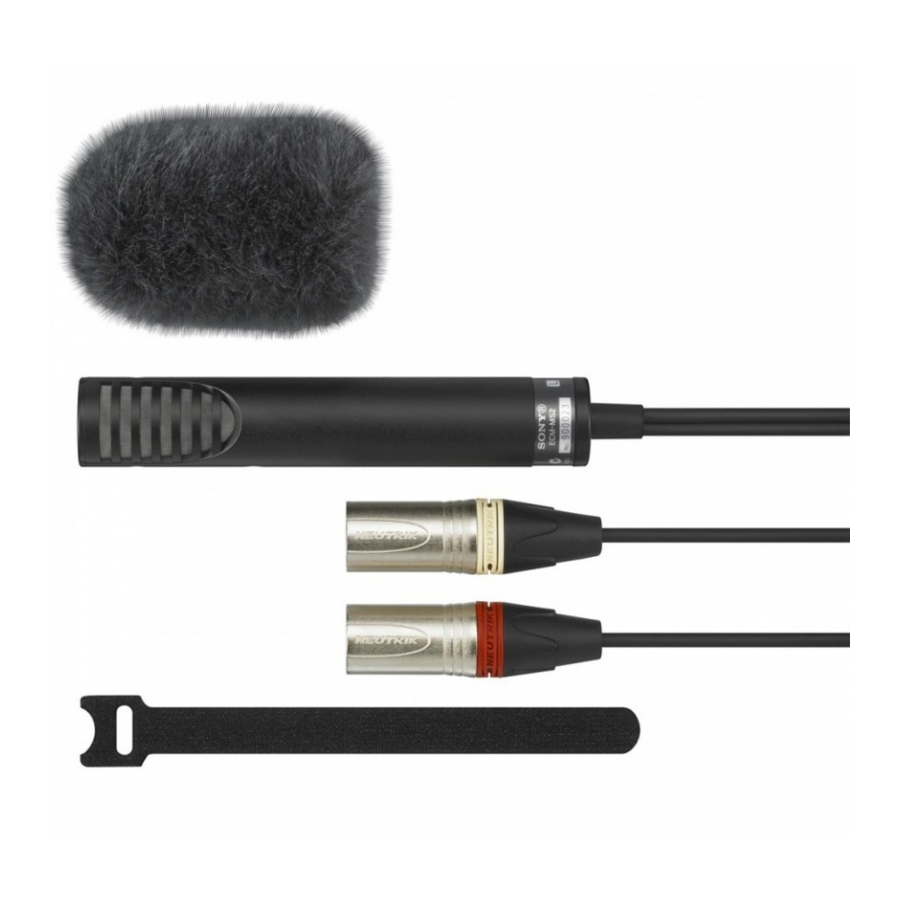

Imena in funkcije delov

Mikrofon
Ko nameščate mikrofon na kamero, se prepričajte, da je oznaka "UP" (gor) na nalepki mikrofona obrnjena navzgor.
Izhodni priključki (tip XLR-3-12C) (bela: L kanal, rdeča: R kanal)
Oddaja zvok, ki ga zajame mikrofon. Prav tako napaja iz zunanjega napajalnika.
Vetrobransko steklo
Pritrdite na mikrofon, da zmanjšate hrup vetra in dihanja.
Vezica za kabel
Uporabite to za povezovanje in pritrjevanje kabla mikrofona.

Način zajemanja zvoka

Način zajemanja zvoka je določen s stanjem napajanja iz zunanje naprave na kanale L in R ali z načinom zajemanja zvoka, konfiguriranim na kameri, kot je prikazano v naslednji tabeli. Če priključek R kanala ni priključen, bo zajemanje zvoka v mono načinu.

Način zajemanja zvoka	Napajanje kanalov L in R / nastavitev kamere
Stereo	L: VKLOPLJEN (ON); R: VKLOPLJEN (ON) / Stereo
Mono	L: VKLOPLJEN (ON); R: IZKLOPLJEN (OFF) / Mono

Stereo način

Usmerjenost

Diagram frekvenčnega odziva

Mono način

Usmerjenost

Diagram frekvenčnega odziva

Za podrobnosti o upravljanju menija na kameri glejte navodila za uporabo, ki so priložena kameri.

Napajanje

Ta mikrofon se napaja samo iz zunanjega napajanja. Priključite izhodni priključek mikrofona na zunanjo napajalno napravo, kot je napajalnik Sony AC ali enakovredna naprava, ali na priključek za mikrofon avdio mešalnika ali kamere.

Opombe

Preden priključite mikrofon na kamero ali drugo napravo, preverite, ali je opremljena s priključkom za mikrofon od 40 V do 52 V.
Neuravnotežen kabel ni mogoče uporabljati s tem mikrofonom. Prepričajte se, da uporabljate uravnotežen kabel za mikrofon.

Opombe o uporabi

Mikrofoni so občutljivi. Ne spuščajte jih, udarjajte ali izpostavljajte prekomernim udarcem.
Izogibajte se dolgotrajni uporabi ali shranjevanju v visoki vlažnosti ali temperaturah nad 60 °C (140 °F).
Če se med uporabo pojavi akustična povratna informacija (iz zvočnikov se sliši zavijanje), usmerite mikrofon stran od zvočnikov ali povečajte razdaljo med mikrofonom in zvočniki.

Specifikacije

Tip	Elektretni kondenzatorski mikrofon
Stereo tip	MS (Mid-Side) stereo mikrofon
Napajanje	Zunanje napajanje 40 V do 52 V DC (IEC 61938 P48)
Poraba toka	Stereo: 3 mA ali manj × 2 kanala Mono: 3 mA ali manj
Izhodni priključek	Tip XLR-3-12C (2)
Dimenzije	ø24 × 137 mm (ø³¹/₃₂ × 5 ¹/₂ in.)
Masa	Pribl. 160 g (5.6 oz.)
Priložena oprema	Vetrobransko steklo (1), vezica za kabel (1), navodila za uporabo (1), garancijski list (1)
Frekvenčni odziv	Stereo: 80 Hz do 20.000 Hz Mono: 70 Hz do 20.000 Hz
Usmerjenost	Enosmerna
Izhodna impedanca	30 Ω ± 20% (1 kHz), uravnotežena
Občutljivost (tip)	Stereo: −32 dB¹⁾ (25.1 mV) Mono: −36 dB¹⁾ (15.8 mV)
Razmerje med signalom in šumom	69 dB (tip) (IEC 179 A-uteženo, 1 kHz, 1 Pa)
Lastni šum	2 5 dB SPL (tip)²⁾
Hrup vetra³⁾	45 dB SPL ali manj (z vetrobranskim steklom) 65 dB SPL ali manj (brez vetrobranskega stekla)
Najvišja raven zvočnega tlaka na vhodu	125 dB SPL (tip) (vhodna raven za 1 % popačenja valovne oblike izhodnega signala pri 1 kHz, pretvorjena v ekvivalentno raven zvočnega tlaka)²⁾
Dinamični razpon	100 dB (tip)
Delovna temperatura	0 °C do 50 °C (32 °F do 122 °F)
Temperatura skladiščenja	−20 °C do +60 °C (−4 °F do +140 °F)

1) 0 dB = 1 V/Pa, 1 kHz
2)0 dB SPL = 2 × 10⁻⁵ Pa
3)Hrup vetra je vrednost, izmerjena z uporabo hitrosti vetra 2 m/s (6.6 ft/s) na mikrofon iz vseh smeri. Povprečna vrednost izhodnega šuma se pretvori v ekvivalentno raven zvočnega tlaka na vhodu (0 dB SPL = 2 × 10⁻⁵ Pa).

Zasnova in specifikacije se lahko spremenijo brez predhodnega obvestila.

Opomba
Pred uporabo vedno preverite, ali enota pravilno deluje. SONY NE BO ODGOVOREN ZA ŠKODO KAKRŠNE KOLI VRSTE, VKLJUČNO Z, A NE OMEJENO NA, NADOMESTILO ALI POVRAČILO ZARADI IZGUBE SEDANJEGA ALI PRIHODNJEGA DOBIČKA ZARADI OKVARE TE ENOTE, BODISI MED GARANCIJSKIM OBDOBJEM ALI PO IZTEKU GARANCIJE, ALI IZ KAKRŠNEGA KOLI DRUGEGA RAZLOGA.
