Sony ECM-MS2 - Manuali i Mikrofonit me Kondensator Elektret

Përmbajtja

1 Karakteristikat
2 Emrat dhe Funksionet e Pjesëve
3 Modaliteti i Kapjes së Zërit
- 3.1 Modaliteti Stereo
- 3.2 Modaliteti Monaural
4 Furnizimi me Energji
5 Shënime mbi Përdorimin
6 Specifikimet
7 Shkarko manual
8 Në Gjuhë të Tjera

Karakteristikat

MS stereo për ton natyral të zërit dhe lokalizim
MS stereo kap fushën e zërit rrethues në mënyrë të besueshme me ton natyral të zërit dhe lokalizim.
Mbështetje për regjistrim monaural
Regjistrimi monaural mbështetet thjesht duke mos lidhur kabllon e kanalit R.
Ekrani i fortë i erës i bashkangjitur për erëra të forta
Redukton zhurmën e shkaktuar nga erërat e forta në mjedise të jashtme dhe të tjera të prekura.
Kompakt dhe i lehtë
Gjatësia 137 mm dhe masa 160 g, duke e bërë të lehtë përdorimin dhe transportin.
Lloji i furnizimit të jashtëm me energji
Mbështet furnizimin e jashtëm me energji 40 V deri në 52 V DC.

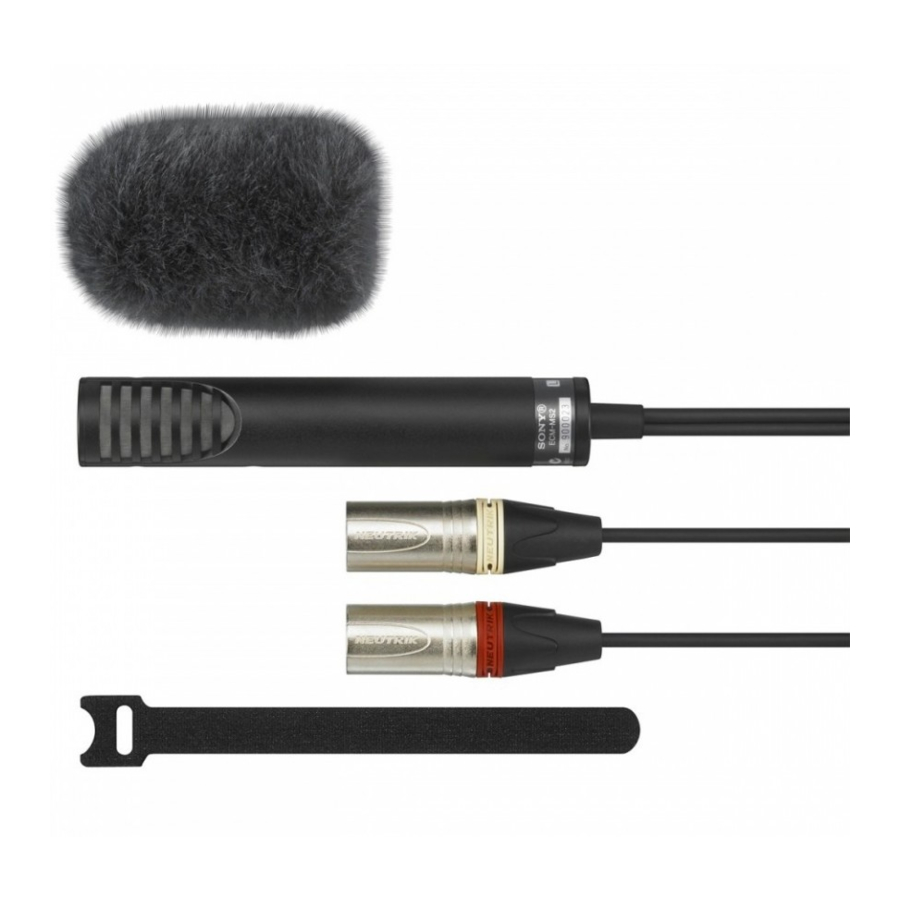

Emrat dhe Funksionet e Pjesëve

Mikrofoni
Kur montoni mikrofonin në një videokamerë, sigurohuni që shenja "UP" (lart) në etiketën e mikrofonit të jetë e kthyer lart.
Konektorët e daljes (tipi XLR-3-12C) (e bardhë: kanali L, e kuqe: kanali R)
Nxjerr zërin e kapur nga mikrofoni. Ai gjithashtu furnizon energji nga furnizimi i jashtëm me energji.
Ekrani i erës
Bashkangjitni në mikrofonin për të reduktuar zhurmën e erës dhe të frymëmarrjes.
Lidhëse kabllore
Përdorni këtë për të lidhur dhe fiksuar kabllon e mikrofonit.

Modaliteti i Kapjes së Zërit

Modaliteti i kapjes së zërit përcaktohet nga statusi i furnizimit me energji nga një pajisje e jashtme në kanalet L dhe R, ose nga modaliteti i kapjes së zërit i konfiguruar në videokamerë, siç tregohet në tabelën e mëposhtme. Nëse konektori i kanalit R nuk është i lidhur, kapja e zërit do të jetë në modalitetin monaural.

Modaliteti i kapjes së zërit	Furnizimi me energji në kanalet L dhe R / konfigurimi i videokamerës
Stereo	L: ON (ndezur); R: ON (ndezur) / Stereo
Monaural	L: ON (ndezur); R: OFF (fikur) / Mono

Modaliteti Stereo

Drejtimësia

Diagrami i përgjigjes së frekuencës

Modaliteti Monaural

Drejtimësia

Diagrami i përgjigjes së frekuencës

Për detaje mbi operacionet e menysë në videokamerë, referojuni manualit të përdorimit të furnizuar me videokamerën.

Furnizimi me Energji

Ky mikrofon furnizohet me energji vetëm nga një furnizim i jashtëm. Lidhni konektorin e daljes të mikrofonit me një pajisje të jashtme të furnizimit me energji, siç është një furnizim me energji AC Sony ose një pajisje ekuivalente, ose konektorin e mikrofonit të një mikseri audio ose videokamere.

Shënime

Para se të lidhni mikrofonin me një videokamerë ose pajisje tjetër, kontrolloni që ajo të jetë e pajisur me një konektor hyrjeje mikrofoni 40 V deri në 52 V.
Një kabllo e pabalancuar nuk mund të përdoret me këtë mikrofon. Sigurohuni që të përdorni një kabllo mikrofoni të balancuar.

Shënime mbi Përdorimin

Mikrofonët janë delikatë. Mos e hidhni, goditni ose ekspozoni ndaj goditjeve të tepërta.
Shmangni përdorimin ose ruajtjen e zgjatur në lagështi të lartë ose temperatura mbi 60°C (140°F).
Nëse ndodh reagim akustik gjatë përdorimit (dëgjohet një zhurmë ulëritëse nga altoparlantët), drejtojeni mikrofonin larg altoparlantëve ose rrisni distancën midis mikrofonit dhe altoparlantëve.

Specifikimet

Lloji	Mikrofon me kondensator elektret
Lloji stereo	Mikrofon stereo MS (Mid-Side)
Furnizimi me energji	Furnizim i jashtëm me energji 40 V deri në 52 V DC (IEC 61938 P48)
Konsumi aktual	Stereo: 3 mA ose më pak × 2 kanale Monaural: 3 mA ose më pak
Konektori i daljes	Tipi XLR-3-12C (2)
Përmasat	ø24 × 137 mm (ø³¹/₃₂ × 5 ¹/₂ in.)
Masa	Afërsisht. 160 g (5.6 oz.)
Aksesore të furnizuara	Ekrani i erës (1), lidhëse kabllore (1), Udhëzime Operimi (1), broshurë garancie (1)
Përgjigja e frekuencës	Stereo: 80 Hz deri në 20,000 Hz Monaural: 70 Hz deri në 20,000 Hz
Drejtimësia	Njëdrejtimësh
Impedanca e daljes	30 Ω ± 20% (1 kHz), e balancuar
Ndjeshmëria (tipike)	Stereo: −32 dB¹⁾ (25.1 mV) Monaural: −36 dB¹⁾ (15.8 mV)
Raporti sinjal-zhurmë	69 dB (tipike) (IEC 179 A-weighted, 1 kHz, 1 Pa)
Zhurma e natyrshme	2 5 dB SPL (tipike)²⁾
Zhurma e erës³⁾	45 dB SPL ose më pak (me ekranin e erës) 65 dB SPL ose më pak (pa ekranin e erës)
Niveli maksimal i presionit të zërit hyrës	125 dB SPL (tipike) (niveli i hyrjes për shtrembërimin e formës valore të sinjalit të daljes 1% në 1 kHz, i konvertuar në nivelin ekuivalent të presionit të zërit)²⁾
Gama dinamike	100 dB (tipike)
Temperatura e funksionimit	0°C deri në 50°C (32°F deri në 122°F)
Temperatura e ruajtjes	−20°C deri në +60°C (−4°F deri në +140°F)

1) 0 dB = 1 V/Pa, 1 kHz
2)0 dB SPL = 2 × 10⁻⁵ Pa
3)Zhurma e erës është vlera e matur duke aplikuar një shpejtësi të erës prej 2 m/s (6.6 ft/s) në mikrofon nga të gjitha drejtimet. Vlera mesatare e daljes së zhurmës konvertohet në nivelin ekuivalent të presionit të zërit hyrës (0 dB SPL = 2 × 10⁻⁵ Pa).

Dizajni dhe specifikimet mund të ndryshojnë pa paralajmërim.

Shënim
Verifikoni gjithmonë që njësia të funksionojë siç duhet para përdorimit. SONY NUK DO TË JETË PËRGJEGJËS PËR DËMTIME TË ÇDO LLOJI, DUKE PËRFSHIRË, POR PA U KUFIZUAR NË, KOMPENSIMIN OSE RIMBURSIMIN PËR SHKAK TË HUMBJES SË PROFITEVE TË TANISHME OSE TË ARDHSHME PËR SHKAK TË DËSHTIMIT TË KËSAJ NJËSIE, GJATË PERIUDHËS SË GARANCISË OSE PAS SKADIMIT TË GARANCISË, OSE PËR ÇDO ARSYE TJETËR.
