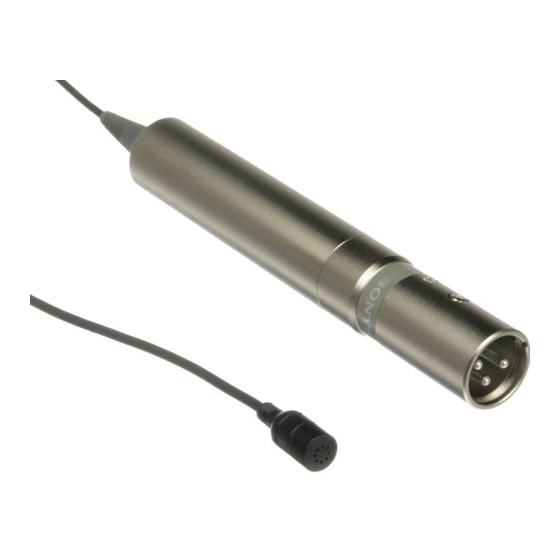

Sony ECM-44B - Manuali i Mikrofonit Elektret Kondensator

Përgjigja e frekuencës

Drejtueshmëria

Përpara se të përdorni njësinë, ju lutemi lexoni me kujdes këtë manual. Ky manual duhet të ruhet për referencë të ardhshme.

Për klientët në Europë

Ky produkt është i destinuar për përdorim në mjediset e mëposhtme
Elektromagnetike: E1 (rezidenciale), E2 (komerciale dhe industriale e lehtë), E3 (urbane në natyrë), E4 (mjedis i kontrolluar EMC, p.sh. studio televizive).

KUJDES
Fushat elektromagnetike në frekuencat specifike mund të ndikojnë në zërin e kësaj njësie.

TIPARET

• Dizajni kompakt dhe i lehtë lejon përdorimin e padukshëm të mikrofonit.
• Drejtueshmëria omni-drejtimore lejon kapjen e qartë të zërit nga çdo drejtim.
• Sistem fuqizimi duke përdorur një bateri të brendshme.
• Kuti mbajtëse e lehtë për t'u trajtuar.

MASAT PARAPRAKE

• Mikrofoni nuk duhet të bjerë kurrë ose t'i nënshtrohet ndonjë goditjeje të tepruar.
• Mbajeni mikrofonin larg temperaturave jashtëzakonisht të larta (mbi 60°C ose 140°F)
• Nëse mikrofoni përdoret shumë afër altoparlantëve, zëri nga altoparlantët do të kapet dhe do të prodhojë një efekt ulëritës (d.m.th., reagim akustik). Për të parandaluar ulërimën, shmangni drejtimin e mikrofonit drejt altoparlantëve dhe mbani sa më shumë distancë nga altoparlantët.
• Mikrofoni dhe instrumentet e regjistrimit duhet të ndizen 10 minuta përpara se të përdoren në të vërtetë. Kjo siguron performancë të qëndrueshme të mikrofoneve dhe instrumenteve.

IDENTIFIKIMI I PJESËVE

Aksesorët e ofruar

Ekrani i erës

Mbajtëse mikrofoni

PËRDORIMI I BATERISË

1. Hapni ndarjen e baterisë duke e kthyer mëngën në drejtim të kundërt të akrepave të orës.
2. Futni një bateri IEC me emërtimin R6 ose LR6 (madhësia AA) në ndarjen e baterisë.


3. Mbyllni ndarjen duke e kthyer mëngën në drejtim të akrepave të orës. Sigurohuni që ta mbyllni fort mëngën, përndryshe mund të ndodhë mosfunksionim ose zhurmë për shkak të përshtatjes së lirshme.

Shënime:

• Nëse mikrofoni nuk do të përdoret për një kohë të gjatë, hiqeni baterinë për të shmangur çdo mundësi korrozioni.
• Në rast rrjedhjeje të baterisë, fshini çdo depozitë në ndarjen e baterisë.
• Jetëgjatësia e baterisë varet nga lloji i baterisë që përdoret. Referojuni "Jetëgjatësisë së baterisë" në "Specifikimet" më poshtë. Kur bateria të jetë e harxhuar, ndjeshmëria do të ulet dhe do të dëgjohet shtrembërim. Kur të ndodhë kjo, zëvendësojeni me një bateri të re.

LIDHJET

Konektori i daljes së mikrofonit është i tipit XLR3-12C. Lidhni spinën e mikrofonit në hyrjen e mikrofonit të një mikseri ose një regjistruesi shiritash. Kablli i mikrofonit është 3 m (10 këmbë) i gjatë.

Nëse nevojitet një kabllo më e gjatë, mund të përdoret një kabllo zgjatuese deri në 200 m (660 këmbë) pa ndikuar në cilësinë ose performancën e zërit. Përdorni një kabllo me një konektor XLR-3-11C në njërin skaj dhe një spinë të përshtatshme në skajin tjetër që përputhet me pajisjen hyrëse.

Shënim:
Nëse lidhja e konektorit të kabllit është e nevojshme, vini re se ka dy lloje bazë lidhjesh, të balancuara me tokën dhe të pabalancuara me tokën, dhe lidhjet e saldimit me kujdes. Saldimi i dobët mund të shkaktojë marrjen e zhurmës.

MË SHUMË PËR PËRDORIMIN E MIKROFONIT

• Për të zvogëluar efektin e zhurmës së erës ose frymës, bashkangjitni ekranin e erës të ofruar në mikrofon.
• Mbajtësja e mikrofonit të ofruar është i përshtatshëm për bashkangjitjen e mikrofonit në veshje. Kini kujdes që të mos e mbuloni kokën e mikrofonit.


SPECIFIKIMET

Të përgjithshme

Lloji: Mikrofon kondensator elektret
Furnizimi me energji: Bateri IEC me emërtimin R6 ose LR6 (madhësia AA)
Terminali i daljes së mikrofonit: Lloji XLR-3-12C
Kablli i mikrofonit: Përafërsisht. 2.3 mm diam., 3 m i gjatë (³/₃₂ inç diam., 10 këmbë i gjatë)
Përmasat: Mikrofoni: Përafërsisht. 8.5 mm diam. ×14.5 mm (11/32 diam. × 19/32 inç)
Seksioni i furnizimit me energji: Përafërsisht. 20 mm diam. × 126 mm (¹³/₁₆ diam. × 5 inç)
Masa: Mikrofoni: Përafërsisht. 2 g (0.07 oz)
Seksioni i furnizimit me energji: Përafërsisht. 120 g (4.2 oz) (duke përfshirë kabllon, pa përfshirë baterinë)
Aksesorët e ofruar:
Kuti ruajtëse (1)
Mbajtëse mikrofoni (1)
Ekrani i erës (1)
Udhëzime përdorimi (1)
Fletë garancie (1)

Performanca

Gama e frekuencës: 40 Hz–15,000 Hz
Drejtueshmëria: Omni-drejtimore
Impedanca e daljes: 250 ohm ±20% (1 kHz), e balancuar
Ndjeshmëria (tip.): –53 dB (2.2 mV) (0 dB = 1 V/Pa, 1 kHz)
Raporti sinjal-zhurmë: 62 dB (tip.) (IEC 179 A-weighted, 1 kHz, 1 Pa)
Zhurma e natyrshme: 32 dB SPL (tip.) (0 dB = 2 × 10^–5 Pa)
Zhurma e erës*¹: Më pak se 40 dB SPL (me ekranin e erës)
Niveli maksimal i presionit të zërit hyrës *²: 122 dB SPL (tip.)
Gama dinamike: 90 dB (tip.)
Temperatura e funksionimit: 0°C deri në 60°C (32°F deri në 140°F)
Temperatura e ruajtjes: –20°C deri në +60°C (–4°F deri në +140°F)

*1 Vlera e nxjerrë duke aplikuar një shpejtësi të erës prej 2 m/sek. (6.6 ft./sek.) në mikrofon nga të gjitha drejtimet, dhe duke e kthyer vlerën mesatare në nivelin ekuivalent të presionit të zërit hyrës (0 dB = 2 × 10^–5 Pa).

*2 Vlera e nxjerrë duke marrë nivelin hyrës në të cilin ndodh shtrembërimi i formës valore 1% me një sinjal dalës mikrofoni 1-kHz, dhe duke e kthyer atë në nivelin ekuivalent të presionit të zërit hyrës (0 dB = 2 × 10^–5 Pa).

Kërkesat e energjisë

Tensioni normal i funksionimit: 1.5 V DC
Tensioni minimal i funksionimit: Përafërsisht. 1.1 V DC
Rrjedhja e rrymës: Më pak se 0.2 mA (1.5 V DC)
Jetëgjatësia e baterisë: Bateri mangani R6: Përafërsisht. 5,000 orë
Bateri alkaline LR6: Përafërsisht. 6,000 orë

Dizajni dhe specifikimet mund të ndryshojnë pa paralajmërim.

Shënim:
Verifikoni gjithmonë që njësia të funksionojë siç duhet përpara përdorimit. SONY NUK DO TË JETË PËRGJEGJËS PËR DËMTIME TË ÇDO LLOJI DUKE PËRFSHIRË, POR PA U KUFIZUAR NË, KOMPENSIMIN OSE RIMBURSIMIN PËR SHKAK TË HUMBJES SË PROFITEVE TË TANISHME OSE TË ARDHSHME PËR SHKAK TË DËSHTIMIT TË KËSAJ NJËSIE, OSE GJATË GARANCISË
OSE PAS SKADIMIT TË GARANCISË, OSE PËR ÇDO ARSYE TJETËR.
