Sony ECM-44B - Handbuch für Elektret-Kondensatormikrofon

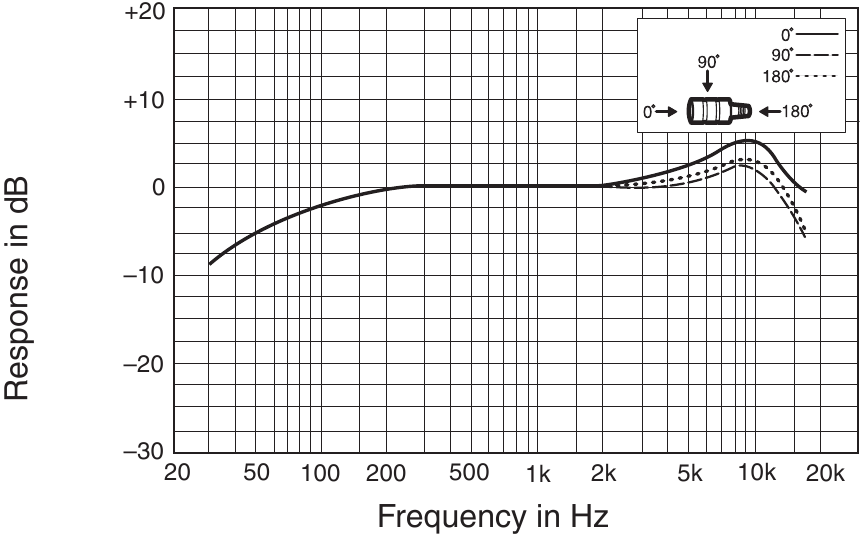

Frequenzgang

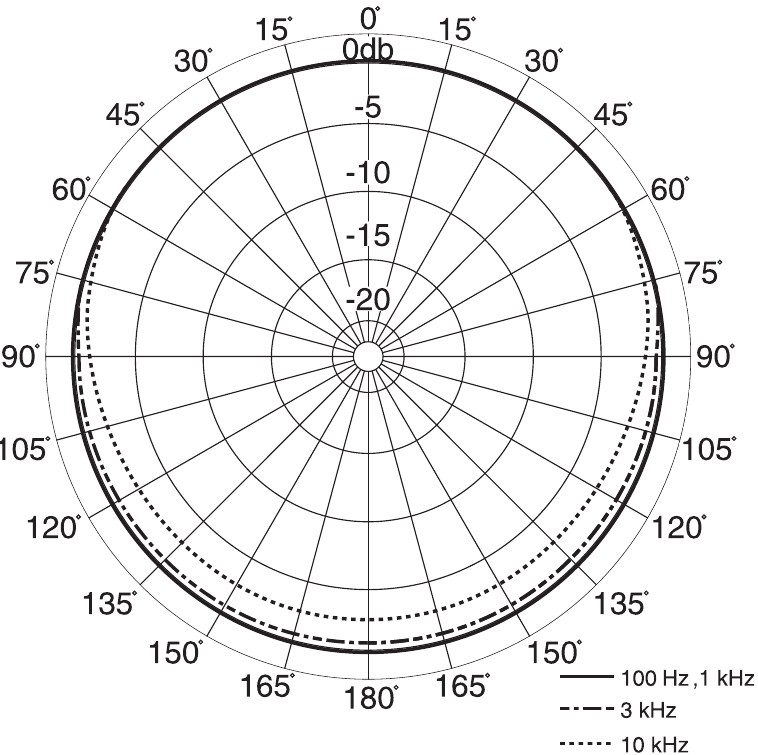

Richtcharakteristik

Lesen Sie dieses Handbuch vor der Inbetriebnahme des Geräts gründlich durch. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.

Für Kunden in Europa

Dieses Produkt ist für die Verwendung in den folgenden
elektromagnetischen Umgebungen vorgesehen: E1 (Wohnbereich), E2 (Gewerbe und Leichtindustrie), E3 (städtischer Außenbereich), E4 (kontrollierte EMV-Umgebung, z.B. Fernsehstudio).

ACHTUNG
Die elektromagnetischen Felder bei den spezifischen Frequenzen können den Klang dieses Geräts beeinflussen.

EIGENSCHAFTEN

• Kompaktes und leichtes Design ermöglicht unauffälligen Mikrofoneinsatz.
• Die omnidirektionale Richtcharakteristik ermöglicht eine klare Tonaufnahme aus jeder Richtung.
• Stromversorgungssystem mit interner Batterie.
• Leicht zu handhabender Transportkoffer.

VORSICHTSMASSNAHMEN

• Das Mikrofon darf niemals fallen gelassen oder übermäßigen Erschütterungen ausgesetzt werden.
• Halten Sie das Mikrofon von extrem hohen Temperaturen fern (über 60 °C oder 140 °F).
• Wird das Mikrofon zu nah an Lautsprechern verwendet, wird der Schall der Lautsprecher aufgenommen und erzeugt einen Heuleffekt (d.h. akustische Rückkopplung). Um Heulen zu vermeiden, richten Sie das Mikrofon nicht auf die Lautsprecher und halten Sie so viel Abstand wie möglich zu den Lautsprechern.
• Mikrofon und Aufnahmegeräte sollten 10 Minuten vor der tatsächlichen Verwendung eingeschaltet werden. Dies gewährleistet eine stabile Leistung der Mikrofone und Geräte.

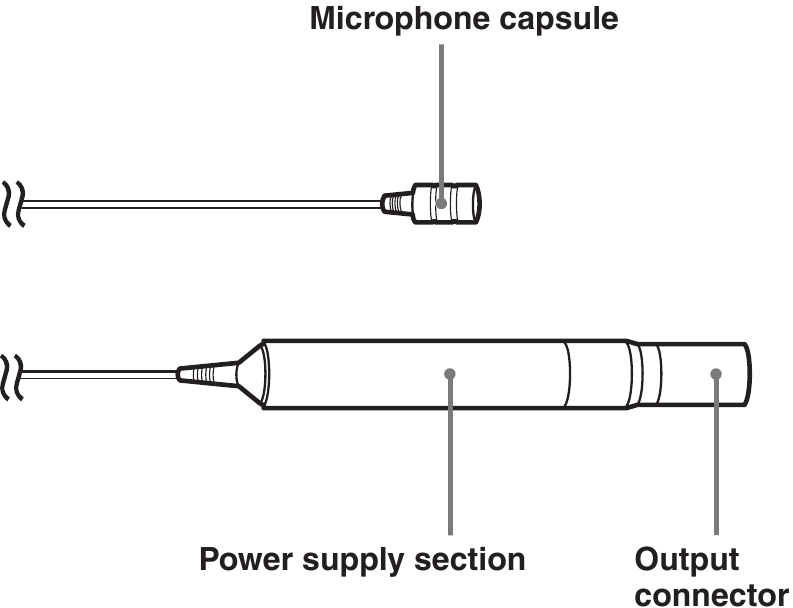

TEILEÜBERSICHT

Mitgeliefertes Zubehör

Windschutz

Mikrofonhalter

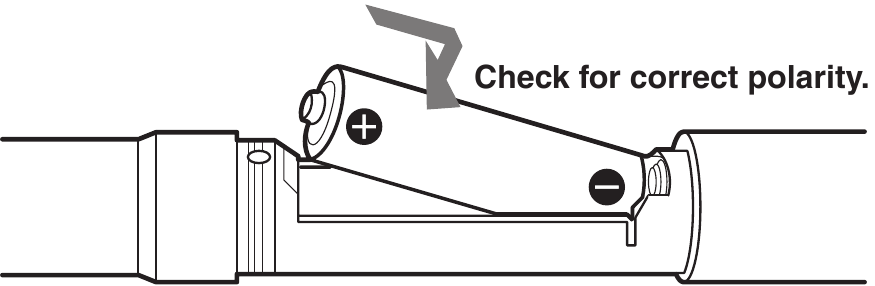

BATTERIEBETRIEB

1. Öffnen Sie das Batteriefach, indem Sie die Hülse gegen den Uhrzeigersinn drehen.
2. Legen Sie eine Batterie des Typs IEC R6 oder LR6 (Größe AA) in das Batteriefach ein.


3. Schließen Sie das Fach, indem Sie die Hülse im Uhrzeigersinn drehen. Achten Sie darauf, die Hülse fest zu schließen, da sonst Fehlfunktionen oder Geräusche aufgrund des lockeren Sitzes auftreten können.

Hinweise:

• Wenn das Mikrofon längere Zeit nicht verwendet wird, entfernen Sie die Batterie, um Korrosion zu vermeiden.
• Wischen Sie im Falle eines Batterielecks alle Ablagerungen im Batteriefach ab.
• Die Batterielebensdauer hängt vom verwendeten Batterietyp ab. Siehe "Batterielebensdauer" unter "Spezifikationen" unten. Wenn die Batterie erschöpft ist, nimmt die Empfindlichkeit ab und es treten Verzerrungen auf. Ersetzen Sie in diesem Fall die Batterie durch eine neue.

ANSCHLÜSSE

Der Ausgangsanschluss des Mikrofons ist vom Typ XLR3-12C. Schließen Sie den Mikrofonstecker an den Mikrofoneingang eines Mischpults oder eines Tonbandgeräts an. Das Mikrofonkabel ist 3 m (10 Fuß) lang.

Falls ein längeres Kabel erforderlich ist, kann ein Verlängerungskabel von bis zu 200 m (660 Fuß) ohne Beeinträchtigung der Klangqualität oder Leistung verwendet werden. Verwenden Sie ein Kabel mit einem XLR-3-11C-Anschluss an einem Ende und einem geeigneten Stecker am anderen Ende, der zum Eingangsgerät passt.

Hinweis:
Wenn eine Kabelverbindung erforderlich ist, beachten Sie, dass es zwei grundlegende Arten von Verbindungen gibt, symmetrisch zu Masse und unsymmetrisch zu Masse, und löten Sie die Verbindungen sorgfältig. Schlechte Lötverbindungen können Brummen verursachen.

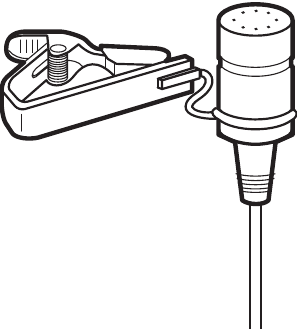

MEHR ÜBER DIE MIKROFONVERWENDUNG

• Um Wind- oder Atemgeräusche zu reduzieren, befestigen Sie den mitgelieferten Windschutz am Mikrofon.
• Der mitgelieferte Mikrofonhalter ist praktisch, um das Mikrofon an der Kleidung zu befestigen. Achten Sie darauf, den Mikrofonkopf nicht zu verdecken.


SPEZIFIKATIONEN

Allgemein

Typ: Elektret-Kondensatormikrofon
Stromversorgung: IEC R6 oder LR6 Batterie (Größe AA)
Mikrofonausgangsanschluss: XLR-3-12C Typ
Mikrofonkabel: Ca. 2,3 mm Durchmesser, 3 m lang (3/32 Zoll Durchmesser, 10 Fuß lang)
Abmessungen: Mikrofon: Ca. 8,5 mm Durchmesser × 14,5 mm (11/32 Durchmesser × 19/32 Zoll)
Stromversorgungsmodul: Ca. 20 mm Durchmesser × 126 mm (13/16 Durchmesser × 5 Zoll)
Masse: Mikrofon: Ca. 2 g (0,07 oz)
Stromversorgungsmodul: Ca. 120 g (4,2 oz) (einschließlich Kabel, ohne Batterie)
Mitgeliefertes Zubehör:
Aufbewahrungstasche (1)
Mikrofonhalter (1)
Windschutz (1)
Bedienungsanleitung (1)
Garantieheft (1)

Leistung

Frequenzbereich: 40 Hz–15.000 Hz
Richtcharakteristik: Omnidirektional
Ausgangsimpedanz: 250 Ohm ±20% (1 kHz), symmetriert
Empfindlichkeit (typ.): –53 dB (2,2 mV) (0 dB = 1 V/Pa, 1 kHz)
Signal-Rausch-Verhältnis: 62 dB (typ.) (IEC 179 A-bewertet, 1 kHz, 1 Pa)
Eigenrauschen: 32 dB SPL (typ.) (0 dB = 2 × 10^–5 Pa)
Windgeräusch*¹: Weniger als 40 dB SPL (mit Windschutz)
Maximaler Eingangsschalldruckpegel *²: 122 dB SPL (typ.)
Dynamikbereich: 90 dB (typ.)
Betriebstemperatur: 0°C bis 60°C (32°F bis 140°F)
Lagertemperatur: –20°C bis +60°C (–4°F bis +140°F)

*1 Wert, der durch Anlegen einer Windgeschwindigkeit von 2 m/Sek. (6,6 ft./Sek.) aus allen Richtungen an das Mikrofon und Umrechnung des Mittelwerts in den äquivalenten Eingangsschalldruckpegel (0 dB = 2 × 10^–5 Pa) ermittelt wurde.

*2 Wert, der durch Ermittlung des Eingangspegels, bei dem eine Wellenformverzerrung von 1 % mit einem 1-kHz-Mikrofonausgangssignal auftritt, und Umrechnung in den äquivalenten Eingangsschalldruckpegel (0 dB = 2 × 10^–5 Pa) ermittelt wurde.

Stromversorgung

Normale Betriebsspannung: 1,5 V DC
Minimale Betriebsspannung: Ca. 1,1 V DC
Stromverbrauch: Weniger als 0,2 mA (1,5 V DC)
Batterielebensdauer: R6 Manganbatterie: Ca. 5.000 Stunden
LR6 Alkalibatterie: Ca. 6.000 Stunden

Änderungen an Design und Spezifikationen ohne vorherige Ankündigung vorbehalten.

Hinweis:
Vergewissern Sie sich immer vor der Verwendung, dass das Gerät ordnungsgemäß funktioniert. SONY ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN JEGLICHER ART, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF, ENTSCHÄDIGUNGEN ODER RÜCKERSTATTUNGEN AUFGRUND DES VERLUSTS GEGENWÄRTIGER ODER ZUKÜNFTIGER GEWINNE AUFGRUND DES AUSFÄLLENS DIESES GERÄTS, WEDER WÄHREND DER GARANTIEZEIT NOCH NACH ABLAUF DER GARANTIE, ODER AUS IRGENDEINEM ANDEREN GRUND.
