Sony F-115B - Bedienungsanleitung Dynamisches Mikrofon
Bitte lesen Sie dieses Handbuch vor Inbetriebnahme des Geräts aufmerksam durch und bewahren Sie es zum späteren Nachschlagen auf.
Eigenschaften
- Omnidirektionales Mikrofon für den Außeneinsatz geeignet
Dieses Mikrofon bietet eine volle und klare Klangqualität und Schutz vor Poppgeräuschen durch die Verwendung eines Windschutzes. Zudem sind sowohl Mikrofon als auch Windschutz wasserabweisend. - Doppellagiger Windschutz
Der Windschutz verfügt über eine doppellagige Aluminiumstruktur und kann abgenommen und wieder angebracht werden.
Er dient dazu, Poppgeräusche zu verhindern und ermöglicht den Einsatz des Mikrofons bei Regen oder Wind bis zu einem gewissen Grad, ohne Leistungseinbußen.

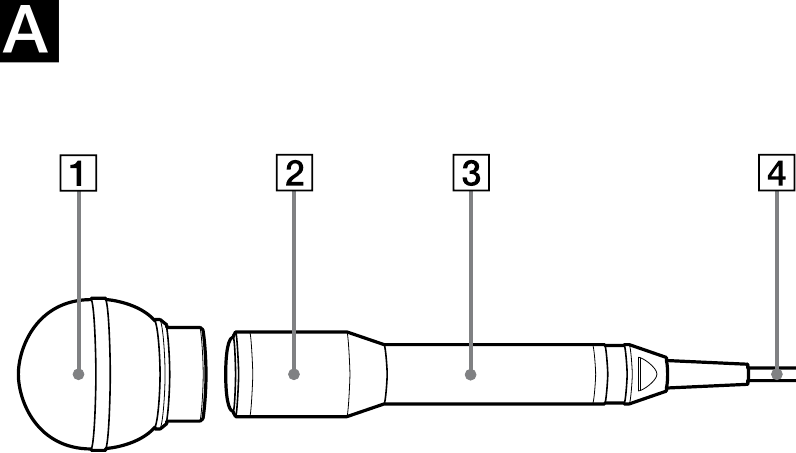

Bezeichnungen und Funktionen der Teile (Abb. A)
(Die Nummern beziehen sich auf die entsprechenden Nummern in der Abbildung.)
- Windschutz
Schützt das Mikrofon vor Windgeräuschen. - Mikrofoneinheit
- Griff
- Mikrofonkabel
Gibt den mit dem Mikrofon aufgenommenen Ton aus.
Über den Windschutz
Bringen Sie den doppellagigen Windschutz an, wenn starker Wind Geräusche erzeugt, die die Aufnahme nachteilig beeinflussen. Durch Anbringen des Windschutzes werden Windgeräusche um 12 bis 15 dB gedämpft und die Mittenfrequenzen (2.000 bis 4.000 Hz) leicht angehoben, wodurch klare Aufnahmen auch bei windigen Bedingungen möglich sind.

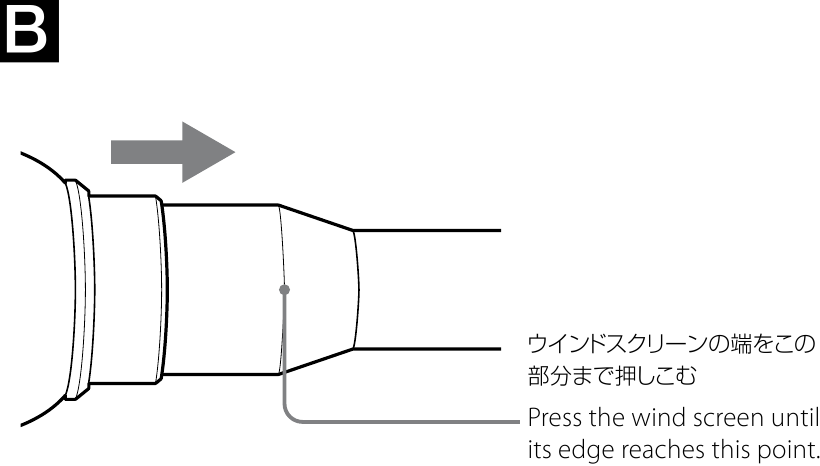

Anbringen des Windschutzes am Mikrofon (Abb. B)
Fassen Sie den gesamten Windschutz und drücken Sie ihn gerade auf das Mikrofon, bis er die Stelle erreicht, an der das Mikrofon schlanker wird. Stellen Sie sicher, dass der Windschutz fest und vollständig angebracht ist. Wenn das Mikrofon mit unvollständig angebrachtem Windschutz verwendet wird, kann dies die Klangqualität beeinträchtigen. Um den Windschutz zu lösen, ziehen Sie ihn gerade nach außen.
Verwendung des Mikrofons bei Regen
Das Mikrofon und der Windschutz sind wasserabweisend, was den Einsatz des Mikrofons bis zu einem gewissen Grad bei Regen oder Wind ermöglicht. Allerdings können Wassertropfen, die an der Oberseite des Mikrofons oder des Windschutzes haften, die Leistung des Mikrofons und die Klangqualität mindern. Sollte dies geschehen, richten Sie das Mikrofon nach unten und schütteln Sie das Wasser mit festem Griff vorsichtig ab. Lagern Sie das Mikrofon nach Gebrauch im Regen unbedingt an einem trockenen Ort.
Hinweise zur Verwendung
- Das Mikrofon ist empfindlich. Lassen Sie es nicht fallen und setzen Sie es keinen übermäßigen Stößen aus.
- Halten Sie das Mikrofon von extrem hohen Temperaturen (über 60°C (140°F)) fern.
- Wenn das Mikrofon zu nah an den Lautsprechern platziert wird, kann ein Heuleffekt (akustische Rückkopplung) auftreten. Verringern Sie in diesem Fall die Lautstärke der Lautsprecher, bis das Heulen aufhört.
Technische Daten
Allgemein
| Typ | Dynamisches Mikrofon |
| Ausgangsstecker | Cannon-Stecker (XLR-3-12C) |
| Mikrofonkabel | 5,4 mm Durchmesser (7/32 Zoll Durchmesser), 2-adriges geschirmtes Kabel, 3 m (9,8 Fuß) lang |
| Oberfläche | Matte metallisch dunkelgraue Farbe |
| Masse | 330 g (11,6 oz.) (ohne Kabel) |
| Abmessungen | Mikrofon (oben): Max. 34 mm Durchmesser × 175 mm (1 3/8 Zoll Durchmesser × 7 Zoll) Mikrofon (Griff): 24,6 mm Durchmesser (31/32 Zoll Durchmesser) Windschutz: 62 mm Durchmesser (2 1/2 Zoll Durchmesser) |
| Mitgeliefertes Zubehör | Bedienungsanleitung (1), Garantieheft (1) |
Leistung
| Frequenzgang | 40 Hz bis 12.000 Hz |
| Richtcharakteristik | Omnidirektional |
| Ausgangsimpedanz | 400Ω ±20%, symmetriert |
| Empfindlichkeit (Abweichung ±2 dB) | –54 dB (0 dB = 1 V/Pa bei 1 kHz) |
| Rauschen | Windgeräusch*: 40 dB SPL oder weniger Einstreuungsrauschen von externem Magnetfeld: 5 dB SPL/1 × 10 -7 T (1 mG) oder weniger |
| Betriebstemperatur | 0°C bis +60°C (32°F bis 140°F) |
| Lagertemperatur | –20°C bis +60°C (–4°F bis 140°F) |
* Windgeräusch ist der Wert, der durch Anlegen einer Windgeschwindigkeit von 2 m/Sek. (6,6 Fuß/Sek.) aus allen Richtungen an das Mikrofon gemessen wird. Der Mittelwert wird genommen und in den äquivalenten Schalldruckpegel umgerechnet. (0 dB = 2 × 10–5 Pa)

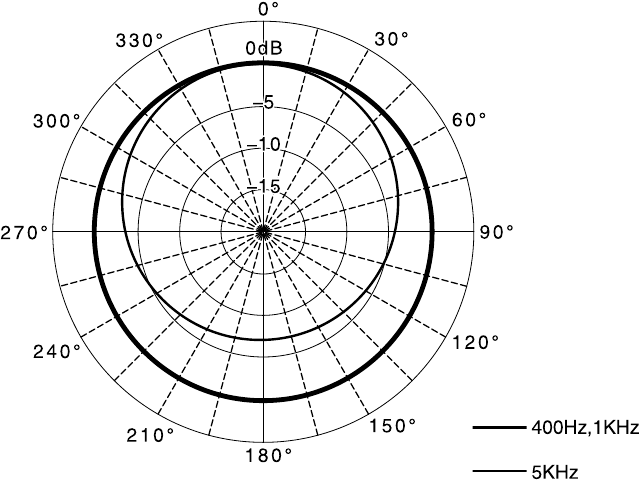

Richtcharakteristik

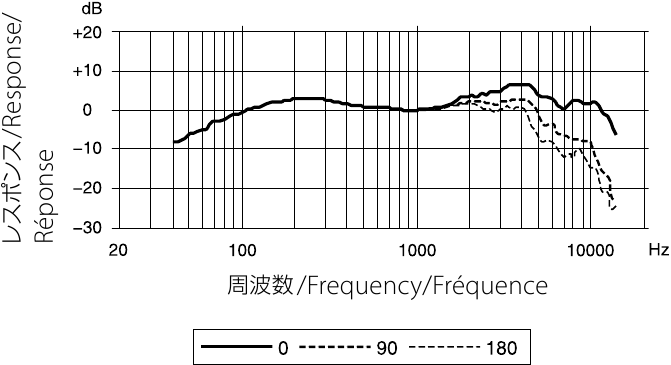

Frequenzgangcharakteristiken
Änderungen an Design und technischen Daten vorbehalten.
Hinweis
Vergewissern Sie sich immer vor der Benutzung, dass das Gerät ordnungsgemäß funktioniert. SONY ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN JEGLICHER ART, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF, ENTSCHÄDIGUNG ODER ERSTATTUNG AUFGRUND DES VERLUSTS AKTUELLE ODER ZUKÜNFTIGE GEWINNE DURCH EIN VERSAGEN DIESES GERÄTS, WEDER WÄHREND DER GARANTIEZEIT NOCH NACH ABLAUF DER GARANTIE, ODER AUS IRGENDEINEM ANDEREN GRUND.
Für Kunden in Europa
Dieses Produkt mit CE-Kennzeichnung entspricht der EMV-Richtlinie der Europäischen Kommission.
Die Einhaltung dieser Richtlinie bedeutet Konformität mit den folgenden europäischen Normen:
- EN55103-1: Elektromagnetische Störungen (Emission)
- EN55103-2: Elektromagnetische Verträglichkeit (Immunität)
Dieses Produkt ist für die Verwendung in den folgenden elektromagnetischen Umgebungen vorgesehen: E1 (Wohnbereich), E2 (Gewerbe und Leichtindustrie), E3 (städtischer Außenbereich), E4 (kontrollierte EMV-Umgebung, z.B. Fernsehstudio).
Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japan. Der autorisierte Vertreter für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Service- oder Garantieangelegenheiten beachten Sie bitte die Adressen in separaten Service- oder Garantiedokumenten.
