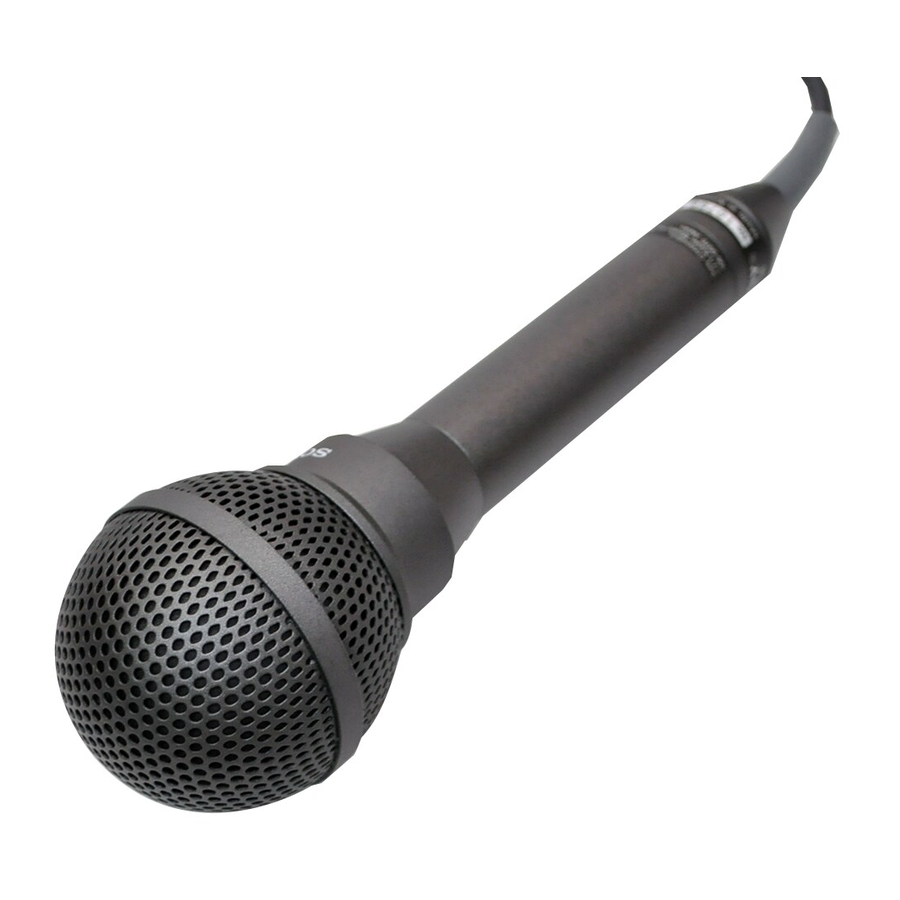

Sony F-115B - Dinamik mikrofonning ishlash bo'yicha yo'riqnomasi
Qurilmani ishlatishdan oldin, iltimos, ushbu qo'llanmani diqqat bilan o'qib chiqing va kelajakda foydalanish uchun saqlab qo'ying.
Xususiyatlar
- Ochiq havoda foydalanish uchun mos bo'lgan har tomonlama mikrofon
Ushbu mikrofon boy va tiniq ovoz sifatini ta'minlaydi va shamdan himoya ekrani yordamida pop shovqinidan himoya qiladi. Bundan tashqari, mikrofon ham, shamdan himoya ekrani ham suvga chidamli. - Ikki qavatli shamdan himoya ekrani
Shamdan himoya ekrani ikki qavatli alyuminiy tuzilishga ega va uni echib olish va qayta o'rnatish mumkin.
U pop shovqinini oldini olish va mikrofonning ishlashini pasaytirmasdan, yomg'ir yoki shamolda ma'lum darajada ishlatilishiga imkon beradi.
Qismlarning nomlari va funktsiyalari (A rasm)
(Raqamlar rasmda ko'rsatilgan mos raqamlarga ishora qiladi.)
- Shamdan himoya ekrani
Mikrofonni shamol tufayli kelib chiqadigan shovqindan himoya qiladi. - Mikrofon bloki
- Tutqich
- Mikrofon kabeli
Mikrofon bilan yozilgan ovozni chiqaradi.
Shamdan himoya ekrani haqida
Agar yozuvga salbiy ta'sir ko'rsatadigan kuchli shamol bo'lsa, ikki qavatli shamdan himoya ekranini o'rnating. Shamdan himoya ekranini o'rnatish orqali shamol tufayli kelib chiqadigan shovqin 12 dan 15 dB gacha kamayadi va o'rta diapazonli chastotalar (2000 dan 4000 Hz gacha) biroz ta'kidlanadi, shu bilan hatto shamolli sharoitlarda ham aniq yozuvlarni amalga oshirishga imkon beradi.
Shamdan himoya ekranini mikrofonga o'rnatish (B rasm)
Butun shamdan himoya ekranini ushlang va mikrofon ingichkalashadigan joyga yetguncha uni to'g'ri mikrofonga bosing. Shamdan himoya ekrani mahkam va to'liq o'rnatilganligiga ishonch hosil qiling. Agar mikrofon shamdan himoya ekrani mukammal o'rnatilmagan holda ishlatilsa, bu ovoz sifatiga ta'sir qilishi mumkin.
Shamdan himoya ekranini echib olish uchun uni to'g'ri tashqariga torting.
Mikrofonni yomg'irli sharoitlarda ishlatish
Mikrofon va shamdan himoya ekrani suvga chidamli bo'lib, mikrofonni yomg'irli yoki shamolli sharoitlarda ma'lum darajada ishlatishga imkon beradi. Biroq, mikrofon yoki shamdan himoya ekranining tepasiga yopishgan suv tomchilari mikrofonning ishlashini va ovoz sifatini pasaytirishi mumkin. Agar shunday bo'lsa, mikrofonni pastga qaratib, uni mahkam ushlab, suvni ehtiyotkorlik bilan silkitib tashlang. Yomg'irda ishlatgandan so'ng, mikrofonni quruq joyda saqlashga ishonch hosil qiling.
Foydalanish bo'yicha eslatmalar
- Mikrofon nozik. Uni tushirib yubormang yoki haddan tashqari zarbaga duchor qilmang.
- Mikrofonni juda yuqori haroratdan (60°C (140°F) dan yuqori) uzoqroq tuting.
- Agar mikrofon karnaylarga yaqin joylashtirilsa, uvillash effekti (akustik teskari aloqa) paydo bo'lishi mumkin. Bunday holda, uvillash to'xtaguncha karnay ovozini pasaytiring.
Texnik xususiyatlar
Umumiy
| Turi | Dinamik mikrofon |
| Chiqish vilkasi | To'p tipidagi vilka (XLR-3-12C) |
| Mikrofon kabeli | Diametri 5,4 mm (7/32 dyuym), 2 o'tkazgichli ekranlangan kabel, uzunligi 3 m (9,8 fut) |
| Tugatish | Mat metall to'q kulrang rang |
| Og'irligi | 330 g (11,6 oz.) (kabelni hisobga olmaganda) |
| O'lchamlari | Mikrofon (tepasi): Maks. diametri 34 mm × 175 mm (1 3/8 dyuym diametri × 7 dyuym) Mikrofon (tutqich): diametri 24,6 mm (31/32 dyuym) Shamdan himoya ekrani: diametri 62 mm (2 1/2 dyuym) |
| Ta'minlangan aksessuarlar | Foydalanish bo'yicha yo'riqnoma (1), kafolat kitobchasi (1) |
Ishlash
| Chastota javobi | 40 Hz dan 12 000 Hz gacha |
| Yo'nalish | Har tomonlama |
| Chiqish impedansi | 400Ω ±20%, muvozanatli |
| Sezuvchanlik (og'ish ±2 dB) | –54 dB (1 kHz da 0 dB = 1 V/Pa) |
| Shovqin | Shamol shovqini*: 40 dB SPL yoki undan kam Tashqi magnit maydonidan kelib chiqadigan induksiya shovqini: 5 dB SPL/1 × 10 -7 T (1 mG) yoki undan kam |
| Ishlash harorati | 0°C dan +60°C gacha (32°F dan 140°F gacha) |
| Saqlash harorati | –20°C dan +60°C gacha (–4°F dan 140°F gacha) |
* Shamol shovqini - bu mikrofonning barcha yo'nalishlaridan 2 m/sek. (6,6 fut/sek.) shamol tezligini qo'llash orqali o'lchangan qiymat. O'rtacha qiymat olinadi va ekvivalent ovoz bosimi darajasiga aylantiriladi. (0 dB = 2 × 10–5 Pa)
Yo'nalish
Chastota javobining xususiyatlari
Dizayn va texnik xususiyatlar ogohlantirilmasdan o'zgartirilishi mumkin.
Eslatma
Ishlatishdan oldin qurilmaning to'g'ri ishlayotganligini har doim tekshirib ko'ring. SONY USHBU QURILMANING NOSOZLIGI SABABLI HOH KAFOLAT MUDDATIDA, HOH KAFOLAT MUDDATI TUGAGANIDAN KEYIN, YO KI HAR QANDAY BOSHQASABABLARGA KO'RA, HOH HOZIRGI, HOH ISTIQBOLLI FOYDALARNI YO'QOTISH, YO KI HAR QANDAY BOSHQASABABLARGA KO'RA, TO'LOV YOKI QOPLASHNI O'Z ICHIGA OLUVCHI HAR QANDAY ZARAR UCHUN JAVOBGAR BO'LMAYDI.
Yevropadagi mijozlar uchun
CE markirovkasiga ega ushbu mahsulot Yevropa hamjamiyati komissiyasi tomonidan chiqarilgan EMC direktivasiga mos keladi.
Ushbu direktivaga muvofiqlik quyidagi Yevropa standartlariga muvofiqlikni anglatadi:
- EN55103-1: Elektromagnit shovqin (Emissiya)
- EN55103-2: Elektromagnit sezuvchanlik (Immunitet)
Ushbu mahsulot quyidagi elektromagnit muhitlarda foydalanish uchun mo'ljallangan: E1 (turar joy), E2 (tijorat va yengil sanoat), E3 (shahar tashqarisida), E4 (EMC nazorat qilinadigan muhit, masalan, TV studiyasi).
Ushbu mahsulotning ishlab chiqaruvchisi Sony Corporation, 1-7-1 Konan, Minato-ku, Tokio, Yaponiya.
EMC va mahsulot xavfsizligi bo'yicha vakolatli vakil Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Shtutgart, Germaniya. Har qanday xizmat ko'rsatish yoki kafolat masalalari bo'yicha iltimos, alohida xizmat ko'rsatish yoki kafolat hujjatlarida keltirilgan manzillarga murojaat qiling.
