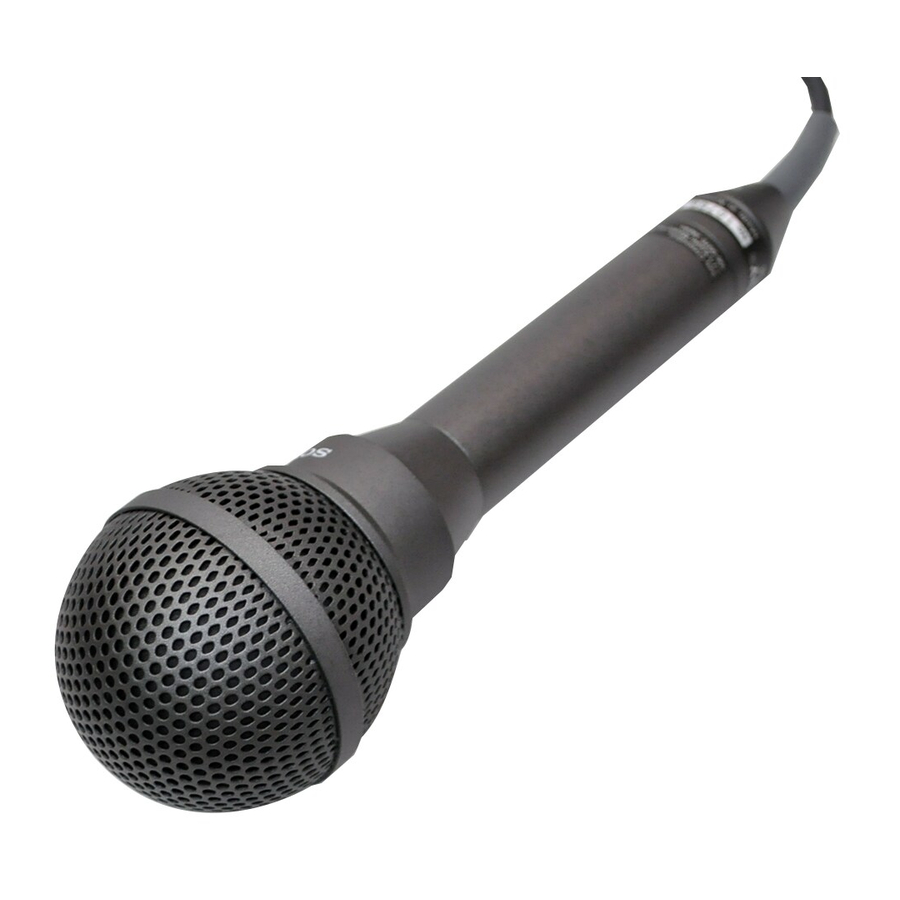

Sony F-115B - Dinamikus mikrofon használati utasítás
A készülék használata előtt kérjük, olvassa el figyelmesen ezt a kézikönyvet, és őrizze meg későbbi használatra.
Jellemzők
- Omni-direkcionális mikrofon kültéri használatra
Ez a mikrofon gazdag és tiszta hangminőséget biztosít, és védelmet nyújt a pattogó zaj ellen a szélvédő használatával. Ezenkívül a mikrofon és a szélvédő is vízálló. - Kétrétegű szélvédő
A szélvédő kétrétegű alumínium szerkezettel rendelkezik, és levehető és visszaszerelhető.
Feladata a pattogó zaj megelőzése, és lehetővé teszi a mikrofon bizonyos mértékű használatát esőben vagy szélben a teljesítmény csökkenése nélkül.
Alkatrészek nevei és funkciói (A ábra)
(A számok az ábrán szereplő megfelelő számokra utalnak.)
- Szélvédő
Védi a mikrofont a szél okozta zajtól. - Mikrofon egység
- Markolat
- Mikrofon kábel
Kiadja a mikrofonnal rögzített hangot.
A szélvédőről
Erős szél esetén, amely zajt okoz, amely hátrányosan befolyásolja a felvételt, rögzítse a kétrétegű szélvédőt. A szélvédő rögzítésével a szél okozta zaj 12-15 dB-lel csökken, és a középfrekvenciák (2000-4000 Hz) enyhén hangsúlyosabbá válnak, ezáltal lehetővé téve a tiszta felvételek készítését még szeles körülmények között is.
A szélvédő rögzítése a mikrofonhoz (B ábra)
Fogja meg a teljes szélvédőt, és nyomja egyenesen a mikrofonra, amíg el nem éri azt a helyet, ahol a mikrofon karcsúbbá válik. Győződjön meg arról, hogy a szélvédő szilárdan és teljesen rögzítve van. Ha a mikrofont nem megfelelően rögzített szélvédővel használja, az befolyásolhatja a hangminőséget.
A szélvédő leválasztásához húzza egyenesen kifelé.
A mikrofon használata esős körülmények között
A mikrofon és a szélvédő vízálló, ami lehetővé teszi a mikrofon bizonyos mértékű használatát esős vagy szeles körülmények között. Azonban a mikrofon vagy a szélvédő tetejére tapadó vízcseppek csökkenthetik a mikrofon teljesítményét és a hangminőséget. Ha ez megtörténik, irányítsa a mikrofont lefelé, és jó fogással óvatosan rázza le a vizet. Esőben való használat után feltétlenül tárolja a mikrofont száraz helyen.
Használati megjegyzések
- A mikrofon érzékeny. Ne ejtse le, és ne tegye ki túlzott ütésnek.
- Tartsa távol a mikrofont a rendkívül magas hőmérsékletektől (60°C (140°F) felett).
- Ha a mikrofont a hangszórók közelébe helyezi, búgó hatás (akusztikus visszacsatolás) léphet fel. Ebben az esetben csökkentse a hangszóró hangerejét, amíg a búgás meg nem szűnik.
Műszaki adatok
Általános
| Típus | Dinamikus mikrofon |
| Kimeneti csatlakozó | Cannon-típusú csatlakozó (XLR-3-12C) |
| Mikrofon kábel | 5,4 mm átmérőjű (7/32 hüvelyk átmérőjű), 2 eres árnyékolt kábel, 3 m (9,8 láb) hosszú |
| Kivitel | Matt fémes sötétszürke szín |
| Tömeg | 330 g (11,6 uncia) (kábel nélkül) |
| Méretek | Mikrofon (felül): Max. 34 mm átmérő × 175 mm (1 3/8 hüvelyk átmérő × 7 hüvelyk) Mikrofon (markolat): 24,6 mm átmérő (31/32 hüvelyk átmérő) Szélvédő: 62 mm átmérő (2 1/2 hüvelyk átmérő) |
| Mellékelt tartozékok | Használati utasítás (1), jótállási füzet (1) |
Teljesítmény
| Frekvencia átvitel | 40 Hz - 12 000 Hz |
| Irányítottság | Omni-direkcionális |
| Kimeneti impedancia | 400Ω ±20%, szimmetrikus |
| Érzékenység (±2 dB eltérés) | –54 dB (0 dB = 1 V/Pa 1 kHz-en) |
| Zaj | Szélzaj*: 40 dB SPL vagy kevesebb Külső mágneses térből származó indukciós zaj: 5 dB SPL/1 × 10 -7 T (1 mG) vagy kevesebb |
| Üzemi hőmérséklet | 0°C - +60°C (32°F - 140°F) |
| Tárolási hőmérséklet | –20°C - +60°C (–4°F - 140°F) |
* A szélzaj az az érték, amelyet úgy mérnek, hogy 2 m/sec (6,6 láb/sec) szélsebességet alkalmaznak a mikrofonra minden irányból. Az átlagértéket veszik, és átváltják a megfelelő hangnyomásszintre. (0 dB = 2 × 10–5 Pa)
Irányítottság
Frekvencia átviteli jellemzők
A tervezés és a specifikációk előzetes értesítés nélkül változhatnak.
Megjegyzés
Használat előtt mindig ellenőrizze, hogy a készülék megfelelően működik-e. A SONY NEM VÁLLAL FELELŐSSÉGET SEMMILYEN KÁRÉRT, BELEÉRTVE, DE NEM KIZÁRÓLAG A JELENLEGI VAGY JÖVŐBELI NYERESÉGEK ELVESZTÉSÉÉRT VALÓ KÁRTÉRÍTÉST VAGY VISSZATÉRÍTÉST A KÉSZÜLÉK MEGHIBÁSODÁSA MIATT, SEM A GARANCIA IDŐSZAKA ALATT, SEM A GARANCIA LEJÁRTA UTÁN, VAGY BÁRMILYEN MÁS OKBÓL.
Európai vásárlók számára
Ez a termék a CE jelöléssel megfelel az Európai Közösség Bizottsága által kiadott EMC irányelvnek.
Az irányelvnek való megfelelés a következő európai szabványoknak való megfelelést jelenti:
- EN55103-1: Elektromágneses interferencia (kibocsátás)
- EN55103-2: Elektromágneses érzékenység (immunitás)
Ez a termék a következő elektromágneses környezetekben való használatra készült: E1 (lakóövezeti), E2 (kereskedelmi és könnyűipari), E3 (városi kültéri), E4 (ellenőrzött EMC környezet, pl. TV stúdió).
A termék gyártója a Sony Corporation, 1-7-1 Konan, Minato-ku, Tokió, Japán.
Az EMC-ért és a termékbiztonságért felelős meghatalmazott képviselő a Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Németország. Bármilyen szervizzel vagy garanciával kapcsolatos kérdésben kérjük, forduljon a külön szerviz- vagy garanciális dokumentumokban megadott címekhez.
Kézikönyv letöltése
Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.
Sony F-115B - Dinamikus mikrofon használati utasítás letöltése
