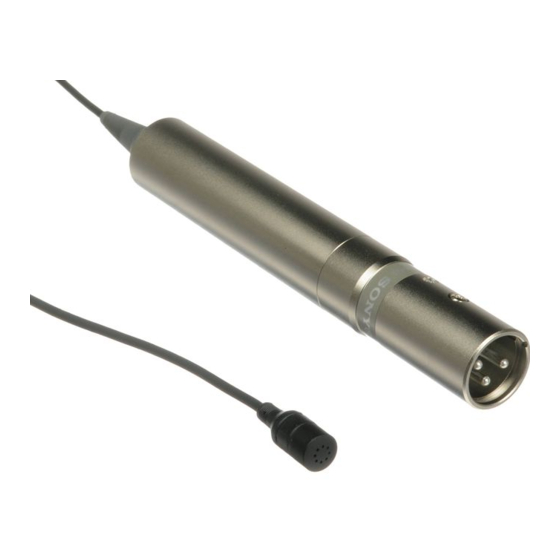

Sony ECM-44B - Elektret kondenzátor mikrofon kézikönyv

Frekvencia átvitel

Iránykarakterisztika

A készülék használata előtt kérjük, olvassa el figyelmesen ezt a kézikönyvet. Ezt a kézikönyvet őrizze meg későbbi használatra.

Európai vásárlóknak

Ez a termék a következő
Elektromágneses környezetekben való használatra készült: E1 (lakossági), E2 (kereskedelmi és könnyűipari), E3 (városi kültéri), E4 (ellenőrzött EMC környezet, pl. TV stúdió).

FIGYELEM
Az elektromágneses mezők bizonyos frekvenciákon befolyásolhatják a készülék hangját.

JELLEMZŐK

• A kompakt és könnyű kialakítás lehetővé teszi a feltűnésmentes mikrofon használatot.
• Az gömb iránykarakterisztika tiszta hangfelvételt tesz lehetővé bármilyen irányból.
• Tápellátó rendszer belső akkumulátorral.
• Könnyen kezelhető hordtáska.

ÓVINTÉZKEDÉSEK

• A mikrofont soha ne ejtse le, és ne tegye ki túlzott ütésnek.
• Tartsa távol a mikrofont a rendkívül magas hőmérsékletektől (60°C vagy 140°F felett)
• Ha a mikrofont túl közel használják a hangszórókhoz, a hangszórókból érkező hang felvételre kerül és üvöltő hatást kelt (azaz akusztikus visszacsatolást). Az üvöltés elkerülése érdekében ne fordítsa a mikrofont a hangszórók felé, és tartson minél nagyobb távolságot a hangszóróktól.
• A mikrofont és a felvevő eszközöket 10 perccel a tényleges használat előtt be kell kapcsolni. Ez biztosítja a mikrofonok és eszközök stabil működését.

ALKATRÉSZEK AZONOSÍTÁSA

Mellékelt tartozékok

Szélvédő

Mikrofon tartó

AKKUMULÁTOROS MŰKÖDÉS

1. Nyissa ki az elemtartót a hüvely óramutató járásával ellentétes irányba forgatásával.
2. Helyezzen be egy IEC R6 vagy LR6 (AA méretű) elemet az elemtartóba.


3. Zárja le a rekeszt a hüvely óramutató járásával megegyező irányba forgatásával. Ügyeljen arra, hogy a hüvelyt szorosan zárja le, különben a laza illeszkedés miatt meghibásodás vagy zaj keletkezhet.

Megjegyzések:

• Ha a mikrofont hosszabb ideig nem használja, vegye ki az elemet a korrózió elkerülése érdekében.
• Elem szivárgása esetén törölje le a lerakódásokat az elemtartóból.
• Az elem élettartama a használt elem típusától függ. Lásd az "Elem élettartama" részt az alábbi "Műszaki adatok" részben. Ha az elem lemerült, a érzékenység csökken, és torzítás hallható. Ha ez bekövetkezik, cserélje ki egy új elemre.

CSATLAKOZÁSOK

A mikrofon kimeneti csatlakozója XLR3-12C típusú. Csatlakoztassa a mikrofon dugóját egy keverő vagy egy szalagos felvevő mikrofon bemenetéhez. A mikrofonkábel 3 m (10 láb) hosszú.

Ha hosszabb kábelre van szükség, akár 200 m (660 láb) hosszúságú hosszabbító kábel is használható a hangminőség vagy a teljesítmény befolyásolása nélkül. Használjon olyan kábelt, amelynek egyik végén XLR-3-11C csatlakozó, a másik végén pedig a bemeneti berendezéshez illeszkedő megfelelő dugó található.

Megjegyzés:
Ha kábelcsatlakozó csatlakoztatása szükséges, vegye figyelembe, hogy két alapvető csatlakozási típus létezik, a földelt szimmetrikus és a földelt aszimmetrikus, és gondosan forrassza be a csatlakozásokat. A rossz forrasztás zúgást okozhat.

TOVÁBB A MIKROFON HASZNÁLATÁRÓL

• A szél vagy a lélegzet zajának csökkentése érdekében rögzítse a mellékelt szélvédőt a mikrofonra.
• A mellékelt mikrofontartó kényelmes a mikrofon ruházathoz való rögzítéséhez. Ügyeljen arra, hogy ne takarja le a mikrofon fejét.


MŰSZAKI ADATOK

Általános

Típus: Elektret kondenzátor mikrofon
Tápellátás: IEC R6 vagy LR6 elem (AA méretű)
Mikrofon kimeneti csatlakozó: XLR-3-12C típusú
Mikrofonkábel: Kb. 2,3 mm átmérőjű, 3 m hosszú (³/₃₂ hüvelyk átmérőjű, 10 láb hosszú)
Méretek: Mikrofon: Kb. 8,5 mm átmérőjű × 14,5 mm (11/32 átmérőjű × 19/32 hüvelyk)
Tápellátó rész: Kb. 20 mm átmérőjű × 126 mm (¹³/₁₆ átmérőjű × 5 hüvelyk)
Tömeg: Mikrofon: Kb. 2 g (0,07 oz)
Tápellátó rész: Kb. 120 g (4,2 oz) (kábellel együtt, elem nélkül)
Mellékelt tartozékok:
Tároló tok (1)
Mikrofon tartó (1)
Szélvédő (1)
Használati utasítás (1)
Garanciafüzet (1)

Teljesítmény

Frekvencia tartomány: 40 Hz–15,000 Hz
Iránykarakterisztika: Gömb iránykarakterisztika
Kimeneti impedancia: 250 ohm ±20% (1 kHz), szimmetrikus
Érzékenység (tip.): –53 dB (2,2 mV) (0 dB = 1 V/Pa, 1 kHz)
Jel-zaj viszony: 62 dB (tip.) (IEC 179 A-súlyozott, 1 kHz, 1 Pa)
Saját zaj: 32 dB SPL (tip.) (0 dB = 2 × 10^–5 Pa)
Szélzaj*¹: Kevesebb, mint 40 dB SPL (szélvédővel)
Maximális bemeneti hangnyomásszint *²: 122 dB SPL (tip.)
Dinamikatartomány: 90 dB (tip.)
Üzemi hőmérséklet: 0°C és 60°C között (32°F és 140°F között)
Tárolási hőmérséklet: –20°C és +60°C között (–4°F és +140°F között)

*1 Az érték a mikrofonra minden irányból 2 m/sec (6,6 ft./sec.) szélsebesség alkalmazásával, és az átlagértéknek a megfelelő bemeneti hangnyomásszintre (0 dB = 2 × 10^–5 Pa) való átváltásával származik.

*2 Az érték a bemeneti szintnek a 1 kHz-es mikrofon kimeneti jelével 1% hullámforma torzításnál történő figyelembevételével, és a megfelelő bemeneti hangnyomásszintre (0 dB = 2 × 10^–5 Pa) való átváltásával származik.

Tápellátási követelmények

Normál üzemi feszültség: 1,5 V DC
Minimális üzemi feszültség: Kb. 1,1 V DC
Áramfelvétel: Kevesebb, mint 0,2 mA (1,5 V DC)
Elem élettartama: R6 mangán elem: Kb. 5000 óra
LR6 alkáli elem: Kb. 6000 óra

A tervezés és a műszaki adatok előzetes értesítés nélkül változhatnak.

Megjegyzés:
Használat előtt mindig ellenőrizze, hogy a készülék megfelelően működik-e. A SONY NEM VÁLLAL FELELŐSSÉGET SEMMILYEN KÁRÉRT, BELEÉRTVE, DE NEM KORLÁTOZVA A JELENLEGI VAGY JÖVŐBELI NYERESÉG ELVESZTÉSÉBŐL EREDŐ KÁRTÉRÍTÉST VAGY VISSZATÉRÍTÉST A KÉSZÜLÉK MEGHIBÁSODÁSA MIATT, SEM A GARANCIA
IDŐSZAK ALATT, SEM A GARANCIA LEJÁRTA UTÁN, VAGY BÁRMILYEN MÁS OKBÓL.
