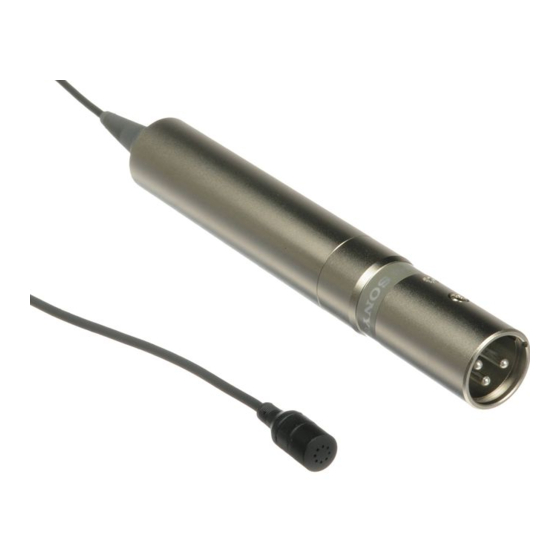

Sony ECM-44B - Electret kondensatormikrofon - Bruksanvisning

Frekvensrespons

Direktivitet

Før du bruker enheten, vennligst les denne bruksanvisningen grundig. Denne bruksanvisningen bør oppbevares for fremtidig referanse.

For kunder i Europa

Dette produktet er beregnet for bruk i følgende
Elektromagnetiske miljøer: E1 (bolig), E2 (kommersiell og lett industriell), E3 (urbane utendørs), E4 (kontrollert EMC-miljø, f.eks. TV-studio).

OBS
De elektromagnetiske feltene ved de spesifikke frekvensene kan påvirke lyden til denne enheten.

FUNKSJONER

• Kompakt og lett design gir diskret mikrofonbruk.
• Omnidireksjonell (Omni-directional) direktivitet gir klar lydopptak fra alle retninger.
• Strømforsyningssystem ved hjelp av et internt batteri.
• Lett håndterlig bæreveske.

FORHOLDSREGLER

• Mikrofonen bør aldri mistes eller utsettes for kraftige støt.
• Hold mikrofonen unna ekstremt høye temperaturer (over 60 °C eller 140 °F)
• Hvis mikrofonen brukes for nær høyttalere, vil lyden fra høyttalerne bli fanget opp og produsere en hyleeffekt (dvs. akustisk tilbakemelding). For å forhindre hyling, unngå å vende mikrofonen mot høyttalerne og hold så mye avstand fra høyttalerne som mulig.
• Mikrofon og opptaksinstrumenter bør slås på 10 minutter før de faktisk brukes. Dette sikrer stabil ytelse for mikrofonene og instrumentene.

DELERS IDENTIFIKASJON

Medfølgende tilbehør

Vindskjerm

Mikrofonholder

BATTERIDRIFT

1. Åpne batterirommet ved å vri hylsen mot klokken.
2. Sett inn et IEC-betegnelse R6 eller LR6 (størrelse AA) batteri i batterirommet.


3. Lukk rommet ved å vri hylsen med klokken. Pass på at du lukker hylsen godt, ellers kan det oppstå funksjonsfeil eller støy på grunn av løs passform.

Merknader:

• Hvis mikrofonen ikke skal brukes på lang tid, fjern batteriet for å unngå fare for korrosjon.
• Ved batterilekkasje, tørk av eventuelle avleiringer i batterirommet.
• Batterilevetiden avhenger av batteritypen som brukes. Se "Batterilevetid" i "Spesifikasjoner" nedenfor. Når batteriet er utladet, vil følsomheten reduseres og forvrengning vil høres. Når dette skjer, bytt ut med et nytt batteri.

TILKOBLINGER

Utgangskontakten på mikrofonen er av typen XLR3-12C. Koble mikrofonpluggen til mikrofoninngangen på en mikser eller en båndopptaker. Mikrofonkabelen er 3 m lang.

Hvis en lengre kabel er nødvendig, kan en skjøteledning på opptil 200 m brukes uten at det påvirker lydkvaliteten eller ytelsen. Bruk en kabel med en XLR-3-11C-kontakt i den ene enden og en passende plugg i den andre enden som samsvarer med inngangsutstyret.

Merk:
Hvis kabelkontaktforbindelse er nødvendig, vær oppmerksom på at det finnes to grunnleggende typer tilkoblinger, balansert til jord og ubalansert til jord, og lodde tilkoblinger forsiktig. Dårlig lodding kan føre til brumming.

MER OM MIKROFONBRUK

• For å redusere effekten av vind- eller pustestøy, fest den medfølgende vindskjermen til mikrofonen.
• Den medfølgende mikrofonholderen er praktisk for å feste mikrofonen til klær. Vær forsiktig så du ikke dekker mikrofonhodet.


SPESIFIKASJONER

Generelt

Type: Elektret kondensatormikrofon
Strømforsyning: IEC-betegnelse R6 eller LR6 batteri (størrelse AA)
Mikrofonutgangsterminal: XLR-3-12C type
Mikrofonkabel: Ca. 2,3 mm dia., 3 m lang (³/₃₂ tommer dia., 10 fot lang)
Dimensjoner: Mikrofon: Ca. 8,5 mm dia. ×14,5 mm (11/32 dia. × 19/32 tommer)
Strømforsyningsseksjon: Ca. 20 mm dia. × 126 mm (¹³/₁₆ dia. × 5 tommer)
Vekt: Mikrofon: Ca. 2 g (0,07 oz)
Strømforsyningsseksjon: Ca. 120 g (4,2 oz) (inkludert kabel, ikke inkludert batteri)
Medfølgende tilbehør:
Oppbevaringsveske (1)
Mikrofonholder (1)
Vindskjerm (1)
Bruksanvisning (1)
Garantibevis (1)

Ytelse

Frekvensområde: 40 Hz–15 000 Hz
Direktivitet: Omnidireksjonell (Omni-directional)
Utgangsimpedans: 250 ohm ±20 % (1 kHz), balansert
Følsomhet (typ.): –53 dB (2,2 mV) (0 dB = 1 V/Pa, 1 kHz)
Signal-til-støy-forhold: 62 dB (typ.) (IEC 179 A-vektet, 1 kHz, 1 Pa)
Egenstøy: 32 dB SPL (typ.) (0 dB = 2 × 10^–5 Pa)
Vindstøy*¹: Mindre enn 40 dB SPL (med vindskjerm)
Maksimalt innganglydtrykknivå *²: 122 dB SPL (typ.)
Dynamisk område: 90 dB (typ.)
Driftstemperatur: 0 °C til 60 °C (32 °F til 140 °F)
Lagringstemperatur: –20 °C til +60 °C (–4 °F til +140 °F)

*1 Verdi avledet ved å påføre en vindhastighet på 2 m/sek. (6,6 fot/sek.) til mikrofonen fra alle retninger, og konvertere middelverdien til det tilsvarende inngangslydtrykknivået (0 dB = 2 × 10^–5 Pa).

*2 Verdi avledet ved å ta inngangsnivået der 1 % bølgeformforvrengning oppstår med et 1 kHz mikrofonutgangssignal, og konvertere det til det tilsvarende inngangslydtrykknivået (0 dB = 2 × 10^–5 Pa).

Strømkrav

Normal driftsspenning: 1,5 V DC
Minimum driftsspenning: Ca. 1,1 V DC
Strømforbruk: Mindre enn 0,2 mA (1,5 V DC)
Batterilevetid: R6 mangaanbatteri: Ca. 5000 timer
LR6 alkalisk batteri: Ca. 6000 timer

Design og spesifikasjoner kan endres uten varsel.

Merk:
Kontroller alltid at enheten fungerer som den skal før bruk. SONY VIL IKKE VÆRE ANSVARLIG FOR SKADER AV NOE SLAG, INKLUDERT, MEN IKKE BEGRENSET TIL, KOMPENSASJON ELLER REFUSJON PÅ GRUNN AV TAP AV NÅVÆRENDE ELLER FREMTIDIGE FORTJENESTER PÅ GRUNN AV FEIL PÅ DENNE ENHETEN, ENTEN I GARANTIPERIODEN ELLER ETTER UTLØPET AV GARANTIEN, ELLER AV NOEN ANNEN GRUNN.
