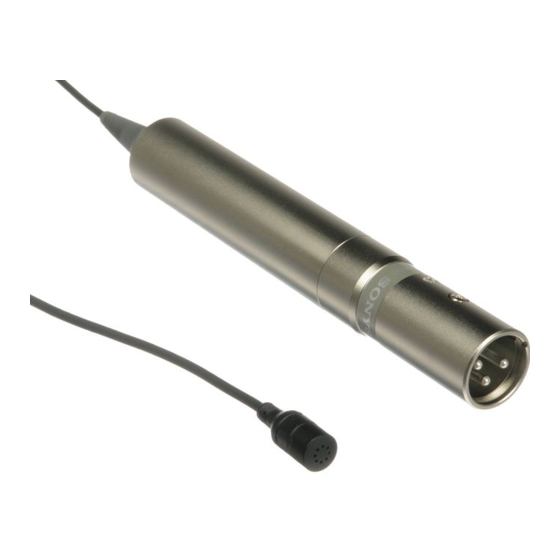

Sony ECM-44B - Elektret Kondenser Mikrofon Kullanım Kılavuzu

Frekans tepkisi

Yönelme

Üniteyi çalıştırmadan önce lütfen bu kılavuzu dikkatlice okuyun. Bu kılavuz, ileride başvurmak üzere saklanmalıdır.

Avrupa'daki müşteriler için

Bu ürün aşağıdaki ortamlarda kullanılmak üzere tasarlanmıştır:
Elektromanyetik Ortamlar: E1 (konut), E2 (ticari ve hafif sanayi), E3 (kentsel dış mekan), E4 (kontrollü EMC ortamı, örn. TV stüdyosu).

DİKKAT
Belirli frekanslardaki elektromanyetik alanlar, bu ünitenin sesini etkileyebilir.

ÖZELLİKLER

• Kompakt ve hafif tasarım, göze batmayan mikrofon kullanımına olanak tanır.
• Çok yönlü yönelme, her yönden net ses alımına olanak tanır.
• Dahili pil kullanan güç sistemi.
• Kolay taşınabilen taşıma çantası.

ÖNLEMLER

• Mikrofon asla düşürülmemeli veya aşırı şoka maruz bırakılmamalıdır.
• Mikrofonu aşırı yüksek sıcaklıklardan (60°C veya 140°F'nin üzerinde) uzak tutun.
• Mikrofon hoparlörlere çok yakın kullanılırsa, hoparlörlerden gelen ses alınır ve uluma etkisi (yani akustik geri bildirim) üretir. Ulumayı önlemek için mikrofonu hoparlörlere doğru çevirmekten kaçının ve hoparlörlerden mümkün olduğunca uzak durun.
• Mikrofon ve kayıt cihazları, fiilen kullanılmadan 10 dakika önce açılmalıdır. Bu, mikrofonların ve cihazların kararlı performansını sağlar.

PARÇA TANIMLAMA

Birlikte verilen aksesuarlar

Rüzgar siperliği

Mikrofon tutucu

PİL ÇALIŞMASI

1. Manşonu saat yönünün tersine çevirerek pil bölmesini açın.
2. Pil bölmesine bir IEC tanımı R6 veya LR6 (AA boyutu) pil yerleştirin.


3. Manşonu saat yönünde çevirerek bölmeyi kapatın. Manşonu sıkıca kapattığınızdan emin olun, aksi takdirde gevşek oturma nedeniyle arıza veya gürültü oluşabilir.

Notlar:

• Mikrofon uzun süre kullanılmayacaksa, korozyon olasılığını önlemek için pili çıkarın.
• Pil sızıntısı durumunda, pil bölmesindeki kalıntıları silin.
• Pil ömrü, kullanılan pil türüne bağlıdır. Aşağıdaki "Teknik Özellikler" bölümündeki "Pil ömrü" bölümüne bakın. Pil bittiğinde, hassasiyet azalacak ve bozulma duyulacaktır. Bu durumda, yeni bir pille değiştirin.

BAĞLANTILAR

Mikrofonun çıkış konektörü XLR3-12C tipidir. Mikrofon fişini bir mikserin veya teyp kaydedicinin mikrofon girişine bağlayın. Mikrofon kablosu 3 m (10 fit) uzunluğundadır.

Daha uzun bir kablo gerekliyse, ses kalitesini veya performansı etkilemeden 200 m'ye (660 fit) kadar bir uzatma kablosu kullanılabilir. Bir ucunda XLR-3-11C konektörü ve diğer ucunda giriş ekipmanına uygun bir fiş bulunan bir kablo kullanın.

Not:
Kablo konektörü bağlantısı gerekliyse, toprağa dengeli ve toprağa dengesiz olmak üzere iki temel bağlantı türü olduğunu ve lehim bağlantılarını dikkatlice yapın. Kötü lehimleme, uğultu alımına neden olabilir.

MİKROFON KULLANIMI HAKKINDA DAHA FAZLASI

• Rüzgar veya nefes gürültüsünün etkisini azaltmak için birlikte verilen rüzgar siperliğini mikrofona takın.
• Birlikte verilen mikrofon tutucu, mikrofonu giysilere takmak için uygundur. Mikrofon kafasını kapatmamaya dikkat edin.


TEKNİK ÖZELLİKLER

Genel

Tip: Elektret kondenser mikrofon
Güç kaynağı: IEC tanımı R6 veya LR6 pil (AA boyutu)
Mikrofon çıkış terminali: XLR-3-12C tipi
Mikrofon kablosu: Yaklaşık 2,3 mm çap, 3 m uzunluğunda (³/₃₂ inç çap, 10 fit uzunluğunda)
Boyutlar: Mikrofon: Yaklaşık 8,5 mm çap ×14,5 mm (11/32 çap × 19/32 inç)
Güç kaynağı bölümü: Yaklaşık 20 mm çap × 126 mm (¹³/₁₆ çap × 5 inç)
Kütle: Mikrofon: Yaklaşık 2 g (0,07 oz)
Güç kaynağı bölümü: Yaklaşık 120 g (4,2 oz) (kablo dahil, pil hariç)
Birlikte verilen aksesuarlar:
Saklama kutusu (1)
Mikrofon tutucu (1)
Rüzgar siperliği (1)
Kullanım Talimatları (1)
Garanti kitapçığı (1)

Performans

Frekans aralığı: 40 Hz–15.000 Hz
Yönelme: Çok yönlü
Çıkış empedansı: 250 ohm ±20% (1 kHz), dengeli
Hassasiyet (tipik): –53 dB (2,2 mV) (0 dB = 1 V/Pa, 1 kHz)
Sinyal-gürültü oranı: 62 dB (tipik) (IEC 179 A ağırlıklı, 1 kHz, 1 Pa)
Doğal gürültü: 32 dB SPL (tipik) (0 dB = 2 × 10^–5 Pa)
Rüzgar gürültüsü*¹: 40 dB SPL'den az (rüzgar siperliği ile)
Maksimum giriş ses basıncı seviyesi *²: 122 dB SPL (tipik)
Dinamik aralık: 90 dB (tipik)
Çalışma sıcaklığı: 0°C ila 60°C (32°F ila 140°F)
Saklama sıcaklığı: –20°C ila +60°C (–4°F ila +140°F)

*1 Her yönden mikrofona 2 m/sn (6,6 ft/sn) rüzgar hızı uygulanarak ve ortalama değer eşdeğer giriş ses basıncı seviyesine (0 dB = 2 × 10^–5 Pa) dönüştürülerek elde edilen değer.

*2 1 kHz mikrofon çıkış sinyali ile %1 dalga formu bozulmasının meydana geldiği giriş seviyesi alınarak ve eşdeğer giriş ses basıncı seviyesine (0 dB = 2 × 10^–5 Pa) dönüştürülerek elde edilen değer.

Güç gereksinimleri

Normal çalışma voltajı: 1,5 V DC
Minimum çalışma voltajı: Yaklaşık 1,1 V DC
Akım tüketimi: 0,2 mA'dan az (1,5 V DC)
Pil ömrü: R6 manganez pil: Yaklaşık 5.000 saat
LR6 alkalin pil: Yaklaşık 6.000 saat

Tasarım ve teknik özellikler önceden haber verilmeksizin değiştirilebilir.

Not:
Kullanmadan önce daima ünitenin düzgün çalıştığını doğrulayın. SONY, GARANTİ SÜRESİ İÇİNDE VEYA GARANTİ SÜRESİNİN DOLMASINDAN SONRA VEYA BAŞKA HERHANGİ BİR NEDENLE BU ÜNİTENİN ARIZASI NEDENİYLE MEVCUT VEYA MUHTEMEL KÂR KAYBINDAN KAYNAKLANAN TAZMİNAT VEYA GERİ ÖDEME DAHİL ANCAK BUNLARLA SINIRLI OLMAMAK ÜZERE HİÇBİR ZARARDAN SORUMLU OLMAYACAKTIR.
