Manual del Micrófono de Condensador Electret Sony ECM-MS2
Características
- Estéreo MS para un tono de sonido y localización naturales
El estéreo MS captura el campo de sonido circundante de manera confiable con un tono de sonido y localización naturales. - Soporte para grabación monoaural
La grabación monoaural es compatible simplemente al no conectar el cable del canal R. - Paravientos resistente adjunto para vientos fuertes
Reduce el ruido causado por vientos fuertes en exteriores y otros entornos afectados. - Compacto y ligero
Longitud de 137 mm y masa de 160 g, lo que facilita su uso y transporte. - Tipo de fuente de alimentación externa
Admite una fuente de alimentación externa de 40 V a 52 V CC.

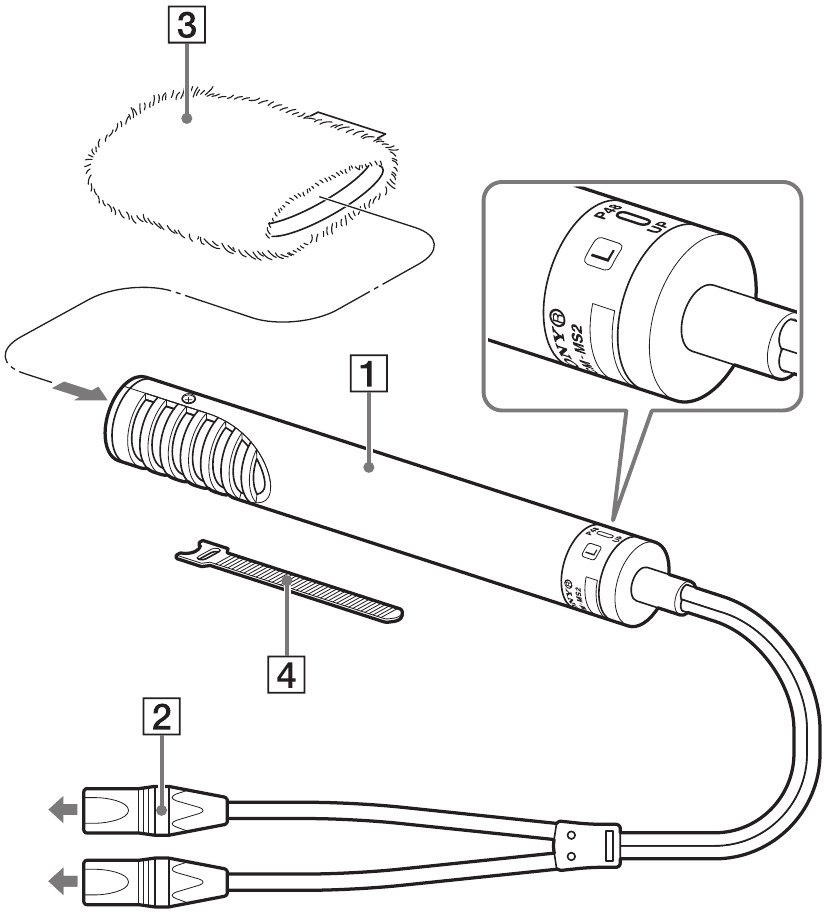

Nombres y Funciones de las Partes
- Micrófono
Al montar el micrófono en una videocámara, asegúrese de que la marca "UP" (arriba) en la etiqueta del micrófono esté orientada hacia arriba. - Conectores de salida (tipo XLR-3-12C) (blanco: canal L, rojo: canal R)
Emite el sonido capturado por el micrófono. También suministra energía desde la fuente de alimentación externa. - Paravientos
Adjunte al micrófono![]()
para reducir el ruido del viento y la respiración. - Abrazadera de cable
Úselo para agrupar y sujetar el cable del micrófono.
para reducir el ruido del viento y la respiración.Modo de Captación de Sonido
El modo de captación de sonido está determinado por el estado de la fuente de alimentación de un dispositivo externo a los canales L y R, o por el modo de captación de sonido configurado en la videocámara, como se muestra en la siguiente tabla. Si el conector del canal R no está conectado, la captación de sonido estará en modo monoaural.
| Modo de captación de sonido | Fuente de alimentación a los canales L y R / configuración de la videocámara |
| Estéreo | L: ON (encendido); R: ON (encendido) / Estéreo |
| Monoaural | L: ON (encendido); R: OFF (apagado) / Mono |
Modo estéreo

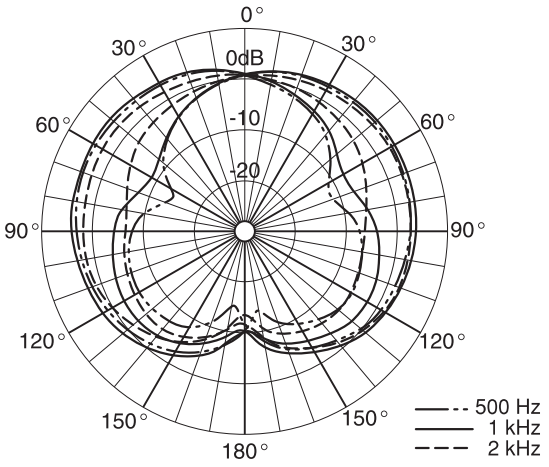

Directividad

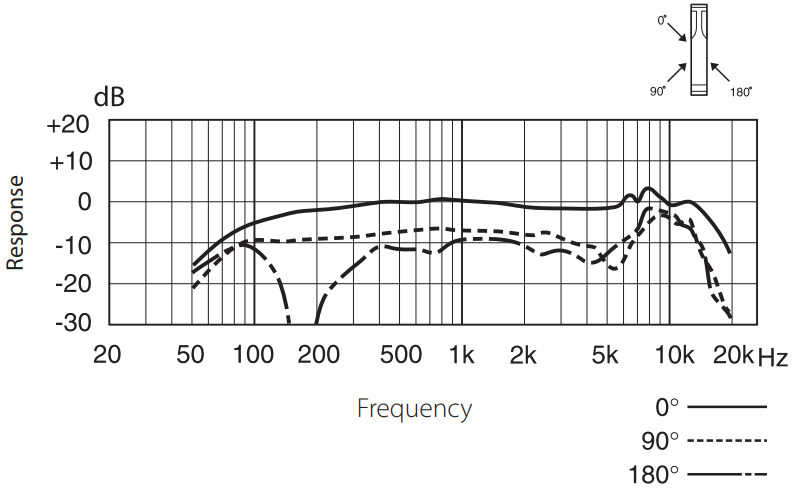

Diagrama de respuesta de frecuencia
Modo monoaural

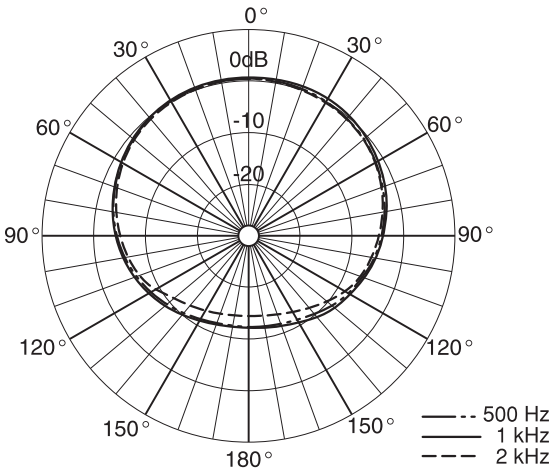

Directividad

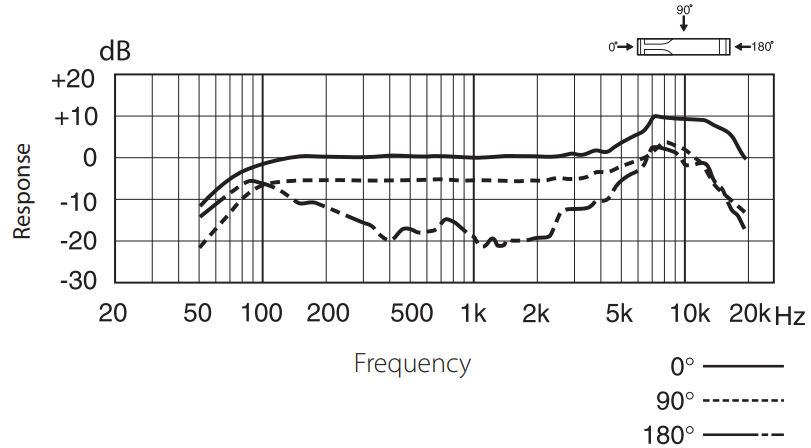

Diagrama de respuesta de frecuencia
Para obtener detalles sobre las operaciones del menú en la videocámara, consulte el manual de operación suministrado con la videocámara.
Fuente de Alimentación
Este micrófono se alimenta únicamente desde una fuente externa. Conecte el conector de salida
del micrófono a un dispositivo de fuente de alimentación externa, como una fuente de alimentación de CA Sony o un dispositivo equivalente, o al conector de micrófono de un mezclador de audio o videocámara.
Notas
- Antes de conectar el micrófono a una videocámara u otro dispositivo, verifique que esté equipado con un conector de entrada de micrófono de 40 V a 52 V.
- No se puede utilizar un cable no balanceado con este micrófono. Asegúrese de utilizar un cable de micrófono balanceado.
Notas de Uso
- Los micrófonos son delicados. No lo deje caer, golpee ni lo someta a golpes excesivos.
- Evite el uso o almacenamiento prolongado en ambientes con alta humedad o temperaturas superiores a 60 °C (140 °F).
- Si se produce retroalimentación acústica durante el uso (se escucha un sonido de aullido proveniente de los altavoces), apunte el micrófono lejos de los altavoces o aumente la distancia entre el micrófono y los altavoces.
Especificaciones
| Tipo | Micrófono de condensador electret |
| Tipo estéreo | Micrófono estéreo MS (Mid-Side) |
| Fuente de alimentación | Fuente de alimentación externa de 40 V a 52 V CC (IEC 61938 P48) |
| Consumo de corriente | Estéreo: 3 mA o menos × 2 canales Monoaural: 3 mA o menos |
| Conector de salida | Tipo XLR-3-12C (2) |
| Dimensiones | ø24 × 137 mm (ø31/32 × 5 1/2 in.) |
| Masa | Aprox. 160 g (5.6 oz.) |
| Accesorios suministrados | Paravientos (1), abrazadera de cable (1), Instrucciones de funcionamiento (Operating Instructions) (1), folleto de garantía (warranty booklet) (1) |
| Respuesta de frecuencia | Estéreo: 80 Hz a 20,000 Hz Monoaural: 70 Hz a 20,000 Hz |
| Directividad | Unidireccional |
| Impedancia de salida | 30 Ω ± 20% (1 kHz), balanceado |
| Sensibilidad (típ.) | Estéreo: −32 dB1) (25.1 mV) Monoaural: −36 dB1) (15.8 mV) |
| Relación señal/ruido | 69 dB (típ.) (IEC 179 ponderado A, 1 kHz, 1 Pa) |
| Ruido inherente | 2 5 dB SPL (típ.)2) |
| Ruido del viento3) | 45 dB SPL o menos (con paravientos) 65 dB SPL o menos (sin paravientos) |
| Nivel máximo de presión sonora de entrada | 125 dB SPL (típ.) (nivel de entrada para una distorsión de forma de onda de señal de salida del 1% a 1 kHz, convertido en nivel de presión sonora equivalente)2) |
| Rango dinámico | 100 dB (típ.) |
| Temperatura de funcionamiento | 0°C a 50°C (32°F a 122°F) |
| Temperatura de almacenamiento | −20°C a +60°C (−4°F a +140°F) |
1) 0 dB = 1 V/Pa, 1 kHz
2) 0 dB SPL = 2 × 10−5 Pa
3) El ruido del viento es el valor medido aplicando una velocidad del viento de 2 m/s (6.6 ft/s) al micrófono desde todas las direcciones. El valor medio de salida de ruido se convierte al nivel de presión sonora de entrada equivalente (0 dB SPL = 2 × 10−5 Pa).
El diseño y las especificaciones están sujetos a cambios sin previo aviso.
Nota
Siempre verifique que la unidad esté funcionando correctamente antes de usarla. SONY NO SERÁ RESPONSABLE POR DAÑOS DE NINGÚN TIPO, INCLUYENDO, PERO NO LIMITADO A, COMPENSACIÓN O REEMBOLSO A CUENTA DE LA PÉRDIDA DE GANANCIAS PRESENTES O FUTURAS DEBIDO A LA FALLA DE ESTA UNIDAD, YA SEA DURANTE EL PERÍODO DE GARANTÍA O DESPUÉS DEL VENCIMIENTO DE LA GARANTÍA, O POR CUALQUIER OTRA RAZÓN.
