JL Audio 15W3v2-D2, 15W3v2-D4 - Manuál k subwooferům
Blahopřejeme vám ke koupi subwooferu JL Audio. Váš subwoofer JL Audio je precizní reproduktor, který byl navržen tak, aby ve vašem vozidle produkoval sub-bass výkon nejvyšší kvality. Autorizovaní prodejci JL Audio mají rozsáhlé technické informace pro mnoho různých aplikací vašeho nového reproduktoru. Mají také znalosti, dovednosti a nástroje k vybudování vysoce kvalitní ozvučnice, která maximalizuje výkon vašeho reproduktoru. Důrazně doporučujeme, abyste si nechali ozvučnici postavit autorizovaným prodejcem JL Audio.
Uvnitř naleznete specifikace a dvě doporučené ozvučnice pro váš reproduktor; jedna je uzavřená ozvučnice, druhá je bassreflexová konstrukce. Oba typy ozvučnic vám poskytnou vynikající kvalitu zvuku a rozšíření nízkých frekvencí. Uzavřená ozvučnice je lepší volbou, pokud je prostor extrémně omezený, ale bassreflexová ozvučnice bude produkovat o 3 dB vyšší výkon při stejném výkonu, pokud máte k dispozici více prostoru.
Pokud se rozhodnete postavit jednu z těchto ozvučnic sami, musíte nechat konstrukci boxu zkontrolovat a schválit autorizovaným prodejcem JL Audio, aby platila 1letá omezená záruka. Přečtěte si prosím pozorně informace o záruce.

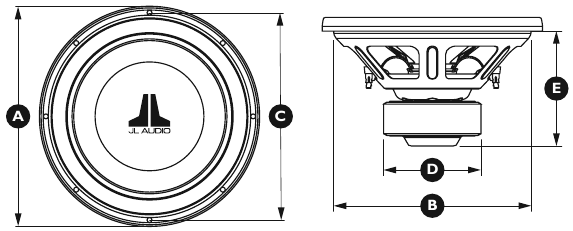

15W3v2 FYZICKÉ SPECIFIKACE SUBWOOFERU
MOŽNOSTI ZAPOJENÍ

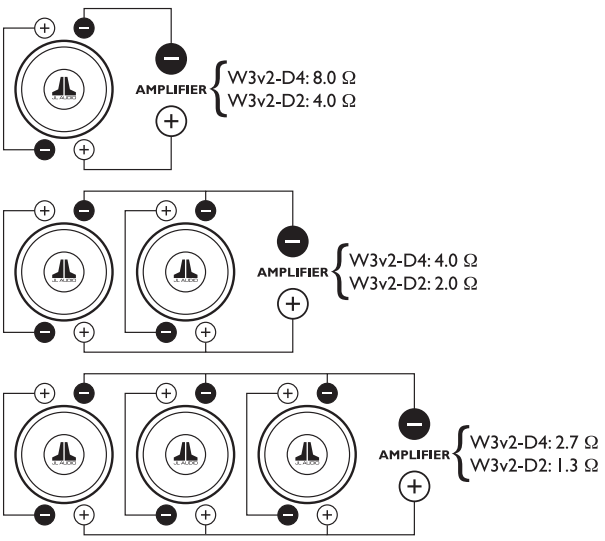

CÍVKY W3v2 V SÉRII:

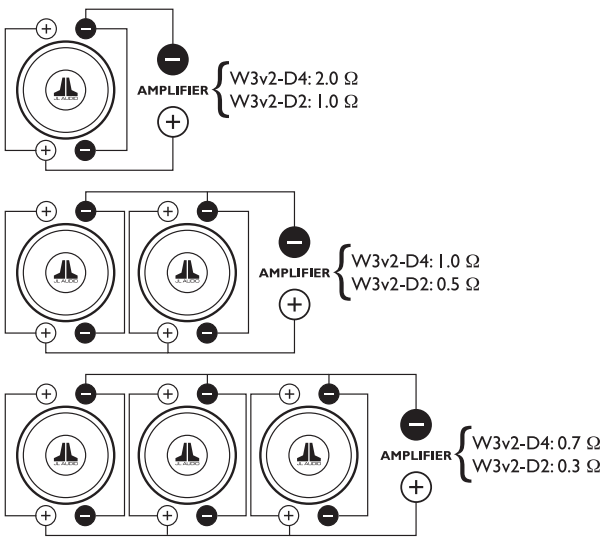

CÍVKY W3v2 PARALELNĚ:

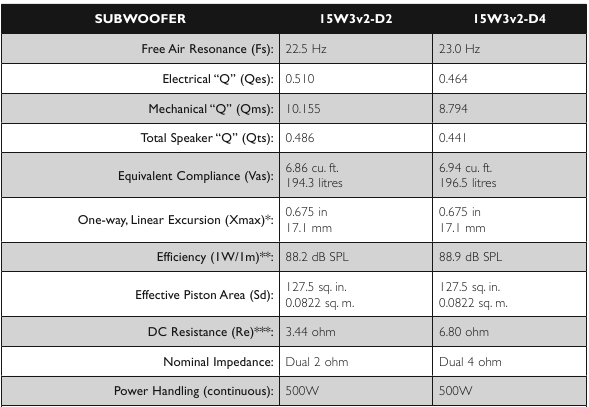

15W3v2 TECHNICKÉ SPECIFIKACE SUBWOOFERU
* Specifikace Xmax jsou odvozeny metodou jednostranného přesahu cívky bez použití korekčních faktorů.
** Účinnost (1W/1m) není přesným ukazatelem výstupní kapacity subwooferu a neměla by být používána jako srovnání s jinými subwoofery k určení, který je "hlasitější".
*** Re (DC odpor) se měří s cívkami zapojenými do série, pro paralelní zapojení vydělte Re 4. Všechny ostatní specifikace zůstávají stejné.
Všechny specifikace se mohou změnit bez předchozího upozornění.

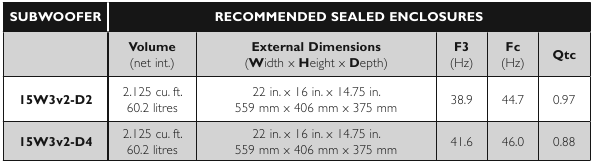

DOPORUČENÉ UZAVŘENÉ OZVUČNICE

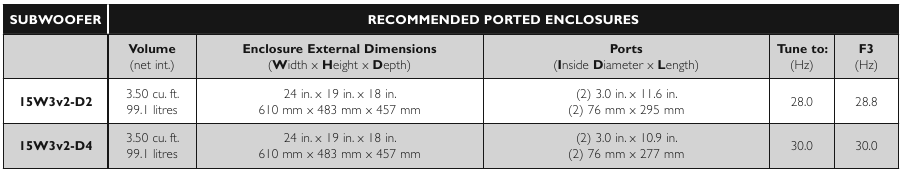

DOPORUČENÉ BASSREFLEXOVÉ OZVUČNICE

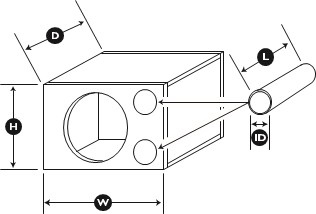

- Uvedená doporučení pro ozvučnice jsou vnější rozměry, které předpokládají použití materiálu o tloušťce 3/4" (19 mm). Pokud používáte materiál o tloušťce 5/8" (16 mm), odečtěte 1/4" (6,5 mm) od každého rozměru. Nepoužívejte žádný materiál o tloušťce menší než 5/8" (16 mm), protože by to mohlo ohrozit tuhost ozvučnice.
- Všechny objemy ozvučnic uvedené výše jsou čisté vnitřní objemy! Výtlak měniče, výtlak portu a výtlak výztuhy musí být přičteny k získání konečného hrubého vnitřního objemu. Všechny výše uvedené rozměry ozvučnice to již zohledňují.
- Při použití více subwooferů ve společné ozvučnici budete muset přepočítat rozměry ozvučnice a portu. Pro pomoc kontaktujte svého autorizovaného prodejce JL Audio nebo technickou podporu JL Audio na čísle 954-443-1100.
- Doporučujeme používat tento reproduktor v bi-zesilovaném systému s vysoce kvalitními satelitními reproduktory a vysoce kvalitním zesilovačem. Nedoporučujeme používat tento subwoofer s pasivní výhybkou (cívkou), protože tento typ zařízení nepříznivě ovlivní výkon.
 | Dlouhodobé vystavení hladinám akustického tlaku přesahujícím 100 dB může způsobit trvalou ztrátu sluchu. Tento vysoce výkonný reproduktor může tuto úroveň překročit. Prosím, buďte při jeho provozu zdrženliví, abyste si zachovali schopnost užívat si jeho věrnost. |
 | |
| Při instalaci subwooferu do vozidla je nesmírně důležité pevně zajistit ozvučnici. Doporučujeme přišroubovat ozvučnici skrz kov podlahy nebo rám vozidla pomocí podložek velkého průměru pro zpevnění. Pokud ozvučnice není pevně připevněna, může se při kolizi stát projektilem. To je zvláště důležité v hatchbacku, kombi, sportovním užitkovém vozidle nebo dodávce. | |
| |

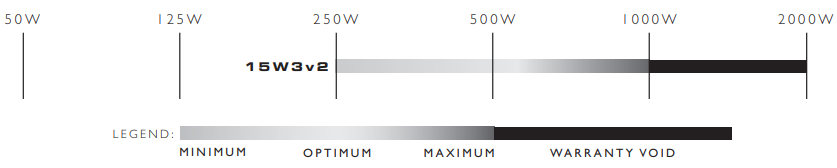

DOPORUČENÝ TRVALÝ (RMS) VÝKONOVÝ ROZSAH PRO JEDEN SUBWOOFER
STŘEDNĚ ŠEDÁ (MINIMUM)
Z hlediska spolehlivosti představuje tato zóna velmi pohodlný provozní výkonový rozsah pro každý měnič. Tato úroveň výkonu nebude reproduktor namáhat, ale také z něj nevytáhne veškerý jeho výkonový potenciál.
Použití menšího než minimálního výkonu reproduktor nepoškodí, ale může vést k neuspokojivému výkonu.
SVĚTLE ŠEDÁ (OPTIMUM)
Tato zóna představuje nejlepší kompromis mezi dlouhodobou spolehlivostí, vysokým výstupem a nízkým zkreslením a je soustředěna na trvalý výkon každého reproduktoru (jak je uvedeno v jeho specifikacích). V této zóně plně využijete optimální rozsah výkonu reproduktoru s nízkým zkreslením bez zbytečného rizika selhání.
TMAVĚ ŠEDÁ (MAXIMUM)
V této zóně bude ohrožen výstup s nízkým zkreslením a dlouhodobá spolehlivost (zejména agresivním uživatelem). Zvýšením výkonu do této zóny se získá o něco více SPL, ale obvykle ne více než 2 dB ve srovnání se světle šedou zónou. Čím blíže jste k černé zóně, tím vyšší je pravděpodobnost selhání měniče. Pracujte opatrně.
ČERNÁ (ZÁRUKA NEPLATÍ)
Nedoporučujeme provozovat reproduktory na této úrovni výkonu. V této zóně existuje velmi vysoká pravděpodobnost, že měnič selže v důsledku nadměrného tepla a/nebo mechanického namáhání.
Na subwoofery provozované na těchto úrovních výkonu se NEVZTAHUJE záruka.
JL Audio nabízí rozsáhlou řadu vysoce výkonných subwooferů, které se hodí pro širokou škálu aplikací ozvučnic a výkonu. Při navrhování systémů s našimi měniči je velmi důležité dosáhnout dobrého sladění výkonu mezi zesilovačem subwooferu a schopnostmi subwooferu. Úrovně výkonu uvedené ve výše uvedené tabulce představují trvalý (RMS) výkon zesilovače na reproduktor a předpokládají, že uživatel bude pravidelně plně využívat tento výkon bez drastického přetěžování zesilovače(ů). Ujistěte se, že do svých výpočtů zahrnete impedanci systému a celkový počet subwooferů. Dodržování těchto doporučení pro výkon povede k systémům, které jsou spolehlivé a zábavné.
Stáhnout návod
Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.
