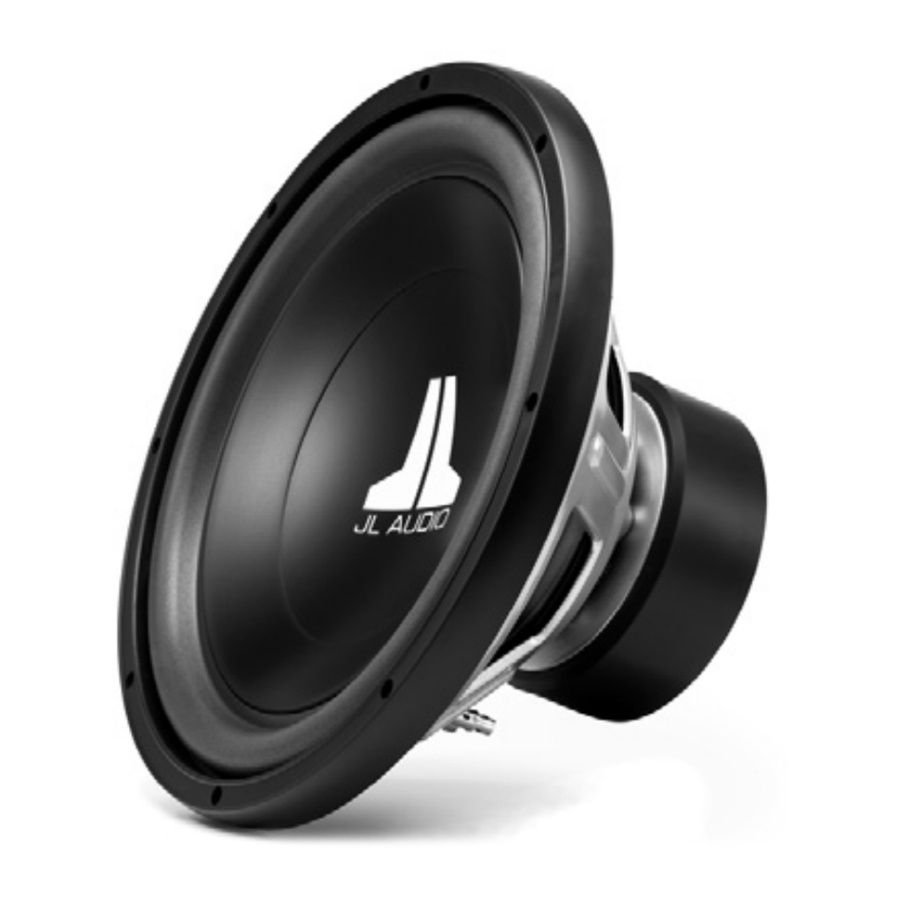

JL Audio 15W3v2-D2, 15W3v2-D4 - Subwoofers Handleiding
Gefeliciteerd met uw aankoop van een JL Audio subwoofer component. Uw JL Audio subwoofer is een precisie luidspreker die is ontworpen om de hoogste kwaliteit sub-basprestaties in uw voertuig te produceren. Geautoriseerde JL Audio dealers beschikken over uitgebreide technische informatie voor veel verschillende toepassingen van uw nieuwe speaker. Ze hebben ook de kennis, vaardigheden en hulpmiddelen om een hoogwaardige behuizing te bouwen die de prestaties van uw speaker maximaliseert. We raden u ten zeerste aan om uw behuizing te laten bouwen door een geautoriseerde JL Audio dealer.
Binnenin vindt u specificaties en twee aanbevolen behuizingen voor uw speaker; een is een gesloten behuizing, de andere is een gepoort ontwerp. Beide soorten behuizingen geven u een uitstekende geluidskwaliteit en lage-frequentie-extensie. De gesloten behuizing is een betere keuze als de ruimte extreem beperkt is, maar de gepoorte behuizing produceert 3dB meer output bij hetzelfde vermogen als u de extra ruimte hebt om mee te werken.
Als u besluit om zelf een van deze behuizingen te bouwen, moet u de constructie van de box laten inspecteren en goedkeuren door uw geautoriseerde JL Audio dealer om de beperkte garantie van 1 jaar geldig te laten zijn. Lees de garantie-informatie zorgvuldig door.
15W3v2 SUBWOOFER FYSIEKE SPECIFICATIES
BEDRADINGSMOGELIJKHEDEN
W3v2 SPOELEN IN SERIE:
W3v2 SPOELEN PARALLEL:
15W3v2 SUBWOOFER TECHNISCHE SPECIFICATIES
* Xmax specificaties zijn afgeleid via eenzijdige spreekspoel overhang methode zonder correctie factoren toegepast.
** Efficiency (1W/1m) is geen nauwkeurige indicator van de output capaciteit van een subwoofer en zou niet moeten worden gebruikt als een vergelijking met andere subwoofers om te bepalen welke "luider" is.
*** Re (DC weerstand) wordt gemeten met de spreekspoelen in serie, voor parallel geschakelde specificatie deel Re door 4. Alle andere specificaties blijven hetzelfde.
Alle specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
AANBEVOLEN GESLOTEN BEHUIZINGEN
AANBEVOLEN GEPOORTE BEHUIZINGEN
- De hierboven vermelde behuizing aanbevelingen zijn extern afmetingen die uitgaan van het gebruik van 3/4" (19mm) dik materiaal. Als u 5/8" (16mm) dik materiaal gebruikt, trek dan 1/4" (6.5mm) van elke afmeting af. Gebruik geen materiaal met een dikte van minder dan 5/8" (16mm), omdat dit de stijfheid van de behuizing kan aantasten.
- Alle hierboven vermelde behuizing volumes zijn netto interne volumes! Driver verplaatsing, poort verplaatsing en beugel verplaatsing moeten worden toegevoegd om het uiteindelijke bruto interne volume te verkrijgen. Alle bovenstaande behuizing afmetingen hebben hier al rekening mee gehouden.
- Wanneer u meerdere subwoofers in een gemeenschappelijke behuizing gebruikt, moet u de behuizing en poort afmetingen opnieuw berekenen. Neem contact op met uw geautoriseerde JL Audio dealer of JL Audio Technical Support op 954-443-1100 voor hulp.
- Wij raden het gebruik van deze speaker aan in een bi-versterkt systeem met behulp van hoogwaardige satelliet speakers en een hoogwaardige versterker. We raden het gebruik van deze subwoofer niet aan met een passieve crossover (spoel), omdat dit type apparaat de prestaties negatief beïnvloedt.
 | Langdurige blootstelling aan geluidsdrukniveaus van meer dan 100dB kan permanent gehoorverlies veroorzaken. Deze high-performance speaker kan dit niveau overschrijden. Oefen alstublieft terughoudendheid bij het gebruik ervan om uw vermogen om van de betrouwbaarheid ervan te genieten te behouden. |
 | |
| Bij het installeren van een subwoofer in uw voertuig is het uiterst belangrijk om de behuizing stevig vast te zetten. We raden aan om de behuizing door het metaal van de bodemplaat of het frame van het voertuig te bouten met grote diameter ringen ter versterking. Als een behuizing niet stevig is bevestigd, kan het een projectiel worden bij een botsing. Dit is vooral belangrijk in een hatchback, stationwagen, sport utility vehicle of busje. | |
| |
AANBEVOLEN CONTINU (RMS) VERMOGENSBEREIK VOOR ÉÉN SUBWOOFER DRIVER
MIDDELGRIJS (MINIMUM)
Vanuit het oogpunt van betrouwbaarheid vertegenwoordigt deze zone een zeer comfortabel werkvermogensbereik voor elke driver. Dit vermogensniveau zal de woofer niet belasten, maar zal ook niet al zijn prestatiepotentieel benutten.
Gebruik van minder dan het minimum vermogensniveau zal de woofer niet beschadigen, maar kan leiden tot onbevredigende prestaties.
LICHTGRIJS (OPTIMUM)
Deze zone vertegenwoordigt het beste compromis tussen betrouwbaarheid op lange termijn, high-output en low-distortion prestaties en is gecentreerd op het continue vermogen van elke woofer (zoals gepubliceerd in de specificaties). In deze zone profiteert u optimaal van het optimale, low-distortion prestatiebereik van de woofer zonder onnodig risico op storing.
DONKERGRIJS (MAXIMUM)
In deze zone worden low-distortion output en betrouwbaarheid op lange termijn aangetast (vooral door een agressieve gebruiker). Er wordt iets meer SPL verkregen door het vermogen in deze zone te duwen, maar meestal niet meer dan 2dB, vergeleken met de lichtgrijze zone. Hoe dichter u bij de zwarte zone bent, hoe groter de kans op driver uitval. Wees voorzichtig bij het gebruik.
ZWART (GARANTIE VERVALT)
We raden het niet aan om woofers op dit vermogensniveau te gebruiken. In deze zone is er een zeer grote kans dat de driver uitvalt als gevolg van overmatige hitte en/of mechanische stress.
Subwoofer drivers die op deze vermogensniveaus worden gebruikt, vallen NIET onder de garantie.
JL Audio biedt een uitgebreide lijn van high-performance subwoofer drivers om te passen in een breed scala aan behuizingen en vermogenstoepassingen. Bij het ontwerpen van systemen met onze drivers is het erg belangrijk om een goede vermogensafstemming te bereiken tussen de subwoofer versterker en de capaciteiten van de subwoofer driver. De vermogensniveaus die in de bovenstaande tabel worden vermeld, vertegenwoordigen continu (RMS) versterker vermogen per woofer en gaan ervan uit dat de gebruiker regelmatig volledig gebruik zal maken van dat vermogen zonder de versterker(s) drastisch te oversturen. Zorg ervoor dat u de systeem impedantie en het totale aantal subwoofers in uw berekeningen meeneemt. Het naleven van deze vermogens aanbevelingen zal resulteren in systemen die zowel betrouwbaar als plezierig zijn.
