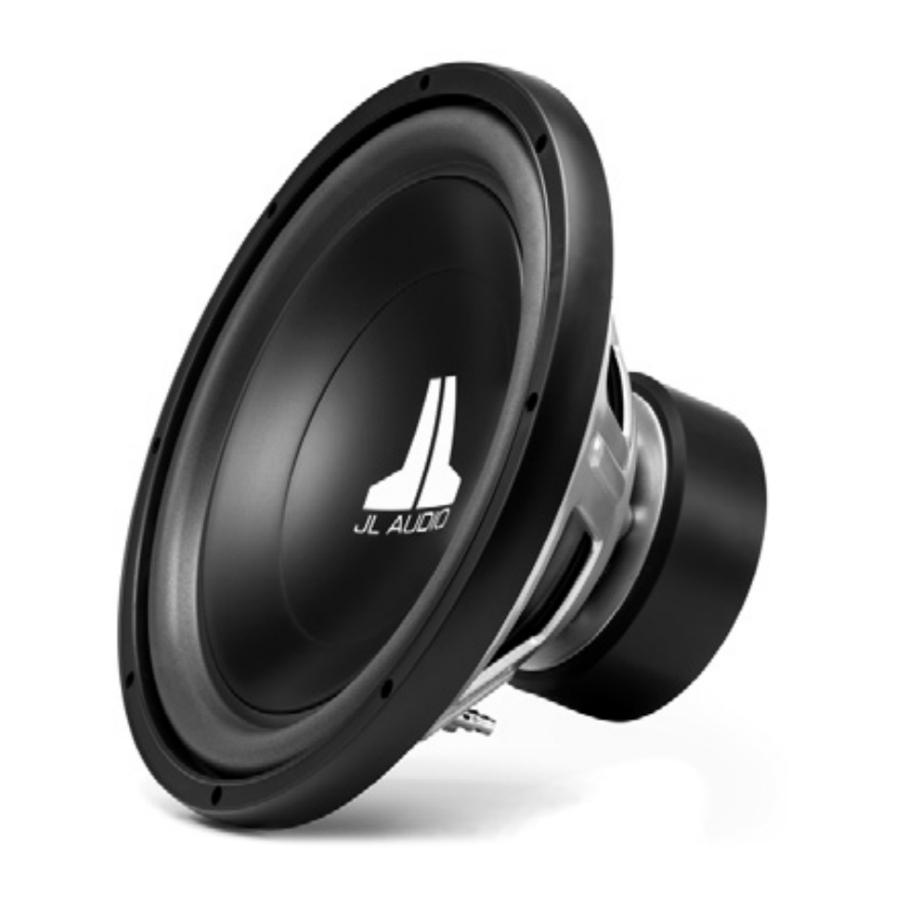

JL Audio 15W3v2-D2, 15W3v2-D4 - Mélynyomók Kézikönyve
Gratulálunk a JL Audio mélynyomó komponensének megvásárlásához. Az Ön JL Audio mélynyomója egy precíziós hangszóró, amelyet arra terveztek, hogy a legjobb minőségű mélyhang teljesítményt nyújtsa járművében. A hivatalos JL Audio kereskedők kiterjedt műszaki információkkal rendelkeznek az új hangszóró számos különböző alkalmazásához. Rendelkeznek továbbá a tudással, készségekkel és eszközökkel egy kiváló minőségű doboz megépítéséhez, amely maximalizálja a hangszóró teljesítményét. Nyomatékosan javasoljuk, hogy a dobozt egy hivatalos JL Audio kereskedő építse meg.
Belül megtalálja a hangszóró specifikációit és két ajánlott dobozt; az egyik egy zárt doboz, a másik egy portolt kialakítás. Mindkét típusú doboz kiváló hangminőséget és alacsony frekvenciás kiterjesztést biztosít. A zárt doboz jobb választás, ha a hely rendkívül szűkös, de a portolt doboz 3 dB-lel nagyobb teljesítményt produkál ugyanazon a teljesítményen, ha van extra hely a munkához.
Ha úgy dönt, hogy maga építi meg az egyik ilyen dobozt, a doboz szerkezetét a hivatalos JL Audio kereskedőjének ellenőriznie és jóvá kell hagynia ahhoz, hogy az 1 éves korlátozott garancia érvényes legyen. Kérjük, figyelmesen olvassa el a garanciális információkat.
15W3v2 MÉLYNYOMÓ FIZIKAI SPECIFIKÁCIÓK
KÁBELEZÉSI LEHETŐSÉGEK
W3v2 HANGTEKERCS SZERIESEN:
W3v2 HANGTEKERCS PÁRHUZAMOSAN:
15W3v2 MÉLYNYOMÓ MŰSZAKI SPECIFIKÁCIÓK
* Az Xmax specifikációkat egyirányú hangtekercs túlnyúlási módszerrel nyerik, korrekciós tényezők alkalmazása nélkül.
** A hatékonyság (1W/1m) nem pontos mutatója a mélynyomó teljesítményének, és nem használható más mélynyomókkal való összehasonlításra annak megállapításához, hogy melyik a "hangosabb".
*** A Re (DC ellenállás) a hangtekercsek soros kapcsolásával mérve, párhuzamos vezetékes specifikáció esetén ossza el a Re-t 4-gyel. Minden más specifikáció változatlan marad.
Minden specifikáció előzetes értesítés nélkül változhat.
AJÁNLOTT ZÁRT DOBOZOK
AJÁNLOTT PORTOZOTT DOBOZOK
- A fent felsorolt doboz ajánlások külső méretek, amelyek 3/4" (19mm) vastag anyag használatát feltételezik. Ha 5/8" (16mm) vastag anyagot használ, vonjon le 1/4" (6.5mm)-t minden méretből. Ne használjon 5/8" (16mm)-nél kisebb vastagságú anyagot, mert ez veszélyeztetheti a doboz merevségét.
- A fent felsorolt összes doboz térfogata nettó belső térfogat! A meghajtó elmozdulását, a port elmozdulását és a merevítő elmozdulását hozzá kell adni a végső bruttó belső térfogat eléréséhez. A fenti összes dobozméret ezt már figyelembe vette.
- Ha több mélynyomót használ egy közös dobozban, újra kell számolnia a doboz és a port méreteit. Segítségért forduljon a hivatalos JL Audio kereskedőjéhez vagy a JL Audio műszaki támogatásához a 954-443-1100-as telefonszámon.
- Javasoljuk, hogy ezt a hangszórót egy bi-amplified rendszerben használja kiváló minőségű műholdas hangszórókkal és egy kiváló minőségű erősítővel. Nem javasoljuk ennek a mélynyomónak a passzív keresztváltóval (tekerccsel) való használatát, mivel ez a típusú eszköz károsan befolyásolja a teljesítményt.
 | A 100 dB feletti hangnyomásszintnek való hosszan tartó kitettség maradandó halláskárosodást okozhat. Ez a nagy teljesítményű hangszóró meghaladhatja ezt a szintet. Kérjük, gyakoroljon önmérsékletet a működtetése során, hogy megőrizze a hűségének élvezetét. |
 | |
| Amikor mélynyomót szerel be a járművébe, rendkívül fontos, hogy a dobozt szilárdan rögzítse. Javasoljuk, hogy a dobozt nagy átmérőjű alátétekkel megerősítve csavarozza át a padlólemez fémjén vagy a jármű vázán. Ha egy doboz nincs szilárdan rögzítve, ütközéskor lövedékké válhat. Ez különösen fontos ferdehátú, kombi, sportterepjáró vagy furgon esetén. | |
| |
AJÁNLOTT FOLYAMATOS (RMS) TELJESÍTMÉNY TARTOMÁNY EGY MÉLYNYOMÓ MEGHATÓHOZ
KÖZEPES SZÜRKE (MINIMUM)
Megbízhatósági szempontból ez a zóna nagyon kényelmes üzemi teljesítménytartományt jelent minden meghajtó számára. Ez a teljesítményszint nem terheli meg a mélysugárzót, de nem is hozza ki a teljesítményének teljes potenciálját.
A minimális teljesítményszintnél kevesebb használata nem károsítja a mélysugárzót, de nem kielégítő teljesítményt eredményezhet.
VILÁGOS SZÜRKE (OPTIMUM)
Ez a zóna a legjobb kompromisszumot képviseli a hosszú távú megbízhatóság, a nagy teljesítmény és az alacsony torzítási teljesítmény között, és az egyes mélysugárzók folyamatos teljesítményértékére (a specifikációkban közzétett módon) van központosítva. Ebben a zónában teljes mértékben kihasználja a mélysugárzó optimális, alacsony torzítási teljesítménytartományát a meghibásodás indokolatlan kockázata nélkül.
SÖTÉT SZÜRKE (MAXIMUM)
Ebben a zónában az alacsony torzítási teljesítmény és a hosszú távú megbízhatóság sérül (különösen egy agresszív felhasználó által). A teljesítmény ebbe a zónába tolásával valamivel több SPL érhető el, de általában nem több, mint 2 dB, a világosszürke zónához képest. Minél közelebb van a fekete zónához, annál nagyobb a meghajtó meghibásodásának valószínűsége. Óvatosan kezelje.
FEKETE (GARANCIA ÉRVÉNYTELEN)
Nem javasoljuk a mélysugárzók ezen a teljesítményszinten történő működtetését. Ebben a zónában nagyon nagy a valószínűsége annak, hogy a meghajtó túlzott hő és/vagy mechanikai igénybevétel miatt meghibásodik.
Az ezen a teljesítményszinten működtetett mélysugárzó meghajtókra NEM vonatkozik a garancia.
A JL Audio a nagy teljesítményű mélysugárzó meghajtók széles választékát kínálja, amelyek a dobozok és a teljesítmény alkalmazások széles skálájához illeszkednek. Amikor rendszereket tervez meghajtóinkkal, nagyon fontos, hogy jó teljesítményillesztést érjünk el a mélynyomó erősítő és a mélynyomó meghajtó képességei között. A fenti táblázatban felsorolt teljesítményszintek a folyamatos (RMS) erősítő teljesítményt jelentik mélysugárzónként, és feltételezik, hogy a felhasználó rendszeresen teljes mértékben kihasználja ezt a teljesítményt anélkül, hogy drasztikusan túlhajtaná az erősítőt (erősítőket). Győződjön meg arról, hogy figyelembe veszi a rendszer impedanciáját és a mélysugárzók teljes számát a számítások során. Ezen teljesítmény ajánlások betartása megbízható és élvezetes rendszereket eredményez.
