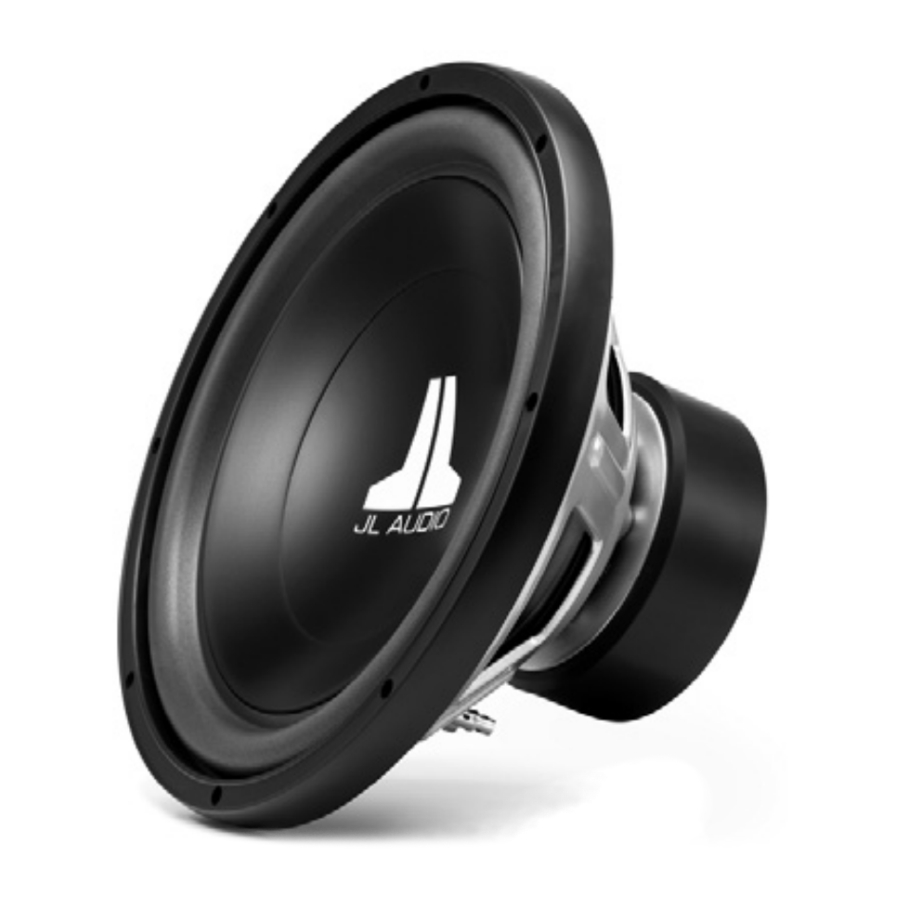

JL Audio 15W3v2-D2, 15W3v2-D4 – Subwoofer-Handbuch

Herzlichen Glückwunsch zum Kauf einer JL Audio Subwoofer-Komponente. Ihr JL Audio Subwoofer ist ein Präzisionslautsprecher, der entwickelt wurde, um die höchste Qualität der Sub-Bass-Wiedergabe in Ihrem Fahrzeug zu erzielen. Autorisierte JL Audio Händler verfügen über umfangreiche technische Informationen für viele verschiedene Anwendungen Ihres neuen Lautsprechers. Sie besitzen auch das Wissen, die Fähigkeiten und die Werkzeuge, um ein hochwertiges Gehäuse zu bauen, das die Leistung Ihres Lautsprechers maximiert. Wir empfehlen Ihnen dringend, Ihr Gehäuse von einem autorisierten JL Audio Händler anfertigen zu lassen.

Im Inneren finden Sie Spezifikationen und zwei empfohlene Gehäuse für Ihren Lautsprecher; eines ist ein geschlossenes Gehäuse, das andere ein ventiliertes Design. Beide Gehäusetypen bieten Ihnen eine exzellente Klangqualität und Tieftonwiedergabe. Das geschlossene Gehäuse ist die bessere Wahl, wenn der Platz extrem begrenzt ist, aber das ventiliertes Gehäuse erzeugt bei gleicher Leistung 3 dB mehr Ausgang, wenn Sie den zusätzlichen Platz zur Verfügung haben.

Wenn Sie sich entscheiden, eines dieser Gehäuse selbst zu bauen, muss die Konstruktion der Box von Ihrem autorisierten JL Audio Händler inspiziert und genehmigt werden, damit die 1-jährige eingeschränkte Garantie gültig ist. Bitte lesen Sie die Garantieinformationen sorgfältig durch.

15W3v2 SUBWOOFER PHYSIKALISCHE SPEZIFIKATIONEN

VERKABELUNGSOPTIONEN

W3v2 SCHWINGSPULEN IN REIHE:

W3v2 SCHWINGSPULEN PARALLEL:

15W3v2 SUBWOOFER TECHNISCHE SPEZIFIKATIONEN

* Xmax-Spezifikationen werden mittels der Einweg-Schwingspulenüberhangmethode ohne angewandte Korrekturfaktoren abgeleitet.

** Effizienz (1W/1m) ist kein präziser Indikator für die Ausgangsleistung eines Subwoofers und sollte nicht zum Vergleich mit anderen Subwoofern herangezogen werden, um festzustellen, welcher "lauter" ist.

*** Re (DC-Widerstand) wird bei in Reihe geschalteten Schwingspulen gemessen; für parallel verschaltete Spezifikationen ist Re durch 4 zu teilen. Alle anderen Spezifikationen bleiben gleich.

Alle Spezifikationen können ohne vorherige Ankündigung geändert werden.

EMPFOHLENE GESCHLOSSENE GEHÄUSE

EMPFOHLENE VENTILIERTE GEHÄUSE

• Die oben aufgeführten Gehäuseempfehlungen sind Außenmaße, die die Verwendung von 3/4 Zoll (19 mm) starkem Material voraussetzen. Wenn Sie 5/8 Zoll (16 mm) starkes Material verwenden, ziehen Sie 1/4 Zoll (6,5 mm) von jeder Abmessung ab. Verwenden Sie kein Material mit einer Dicke von weniger als 5/8 Zoll (16 mm), da dies die Steifigkeit des Gehäuses beeinträchtigen kann.
• Alle oben aufgeführten Gehäusevolumen sind Netto-Innenvolumen! Das Verdrängungsvolumen des Treibers, das Port-Volumen und das Volumen der Verstrebungen müssen addiert werden, um das endgültige Brutto-Innenvolumen zu erhalten. Alle oben genannten Gehäuseabmessungen haben dies bereits berücksichtigt.
• Bei der Verwendung mehrerer Subwoofer in einem gemeinsamen Gehäuse müssen Sie die Gehäuse- und Portabmessungen neu berechnen. Für Unterstützung wenden Sie sich bitte an Ihren autorisierten JL Audio Händler oder den technischen Support von JL Audio unter 954-443-1100.
• Wir empfehlen die Verwendung dieses Lautsprechers in einem bi-amplifizierten System unter Verwendung hochwertiger Satellitenlautsprecher und eines hochwertigen Verstärkers. Wir empfehlen die Verwendung dieses Subwoofers nicht mit einer passiven Frequenzweiche (Spule), da diese Art von Gerät die Leistung negativ beeinflussen würde.

	Längere Exposition gegenüber Schalldruckpegeln über 100 dB kann zu dauerhaftem Hörverlust führen. Dieser Hochleistungslautsprecher kann dieses Niveau übersteigen. Bitte üben Sie Zurückhaltung bei seinem Betrieb, um Ihre Fähigkeit zu erhalten, seine Klangtreue zu genießen.
	Beim Einbau eines Subwoofers in Ihr Fahrzeug ist es äußerst wichtig, das Gehäuse fest zu sichern. Wir empfehlen, das Gehäuse mit großflächigen Unterlegscheiben zur Verstärkung durch das Bodenblech oder den Fahrzeugrahmen zu verschrauben. Wenn ein Gehäuse nicht fest befestigt ist, kann es bei einem Aufprall zu einem Projektil werden. Dies ist besonders wichtig in einem Schrägheck, Kombi, Sport Utility Vehicle oder Van.

EMPFOHLENER DAUERLEISTUNGSBEREICH (RMS) FÜR EINEN SUBWOOFER-TREIBER

MITTELGRAU (MINIMUM)

Aus Zuverlässigkeitssicht stellt dieser Bereich einen sehr komfortablen Betriebsleistungsbereich für jeden Treiber dar. Dieses Leistungsniveau belastet den Tieftöner nicht, schöpft aber auch nicht sein gesamtes Leistungspotenzial aus. Die Verwendung einer geringeren als der Mindestleistung beschädigt den Tieftöner nicht, kann aber zu unbefriedigender Leistung führen.

HELLGRAU (OPTIMUM)

Dieser Bereich stellt den besten Kompromiss zwischen langfristiger Zuverlässigkeit, hoher Ausgangsleistung und verzerrungsarmer Performance dar und orientiert sich an der Dauerleistung (wie in den Spezifikationen veröffentlicht) jedes Tieftöners. In diesem Bereich nutzen Sie das optimale, verzerrungsarme Leistungsband des Tieftöners voll aus, ohne unnötiges Ausfallrisiko.

DUNKELGRAU (MAXIMUM)

In diesem Bereich werden die verzerrungsarme Ausgangsleistung und die langfristige Zuverlässigkeit beeinträchtigt (insbesondere durch aggressive Benutzer). Durch die Erhöhung der Leistung in diesen Bereich wird eine etwas höhere SPL erzielt, jedoch typischerweise nicht mehr als 2 dB im Vergleich zum hellgrauen Bereich. Je näher Sie dem schwarzen Bereich kommen, desto höher ist die Wahrscheinlichkeit eines Treiberausfalls. Vorsicht geboten.

SCHWARZ (GARANTIE ERLÖSCHT)

Wir empfehlen nicht, Tieftöner mit diesem Leistungsniveau zu betreiben. In diesem Bereich ist die Wahrscheinlichkeit eines Treiberausfalls aufgrund von übermäßiger Hitze und/oder mechanischer Belastung sehr hoch.
Subwoofer-Treiber, die mit diesen Leistungspegeln betrieben werden, sind NICHT durch die Garantie abgedeckt.

JL Audio bietet eine umfangreiche Palette von Hochleistungs-Subwoofer-Treibern für eine Vielzahl von Gehäuse- und Leistungsanwendungen. Beim Entwurf von Systemen mit unseren Treibern ist es sehr wichtig, eine gute Leistungsanpassung zwischen dem Subwoofer-Verstärker und den Fähigkeiten des Subwoofer-Treibers zu erzielen. Die in der obigen Tabelle aufgeführten Leistungsstufen stellen die kontinuierliche (RMS) Verstärkerleistung pro Tieftöner dar und gehen davon aus, dass der Benutzer diese Leistung regelmäßig voll ausnutzt, ohne den/die Verstärker drastisch zu übersteuern. Stellen Sie sicher, dass Sie die Systemimpedanz und die Gesamtzahl der Subwoofer in Ihre Berechnungen einbeziehen. Die Einhaltung dieser Leistungsempfehlungen führt zu Systemen, die sowohl zuverlässig als auch angenehm sind.
