Earthworks SR20 - Uživatelský manuál pro kardioidní mikrofon

Obsah

1 Popis
2 Aplikace
3 Péče o mikrofony
4 Specifikace
5 Technická podpora
6 Reference
7 Stáhnout návod
8 V jiných jazycích

Popis

Earthworks SR20 je směrový předpolarizovaný kondenzátorový mikrofon s kardioidní charakteristikou prvního řádu, přímo spojený s vyhrazeným širokopásmovým nízkoimpedančním transformátorovým předzesilovačem. SR20 vyžaduje standardní 48V fantomové napájení. Vyznačuje se plochou frekvenční odezvou od 50 Hz do 20 kHz (obr. 2), rychlou impulsní odezvou (obr. 3), velmi nízkým manipulačním hlukem, uniformní polární charakteristikou a vysokou schopností zpracování SPL. Poskytuje vynikající nezkreslené potlačení zvuků přicházejících mimo osu.

SR20 je chráněn americkým patentem č. 6,091,829.

Aplikace

Earthworks SR20 se snadno používá. Připojte mikrofon k mikrofonnímu předzesilovači napájejícímu 48V fantomové napájení pomocí standardního XLR mikrofonního kabelu. Počkejte až jednu minutu, než se mikrofon ustálí. Připojení mikrofonu "za chodu" (fantomové napájení je již přítomno na vstupu) mikrofon nepoškodí a je dokonce preferováno pro rychlejší ustálení. Je normální, že jakýkoli fantomově napájený mikrofon "praskne", když je zapojen nebo zapnut. Při prvním zapnutí fantomového napájení nezapomeňte ztlumit signál do reproduktorů nebo sluchátek. SR20 je určen pro vokály a obsahuje našroubovatelný kryt proti větru. Přesně zachytí hlas se stejnou přesností až do 90° mimo osu. To znamená, že stejná nedotčená kvalita zvuku je k dispozici vpředu i na boku mikrofonu. Zblízka je SR20 teplý, nikoli "dunivý", zatímco jeho jedinečná sestava krytu proti větru eliminuje praskání P. Jeho uniformní polární odezva poskytne větší zisk před zpětnou vazbou než jiné mikrofony. Než poprvé zapojíte SR20, nezapomeňte snížit zisk mixážního pultu, protože má mnohem vyšší výstup než dynamické mikrofony.

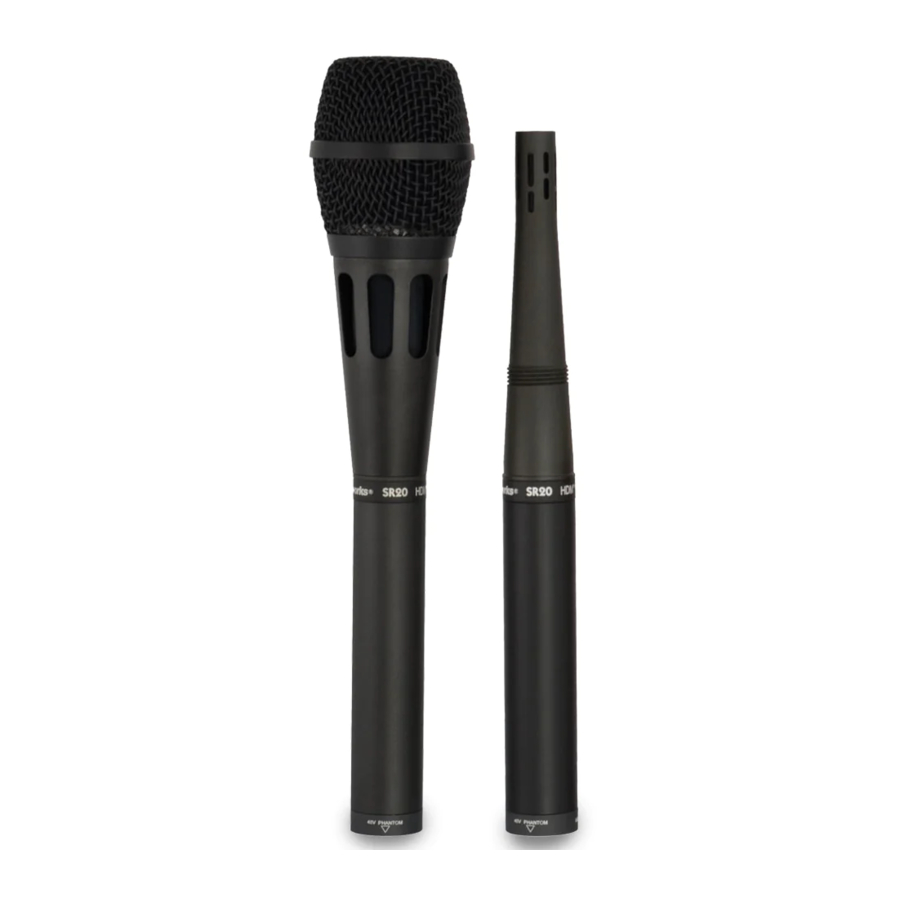

Chcete-li odstranit kryt proti větru, odšroubujte jej z hlavního těla. Nikdy nepoužívejte sílu! Bez krytu proti větru se SR20 stává univerzálním nástrojovým mikrofonem, vynikajícím pro klavír, kytaru, bicí, basu, dřevěné dechové nástroje a další nástroje. Montážní klip a našroubovatelný kryt proti větru jsou součástí mikrofonu. Tento mikrofon nemá žádné odnímatelné části kromě krytu proti větru.

Péče o mikrofony

Mikrofon Earthworks SR20 je precizní nástroj navržený a vyrobený tak, aby poskytoval roky špičkového výkonu. Dodržování těchto jednoduchých pravidel pomůže chránit vaši investici do SR20:

Nedotýkejte se přední ochranné mřížky.
Nikdy se nepokoušejte mikrofon rozebírat – nelze jej otevřít.
Vyhněte se extrémnímu teplu a kondenzující vlhkosti. Nechte mikrofon v pouzdře zahřát, když jej přinesete z chladného počasí. Hrubé zacházení může mikrofon poškodit, i když nezanechá žádné viditelné stopy.
Pokud SR20 nepoužíváte, uchovávejte jej v pouzdře.

Specifikace

Frekvenční odezva:	50 Hz až 20 kHz ±2 dB ve vzdálenosti 15 cm
Polární charakteristika:	Kardioidní (obr. 4)
Citlivost:	10 mV/Pa (-40 dBV/Pa)
Požadavky na napájení:	48V fantomové, 10 mA
Špičkový akustický vstup:	145 dB SPL
Výstup:	XLR (obr. 1)
Výstupní impedance:	100 Ω, symetrický (50 Ω každý pin 2 & 3)
Minimální zatížení:	600 Ω mezi piny 2 & 3
Hluk:	ekvivalent 22 dBA
Rozměry D x Š	212 x 22 mm (8,4 x 0,860 palce)
Hmotnost:	135 g (0,3 lb)

Obr. 1. Přiřazení výstupního konektoru XLR SR20

Obr. 2. Frekvenční odezva (typická) SR20

Obr. 3. Impulsní odezva (typická) SR20

Obr. 4. Polární odezva (typická) SR20

Specifikace se mohou změnit bez předchozího upozornění.

Technická podpora

Pokud máte jakékoli dotazy týkající se vašeho mikrofonu SR20, kontaktujte nás:
e-mail: Support@EarthworksAudio.com
telefon: 1-603-654-6427 (9:00–17:00 ET)
Informace o záruce a vrácení/výměně produktu naleznete na zadní straně přiloženého kalibračního grafu.

Earthworks, Inc.
37 Wilton Rd.
Milford, NH 03055 USA
Telefon: 1-603-654-6427
Fax: 1-603-654-6107
http://www.EarthworksAudio.com
