Εγχειρίδιο Χρήστη Μικροφώνου Καρδιοειδούς Earthworks SR20

Περιγραφή

Το Earthworks SR20 είναι ένα κατευθυντικό προπολωμένο πυκνωτικό μικρόφωνο με καρδιοειδές πολικό διάγραμμα πρώτης τάξης απευθείας συνδεδεμένο σε έναν ειδικό ευρυζωνικό προενισχυτή χωρίς μετασχηματιστή χαμηλής σύνθετης αντίστασης εξόδου. Το SR20 απαιτεί μια τυπική τροφοδοσία Phantom Power 48V. Διαθέτει μια επίπεδη απόκριση συχνότητας από 50Hz έως 20kHz (Εικ. 2), γρήγορη απόκριση ώθησης (Εικ. 3), πολύ χαμηλό θόρυβο χειρισμού, ομοιόμορφο πολικό διάγραμμα και υψηλές δυνατότητες χειρισμού SPL. Παρέχει εξαιρετική μη χρωματισμένη απόρριψη ήχων που φτάνουν εκτός άξονα.

Το SR20 προστατεύεται από την αμερικανική ευρεσιτεχνία Νο. 6.091.829.

Εφαρμογές

Το Earthworks SR20 είναι εύκολο στη χρήση. Συνδέστε το μικρόφωνο σε έναν προενισχυτή μικροφώνου που παρέχει phantom power 48V χρησιμοποιώντας ένα τυπικό καλώδιο μικροφώνου XLR. Παρακαλώ περιμένετε έως και ένα λεπτό για να σταθεροποιηθεί το μικρόφωνο. Η σύνδεση του μικροφώνου "εν θερμώ" (με το phantom power ήδη παρόν στην είσοδο) δεν θα βλάψει το μικρόφωνο και στην πραγματικότητα προτιμάται για ταχύτερη σταθεροποίηση. Είναι φυσιολογικό για οποιοδήποτε μικρόφωνο με phantom power να "σκάει" όταν συνδεθεί ή ενεργοποιηθεί. Βεβαιωθείτε ότι έχετε θέσει σε σίγαση το σήμα προς τα ηχεία ή τα ακουστικά όταν εφαρμόζεται για πρώτη φορά το phantom power. Το SR20 έχει σχεδιαστεί για φωνητικά και ενσωματώνει ένα βιδωτό αντιανεμικό φίλτρο. Θα καταγράψει με ακρίβεια μια φωνή με την ίδια ακρίβεια έως και 90° εκτός άξονα. Αυτό σημαίνει ότι η ίδια παρθένα ποιότητα ήχου είναι διαθέσιμη στο μπροστινό και στο πλάι του μικροφώνου. Από κοντά το SR20 είναι ζεστό, όχι "boomy" (βροντώδες), ενώ η μοναδική συναρμολόγηση του αντιανεμικού φίλτρου εξαλείφει το σκάσιμο των P. Η ομοιόμορφη πολική του απόκριση θα παρέχει περισσότερο κέρδος πριν από την ανάδραση από άλλα μικρόφωνα. Βεβαιωθείτε ότι έχετε χαμηλώσει το κέρδος του μίκτη πριν συνδέσετε το SR20 για πρώτη φορά, καθώς έχει πολύ υψηλότερη έξοδο από τα δυναμικά μικρόφωνα.

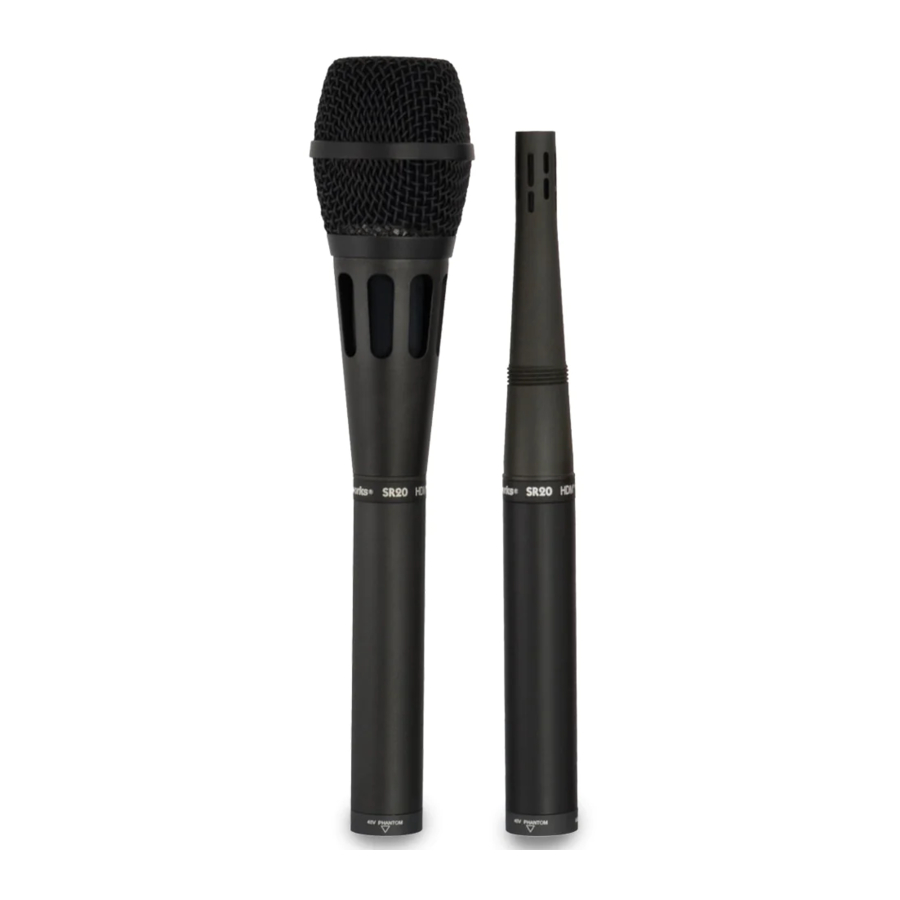

Για να αφαιρέσετε το αντιανεμικό φίλτρο, ξεβιδώστε το από το κύριο σώμα. Μην χρησιμοποιείτε ποτέ δύναμη! Χωρίς το αντιανεμικό φίλτρο, το SR20 γίνεται ένα ευέλικτο μικρόφωνο οργάνων, εξαιρετικό για πιάνο, κιθάρα, τύμπανα, μπάσο, ξύλινα πνευστά και άλλα όργανα. Ένα κλιπ στήριξης και ένα βιδωτό αντιανεμικό φίλτρο περιλαμβάνονται με το μικρόφωνο. Αυτό το μικρόφωνο δεν έχει αφαιρούμενα μέρη εκτός από το αντιανεμικό φίλτρο.

Φροντίδα των Μικροφώνων

Το μικρόφωνο Earthworks SR20 είναι ένα όργανο ακριβείας σχεδιασμένο και κατασκευασμένο για να παρέχει χρόνια κορυφαίας απόδοσης. Η τήρηση αυτών των απλών κανόνων θα σας βοηθήσει να προστατεύσετε την επένδυσή σας στο SR20:

• Αποφύγετε να αγγίζετε την μπροστινή προστατευτική οθόνη.
• Μην επιχειρήσετε ποτέ να αποσυναρμολογήσετε το μικρόφωνο – δεν μπορεί να ανοιχτεί.
• Αποφύγετε την υπερβολική θερμότητα και τη συμπύκνωση υγρασίας. Αφήστε το μικρόφωνο να ζεσταθεί στη θήκη όταν το φέρετε από το κρύο. Ο απρόσεκτος χειρισμός μπορεί να βλάψει το μικρόφωνο ακόμη και αν δεν υπάρχουν ορατά σημάδια.
• Όταν δεν χρησιμοποιείται, φυλάξτε το SR20 στη θήκη του.

Προδιαγραφές

Εικ. 1. Αντιστοίχιση Συνδέσμου Εξόδου XLR του SR20

Εικ. 2. Απόκριση Συχνότητας (Τυπική) του SR20

Εικ. 3. Απόκριση ώθησης (Τυπική) του SR20

Εικ. 4. Πολική Απόκριση (Τυπική) του SR20

Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση.

Τεχνική Υποστήριξη

Εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με το μικρόφωνο SR20, επικοινωνήστε μαζί μας:
e-mail: Support@EarthworksAudio.com
phone: 1-603-654-6427 (9a.m. – 5p.m. ET)
Για πληροφορίες σχετικά με την εγγύηση και την επιστροφή/αντικατάσταση προϊόντος, ανατρέξτε στο πίσω μέρος του συνημμένου Διαγράμματος Βαθμονόμησης.
