Earthworks SR20 - Upute za upotrebu kardioidnog mikrofona

Sadržaj

1 Opis
2 Primjena
3 Održavanje mikrofona
4 Specifikacije
5 Tehnička podrška
6 Reference
7 Preuzmi priručnik
8 Na drugim jezicima

Opis

Earthworks SR20 je usmjereni prepolarizirani kondenzatorski mikrofon s kardioidnim uzorkom prvog reda izravno spojen na namjensko širokopojasno pretpojačalo bez transformatora s niskom izlaznom impedancijom. SR20 zahtijeva standardno fantomsko napajanje od 48V. Odlikuje se ravnim frekvencijskim odzivom od 50Hz do 20kHz (slika 2), brzim impulsnim odzivom (slika 3), vrlo niskom razinom buke pri rukovanju, ujednačenim polarnim uzorkom i visokim mogućnostima podnošenja SPL-a (razina zvučnog tlaka). Pruža izvrsno neobojeno odbijanje zvukova koji dolaze izvan osi.

SR20 je zaštićen američkim patentom br. 6,091,829.

Primjena

Earthworks SR20 je jednostavan za korištenje. Spojite mikrofon na pretpojačalo mikrofona koje napaja 48V fantomsko napajanje pomoću standardnog XLR mikrofonskog kabela. Molimo pričekajte do jedne minute da se mikrofon stabilizira. Uključivanje mikrofona "vrućeg" (fantomsko napajanje već prisutno na ulazu) neće oštetiti mikrofon, a zapravo je poželjno za brže stabiliziranje. Normalno je da bilo koji mikrofon s fantomskim napajanjem "pukne" kada se uključi ili uključi. Obavezno utišajte signal prema zvučnicima ili slušalicama kada se prvi put primijeni fantomsko napajanje. SR20 je dizajniran za vokale i uključuje vjetrobran koji se pričvršćuje vijcima. Točno će snimiti glas s istom preciznošću do 90° izvan osi. To znači da je ista netaknuta kvaliteta zvuka dostupna sprijeda i sa strane mikrofona. Iz blizine je SR20 topao, a ne "boomy" (tutnjav), dok njegov jedinstveni sklop vjetrobrana uklanja pucketanje P-ova. Njegov ujednačeni polarni odziv pružit će više pojačanja prije povratne informacije od ostalih mikrofona. Obavezno smanjite pojačanje miksera prije nego što prvi put uključite SR20 jer ima puno veći izlaz od dinamičkih mikrofona.

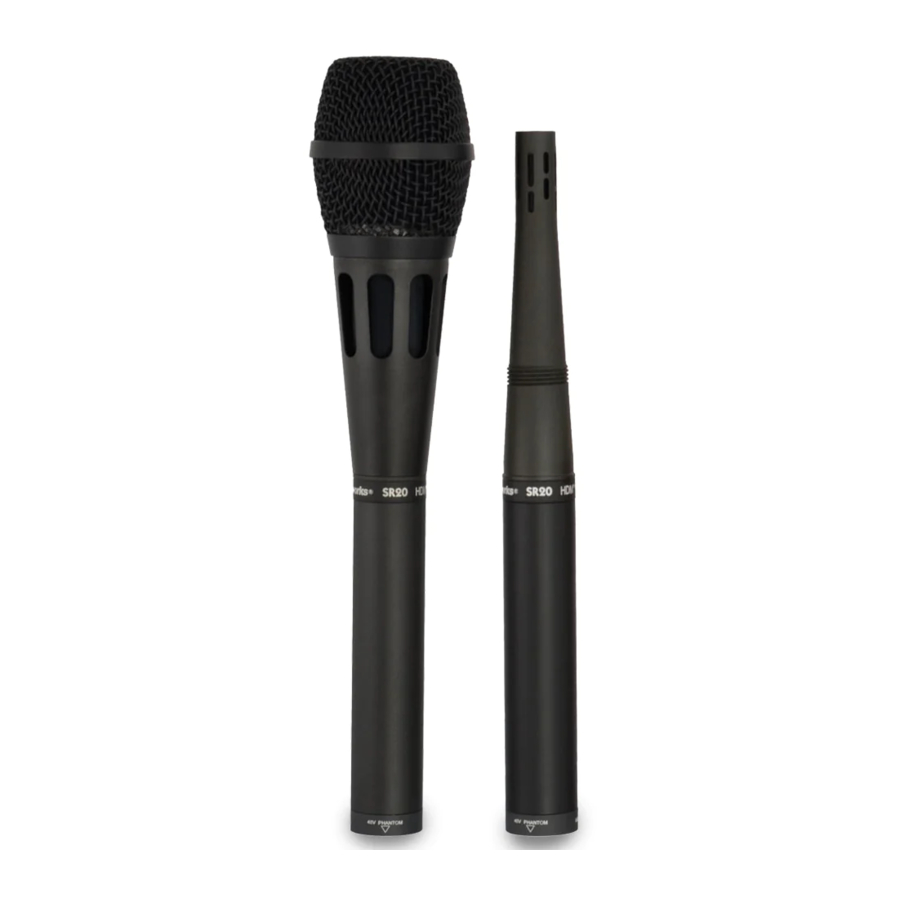

Da biste uklonili vjetrobran, odvrnite ga s glavnog tijela. Nikada ne koristite silu! Bez vjetrobrana SR20 postaje svestrani instrumentalni mikrofon, izvanredan za klavir, gitaru, bubnjeve, bas, puhačke instrumente i druge instrumente. Uz mikrofon su uključeni montažna kopča i vjetrobran koji se pričvršćuje vijcima. Ovaj mikrofon nema uklonjivih dijelova osim vjetrobrana.

Održavanje mikrofona

Earthworks SR20 mikrofon je precizan instrument dizajniran i izrađen da pruži godine vrhunskih performansi. Slijedeći ova jednostavna pravila pomoći ćete zaštititi svoje ulaganje u SR20:

Izbjegavajte dodirivanje prednjeg zaštitnog zaslona.
Nikada ne pokušavajte rastaviti mikrofon - ne može se otvoriti.
Izbjegavajte ekstremnu toplinu i kondenzirajuću vlagu. Pustite da se mikrofon zagrije u kućištu kada ga unosite iz hladnog vremena. Grubo rukovanje može oštetiti mikrofon čak i ako ne ostanu vidljivi tragovi.
Kada nije u uporabi, držite SR20 u njegovom kućištu.

Specifikacije

Frekvencijski odziv:	50Hz do 20kHz ±2dB na 6 inča (15cm)
Polarni uzorak:	Kardioidni (slika 4)
Osjetljivost:	10mV/Pa (-40dBV/Pa)
Zahtjevi za napajanje:	48V fantomsko, 10mA
Vršni akustični ulaz:	145dB SPL
Izlaz:	XLR (slika 1)
Izlazna impedancija:	100Ω, uravnoteženo (50Ω svaki pin 2 & 3)
Minimalno opterećenje:	600Ω između pinova 2 & 3
Buka:	22dBA ekvivalent
Dimenzije D x Š	212 x 22 mm (8.4 x.860 in.)
Težina:	135g (.3lb)

Slika 1. XLR izlazni konektor SR20

Slika 2. Frekvencijski odziv (tipičan) SR20

Slika 3. Impulsni odziv (tipičan) SR20

Slika 4. Polarni odziv (tipičan) SR20

Specifikacije su podložne promjenama bez prethodne najave.

Tehnička podrška

Ako imate pitanja u vezi sa svojim SR20 mikrofonom, kontaktirajte nas:
e-mail: Support@EarthworksAudio.com
telefon: 1-603-654-6427 (9a.m. – 5p.m. ET)
Za informacije o jamstvu i povratu/zamjeni proizvoda pogledajte poleđinu priložene kalibracijske tablice.

Earthworks, Inc.
37 Wilton Rd.
Milford, NH 03055 USA
Telefon: 1-603-654-6427
Faks: 1-603-654-6107
http://www.EarthworksAudio.com
