Earthworks SR20 - Manuel de l'utilisateur du microphone cardioïde
Description

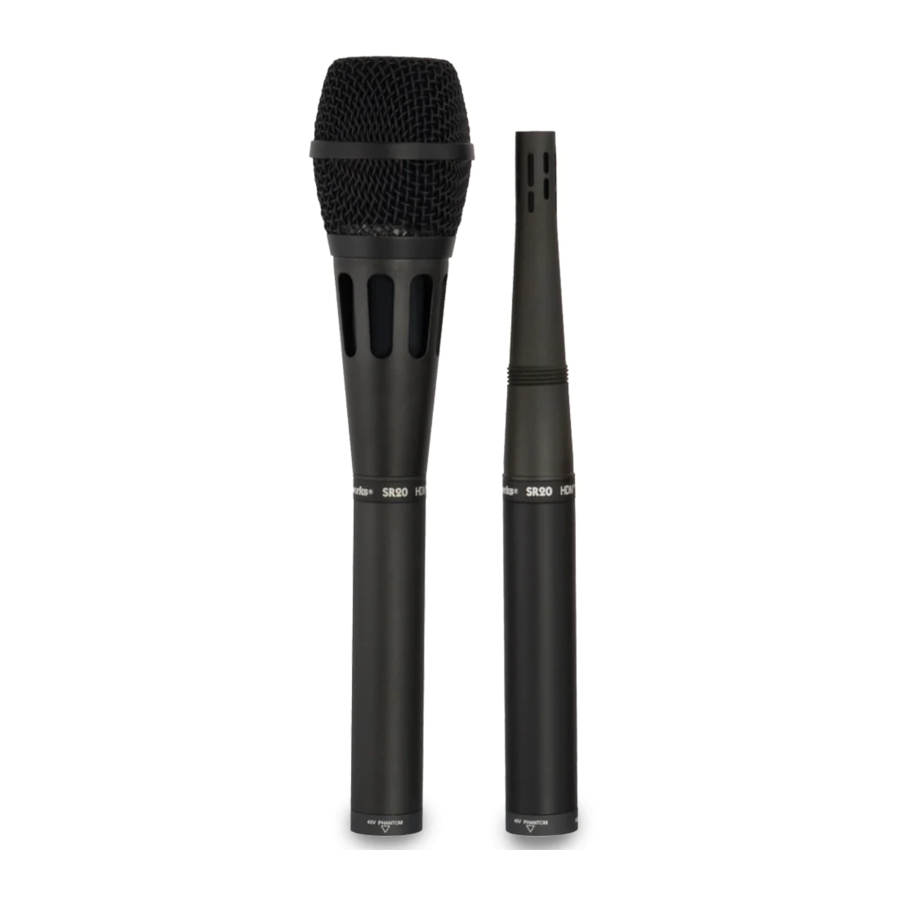

Le Earthworks SR20 est un microphone à condensateur directionnel prépolarisé avec une directivité cardioïde de premier ordre directement couplée à un préamplificateur dédié à large bande, à faible impédance de sortie et sans transformateur. Le SR20 nécessite une alimentation fantôme standard de 48V. Il offre une réponse en fréquence plate de 50Hz à 20kHz (Fig. 2), une réponse impulsionnelle rapide (Fig. 3), un très faible bruit de manipulation, une directivité polaire uniforme et une capacité de gestion de niveaux de pression acoustique (SPL) élevés. Il assure un excellent rejet non coloré des sons provenant hors axe.
Le SR20 est protégé par le brevet américain n° 6,091,829.
Applications
Le Earthworks SR20 est facile à utiliser. Connectez le microphone à un préamplificateur de microphone fournissant une alimentation fantôme de 48V à l'aide d'un câble microphone XLR standard. Veuillez laisser jusqu'à une minute pour que le microphone se stabilise. Brancher le microphone "à chaud" (alimentation fantôme déjà présente à l'entrée) n'endommagera pas le microphone, et est en fait préférable pour une stabilisation plus rapide. Il est normal que tout microphone alimenté par fantôme produise un "pop" lors de la connexion ou de la mise sous tension. Assurez-vous de couper le signal vers les haut-parleurs ou les écouteurs lors de la première application de l'alimentation fantôme. Le SR20 est conçu pour les voix et intègre une bonnette anti-vent vissable. Il capturera une voix avec la même précision jusqu'à 90° hors axe. Cela signifie que la même qualité sonore cristalline est disponible à l'avant et sur le côté du microphone. De près, le SR20 est chaleureux, pas "boueux", tandis que son assemblage de bonnette anti-vent unique élimine les plosives. Sa réponse polaire uniforme fournira plus de gain avant Larsen que d'autres microphones. Assurez-vous de baisser le gain de la table de mixage avant de brancher le SR20 pour la première fois car il a une sortie beaucoup plus élevée que les microphones dynamiques.
Pour retirer la bonnette anti-vent, dévissez-la du corps principal. N'utilisez jamais la force ! Sans la bonnette anti-vent, le SR20 devient un microphone d'instrument polyvalent, exceptionnel pour le piano, la guitare, la batterie, la basse, les instruments à vent et d'autres instruments. Un clip de montage et une bonnette anti-vent vissable sont inclus avec le microphone. Ce microphone n'a pas de pièces amovibles autres que la bonnette anti-vent.
Entretien des microphones
Le microphone Earthworks SR20 est un instrument de précision conçu et fabriqué pour offrir des années de performances optimales. Le respect de ces règles simples contribuera à protéger votre investissement dans le SR20 :
- Évitez de toucher la grille de protection avant.
- N'essayez jamais de démonter le microphone – il ne peut pas être ouvert.
- Évitez la chaleur extrême et l'humidité de condensation. Laissez le microphone se réchauffer dans son étui lorsque vous le rentrez du froid. Une manipulation brutale peut endommager le microphone même si aucune marque visible n'est laissée.
- Lorsque vous ne l'utilisez pas, conservez le SR20 dans son étui.
Spécifications
| Réponse en fréquence : | 50Hz à 20kHz ±2dB à 6 pouces (15cm) |
| Directivité polaire : | Cardioïde (Fig. 4) |
| Sensibilité : | 10mV/Pa (-40dBV/Pa) |
| Alimentation requise : | Alimentation fantôme 48V, 10mA |
| Niveau d'entrée acoustique max : | 145dB SPL |
| Sortie : | XLR (Fig. 1) |
| Impédance de sortie : | 100Ω, symétrique (50Ω par broche 2 & 3) |
| Charge minimale : | 600Ω entre les broches 2 et 3 |
| Bruit : | 22dBA équivalent |
| Dimensions L x D | 212 x 22 mm (8.4 x.860 in.) |
| Poids : | 135g (.3lb) |
Fig. 1. Affectation des broches du connecteur de sortie XLR du SR20
Fig. 2. Réponse en fréquence (typique) du SR20
Fig. 3. Réponse impulsionnelle (typique) du SR20
Fig. 4. Réponse polaire (typique) du SR20
Les spécifications sont sujettes à modification sans préavis.
Support technique
Si vous avez des questions concernant votre microphone SR20, veuillez nous contacter :
e-mail : Support@EarthworksAudio.com
téléphone : 1-603-654-6427 (9h – 17h ET)
Pour les informations sur la garantie et le retour/échange de produits, veuillez vous référer au dos de la fiche d'étalonnage ci-jointe.
Earthworks, Inc.
37 Wilton Rd.
Milford, NH 03055 USA
Téléphone : 1-603-654-6427
Fax : 1-603-654-6107
http://www.EarthworksAudio.com
Références
Télécharger le manuel
Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.
Télécharger Earthworks SR20 - Manuel de l'utilisateur du microphone cardioïde
