GENERAL LIFE ARUNA 301S - Návod k použití digitálního pokojového termostatu

OBECNÉ SPECIFIKACE

ARUNA 301S je drátový pokojový termostat. Uživatel může dosáhnout pohodlnějšího a ekonomičtějšího vytápění/chlazení nastavením pokojového termostatu na požadovanou teplotu.

• Denní a týdenní programování
• Různé možnosti režimů (Komfort, Ekonomický, Dovolená)
• Kalibrace vytápění
• Ovládání ON/OFF (Zapnuto/Vypnuto)
• Drátové připojení
• Možnost vytápění/chlazení
• Algoritmus TPI
• Přesné měření teploty

ARUNA 301S a VYBAVENÍ

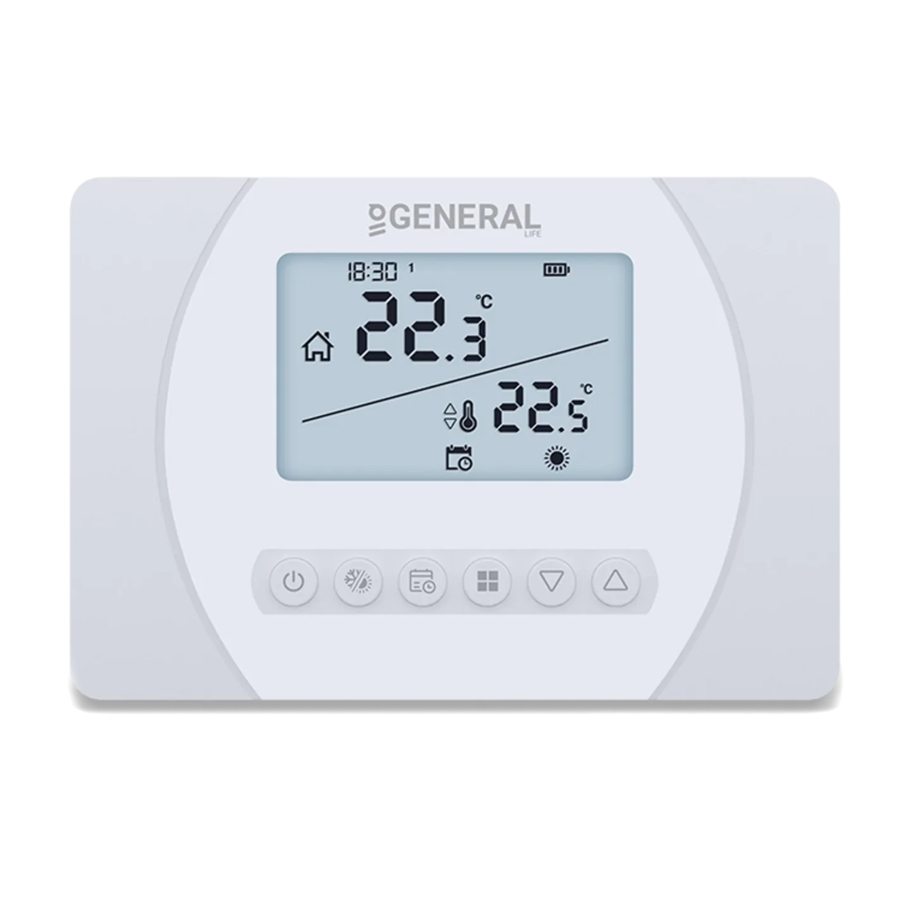

ARUNA 301S
Pokojový termostat

Alkalická baterie

Hmoždinky a šrouby

TECHNICKÉ ÚDAJE

Funkce tlačítek

1. Tlačítko On/Off (Zapnuto/Vypnuto)
2. Možnost vytápění a chlazení
3. Tlačítko týdenního programu
4. Tlačítko pro nastavení teploty (Snížení)
5. Tlačítko pro nastavení teploty (Zvýšení)
6. Tlačítko režimu

Rozložení displeje produktu

1		Indikátor hodin
2		Pokojová teplota
3		Ekonomický režim
4		Komfortní režim
5		Režim dovolené
6		Režim týdenního programu
7		Indikátor dne
8		Indikátor baterie
9		Nastavená teplota
10		Indikátor vytápění Pokud indikátor vytápění bliká, topná jednotka pracuje. Pokud indikátor vytápění svítí trvale, topná jednotka nepracuje.
11		Indikátor chlazení Pokud indikátor chlazení bliká, chladicí jednotka pracuje. Pokud indikátor chlazení svítí trvale, chladicí jednotka nepracuje.

UMÍSTĚNÍ POKOJOVÉHO TERMOSTATU

Pokojový termostat by měl být umístěn v místnosti, která se používá nejčastěji. Například; obývací pokoj nebo salonek. Je třeba se vyhnout umístění pokojového termostatu na místo, kde je cirkulace vzduchu, jako je vstup do místnosti nebo strana okna. Stejně tak by nebylo vhodné žádné místo v blízkosti topných/chladicích jednotek, jako je radiátor, kamna, a místa, kam dopadá přímé sluneční světlo. Pokojový termostat musí být umístěn nad podlahou ve výšce 150 cm. Pro nalezení nejvhodnějšího místa může být provedeno několik pokusů.

VLOŽENÍ BATERIE

Před zahájením vypněte zařízení připojené k pokojovému termostatu a ujistěte se, že je odpojeno napájení.

Jak je znázorněno na obrázku výše, zatlačte šroubovák dopředu zobrazeným prostorem, ohněte jazýčky a oddělte přední kryt. Vložte 2 nové alkalické baterie AAA do pouzdra na baterie se správnou orientací baterie. Vyměňte obě baterie současně. Poté zarovnejte přední část pokojového termostatu se zadní částí a stlačte ji směrem dozadu.

Upozornění na slabou baterii: Když se na obrazovce objeví ikona "", znamená to "upozornění na slabou baterii". Doporučuje se vyměnit baterie, když se toto upozornění objeví.

Pokud produkt delší dobu nepoužíváte (déle než 15 dní), vyjměte baterie. V opačném případě by se na poruchy, které se mohou vyskytnout, nevztahovala záruka.

Odevzdejte prosím vybité baterie do sběrného koše na baterie.

SCHÉMA ZAPOJENÍ POKOJOVÉHO TERMOSTATU

Operace uvnitř topné/chladicí jednotky nebo elektrické instalace musí provádět odborně kvalifikované osoby.

KALIBRACE TEPLOTY POKOJOVÉHO TERMOSTATU

Teplotní senzory, které se používají v pokojových termostatech, jsou vysoce citlivé. Možná budete muset kalibrovat svůj pokojový termostat, pokud chcete získat stejné hodnoty teploty jako u jiných teploměrů ve vašem obytném prostoru.

• Když je zařízení vypnuté, stiskněte a podržte tlačítko "On/Off" (Zapnuto/Vypnuto) po dobu 3 sekund.
• Stiskněte tlačítko "On/Off" (Zapnuto/Vypnuto), dokud se nezobrazí nabídka " ". Chcete-li zobrazit požadovanou teplotu, nastavte teplotní rozdíl stisknutím "Tlačítek pro nastavení teploty". Tuto hodnotu lze nastavit v rozmezí "-8°C" až "+8°C".
• Chcete-li uložit nastavení a ukončit, stiskněte tlačítko "On/Off" (Zapnuto/Vypnuto), dokud se zařízení nevypne.

Poznámka: Doporučená kalibrace teploty je "0.0°C".

OBNOVENÍ TOVÁRNÍHO NASTAVENÍ

Můžete resetovat svůj pokojový termostat do výchozího továrního nastavení. Tato operace resetuje hodnoty teploty režimu, nastavení kalibrace a režimy vytápění/chlazení do továrního nastavení. Chcete-li resetovat pokojový termostat do továrního nastavení:

• Když je zařízení vypnuté, stiskněte a podržte tlačítko "On/Off" (Zapnout/Vypnout) po dobu 3 sekund.
• Stiskněte tlačítko "On/Off" (Zapnout/Vypnout), dokud se nezobrazí nabídka " ".
• V nabídce " " vyberte možnost " " pomocí tlačítek "Up" (Nahoru) nebo "Down" (Dolů) a stiskněte tlačítko "On/Off" (Zapnout/Vypnout).
• Vaše zařízení se vypne a resetuje do továrního nastavení.

NASTAVENÍ DNE A HODINY

• Když je pokojový termostat zapnutý, podržte tlačítko "Weekly Program" (Týdenní program) po dobu 3 sekund.
• Na první obrazovce, která se zobrazí, bude blikat část hodiny. Čas můžete nastavit pomocí tlačítek "Up" (Nahoru) a "Down" (Dolů).
• Po nastavení času je třeba jednou stisknout tlačítko "Heating & Cooling Option" (Možnost vytápění a chlazení). Pro nastavení minut bude blikat část minut. Minuty můžete nastavit pomocí tlačítek "Up" (Nahoru) a "Down" (Dolů).
• Po nastavení minut je třeba jednou stisknout tlačítko "Heating & Cooling Option" (Možnost vytápění a chlazení) pro nastavení dne v týdnu.
• Pondělí je nastaveno jako první den v týdnu a je označeno číslem "1".
• Čísla označují následující dny: 2-úterý, 3-středa, 4-čtvrtek, 5-pátek, 6-sobota a 7-neděle.
• Po dokončení nastavení můžete ukončit stisknutím tlačítka "Weekly Program" (Týdenní program) po dobu 3 sekund.

NASTAVENÍ REŽIMU

Váš pokojový termostat má 5 různých režimů. 3 z nich (Comfort, Economy a Holiday Mode) (Komfortní, Ekonomický a Prázdninový režim) jsou přednastavené režimy. Dalšími režimy jsou manuální režim a režim týdenního programu.

V přednastavených režimech jsou hodnoty teploty založeny na volbách uživatele, které byly nastaveny na začátku. Manuální režim umožňuje pokojovému termostatu pracovat v rozsahu teploty, která je požadována a nastavena přímo uživatelem. Režim týdenního programu pokračuje v práci podle týdenního plánu určeného uživatelem.

Chcete-li změnit hodnoty teploty přednastavených režimů:

• Stiskněte a podržte tlačítko "Mode" (Režim) po dobu 3 sekund, když je pokojový termostat zapnutý.
• Zobrazí se hodnota teploty komfortního režimu (Comfort Mode). Hodnotu teploty komfortního režimu (Comfort Mode) můžete upravit stisknutím tlačítek "Up" (Nahoru) a "Down" (Dolů).
• Po dokončení nastavení můžete upravit hodnotu teploty ekonomického režimu (Economy Mode) pomocí tlačítek "Up" (Nahoru) a "Down" (Dolů) opětovným stisknutím tlačítka "Mode" (Režim).
• Můžete ukončit obrazovku nastavení stisknutím tlačítka "Mode" (Režim) po dobu 3 sekund.
• Chcete-li změnit teplotu manuálního režimu, stiskněte tlačítko "Up" (Nahoru) nebo "Down" (Dolů) na hlavní obrazovce. Pokojový termostat se po stisknutí tlačítka "Up" (Nahoru) nebo "Down" (Dolů) přepne do manuálního režimu (Manual Mode).
• Můžete stisknout tlačítko "Mode" (Režim) pro přepnutí do ostatních režimů.

TÝDENNÍ PROGRAM

Můžete nastavit provozní plán pokojového termostatu pomocí režimu týdenního programu. Pro každý den v týdenním programování lze nastavit 7 různých hodnot teploty. Tyto hodnoty lze nastavit na obrazovkách nastavení teploty '' P0-P6''.

• Chcete-li nastavit týdenní plán, stiskněte a podržte tlačítko "Weekly Program" (Týdenní program) po dobu 3 sekund, když je pokojový termostat zapnutý. Zobrazí se nastavení "Hour, Minute and Day" (Hodina, Minuta a Den). Stiskněte tlačítko "Heating & Cooling Option" (Možnost vytápění a chlazení), dokud se nezobrazí nabídka "Weekly Program" (Týdenní program) (P0).
• Dny v týdnu budou na obrazovce blikat. Můžete zahájit nastavení týdenního programu, pokud chcete nastavit stejný plán pro každý den v týdnu.
• Stiskněte jednou tlačítko "Up" (Nahoru), pokud chcete nastavit stejný plán pro všední dny. Prvních pět dnů v týdnu bude na obrazovce blikat.
• Stiskněte ještě jednou tlačítko "Up" (Nahoru), pokud chcete nastavit stejný plán pouze pro víkend. Poslední dva dny v týdnu budou na obrazovce blikat.
• Stiskněte ještě jednou tlačítko "Up" (Nahoru), pokud chcete nastavit stejný plán pro každý den v týdnu. První den v týdnu bude na obrazovce blikat. Mezi dny můžete přepínat stisknutím tlačítka "Up" (Nahoru).
• Stiskněte tlačítko "Down" (Dolů) pro přepnutí na předchozí den.
• Stiskněte jednou tlačítko "Weekly Program" (Týdenní program) pro nastavení plánu.
• Na obrazovce bude blikat "P0". Nastavte hodnotu teploty "P0" opětovným stisknutím tlačítka "Weekly Program" (Týdenní program). Nastavení hodiny "P0" nelze změnit, protože se jedná o tovární nastavení.
• Opětovně stiskněte tlačítko "Weekly Program" (Týdenní program). Indikátor dne bude blikat. Pokud den nezměníte, stiskněte znovu tlačítko "Weekly Program" (Týdenní program) a přepněte na nastavení "P1" stisknutím tlačítka "Up" (Nahoru).
• Nejprve se na obrazovce zobrazí nastavení hodiny. Po dokončení nastavení hodiny upravte nastavení minut stisknutím tlačítka "Weekly Program" (Týdenní program). Po nastavení minut stiskněte tlačítko "Weekly Program" (Týdenní program) pro nastavení hodnoty teploty.
• Postupujte stejným způsobem pro ostatní nastavení plánu.
• Po provedení všech změn stiskněte a podržte tlačítko "Weekly Program" (Týdenní program) po dobu 3 sekund pro uložení.

Poznámka: Chcete-li zkontrolovat týdenní plán, který byl nastaven bez provedení jakýchkoli změn, stiskněte jednou tlačítko "Weekly Program" (Týdenní program), když je pokojový termostat zapnutý. Stisknutím tlačítek "Up" (Nahoru) a "Down" (Dolů) zobrazíte dny, stisknutím tlačítka "Mode" (Režim) zobrazíte nastavení mezi "P0-P6".

PRACOVNÍ LOGIKA POKOJOVÉHO TERMOSTATU TPI

Váš pokojový termostat pracuje s algoritmem TPI. Pokojové termostaty využívající technologii TPI předpovídají, kdy teplota vašeho domova stoupne nad nebo klesne pod nastavenou teplotu, a podle toho zapínají a vypínají topné/chladicí jednotky. To zajišťuje, že váš domov zůstane na nastavené teplotě bez maximálních odchylek nahoru a dolů.

• Co je TPI?

Technologie TPI je navržena tak, aby zajistila, že získáte nejlepší možnou energetickou účinnost z vašeho topného/chladicího systému. Měří a aplikuje nejlepší možné časování pro dodání a udržení vašeho domova na nastavené teplotní úrovni.

• Jak TPI funguje?

Díky pokročilé technologii umělé inteligence obsažené v softwaru se přizpůsobuje změně teploty prostředí, ve kterém se nachází. Vytvořením obecné teplotní mapy vašeho domova se učí, jak dlouho trvá dosažení požadované pokojové teploty a jak tuto teplotu udržet. Tímto způsobem poskytuje minimální spotřebu energie výpočtem, jak dlouho by měla vaše topná/chladicí jednotka pracovat.

• Jaký je rozdíl?

U pokojových termostatů bez TPI topná/chladicí jednotka nepřetržitě pracuje a zastavuje se, dokud nepřekročí nastavenou hodnotu teploty. Pokud nastavená teplota klesne pod určitou hodnotu, topná/chladicí jednotka bude opět pracovat. To vytváří větší kolísání teploty a menší kontrolu energie. Pokojové termostaty TPI na druhé straně poskytují vyšší úspory a pohodlí ve srovnání s pokojovými termostaty On/Off (Zapnuto/Vypnuto) s výhodami, které mají.

Režim vytápění

Váš pokojový termostat bere jako základ průměrnou pokojovou teplotu za posledních 40 sekund. S algoritmem TPI v produktu vytvořením obecné teplotní mapy vašeho domova se učí, jak dlouho trvá dosažení požadované pokojové teploty a jak se tato teplota udržuje. Zajišťuje tak, že pokojová teplota zůstane v určitém rozsahu.

GRAFICKÉ ZNÁZORNĚNÍ FUNKCE REŽIMU VYTÁPĚNÍ POKOJOVÉHO TERMOSTATU TPI

Režim chlazení

Váš pokojový termostat bere jako základ průměrnou pokojovou teplotu za posledních 40 sekund. S algoritmem TPI v produktu vytvořením obecné teplotní mapy vašeho domova se učí, jak dlouho trvá dosažení požadované pokojové teploty a jak se tato teplota udržuje. Zajišťuje tak, že pokojová teplota zůstane v určitém rozsahu.

GRAFICKÉ ZNÁZORNĚNÍ FUNKCE REŽIMU CHLAZENÍ POKOJOVÉHO TERMOSTATU TPI

CO JE TŘEBA VĚDĚT O POKOJOVÉM TERMOSTATU TPI

• Pokud se změní umístění pokojových termostatů TPI, proces učení se restartuje. Proces učení by měl být považován za 7 dní.
• Pokud jsou pokojové termostaty TPI odpojeny od napájení (výměna baterie), proces učení se restartuje. Proces učení by měl být považován za 7 dní.

ČASTO KLADENÉ OTÁZKY

• Je můj pokojový termostat kompatibilní s mou topnou/chladicí jednotkou?

Pokud má vaše topná/chladicí jednotka zapínací/vypínací připojení, je váš pokojový termostat kompatibilní. Informace o vaší topné/chladicí jednotce naleznete v provozní příručce vaší topné/chladicí jednotky nebo v servisu vaší topné/chladicí jednotky.

• Jak připojím svůj pokojový termostat k topné/chladicí jednotce?

Doporučujeme, aby připojení mezi vaším pokojovým termostatem a topnou/chladicí jednotkou provedly odborně kvalifikované osoby. Kabel 2x0,75 mm je pro připojení pokojového termostatu a topné/chladicí jednotky dostačující.

Připojte jeden konec páru kabelů ke svorkám připojení pokojového termostatu uvedeným v uživatelské příručce topné/chladicí jednotky.

Připojte druhý konec páru kabelů ke vstupům COM a NO svorky uvnitř nástěnného držáku pokojového termostatu, jak je znázorněno v části "SCHÉMA ZAPOJENÍ POKOJOVÉHO TERMOSTATU".

Směr konců kabelů nezáleží.
