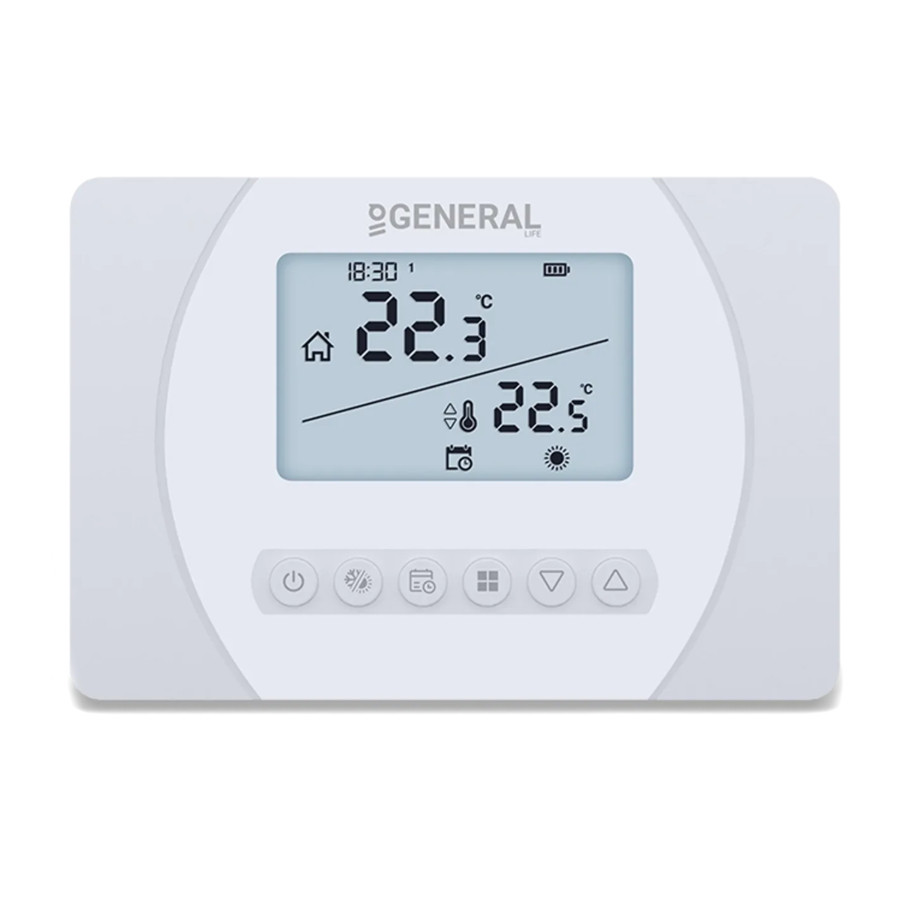

GENERAL LIFE ARUNA 301S - Manual del termostato digital de ambiente

ESPECIFICACIONES GENERALES

ARUNA 301S es un termostato de ambiente con cable. El usuario puede obtener una calefacción/refrigeración más cómoda y económica ajustando el termostato de ambiente a la temperatura requerida.

• Programación diaria y semanal
• Diferentes opciones de modo (Confort, Economía, Vacaciones)
• Calibración de la calefacción
• Control ON/OFF (Encendido/Apagado)
• Conexión por cable
• Opción de calefacción/refrigeración
• Algoritmo TPI
• Medición precisa de la temperatura

ARUNA 301S y EQUIPOS

ARUNA 301S
Termostato de ambiente

Pila alcalina

Tacos y tornillos

DATOS TÉCNICOS

Funciones de los botones

1. Botón de encendido/apagado (On/Off)
2. Opción de calefacción y refrigeración
3. Botón de programa semanal
4. Botón de ajuste de temperatura (para disminuir)
5. Botón de ajuste de temperatura (para aumentar)
6. Botón de modo

Diseño de la pantalla del producto

1		Indicador de hora
2		Temperatura ambiente
3		Modo económico
4		Modo confort
5		Modo vacaciones
6		Modo de programa semanal
7		Indicador de día
8		Indicador de batería
9		Temperatura establecida
10		Indicador de calefacción Si el indicador de calefacción parpadea, la unidad de calefacción está funcionando. Si el indicador de calefacción está fijo, la unidad de calefacción no está funcionando.
11		Indicador de refrigeración Si el indicador de refrigeración parpadea, la unidad de refrigeración está funcionando. Si el indicador de refrigeración está fijo, la unidad de refrigeración no está funcionando.

COLOCACIÓN DEL TERMOSTATO DE AMBIENTE

El termostato de ambiente debe colocarse en la habitación que se utiliza con más frecuencia. Por ejemplo, el salón o la sala de estar. Se debe evitar colocar el termostato de ambiente en un lugar con circulación de aire, como la entrada de una habitación o al lado de una ventana. Tampoco es adecuado colocarlo cerca de unidades de calefacción/refrigeración, como radiadores, estufas, ni en lugares que reciban luz solar directa. El termostato de ambiente debe colocarse a una altura de 150 cm sobre el suelo. Se pueden realizar algunas pruebas para encontrar el lugar más adecuado.

COLOCACIÓN DE LA BATERÍA

Antes de empezar, apague el dispositivo conectado al termostato de ambiente y asegúrese de que se ha cortado la energía.

Como se muestra en la imagen anterior, presione el destornillador hacia adelante desde el espacio que se muestra, doble las pestañas y separe la cubierta frontal. Inserte 2 pilas alcalinas AAA nuevas en el compartimento de las pilas con la dirección correcta de la pila. Reemplace ambas pilas al mismo tiempo. A continuación, alinee la parte frontal de su termostato de ambiente con la parte posterior y apriétela hacia la parte posterior.

Advertencia de batería baja: Cuando el icono "" aparece en la pantalla, significa "advertencia de batería baja". Se recomienda reemplazar las pilas cuando aparezca esta advertencia.

Cuando el producto no se utilice durante un período prolongado (más de 15 días), retire las pilas. De lo contrario, los fallos de funcionamiento que puedan producirse quedarían fuera de la garantía.

Por favor, tire las pilas gastadas al contenedor de pilas.

DIAGRAMA DE CABLEADO DEL TERMOSTATO DE AMBIENTE

Las operaciones dentro de la unidad de calefacción/refrigeración o la instalación eléctrica deben ser realizadas por personas cualificadas profesionalmente.

CALIBRACIÓN DE LA TEMPERATURA DEL TERMOSTATO DE AMBIENTE

Los sensores de temperatura que se utilizan en los termostatos de ambiente son muy sensibles. Es posible que deba calibrar su termostato de ambiente si desea obtener los mismos valores de temperatura que con otros termómetros en su espacio vital.

• Con el dispositivo apagado, mantenga pulsado el botón "On/Off" (Encendido/Apagado) durante 3 segundos.
• Pulse el botón "On/Off" (Encendido/Apagado) hasta que aparezca el menú " ". Para ver la temperatura deseada, ajuste la diferencia de temperatura pulsando los "botones de ajuste de temperatura". Este valor se puede ajustar entre "-8°C" y "+8°C".
• Para guardar los ajustes y salir, pulse el botón "On/Off" (Encendido/Apagado) hasta que el dispositivo se apague.

Nota: La calibración de temperatura recomendada es "0.0°C".

RESTABLECER LA CONFIGURACIÓN DE FÁBRICA

Puede restablecer su termostato de ambiente a su configuración predeterminada de fábrica. Esta operación restablece los valores de temperatura del modo, la configuración de calibración y los modos de calefacción/refrigeración a la configuración de fábrica. Para restablecer su termostato de ambiente a la configuración de fábrica:

• Con el dispositivo apagado, mantenga pulsado el botón "On/Off" (Encendido/Apagado) durante 3 segundos.
• Pulse el botón "On/Off" (Encendido/Apagado) hasta que aparezca el menú "".
• Dentro del menú "", seleccione la opción "" utilizando los botones "Up" (Arriba) o "Down" (Abajo) y pulse el botón "On/Off" (Encendido/Apagado).
• El dispositivo se apagará y se restablecerá a la configuración de fábrica.

CONFIGURACIÓN DE DÍA Y HORA

• Con el termostato de ambiente encendido, mantenga pulsado el botón "Weekly Program" (Programa Semanal) durante 3 segundos.
• En la primera pantalla que aparece, la parte de la hora parpadeará. Puede configurar la hora con los botones "Up" (Arriba) y "Down" (Abajo).
• Después de configurar la hora, es necesario pulsar una vez el botón "Heating & Cooling Option" (Opción de Calefacción y Refrigeración). Para configurar los minutos, la parte de los minutos parpadeará. Puede configurar los minutos con los botones "Up" (Arriba) y "Down" (Abajo).
• Después de configurar los minutos, es necesario pulsar una vez el botón "Heating & Cooling Option" (Opción de Calefacción y Refrigeración) para configurar el día de la semana.
• El lunes se ha establecido como el primer día de la semana y se indica con el número "1".
• Los números indican los siguientes días respectivamente: 2-Martes, 3-Miércoles, 4-Jueves, 5-Viernes, 6-Sábado y 7-Domingo.
• Una vez finalizada la configuración, puede salir pulsando el botón "Weekly Program" (Programa Semanal) durante 3 segundos.

CONFIGURACIÓN DE MODO

Su termostato de ambiente tiene 5 modos diferentes. 3 de ellos (Modo Confort, Modo Economía y Modo Vacaciones) son modos preestablecidos. Los otros modos son el modo manual y el modo de programa semanal.

En los modos preestablecidos, los valores de temperatura se basan en las elecciones del usuario que se han establecido al principio. El modo manual permite que el termostato de ambiente funcione dentro de la temperatura requerida y establecida directamente por el usuario. El modo de programa semanal sigue funcionando según la programación semanal determinada por el usuario.

Para cambiar los valores de temperatura de los modos preestablecidos:

• Mantenga pulsado el botón "Mode" (Modo) durante 3 segundos mientras el termostato de ambiente está encendido.
• Aparecerá el valor de temperatura del Modo Confort. Puede ajustar el valor de temperatura del Modo Confort pulsando los botones "Up" (Arriba) y "Down" (Abajo).
• Una vez finalizada la configuración, puede ajustar el valor de temperatura del Modo Economía con los botones "Up" (Arriba) y "Down" (Abajo) pulsando de nuevo el botón "Mode" (Modo).
• Puede salir de la pantalla de configuración pulsando el botón "Mode" (Modo) durante 3 segundos.
• Para cambiar la temperatura del modo manual, pulse el botón "Up" (Arriba) o "Down" (Abajo) mientras está en la pantalla principal. El termostato de ambiente cambiará al Modo Manual una vez que pulse el botón "Up" (Arriba) o "Down" (Abajo).
• Puede pulsar el botón "Mode" (Modo) para cambiar a los otros modos.

PROGRAMA SEMANAL

Puede configurar la programación de funcionamiento de su termostato de ambiente con el modo de programa semanal. Se pueden establecer 7 valores de temperatura diferentes para cada día en la programación semanal. Estos valores se pueden establecer en las pantallas de ajuste de temperatura '' P0-P6''.

• Para configurar la programación semanal, mantenga pulsado el botón "Weekly Program" (Programa Semanal) durante 3 segundos mientras el termostato de ambiente está encendido. Aparecerá la configuración de "Hour, Minute and Day" (Hora, Minuto y Día). Pulse el botón "Heating & Cooling Option" (Opción de Calefacción y Refrigeración) hasta que aparezca el menú "Weekly Program" (Programa Semanal) (P0).
• Los días de la semana parpadearán en la pantalla. Puede iniciar la configuración del programa semanal si desea establecer la misma programación para cada día de la semana.
• Pulse el botón "Up" (Arriba) una vez si desea establecer la misma programación para los días de la semana. Los primeros cinco días de la semana parpadearán en la pantalla.
• Pulse el botón "Up" (Arriba) una vez más si desea establecer la misma programación solo para el fin de semana. Los dos últimos días de la semana parpadearán en la pantalla.
• Pulse el botón "Up" (Arriba) una vez más si desea establecer la misma programación para cada día de la semana. El primer día de la semana parpadeará en la pantalla. Puede cambiar entre los días pulsando el botón "Up" (Arriba).
• Pulse el botón "Down" (Abajo) para cambiar al día anterior.
• Pulse el botón "Weekly Program" (Programa Semanal) una vez para establecer una programación.
• "P0" parpadeará en la pantalla. Establezca el valor de temperatura de "P0" pulsando el botón "Weekly Program" (Programa Semanal) una vez más. La configuración de la hora de "P0" no se puede cambiar, ya que es la configuración de fábrica.
• Pulse el botón "Weekly Program" (Programa Semanal) de nuevo. El indicador de día parpadeará. Si no va a cambiar el día, pulse el botón "Weekly Program" (Programa Semanal) de nuevo y cambie a la configuración "P1" pulsando el botón "Up" (Arriba).
• En primer lugar, aparecerá la configuración de la hora en la pantalla. Una vez que complete la configuración de la hora, ajuste la configuración de los minutos pulsando el botón "Weekly Program" (Programa Semanal). Después de la configuración de los minutos, pulse el botón "Weekly Program" (Programa Semanal) para establecer el valor de temperatura.
• Siga los mismos pasos para otras configuraciones de programación.
• Una vez realizados todos los cambios, mantenga pulsado el botón "Weekly Program" (Programa Semanal) durante 3 segundos para guardar.

Nota: Para comprobar la programación semanal que se ha establecido sin realizar ningún cambio, pulse el botón "Weekly Program" (Programa Semanal) una vez mientras el termostato de ambiente está encendido. Pulse los botones "Up" (Arriba) y "Down" (Abajo) para ver los días, pulse el botón "Mode" (Modo) para ver la configuración entre "P0-P6".

LÓGICA DE FUNCIONAMIENTO DEL TERMOSTATO DE AMBIENTE TPI

Su termostato de ambiente funciona con el algoritmo TPI. Los termostatos de ambiente que utilizan la tecnología TPI predicen cuándo la temperatura de su hogar subirá o bajará por encima de la temperatura establecida y encienden y apagan la unidad de calefacción/refrigeración en consecuencia. Esto asegura que su hogar se mantenga a la temperatura que usted establezca sin desviaciones máximas hacia arriba y hacia abajo.

• ¿Qué es TPI?

La tecnología TPI está diseñada para asegurar que usted obtenga la mejor eficiencia energética posible de su sistema de calefacción/refrigeración. Mide y aplica los mejores tiempos posibles para entregar y mantener su hogar al nivel de temperatura establecido.

• ¿Cómo funciona TPI?

Gracias a la avanzada tecnología de inteligencia artificial que se encuentra en el software, se adapta al cambio de temperatura del entorno en el que se encuentra. Al crear un mapa general de la temperatura de su hogar, aprende cuánto tiempo se tarda en alcanzar la temperatura ambiente deseada y cómo mantener esta temperatura. De esta manera, proporciona un consumo mínimo de energía al calcular cuánto tiempo debe funcionar su unidad de calefacción/refrigeración.

• ¿Cuál es la diferencia?

En los termostatos de ambiente no TPI, la unidad de calefacción/refrigeración funciona y se detiene continuamente hasta que supera el valor de temperatura establecido. Si la temperatura establecida cae por debajo de una cierta cantidad, la unidad de calefacción/refrigeración volverá a funcionar. Esto crea mayores fluctuaciones de temperatura y menos control de la energía. Los termostatos de ambiente TPI, por otro lado, proporcionan un mayor ahorro y confort en comparación con los termostatos de ambiente On/Off con las ventajas que tiene.

Modo de Calefacción

Su termostato de ambiente toma como base la temperatura ambiente promedio de los últimos 40 segundos. Con el algoritmo TPI en el producto, al crear un mapa general de la temperatura de su hogar, aprende cuánto tiempo se tarda en alcanzar la temperatura ambiente deseada y cómo se mantiene esta temperatura. Así, asegura que la temperatura ambiente permanezca dentro de un cierto rango.

GRÁFICO DE FUNCIONAMIENTO DEL MODO DE CALEFACCIÓN DEL TERMOSTATO DE AMBIENTE TPI

Modo de Refrigeración

Su termostato de ambiente toma como base la temperatura ambiente promedio de los últimos 40 segundos. Con el algoritmo TPI en el producto, al crear un mapa general de la temperatura de su hogar, aprende cuánto tiempo se tarda en alcanzar la temperatura ambiente deseada y cómo se mantiene esta temperatura. Así, asegura que la temperatura ambiente permanezca dentro de un cierto rango.

GRÁFICO DE FUNCIONAMIENTO DEL MODO DE REFRIGERACIÓN DEL TERMOSTATO DE AMBIENTE TPI

QUÉ DEBE SABER SOBRE EL TERMOSTATO DE AMBIENTE TPI

• Si se cambia la ubicación de los termostatos de ambiente TPI, el proceso de aprendizaje se reiniciará. El proceso de aprendizaje debe considerarse como de 7 días.
• Si los termostatos de ambiente TPI se desenergizan (reemplazo de la batería), el proceso de aprendizaje se reiniciará. El proceso de aprendizaje debe considerarse como de 7 días.

PREGUNTAS FRECUENTES

• ¿Es mi termostato de ambiente compatible con mi unidad de calefacción/refrigeración?

Si su unidad de calefacción/refrigeración tiene conexiones de encendido y apagado, su termostato de ambiente es compatible. Puede encontrar información sobre su unidad de calefacción/refrigeración en el manual de funcionamiento de la unidad de calefacción/refrigeración o en el servicio de su unidad de calefacción/refrigeración.

• ¿Cómo conectaré mi termostato de ambiente a la unidad de calefacción/refrigeración?

Recomendamos que la conexión entre su termostato de ambiente y la unidad de calefacción/refrigeración la realicen personas con cualificación profesional. Un cable de 2x0,75 mm es suficiente para la conexión entre el termostato de ambiente y la unidad de calefacción/refrigeración.

Conecte un extremo del par de cables a los terminales de conexión del termostato de ambiente que se indican en el manual de usuario de la unidad de calefacción/refrigeración.

Conecte el otro extremo del par de cables a las entradas COM y NO del terminal dentro del colgador de pared del termostato de ambiente, como se muestra en la sección "DIAGRAMA DE CABLEADO DEL TERMOSTATO DE AMBIENTE".

La dirección de los extremos del cable no importa.
