GENERAL LIFE isipark HT260S - Manual del termostato digital de ambiente

ESPECIFICACIONES GENERALES

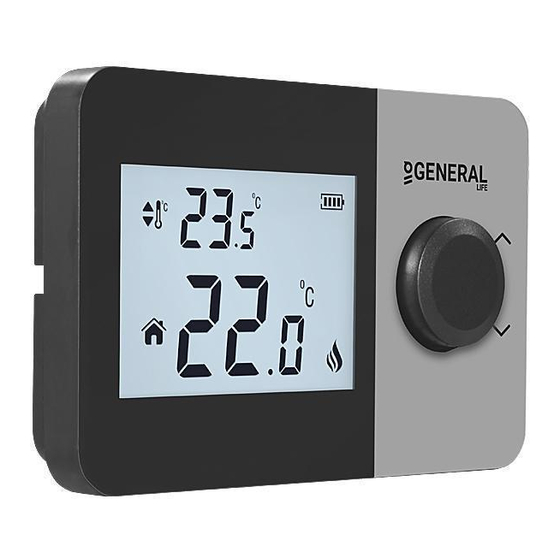

HT260S es un termostato de ambiente con cable. El usuario puede ajustar la temperatura ambiente con la temperatura requerida y obtener una calefacción/refrigeración más cómoda y económica.

• Medición precisa de la temperatura
• Calibración de la calefacción
• Modos de calefacción/refrigeración
• Control ON/OFF (encendido/apagado)
• Conexión por cable
• Ajustes de histéresis

EQUIPOS

Termostato de ambiente HT260S

Soporte de pared

Pila alcalina

Tacos y tornillos

DATOS TÉCNICOS

TERMOSTATO DE AMBIENTE

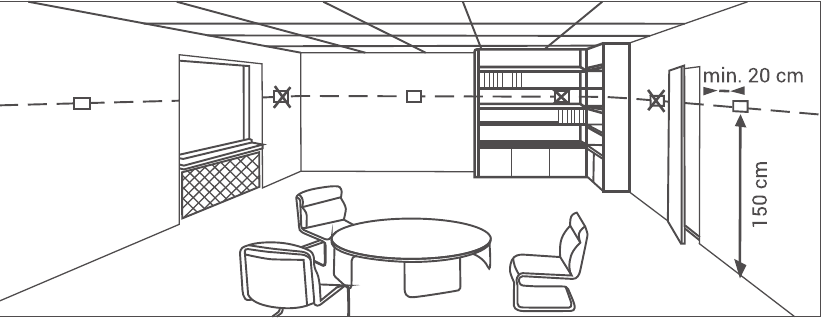

COLOCACIÓN DEL TERMOSTATO DE AMBIENTE

El termostato de ambiente debe colocarse en la habitación que se utilice con más frecuencia. Por ejemplo, el salón o la sala de estar. Se debe evitar colocar el termostato de ambiente en un lugar con circulación de aire, como la entrada de una habitación o al lado de una ventana. Tampoco sería adecuado colocarlo cerca de unidades de calefacción/refrigeración, como radiadores, estufas, ni en lugares que reciban luz solar directa. El termostato de ambiente debe colocarse a una altura de 150 cm sobre el suelo. Se pueden realizar algunas pruebas para encontrar el lugar más adecuado.

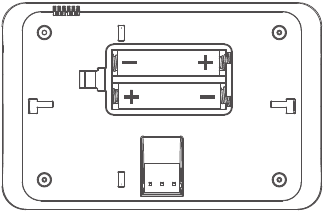

COLOCACIÓN DE LA PILA

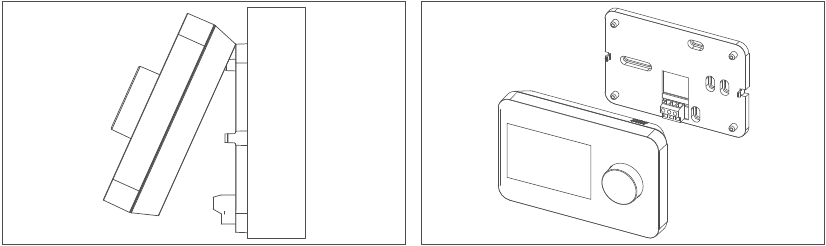

Separe el termostato de ambiente del soporte de pared. A continuación, retire el alojamiento de la pila de la parte posterior del termostato de ambiente. Introduzca 2 pilas alcalinas en el alojamiento de la pila. Asegúrese de colocar las pilas en la dirección correcta. Vuelva a colocar el termostato de ambiente en el soporte de pared después de volver a montar el alojamiento de la pila. Cambie las dos pilas a la vez.

Advertencia de pila baja: Cuando el icono " " aparece en la pantalla, significa "advertencia de pila baja". Se recomienda sustituir las pilas cuando aparezca esta advertencia.

Cuando el producto no se utilice durante un período prolongado (más de 15 días), retire las pilas. De lo contrario, las averías que puedan producirse quedarían fuera de la garantía.
Deposite las pilas gastadas en el contenedor de pilas.

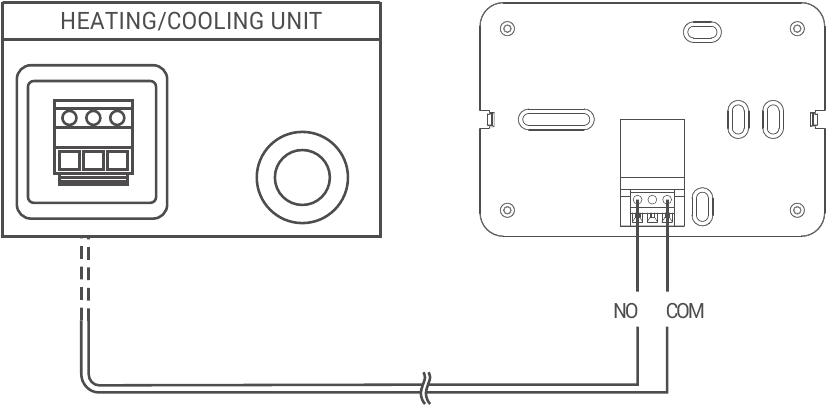

DIAGRAMA DE CABLEADO DEL TERMOSTATO DE AMBIENTE

Las operaciones dentro de la unidad de calefacción/refrigeración o la instalación eléctrica deben ser realizadas por personas cualificadas profesionalmente.

CALIBRACIÓN DE LA TEMPERATURA DEL TERMOSTATO DE AMBIENTE

Los sensores de temperatura que se utilizan en los termostatos de ambiente son muy sensibles. Es posible que tenga que calibrar su termostato de ambiente si desea obtener los mismos valores de temperatura que con otros termómetros en su espacio vital.

• Con el dispositivo apagado, mantenga pulsado el botón durante 3 segundos.
• Pulse el botón hasta que aparezca el menú " ". Para ver la temperatura deseada, ajuste la diferencia de temperatura girando el botón hacia la derecha o hacia la izquierda. Este valor se puede ajustar entre -8^oC y +8^oC.
• Para guardar los ajustes y salir, pulse el botón hasta que el dispositivo se apague.

Nota: La calibración de temperatura recomendada es "0.0^oC".

MODOS DE CALEFACCIÓN / REFRIGERACIÓN DEL TERMOSTATO DE AMBIENTE

Su termostato de ambiente tiene modos de calefacción y refrigeración. Para cambiar fácilmente entre los modos de calefacción y refrigeración:

• Con el dispositivo apagado, mantenga pulsado el botón durante 3 segundos.
• Pulse el botón hasta que aparezca el menú " ".
• Puede cambiar entre los modos " " (calefacción) y " " (refrigeración) girando el botón hacia la derecha o hacia la izquierda en el menú " ".
• Para guardar los ajustes y salir, pulse el botón hasta que el dispositivo se apague.
• Los ajustes que ha realizado se han guardado. Una vez que encienda el dispositivo, funcionará con los ajustes modificados.

MENÚ DE HISTÉRESIS POSITIVA DEL TERMOSTATO DE AMBIENTE

El ajuste de fábrica de histéresis positiva de su termostato de ambiente es de 0.5°C. Este valor se puede ajustar entre "0.1°C" y "2.0°C". Mientras que el valor de histéresis positiva es de 0.5°C, si la temperatura ambiente supera en 0.5°C la temperatura establecida, su termostato de ambiente enviará una señal a su unidad de calefacción/refrigeración.
Por ejemplo, cuando ajusta su termostato de ambiente a 22.0°C, si la temperatura ambiente supera los 22.5°C, en el modo de calefacción su unidad de calefacción dejará de funcionar; en el modo de refrigeración su unidad de refrigeración empezará a funcionar. Para cambiar el ajuste de histéresis positiva:

• Pulse el botón durante 3 segundos mientras el dispositivo está apagado.
• Pulse el botón hasta que aparezca el menú " ".
• Ajuste la sensibilidad de funcionamiento girando el botón hacia la izquierda o hacia la derecha en el menú de histéresis positiva " ".
• Pulse el botón hasta que el dispositivo se apague para guardar los cambios y salir.
• Los cambios se han guardado. Su termostato de ambiente funcionará con la sensibilidad de funcionamiento establecida cuando abra el dispositivo.

MENÚ DE HISTÉRESIS NEGATIVA DEL TERMOSTATO DE AMBIENTE

El ajuste de fábrica de histéresis negativa de su termostato de ambiente es de -0.5°C. Este valor se puede ajustar entre "-0.1°C" y "-2.0°C". Mientras que el valor de histéresis negativa es de -0.5°C, si la temperatura ambiente desciende 0.5°C por debajo de la temperatura establecida, su termostato de ambiente enviará una señal a su unidad de calefacción/refrigeración.
Por ejemplo, cuando ajusta su termostato de ambiente a 22°C, si la temperatura ambiente desciende por debajo de 21.5°C, en el modo de calefacción su unidad de calefacción empezará a funcionar; en el modo de refrigeración su unidad de refrigeración dejará de funcionar. Para cambiar el ajuste de histéresis negativa:

• Pulse el botón durante 3 segundos mientras el dispositivo está apagado.
• Pulse el botón hasta que aparezca el menú " ".
• Ajuste la sensibilidad de funcionamiento girando el botón hacia la izquierda o hacia la derecha en el menú de histéresis negativa " ".
• Pulse el botón hasta que el dispositivo se apague para guardar los cambios y salir.
• Los cambios se han guardado. Su termostato de ambiente funcionará con la sensibilidad de funcionamiento establecida cuando abra el dispositivo.

RESTABLECIMIENTO DE LOS AJUSTES DE FÁBRICA

Puede restablecer su termostato de ambiente a sus ajustes de fábrica predeterminados. Esta operación restablece el ajuste de calibración, los modos de calefacción/refrigeración y los ajustes de histéresis al ajuste de fábrica. Para restablecer su termostato de ambiente al ajuste de fábrica:

• Con el dispositivo apagado, mantenga pulsado el botón durante 3 segundos.
• Pulse el botón hasta que aparezca el menú " ".
• Mientras esté en el menú " ", gire el botón hacia la derecha o hacia la izquierda para seleccionar la opción " " y pulse el botón.
• El dispositivo se apagará y se restablecerá a los ajustes de fábrica.

LÓGICA DE FUNCIONAMIENTO DEL TERMOSTATO DE AMBIENTE

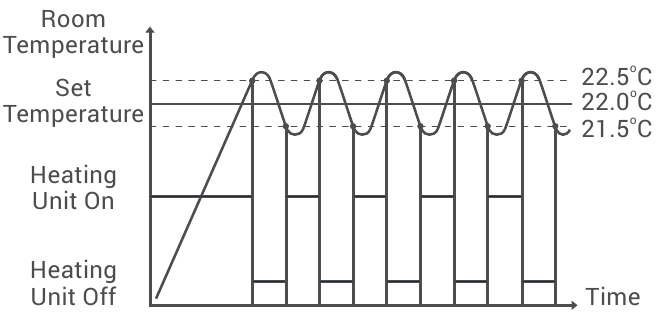

Modo de calefacción

Su termostato de ambiente toma como base la temperatura ambiente media de los últimos 40 segundos. Si la temperatura ambiente supera el valor de temperatura de histéresis positiva que ha establecido, su termostato de ambiente detendrá la unidad de calefacción. Si desciende por debajo del valor de temperatura de histéresis negativa, su termostato de ambiente pondrá en marcha la unidad de calefacción. De este modo, se asegura de que la temperatura ambiente se mantenga dentro de un determinado rango.

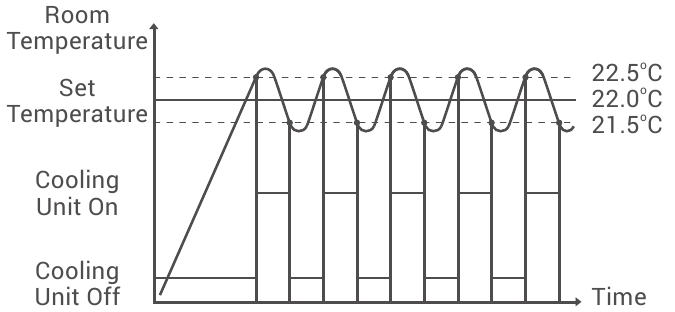

Modo de refrigeración

Su termostato de ambiente toma como base la temperatura ambiente media de los últimos 40 segundos. Si la temperatura ambiente supera el valor de temperatura de histéresis positiva que ha establecido, su termostato de ambiente pondrá en marcha la unidad de refrigeración. Si desciende por debajo del valor de temperatura de histéresis negativa, su termostato de ambiente detendrá la unidad de refrigeración. De este modo, se asegura de que la temperatura ambiente se mantenga dentro de un determinado rango.

PREGUNTAS FRECUENTES

• ¿Es mi termostato de ambiente compatible con mi unidad de calefacción/refrigeración?
  Si su unidad de calefacción/refrigeración tiene conexiones de encendido y apagado, su termostato de ambiente es compatible. Puede encontrar información sobre su unidad de calefacción/refrigeración en el manual de funcionamiento de su unidad de calefacción/refrigeración o en el servicio técnico de su unidad de calefacción/refrigeración.
• ¿Cómo conectaré mi termostato de ambiente a la unidad de calefacción/refrigeración?
  Recomendamos que la conexión entre su termostato de ambiente y la unidad de calefacción/refrigeración la realicen personas cualificadas profesionalmente.
  Un cable de 2x0.75 mm es suficiente para la conexión entre el termostato de ambiente y la unidad de calefacción/refrigeración.
  Conecte un extremo del par de cables a los terminales de conexión del termostato de ambiente que se indican en el manual de usuario de la unidad de calefacción/refrigeración.
  Conecte el otro extremo del par de cables a las entradas COM y NO del terminal dentro del soporte de pared del termostato de ambiente, como se muestra en la sección "DIAGRAMA DE CABLEADO DEL TERMOSTATO DE AMBIENTE".
  La dirección de los extremos del cable no importa.
