GENERAL LIFE isipark HT260S - Panduan Termostat Ruangan Digital

SPESIFIKASI UMUM

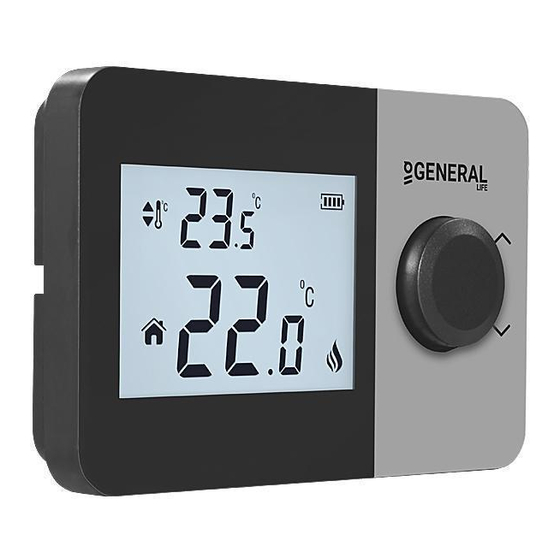

HT260S adalah termostat ruangan berkabel. Pengguna dapat menyesuaikan suhu ruangan dengan suhu yang dibutuhkan dan mendapatkan pemanasan/pendinginan yang lebih nyaman dan ekonomis.

• Pengukuran Suhu yang Tepat
• Kalibrasi Pemanasan
• Mode Pemanasan/Pendinginan
• Kontrol ON/OFF
• Koneksi Berkabel
• Pengaturan Histeresis

PERALATAN

Termostat Ruangan HT260S

Gantungan Dinding

Baterai Alkaline

Fisher dan Sekrup

DATA TEKNIS

TERMOSTAT RUANGAN

PENEMPATAN TERMOSTAT RUANGAN

Termostat Ruangan perlu ditempatkan di ruangan yang paling sering digunakan. Misalnya; ruang tamu atau ruang santai. Menempatkan Termostat Ruangan di tempat yang memiliki sirkulasi udara seperti pintu masuk ruangan atau sisi jendela harus dihindari. Juga, di mana pun dekat dengan unit pemanas/pendingin seperti radiator, kompor, dan tempat yang terkena sinar matahari langsung tidak cocok. Termostat Ruangan perlu ditempatkan di atas lantai setinggi 150 cm. Beberapa percobaan dapat dilakukan untuk menemukan tempat yang paling nyaman.

PENEMPATAN BATERAI

Lepaskan Termostat Ruangan Anda dari Gantungan Dinding. Kemudian lepaskan rumah baterai dari bagian belakang termostat ruangan. Masukkan 2 baterai alkaline ke dalam rumah baterai. Pastikan Anda menempatkan baterai dalam arah yang benar. Tempatkan termostat ruangan Anda di Gantungan Dinding setelah memasang kembali rumah baterai. Ganti kedua baterai secara bersamaan.

Peringatan Baterai Lemah: Ketika ikon " " muncul di layar, itu berarti "peringatan baterai lemah". Disarankan untuk mengganti baterai ketika peringatan ini muncul.

Ketika produk tidak digunakan untuk jangka waktu yang lama (lebih dari 15 hari), lepaskan baterai. Jika tidak, kerusakan yang mungkin terjadi tidak akan ditanggung garansi.
Harap buang baterai bekas Anda ke tempat sampah untuk baterai.

DIAGRAM PENGKABELAN TERMOSTAT RUANGAN

Operasi di dalam unit pemanas / pendingin atau instalasi listrik harus dilakukan oleh orang yang berkualifikasi profesional.

KALIBRASI SUHU TERMOSTAT RUANGAN

Sensor suhu yang digunakan dalam Termostat Ruangan sangat sensitif. Anda mungkin perlu mengkalibrasi Termostat Ruangan Anda jika Anda ingin mendapatkan nilai suhu yang sama dengan termometer lain di ruang hidup Anda.

• Saat perangkat Anda dimatikan, tekan dan tahan tombol selama 3 detik.
• Tekan tombol hingga menu " " muncul. Untuk melihat suhu yang diinginkan, atur perbedaan suhu dengan memutar tombol ke kanan atau ke kiri. Nilai ini dapat diatur antara -8^oC dan +8^oC.
• Untuk menyimpan pengaturan dan keluar, tekan tombol hingga perangkat mati.

Catatan: Kalibrasi suhu yang direkomendasikan adalah "0.0^oC".

MODE PEMANASAN / PENDINGINAN TERMOSTAT RUANGAN

Termostat Ruangan Anda memiliki mode pemanasan dan pendinginan. Untuk beralih dengan mudah antara mode pemanasan dan pendinginan:

• Saat perangkat Anda dimatikan, tekan dan tahan tombol selama 3 detik.
• Tekan tombol hingga menu " " muncul.
• Anda dapat beralih antara mode " " (pemanasan) dan " " (pendinginan) dengan memutar tombol ke kanan atau ke kiri di menu " ".
• Untuk menyimpan pengaturan dan keluar, tekan tombol hingga perangkat mati.
• Pengaturan yang telah Anda buat telah disimpan. Setelah Anda menghidupkan perangkat Anda, ia akan beroperasi dengan pengaturan yang diubah.

MENU POSITIF HISTERESIS TERMOSTAT RUANGAN

Pengaturan pabrik positif histeresis termostat ruangan Anda adalah 0.5°C. Nilai ini dapat disesuaikan antara "0.1°C" dan "2.0°C". Sementara nilai positif histeresis adalah 0.5°C, jika suhu ruangan naik di atas 0.5°C dari suhu yang ditetapkan, termostat ruangan Anda akan mengirim sinyal ke unit pemanas/pendingin Anda.
Misalnya, ketika Anda mengatur termostat ruangan Anda ke 22.0°C, jika suhu ruangan naik di atas 22.5°C, pada mode pemanasan unit pemanas Anda akan berhenti bekerja; pada mode pendinginan unit pendingin Anda akan mulai bekerja. Untuk mengubah pengaturan positif histeresis:

• Tekan tombol selama 3 detik saat perangkat Anda mati.
• Tekan tombol hingga menu " " muncul.
• Sesuaikan sensitivitas operasi dengan memutar tombol ke kiri atau kanan di menu positif histeresis " ".
• Tekan tombol hingga perangkat mati untuk menyimpan perubahan dan keluar.
• Perubahan telah disimpan. Termostat ruangan Anda akan bekerja dengan sensitivitas operasi yang ditetapkan ketika Anda membuka perangkat Anda.

MENU NEGATIF HISTERESIS TERMOSTAT RUANGAN

Pengaturan pabrik negatif histeresis termostat ruangan Anda adalah -0.5°C. Nilai ini dapat disesuaikan antara "-0.1°C" dan "-2.0°C". Sementara nilai negatif histeresis adalah -0.5°C, jika suhu ruangan turun di bawah 0.5°C dari suhu yang ditetapkan, termostat ruangan Anda akan mengirim sinyal ke unit pemanas/pendingin Anda.
Misalnya, ketika Anda mengatur termostat ruangan Anda ke 22°C, jika suhu ruangan turun di bawah 21.5°C, pada mode pemanasan unit pemanas Anda akan mulai bekerja; pada mode pendinginan unit pendingin Anda akan berhenti bekerja. Untuk mengubah pengaturan negatif histeresis:

• Tekan tombol selama 3 detik saat perangkat Anda mati.
• Tekan tombol hingga menu " " muncul.
• Sesuaikan sensitivitas operasi dengan memutar tombol ke kiri atau kanan di menu negatif histeresis " ".
• Tekan tombol hingga perangkat mati untuk menyimpan perubahan dan keluar.
• Perubahan telah disimpan. Termostat ruangan Anda akan bekerja dengan sensitivitas operasi yang ditetapkan ketika Anda membuka perangkat Anda.

RESET PENGATURAN PABRIK

Anda dapat mengatur ulang Termostat Ruangan Anda ke pengaturan pabrik defaultnya. Operasi ini mengatur ulang pengaturan kalibrasi, mode pemanasan/pendinginan, dan pengaturan histeresis ke pengaturan pabrik. Untuk mengatur ulang Termostat Ruangan Anda ke pengaturan pabrik:

• Saat perangkat Anda dimatikan, tekan dan tahan tombol selama 3 detik.
• Tekan tombol hingga menu " " muncul.
• Saat berada di menu " ", putar tombol ke kanan atau ke kiri untuk memilih opsi " " dan tekan tombol.
• Perangkat Anda akan dimatikan dan direset ke pengaturan pabrik.

LOGIKA KERJA TERMOSTAT RUANGAN

Mode Pemanasan

Termostat ruangan Anda mengambil suhu ruangan rata-rata dari 40 detik terakhir sebagai dasar. Jika suhu ruangan naik di atas nilai suhu positif histeresis yang Anda tetapkan, Termostat Ruangan Anda akan menghentikan unit pemanas. Jika turun di bawah nilai suhu negatif histeresis, Termostat Ruangan Anda akan memulai unit pemanas. Dengan demikian, ia memastikan bahwa suhu ruangan tetap berada dalam kisaran tertentu.

Mode Pendinginan

Termostat ruangan Anda mengambil suhu ruangan rata-rata dari 40 detik terakhir sebagai dasar. Jika suhu ruangan naik di atas nilai suhu positif histeresis yang Anda tetapkan, Termostat Ruangan Anda akan memulai unit pendingin. Jika turun di bawah nilai suhu negatif histeresis, Termostat Ruangan Anda akan menghentikan unit pendingin. Dengan demikian, ia memastikan bahwa suhu ruangan tetap berada dalam kisaran tertentu.

PERTANYAAN YANG SERING DIAJUKAN

• Apakah Termostat Ruangan saya kompatibel dengan unit pemanas/pendingin saya?
  Jika unit pemanas / pendingin Anda memiliki koneksi on-off, Termostat Ruangan Anda kompatibel. Anda dapat menemukan informasi tentang unit pemanas / pendingin Anda dari manual pengoperasian unit pemanas / pendingin Anda atau dari layanan unit pemanas / pendingin Anda.
• Bagaimana cara menghubungkan Termostat Ruangan saya ke unit pemanas/pendingin?
  Kami merekomendasikan agar koneksi antara Termostat Ruangan Anda dan unit Pemanas/Pendingin harus dilakukan oleh orang yang berkualifikasi profesional.
  Kabel 2x0.75 mm sudah cukup untuk koneksi Termostat Ruangan – unit pemanas/pendingin.
  Hubungkan salah satu ujung pasangan kabel ke terminal koneksi termostat ruangan yang tercantum dalam manual pengguna unit pemanas/pendingin.
  Hubungkan ujung pasangan kabel lainnya ke input COM dan NO dari terminal di dalam Gantungan Dinding Termostat Ruangan seperti yang ditunjukkan di bagian "DIAGRAM PENGKABELAN TERMOSTAT RUANGAN".
  Arah ujung kabel tidak masalah.
