GENERAL LIFE isipark HT260S - Dijital Oda Termostatı Kullanım Kılavuzu

GENEL ÖZELLİKLER

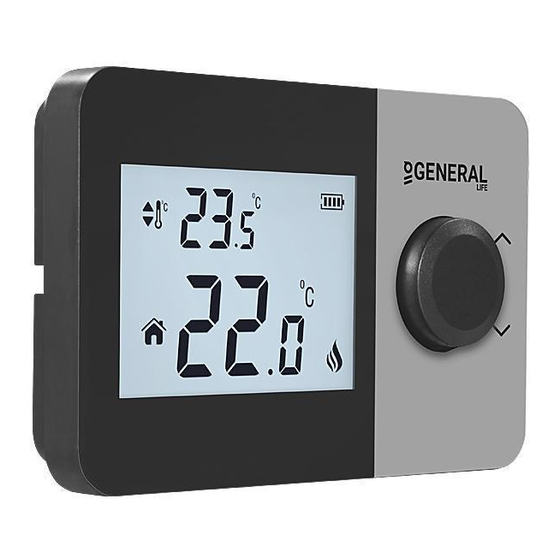

HT260S kablolu bir oda termostatıdır. Kullanıcı, oda sıcaklığını gerekli sıcaklığa ayarlayabilir ve daha konforlu ve ekonomik ısıtma/soğutma elde edebilir.

• Hassas Sıcaklık Ölçümü
• Isıtma kalibrasyonu
• Isıtma/Soğutma Modları
• AÇ/KAPA Kontrolü
• Kablolu Bağlantı
• Histerezis Ayarları

EKİPMANLAR

HT260S Oda Termostatı

Duvar Askısı

Alkalin Pil

Dübel ve Vidalar

TEKNİK VERİLER

ODA TERMOSTATI

ODA TERMOSTATI YERLEŞİMİ

Oda Termostatı en sık kullanılan odaya yerleştirilmelidir. Örneğin; oturma odası veya salon. Oda Termostatını, bir odanın girişi veya pencere kenarı gibi hava sirkülasyonunun olduğu bir yere yerleştirmekten kaçınılmalıdır. Ayrıca radyatör, soba gibi ısıtma/soğutma ünitelerine yakın veya doğrudan güneş ışığı alan yerler de uygun olmayacaktır. Oda Termostatı zeminden 150 cm yükseklikte bulunmalıdır. En uygun yeri bulmak için birkaç deneme yapılabilir.

PİL YERLEŞİMİ

Oda Termostatınızı Duvar Askısından ayırın. Ardından pil yuvasını oda termostatının arkasından çıkarın. Pil yuvasına 2 adet alkalin pil yerleştirin. Lütfen pilleri doğru yönde yerleştirdiğinizden emin olun. Pil yuvasını geri taktıktan sonra oda termostatınızı Duvar Askısına yerleştirin. Her iki pili de birlikte değiştirin.

Düşük Pil Uyarısı: Ekranda " " simgesi göründüğünde, bu "düşük pil uyarısı" anlamına gelir. Bu uyarı göründüğünde pillerin değiştirilmesi önerilir.

Ürün uzun süre (15 günden fazla) kullanılmadığında pilleri çıkarın. Aksi takdirde, meydana gelebilecek arızalar garanti kapsamı dışında kalacaktır.
Lütfen bitmiş pillerinizi pil atık kutusuna atın.

ODA TERMOSTATI KABLO BAĞLANTI ŞEMASI

Isıtma / soğutma ünitesi veya elektrik tesisatı içindeki işlemler, profesyonelce kalifiye kişiler tarafından yapılmalıdır.

ODA TERMOSTATI SICAKLIK KALİBRASYONU

Oda Termostatlarında kullanılan sıcaklık sensörleri oldukça hassastır. Yaşam alanınızdaki diğer termometrelerle aynı sıcaklık değerlerini elde etmek isterseniz, Oda Termostatınızı kalibre etmeniz gerekebilir.

• Cihazınız kapalıyken, düğmeyi 3 saniye basılı tutun.
• " " menüsü görünene kadar düğmeye basın. İstenilen sıcaklığı görmek için, düğmeyi sağa veya sola çevirerek sıcaklık farkını ayarlayın. Bu değer -8^oC ile +8^oC arasında ayarlanabilir.
• Ayarları kaydetmek ve çıkmak için, cihaz kapanana kadar düğmeye basın.

Not: Önerilen sıcaklık kalibrasyonu "0.0^oC"dir.

ODA TERMOSTATI ISITMA / SOĞUTMA MODLARI

Oda Termostatınızda ısıtma ve soğutma modları bulunur. Isıtma ve soğutma modları arasında kolayca geçiş yapmak için:

• Cihazınız kapalıyken, düğmeyi 3 saniye basılı tutun.
• " " menüsü görünene kadar düğmeye basın.
• " " (ısıtma) ve " " (soğutma) modları arasında, " " menüsünde düğmeyi sağa veya sola çevirerek geçiş yapabilirsiniz.
• Ayarları kaydetmek ve çıkmak için, cihaz kapanana kadar düğmeye basın.
• Yaptığınız ayarlar kaydedildi. Cihazınızı açtıktan sonra, değiştirilen ayarlarla çalışacaktır.

ODA TERMOSTATI HİSTEREZİS POZİTİF MENÜSÜ

Oda termostatınızın histerezis pozitif fabrika ayarı 0.5°C'dir. Bu değer "0.1°C" ile "2.0°C" arasında ayarlanabilir. Histerezis pozitif değeri 0.5°C iken, oda sıcaklığı ayarlanan sıcaklığın 0.5°C üzerine çıkarsa, oda termostatınız ısıtma/soğutma ünitenize bir sinyal gönderecektir.
Örneğin, oda termostatınızı 22.0°C'ye ayarladığınızda, oda sıcaklığı 22.5°C'nin üzerine çıkarsa, ısıtma modunda ısıtma üniteniz çalışmayı durduracak; soğutma modunda soğutma üniteniz çalışmaya başlayacaktır. Histerezis pozitif ayarını değiştirmek için:

• Cihazınız kapalıyken düğmeye 3 saniye basın.
• " " menüsü görünene kadar düğmeye basın.
• " " histerezis pozitif menüsünde düğmeyi sola veya sağa çevirerek çalışma hassasiyetini ayarlayın.
• Değişiklikleri kaydetmek ve çıkmak için cihaz kapanana kadar düğmeye basın.
• Değişiklikler kaydedildi. Cihazınızı açtığınızda oda termostatınız ayarlanan çalışma hassasiyeti ile çalışacaktır.

ODA TERMOSTATI HİSTEREZİS NEGATİF MENÜSÜ

Oda termostatınızın histerezis negatif fabrika ayarı -0.5°C'dir. Bu değer "-0.1°C" ile "-2.0°C" arasında ayarlanabilir. Histerezis negatif değeri -0.5°C iken, oda sıcaklığı ayarlanan sıcaklığın 0.5°C altına düşerse, oda termostatınız ısıtma/soğutma ünitenize bir sinyal gönderecektir.
Örneğin, oda termostatınızı 22°C'ye ayarladığınızda, oda sıcaklığı 21.5°C'nin altına düşerse, ısıtma modunda ısıtma üniteniz çalışmaya başlayacak; soğutma modunda soğutma üniteniz çalışmayı durduracaktır. Histerezis negatif ayarını değiştirmek için:

• Cihazınız kapalıyken düğmeye 3 saniye basın.
• " " menüsü görünene kadar düğmeye basın.
• " " histerezis negatif menüsünde düğmeyi sola veya sağa çevirerek çalışma hassasiyetini ayarlayın.
• Değişiklikleri kaydetmek ve çıkmak için cihaz kapanana kadar düğmeye basın.
• Değişiklikler kaydedildi. Cihazınızı açtığınızda oda termostatınız ayarlanan çalışma hassasiyeti ile çalışacaktır.

FABRİKA AYARLARINA SIFIRLAMA

Oda Termostatınızı varsayılan fabrika ayarlarına sıfırlayabilirsiniz. Bu işlem, kalibrasyon ayarını, ısıtma/soğutma modlarını ve histerezis ayarlarını fabrika ayarlarına sıfırlar. Oda Termostatınızı fabrika ayarlarına sıfırlamak için:

• Cihazınız kapalıyken, düğmeyi 3 saniye basılı tutun.
• " " menüsü görünene kadar düğmeye basın.
• " " menüsündeyken, " " seçeneğini seçmek için düğmeyi sağa veya sola çevirin ve düğmeye basın.
• Cihazınız kapanacak ve fabrika ayarlarına sıfırlanacaktır.

ODA TERMOSTATI ÇALIŞMA MANTIĞI

Isıtma Modu

Oda termostatınız, son 40 saniyenin ortalama oda sıcaklığını temel alır. Oda sıcaklığı ayarladığınız histerezis pozitif sıcaklık değerinin üzerine çıkarsa, Oda Termostatınız ısıtma ünitesini durduracaktır. Histerezis negatif sıcaklık değerinin altına düşerse, Oda Termostatınız ısıtma ünitesini başlatacaktır. Böylece, oda sıcaklığının belirli bir aralıkta kalmasını sağlar.

Soğutma Modu

Oda termostatınız, son 40 saniyenin ortalama oda sıcaklığını temel alır. Oda sıcaklığı ayarladığınız histerezis pozitif sıcaklık değerinin üzerine çıkarsa, Oda Termostatınız soğutma ünitesini başlatacaktır. Histerezis negatif sıcaklık değerinin altına düşerse, Oda Termostatınız soğutma ünitesini durduracaktır. Böylece, oda sıcaklığının belirli bir aralıkta kalmasını sağlar.

SIKÇA SORULAN SORULAR

• Oda Termostatım ısıtma/soğutma ünitemle uyumlu mu?
  Isıtma / soğutma ünitenizin açma-kapama bağlantıları varsa, Oda Termostatınız uyumludur. Isıtma / soğutma ünitenizle ilgili bilgileri, ısıtma / soğutma ünitesi kullanım kılavuzunuzdan veya ısıtma / soğutma ünitesi servisinizden bulabilirsiniz.
• Oda Termostatımı ısıtma/soğutma ünitesine nasıl bağlayacağım?
  Oda Termostatınız ile Isıtma/Soğutma ünitesi arasındaki bağlantının profesyonelce kalifiye kişiler tarafından yapılmasını öneririz.
  Oda Termostatı – ısıtma/soğutma ünitesi bağlantısı için 2x0.75 mm kablo yeterlidir.
  Kablo çiftinin bir ucunu, ısıtma/soğutma ünitesinin kullanım kılavuzunda belirtilen oda termostatı bağlantı terminallerine bağlayın.
  Kablo çiftinin diğer ucunu, "ODA TERMOSTATI KABLO BAĞLANTI ŞEMASI" bölümünde gösterildiği gibi Oda Termostatının Duvar Askısının içindeki terminalin COM ve NO girişlerine bağlayın.
  Kablo uçlarının yönü önemli değildir.
