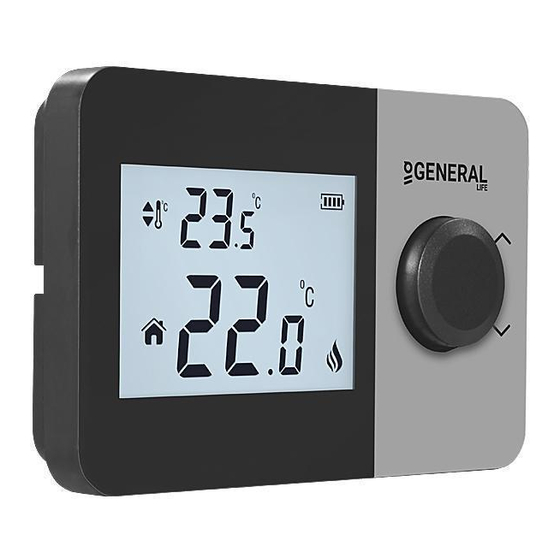

GENERAL LIFE isipark HT260S - Manual del Termostato Digital de Ambiente

ESPECIFICACIONES GENERALES

HT260S es un termostato de ambiente cableado. El usuario puede ajustar la temperatura ambiente con la temperatura requerida y obtener una calefacción/refrigeración más cómoda y económica.

• Medición Precisa de Temperatura
• Calibración de Calefacción
• Modos de Calefacción/Refrigeración
• Control ON/OFF (Encendido/Apagado)
• Conexión Cableada
• Ajustes de Histéresis

EQUIPOS

Termostato de Ambiente HT260S

Colgador de Pared

Batería Alcalina

Tacos y Tornillos

DATOS TÉCNICOS

TERMOSTATO DE AMBIENTE

UBICACIÓN DEL TERMOSTATO DE AMBIENTE

El termostato de ambiente debe colocarse en la habitación que se utiliza con mayor frecuencia. Por ejemplo; sala de estar o salón. Se debe evitar colocar el termostato de ambiente en un lugar que tenga circulación de aire, como la entrada de una habitación o al lado de una ventana. Tampoco sería adecuado colocarlo cerca de unidades de calefacción/refrigeración como radiadores, estufas y lugares que reciben luz solar directa. El termostato de ambiente debe ubicarse a 150 cm de altura sobre el piso. Se pueden hacer algunas pruebas para encontrar el lugar más conveniente.

COLOCACIÓN DE LA BATERÍA

Separe su termostato de ambiente del colgador de pared. Luego retire la carcasa de la batería de la parte posterior del termostato de ambiente. Coloque 2 baterías alcalinas en la carcasa de la batería. Asegúrese de colocar las baterías en las direcciones correctas. Coloque su termostato de ambiente en el colgador de pared después de volver a ensamblar la carcasa de la batería. Cambie ambas baterías juntas.

Advertencia de Batería Baja: Cuando el icono " " aparece en la pantalla, significa "advertencia de batería baja". Se recomienda reemplazar las baterías cuando aparece esta advertencia.

Cuando el producto no se utilice durante un período prolongado (más de 15 días), retire las baterías. De lo contrario, las averías que puedan ocurrir quedarían fuera de la garantía.
Por favor, tire las baterías gastadas en el contenedor de residuos para baterías.

DIAGRAMA DE CABLEADO DEL TERMOSTATO DE AMBIENTE

Las operaciones dentro de la unidad de calefacción / refrigeración o la instalación eléctrica deben ser realizadas por personas con cualificación profesional.

CALIBRACIÓN DE LA TEMPERATURA DEL TERMOSTATO DE AMBIENTE

Los sensores de temperatura que se utilizan en los termostatos de ambiente son muy sensibles. Es posible que deba calibrar su termostato de ambiente si desea obtener los mismos valores de temperatura con otros termómetros en su espacio vital.

• Mientras su dispositivo está apagado, mantenga presionado el botón durante 3 segundos.
• Presione el botón hasta que aparezca el menú " ". Para ver la temperatura deseada, ajuste la diferencia de temperatura girando el botón hacia la derecha o hacia la izquierda. Este valor se puede establecer entre -8^oC y +8^oC.
• Para guardar la configuración y salir, presione el botón hasta que el dispositivo se apague.

Nota: La calibración de temperatura recomendada es "0.0^oC".

MODOS DE CALEFACCIÓN / REFRIGERACIÓN DEL TERMOSTATO DE AMBIENTE

Su termostato de ambiente tiene modos de calefacción y refrigeración. Para cambiar fácilmente entre los modos de calefacción y refrigeración:

• Mientras su dispositivo está apagado, mantenga presionado el botón durante 3 segundos.
• Presione el botón hasta que aparezca el menú " ".
• Puede cambiar entre los modos " " (calefacción) y " " (refrigeración) girando el botón hacia la derecha o hacia la izquierda en el menú " ".
• Para guardar la configuración y salir, presione el botón hasta que el dispositivo se apague.
• La configuración que ha realizado se ha guardado. Una vez que encienda su dispositivo, funcionará con la configuración modificada.

MENÚ DE HISTÉRESIS POSITIVA DEL TERMOSTATO DE AMBIENTE

El ajuste de fábrica de histéresis positiva de su termostato de ambiente es de 0.5°C. Este valor se puede ajustar entre "0.1°C" y "2.0°C". Mientras que el valor de histéresis positiva es de 0.5°C, si la temperatura ambiente supera los 0.5°C de la temperatura establecida, su termostato de ambiente enviará una señal a su unidad de calefacción/refrigeración.
Por ejemplo, cuando configura su termostato de ambiente a 22.0°C, si la temperatura ambiente supera los 22.5°C, en el modo de calefacción su unidad de calefacción dejará de funcionar; en el modo de refrigeración, su unidad de refrigeración comenzará a funcionar. Para cambiar la configuración de histéresis positiva:

• Presione el botón durante 3 segundos mientras su dispositivo está apagado.
• Presione el botón hasta que aparezca el menú " ".
• Ajuste la sensibilidad de operación girando el botón hacia la izquierda o hacia la derecha en el menú de histéresis positiva " ".
• Presione el botón hasta que el dispositivo se apague para guardar los cambios y salir.
• Los cambios han sido guardados. Su termostato de ambiente funcionará con la sensibilidad de operación establecida cuando abra su dispositivo.

MENÚ DE HISTÉRESIS NEGATIVA DEL TERMOSTATO DE AMBIENTE

El ajuste de fábrica de histéresis negativa de su termostato de ambiente es de -0.5°C. Este valor se puede ajustar entre "-0.1°C" y "-2.0°C". Mientras que el valor de histéresis negativa es de -0.5°C, si la temperatura ambiente baja 0.5°C de la temperatura establecida, su termostato de ambiente enviará una señal a su unidad de calefacción/refrigeración.
Por ejemplo, cuando configura su termostato de ambiente a 22°C, si la temperatura ambiente baja de 21.5°C, en el modo de calefacción su unidad de calefacción comenzará a funcionar; en el modo de refrigeración, su unidad de refrigeración dejará de funcionar. Para cambiar la configuración de histéresis negativa:

• Presione el botón durante 3 segundos mientras su dispositivo está apagado.
• Presione el botón hasta que aparezca el menú " ".
• Ajuste la sensibilidad de operación girando el botón hacia la izquierda o hacia la derecha en el menú de histéresis negativa " ".
• Presione el botón hasta que el dispositivo se apague para guardar los cambios y salir.
• Los cambios han sido guardados. Su termostato de ambiente funcionará con la sensibilidad de operación establecida cuando abra su dispositivo.

RESTAURACIÓN DE LA CONFIGURACIÓN DE FÁBRICA

Puede restablecer su termostato de ambiente a su configuración predeterminada de fábrica. Esta operación restablece la configuración de calibración, los modos de calefacción/refrigeración y la configuración de histéresis a la configuración de fábrica. Para restablecer su termostato de ambiente a la configuración de fábrica:

• Mientras su dispositivo está apagado, mantenga presionado el botón durante 3 segundos.
• Presione el botón hasta que aparezca el menú " ".
• Mientras está en el menú " ", gire el botón hacia la derecha o hacia la izquierda para seleccionar la opción " " y presione el botón.
• Su dispositivo se apagará y se restablecerá a la configuración de fábrica.

LÓGICA DE FUNCIONAMIENTO DEL TERMOSTATO DE AMBIENTE

Modo de Calefacción

Su termostato de ambiente toma como base la temperatura ambiente promedio de los últimos 40 segundos. Si la temperatura ambiente supera el valor de temperatura de histéresis positiva que configuró, su termostato de ambiente detendrá la unidad de calefacción. Si baja del valor de temperatura de histéresis negativa, su termostato de ambiente encenderá la unidad de calefacción. Por lo tanto, asegura que la temperatura ambiente permanezca dentro de un cierto rango.

Modo de Refrigeración

Su termostato de ambiente toma como base la temperatura ambiente promedio de los últimos 40 segundos. Si la temperatura ambiente supera el valor de temperatura de histéresis positiva que configuró, su termostato de ambiente encenderá la unidad de refrigeración. Si baja del valor de temperatura de histéresis negativa, su termostato de ambiente detendrá la unidad de refrigeración. Por lo tanto, asegura que la temperatura ambiente permanezca dentro de un cierto rango.

PREGUNTAS FRECUENTES

• ¿Es mi termostato de ambiente compatible con mi unidad de calefacción/refrigeración?
  Si su unidad de calefacción / refrigeración tiene conexiones de encendido y apagado (on-off), su termostato de ambiente es compatible. Puede encontrar información sobre su unidad de calefacción / refrigeración en el manual de operación de su unidad de calefacción / refrigeración o en el servicio técnico de su unidad de calefacción / refrigeración.
• ¿Cómo conectaré mi termostato de ambiente a la unidad de calefacción/refrigeración?
  Recomendamos que la conexión entre su termostato de ambiente y la unidad de calefacción/refrigeración la realicen personas con cualificación profesional.
  Un cable de 2x0.75 mm es suficiente para la conexión del termostato de ambiente - unidad de calefacción/refrigeración.
  Conecte un extremo del par de cables a los terminales de conexión del termostato de ambiente que se indican en el manual del usuario de la unidad de calefacción/refrigeración.
  Conecte el otro extremo del par de cables a las entradas COM y NO del terminal dentro del colgador de pared del termostato de ambiente como se muestra en la sección "DIAGRAMA DE CABLEADO DEL TERMOSTATO DE AMBIENTE".
  La dirección de los extremos del cable no importa.
