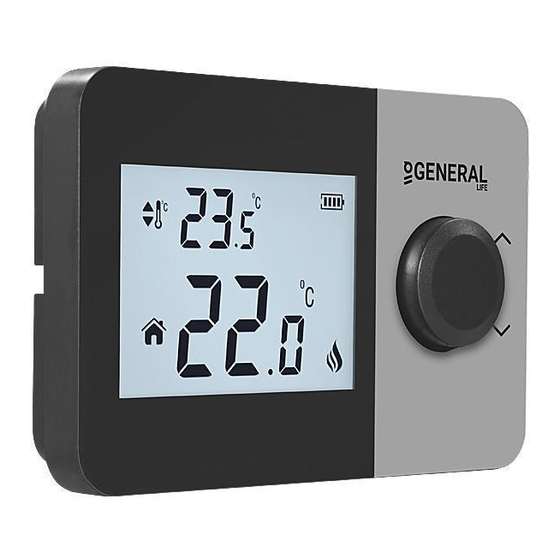

GENERAL LIFE isipark HT260S - Priručnik za digitalni sobni termostat

OPĆE SPECIFIKACIJE

HT260S je žičani sobni termostat. Korisnik može podesiti sobnu temperaturu na željenu temperaturu i dobiti ugodnije i ekonomičnije grijanje/hlađenje.

• Precizno mjerenje temperature
• Kalibracija grijanja
• Načini grijanja/hlađenja
• ON/OFF kontrola (uključeno/isključeno)
• Žičana veza
• Postavke histereze

OPREMA

HT260S sobni termostat

Vješalica za zid

Alkalna baterija

Tiple i vijci

TEHNIČKI PODACI

SOBNI TERMOSTAT

POSTAVLJANJE SOBNOG TERMOSTATA

Sobni termostat treba postaviti u prostoriju koja se najčešće koristi. Na primjer; dnevni boravak ili salon. Treba izbjegavati postavljanje sobnog termostata na mjesto s cirkulacijom zraka, poput ulaza u sobu ili pored prozora. Također, nisu prikladna mjesta u blizini jedinica za grijanje/hlađenje, poput radijatora, peći i mjesta koja su izložena izravnoj sunčevoj svjetlosti. Sobni termostat treba biti smješten iznad poda na visini od 150 cm. Može se napraviti nekoliko pokušaja kako bi se pronašlo najprikladnije mjesto.

POSTAVLJANJE BATERIJE

Odvojite sobni termostat od vješalice za zid. Zatim uklonite kućište baterije sa stražnje strane sobnog termostata. Stavite 2 alkalne baterije u kućište baterije. Provjerite jeste li postavili baterije u ispravnom smjeru. Vratite sobni termostat na vješalicu za zid nakon što vratite kućište baterije. Zamijenite obje baterije zajedno.

Upozorenje o niskoj razini baterije: Kada se na zaslonu pojavi ikona " ", to znači "upozorenje o niskoj razini baterije". Preporučuje se zamjena baterija kada se pojavi ovo upozorenje.

Kada se proizvod ne koristi dulje vrijeme (više od 15 dana), izvadite baterije. U suprotnom, kvarovi koji se mogu pojaviti neće biti pokriveni jamstvom.
Molimo bacite istrošene baterije u kantu za otpad za baterije.

DIJAGRAM OŽIČENJA SOBNOG TERMOSTATA

Radove unutar jedinice za grijanje/hlađenje ili električne instalacije moraju izvoditi stručno kvalificirane osobe.

KALIBRACIJA TEMPERATURE SOBNOG TERMOSTATA

Senzori temperature koji se koriste u sobnim termostatima su vrlo osjetljivi. Možda ćete morati kalibrirati svoj sobni termostat ako želite dobiti iste vrijednosti temperature kao i drugi termometri u vašem životnom prostoru.

• Dok je vaš uređaj isključen, pritisnite i držite gumb 3 sekunde.
• Pritisnite gumb dok se ne pojavi izbornik " ". Da biste vidjeli željenu temperaturu, podesite temperaturnu razliku okretanjem gumba udesno ili ulijevo. Ova vrijednost se može postaviti između -8^oC i +8^oC.
• Da biste spremili postavke i izašli, pritisnite gumb dok se uređaj ne isključi.

Napomena: Preporučena kalibracija temperature je "0.0^oC".

NAČINI GRIJANJA / HLAĐENJA SOBNOG TERMOSTATA

Vaš sobni termostat ima načine grijanja i hlađenja. Da biste jednostavno prebacivali između načina grijanja i hlađenja:

• Dok je vaš uređaj isključen, pritisnite i držite gumb 3 sekunde.
• Pritisnite gumb dok se ne pojavi izbornik " ".
• Možete se prebacivati između načina " " (grijanje) i " " (hlađenje) okretanjem gumba udesno ili ulijevo u izborniku " ".
• Da biste spremili postavke i izašli, pritisnite gumb dok se uređaj ne isključi.
• Postavke koje ste napravili su spremljene. Nakon što uključite uređaj, radit će s promijenjenim postavkama.

POZITIVNI IZBORNIK HISTEREZE SOBNOG TERMOSTATA

Tvornička postavka pozitivne histereze vašeg sobnog termostata je 0.5°C. Ova vrijednost se može podesiti između "0.1°C" i "2.0°C". Dok je vrijednost pozitivne histereze 0.5°C, ako sobna temperatura poraste iznad 0.5°C od zadane temperature, vaš sobni termostat će poslati signal vašoj jedinici za grijanje/hlađenje.
Na primjer, kada postavite sobni termostat na 22.0°C, ako sobna temperatura poraste iznad 22.5°C, u načinu grijanja vaša jedinica za grijanje će prestati raditi; u načinu hlađenja vaša jedinica za hlađenje će početi raditi. Da biste promijenili postavku pozitivne histereze:

• Pritisnite gumb 3 sekunde dok je vaš uređaj isključen.
• Pritisnite gumb dok se ne pojavi izbornik " ".
• Podesite radnu osjetljivost okretanjem gumba ulijevo ili udesno u pozitivnom izborniku histereze " ".
• Pritisnite gumb dok se uređaj ne isključi da biste spremili promjene i izašli.
• Promjene su spremljene. Vaš sobni termostat će raditi s postavljenom radnom osjetljivošću kada otvorite uređaj.

NEGATIVNI IZBORNIK HISTEREZE SOBNOG TERMOSTATA

Tvornička postavka negativne histereze vašeg sobnog termostata je -0.5°C. Ova vrijednost se može podesiti između "-0.1°C" i "-2.0°C". Dok je vrijednost negativne histereze -0.5°C, ako sobna temperatura padne ispod 0.5°C od zadane temperature, vaš sobni termostat će poslati signal vašoj jedinici za grijanje/hlađenje.
Na primjer, kada postavite sobni termostat na 22°C, ako sobna temperatura padne ispod 21.5°C, u načinu grijanja vaša jedinica za grijanje će početi raditi; u načinu hlađenja vaša jedinica za hlađenje će prestati raditi. Da biste promijenili postavku negativne histereze:

• Pritisnite gumb 3 sekunde dok je vaš uređaj isključen.
• Pritisnite gumb dok se ne pojavi izbornik " ".
• Podesite radnu osjetljivost okretanjem gumba ulijevo ili udesno u negativnom izborniku histereze " ".
• Pritisnite gumb dok se uređaj ne isključi da biste spremili promjene i izašli.
• Promjene su spremljene. Vaš sobni termostat će raditi s postavljenom radnom osjetljivošću kada otvorite uređaj.

VRAĆANJE NA TVORNIČKE POSTAVKE

Možete vratiti svoj sobni termostat na zadane tvorničke postavke. Ova operacija vraća postavku kalibracije, načine grijanja/hlađenja i postavke histereze na tvorničke postavke. Da biste vratili sobni termostat na tvorničke postavke:

• Dok je vaš uređaj isključen, pritisnite i držite gumb 3 sekunde.
• Pritisnite gumb dok se ne pojavi izbornik " ".
• Dok ste u izborniku " ", okrenite gumb udesno ili ulijevo kako biste odabrali opciju " " i pritisnite gumb.
• Vaš uređaj će se isključiti i vratiti na tvorničke postavke.

RADNA LOGIKA SOBNOG TERMOSTATA

Način grijanja

Vaš sobni termostat uzima prosječnu sobnu temperaturu zadnjih 40 sekundi kao osnovu. Ako sobna temperatura poraste iznad vrijednosti pozitivne histereze koju ste postavili, vaš sobni termostat će zaustaviti jedinicu za grijanje. Ako padne ispod vrijednosti negativne histereze, vaš sobni termostat će pokrenuti jedinicu za grijanje. Tako osigurava da sobna temperatura ostane unutar određenog raspona.

Način hlađenja

Vaš sobni termostat uzima prosječnu sobnu temperaturu zadnjih 40 sekundi kao osnovu. Ako sobna temperatura poraste iznad vrijednosti pozitivne histereze koju ste postavili, vaš sobni termostat će pokrenuti jedinicu za hlađenje. Ako padne ispod vrijednosti negativne histereze, vaš sobni termostat će zaustaviti jedinicu za hlađenje. Tako osigurava da sobna temperatura ostane unutar određenog raspona.

ČESTO POSTAVLJANA PITANJA

• Je li moj sobni termostat kompatibilan s mojom jedinicom za grijanje/hlađenje?
  Ako vaša jedinica za grijanje/hlađenje ima on-off (uključeno-isključeno) veze, vaš sobni termostat je kompatibilan. Informacije o vašoj jedinici za grijanje/hlađenje možete pronaći u uputama za uporabu jedinice za grijanje/hlađenje ili od servisa za jedinicu za grijanje/hlađenje.
• Kako ću spojiti svoj sobni termostat na jedinicu za grijanje/hlađenje?
  Preporučujemo da spajanje između vašeg sobnog termostata i jedinice za grijanje/hlađenje obavljaju stručno kvalificirane osobe.
  Kabel 2x0.75 mm dovoljan je za spajanje sobnog termostata i jedinice za grijanje/hlađenje.
  Spojite jedan kraj para kabela na priključne stezaljke sobnog termostata navedene u korisničkom priručniku jedinice za grijanje/hlađenje.
  Spojite drugi kraj para kabela na COM i NO ulaze stezaljke unutar vješalice za zid sobnog termostata kao što je prikazano u odjeljku "DIJAGRAM OŽIČENJA SOBNOG TERMOSTATA".
  Smjer krajeva kabela nije bitan.
