GENERAL LIFE isipark HT260S - Manual do Termóstato Digital de Ambiente

ESPECIFICAÇÕES GERAIS

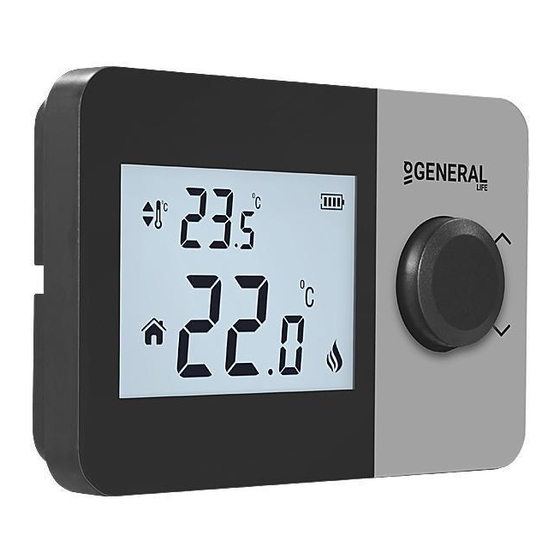

O HT260S é um termóstato de ambiente com fios. O utilizador pode ajustar a temperatura ambiente com a temperatura desejada e obter um aquecimento/arrefecimento mais confortável e económico.

• Medição Precisa da Temperatura
• Calibração do Aquecimento
• Modos de Aquecimento/Arrefecimento
• Controlo ON/OFF (ligado/desligado)
• Ligação com Fios
• Definições de Histerese

EQUIPAMENTOS

Termóstato de Ambiente HT260S

Suporte de Parede

Pilha Alcalina

Buchas e Parafusos

DADOS TÉCNICOS

TERMOSTATO DE AMBIENTE

COLOCAÇÃO DO TERMOSTATO DE AMBIENTE

O Termóstato de Ambiente deve ser colocado na divisão que é utilizada com mais frequência. Por exemplo; sala de estar ou salão. Deve evitar-se colocar o Termóstato de Ambiente num local com circulação de ar, como a entrada de uma divisão ou ao lado de uma janela. Também não é adequado colocá-lo perto de unidades de aquecimento/arrefecimento, como radiadores, fogões e locais que recebem luz solar direta. O Termóstato de Ambiente deve ser colocado a uma altura de 150 cm acima do chão. Podem ser feitas algumas tentativas para encontrar o local mais adequado.

COLOCAÇÃO DA PILHA

Retire o seu Termóstato de Ambiente do Suporte de Parede. Em seguida, retire o compartimento da pilha da parte de trás do termóstato de ambiente. Coloque 2 pilhas alcalinas no compartimento da pilha. Certifique-se de que colocou as pilhas nas direções corretas. Coloque o seu termóstato de ambiente no Suporte de Parede depois de montar novamente o compartimento da pilha. Troque as duas pilhas em conjunto.

Aviso de Pilha Fraca: Quando o ícone " " aparece no ecrã, significa "aviso de pilha fraca". Recomenda-se substituir as pilhas quando este aviso aparece.

Quando o produto não for utilizado por um longo período (mais de 15 dias), retire as pilhas. Caso contrário, as avarias que possam ocorrer não serão cobertas pela garantia.
Por favor, coloque as suas pilhas gastas no contentor de lixo para pilhas.

DIAGRAMA DE FIAÇÃO DO TERMOSTATO DE AMBIENTE

As operações dentro da unidade de aquecimento/arrefecimento ou da instalação elétrica devem ser realizadas por pessoas profissionalmente qualificadas.

CALIBRAÇÃO DA TEMPERATURA DO TERMOSTATO DE AMBIENTE

Os sensores de temperatura utilizados nos Termóstatos de Ambiente são altamente sensíveis. Pode ser necessário calibrar o seu Termóstato de Ambiente se pretender obter os mesmos valores de temperatura com outros termómetros no seu espaço habitacional.

• Com o dispositivo desligado, pressione e mantenha pressionado o botão durante 3 segundos.
• Pressione o botão até que o menu " " apareça. Para ver a temperatura desejada, defina a diferença de temperatura rodando o botão para a direita ou para a esquerda. Este valor pode ser definido entre -8^oC e +8^oC.
• Para guardar as definições e sair, pressione o botão até que o dispositivo se desligue.

Nota: A calibração de temperatura recomendada é "0.0^oC".

MODOS DE AQUECIMENTO / ARREFECIMENTO DO TERMOSTATO DE AMBIENTE

O seu Termóstato de Ambiente tem modos de aquecimento e arrefecimento. Para alternar facilmente entre os modos de aquecimento e arrefecimento:

• Com o dispositivo desligado, pressione e mantenha pressionado o botão durante 3 segundos.
• Pressione o botão até que o menu " " apareça.
• Pode alternar entre os modos " " (aquecimento) e " " (arrefecimento) rodando o botão para a direita ou para a esquerda no menu " ".
• Para guardar as definições e sair, pressione o botão até que o dispositivo se desligue.
• As definições que efetuou foram guardadas. Assim que ligar o seu dispositivo, este funcionará com as definições alteradas.

MENU DE HISTERESE POSITIVA DO TERMOSTATO DE AMBIENTE

A definição de fábrica da histerese positiva do seu termóstato de ambiente é 0.5°C. Este valor pode ser ajustado entre "0.1°C" e "2.0°C". Enquanto o valor da histerese positiva é 0.5°C, se a temperatura ambiente ultrapassar 0.5°C da temperatura definida, o seu termóstato de ambiente enviará um sinal para a sua unidade de aquecimento/arrefecimento.
Por exemplo, quando define o seu termóstato de ambiente para 22.0°C, se a temperatura ambiente ultrapassar 22.5°C, no modo de aquecimento a sua unidade de aquecimento deixará de funcionar; no modo de arrefecimento a sua unidade de arrefecimento começará a funcionar. Para alterar a definição da histerese positiva:

• Pressione o botão durante 3 segundos enquanto o seu dispositivo está desligado.
• Pressione o botão até que o menu " " apareça.
• Ajuste a sensibilidade de operação rodando o botão para a esquerda ou para a direita no menu de histerese positiva " ".
• Pressione o botão até que o dispositivo se desligue para guardar as alterações e sair.
• As alterações foram guardadas. O seu termóstato de ambiente funcionará com a sensibilidade de operação definida quando ligar o seu dispositivo.

MENU DE HISTERESE NEGATIVA DO TERMOSTATO DE AMBIENTE

A definição de fábrica da histerese negativa do seu termóstato de ambiente é -0.5°C. Este valor pode ser ajustado entre "-0.1°C" e "-2.0°C". Enquanto o valor da histerese negativa é -0.5°C, se a temperatura ambiente ficar abaixo de 0.5°C da temperatura definida, o seu termóstato de ambiente enviará um sinal para a sua unidade de aquecimento/arrefecimento.
Por exemplo, quando define o seu termóstato de ambiente para 22°C, se a temperatura ambiente ficar abaixo de 21.5°C, no modo de aquecimento a sua unidade de aquecimento começará a funcionar; no modo de arrefecimento a sua unidade de arrefecimento deixará de funcionar. Para alterar a definição da histerese negativa:

• Pressione o botão durante 3 segundos enquanto o seu dispositivo está desligado.
• Pressione o botão até que o menu " " apareça.
• Ajuste a sensibilidade de operação rodando o botão para a esquerda ou para a direita no menu de histerese negativa " ".
• Pressione o botão até que o dispositivo se desligue para guardar as alterações e sair.
• As alterações foram guardadas. O seu termóstato de ambiente funcionará com a sensibilidade de operação definida quando ligar o seu dispositivo.

REPOSIÇÃO DAS DEFINIÇÕES DE FÁBRICA

Pode repor o seu Termóstato de Ambiente para as suas definições de fábrica predefinidas. Esta operação repõe a definição de calibração, os modos de aquecimento/arrefecimento e as definições de histerese para a definição de fábrica. Para repor o seu Termóstato de Ambiente para a definição de fábrica:

• Com o dispositivo desligado, pressione e mantenha pressionado o botão durante 3 segundos.
• Pressione o botão até que o menu " " apareça.
• Enquanto estiver no menu " ", rode o botão para a direita ou para a esquerda para selecionar a opção " " e pressione o botão.
• O seu dispositivo será desligado e reposto para as definições de fábrica.

LÓGICA DE FUNCIONAMENTO DO TERMOSTATO DE AMBIENTE

Modo de Aquecimento

O seu termóstato de ambiente considera a temperatura ambiente média dos últimos 40 segundos como base. Se a temperatura ambiente ultrapassar o valor da temperatura de histerese positiva que definiu, o seu Termóstato de Ambiente desligará a unidade de aquecimento. Se ficar abaixo do valor da temperatura de histerese negativa, o seu Termóstato de Ambiente ligará a unidade de aquecimento. Assim, garante que a temperatura ambiente permanece dentro de um determinado intervalo.

Modo de Arrefecimento

O seu Termóstato de Ambiente considera a temperatura ambiente média dos últimos 40 segundos como base. Se a temperatura ambiente ultrapassar o valor da temperatura de histerese positiva que definiu, o seu Termóstato de Ambiente ligará a unidade de arrefecimento. Se ficar abaixo do valor da temperatura de histerese negativa, o seu Termóstato de Ambiente desligará a unidade de arrefecimento. Assim, garante que a temperatura ambiente permanece dentro de um determinado intervalo.

PERGUNTAS FREQUENTES

• O meu Termóstato de Ambiente é compatível com a minha unidade de aquecimento/arrefecimento?
  Se a sua unidade de aquecimento/arrefecimento tiver ligações de ligar/desligar, o seu Termóstato de Ambiente é compatível. Pode encontrar informações sobre a sua unidade de aquecimento/arrefecimento no manual de operação da sua unidade de aquecimento/arrefecimento ou no serviço da sua unidade de aquecimento/arrefecimento.
• Como é que ligo o meu Termóstato de Ambiente à unidade de aquecimento/arrefecimento?
  Recomendamos que a ligação entre o seu Termóstato de Ambiente e a unidade de Aquecimento/Arrefecimento seja feita por pessoas profissionalmente qualificadas.
  Um cabo de 2x0.75 mm é suficiente para a ligação Termóstato de Ambiente – unidade de aquecimento/arrefecimento.
  Ligue uma extremidade do par de cabos aos terminais de ligação do termóstato de ambiente indicados no manual do utilizador da unidade de aquecimento/arrefecimento.
  Ligue a outra extremidade do par de cabos às entradas COM e NO do terminal dentro do Suporte de Parede do Termóstato de Ambiente, conforme mostrado na secção "DIAGRAMA DE FIAÇÃO DO TERMOSTATO DE AMBIENTE".
  A direção das extremidades do cabo não importa.
