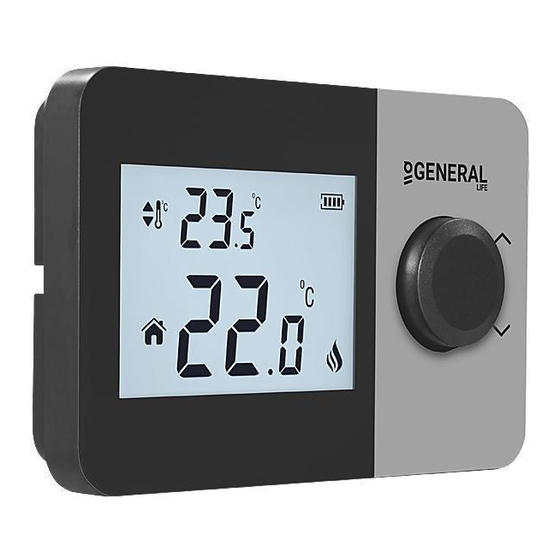

GENERAL LIFE isipark HT260S - Návod k použití digitálního pokojového termostatu

OBECNÉ SPECIFIKACE

HT260S je drátový pokojový termostat. Uživatel může nastavit pokojovou teplotu na požadovanou hodnotu a dosáhnout tak pohodlnějšího a ekonomičtějšího vytápění/chlazení.

• Přesné měření teploty
• Kalibrace vytápění
• Režimy vytápění/chlazení
• ON/OFF Control (Zapnutí/Vypnutí)
• Wired Connection (Drátové připojení)
• Hysteresis Settings (Nastavení hystereze)

VYBAVENÍ

Pokojový termostat HT260S

Držák na zeď

Alkalická baterie

Hmoždinky a šrouby

TECHNICKÉ ÚDAJE

POKOJOVÝ TERMOSTAT

UMÍSTĚNÍ POKOJOVÉHO TERMOSTATU

Pokojový termostat je třeba umístit do místnosti, která se používá nejčastěji. Například obývací pokoj nebo společenská místnost. Je třeba se vyhnout umístění pokojového termostatu na místo, kde je cirkulace vzduchu, jako je vstup do místnosti nebo strana okna. Stejně tak by nebylo vhodné žádné místo v blízkosti topných/chladicích jednotek, jako je radiátor, kamna, a místa, kam dopadá přímé sluneční světlo. Pokojový termostat musí být umístěn nad podlahou ve výšce 150 cm. K nalezení nejvhodnějšího místa může být provedeno několik pokusů.

UMÍSTĚNÍ BATERIE

Odpojte pokojový termostat od držáku na zeď. Poté vyjměte pouzdro na baterie ze zadní strany pokojového termostatu. Vložte 2 alkalické baterie do pouzdra na baterie. Ujistěte se, že jste baterie vložili ve správném směru. Po opětovném sestavení pouzdra na baterie umístěte pokojový termostat na držák na zeď. Vyměňte obě baterie současně.

Upozornění na slabou baterii: Když se na obrazovce objeví ikona " ", znamená to "upozornění na slabou baterii". Doporučuje se vyměnit baterie, když se toto upozornění objeví.

Pokud produkt delší dobu nepoužíváte (déle než 15 dní), vyjměte baterie. V opačném případě se na poruchy, které se mohou vyskytnout, nevztahuje záruka.
Použité baterie vhazujte do odpadkového koše na baterie.

SCHÉMA ZAPOJENÍ POKOJOVÉHO TERMOSTATU

Operace uvnitř topné/chladicí jednotky nebo elektrické instalace musí provádět odborně kvalifikované osoby.

KALIBRACE TEPLOTY POKOJOVÉHO TERMOSTATU

Teplotní senzory používané v pokojových termostatech jsou vysoce citlivé. Možná budete muset kalibrovat pokojový termostat, pokud chcete získat stejné hodnoty teploty jako u jiných teploměrů ve vašem obytném prostoru.

• Když je zařízení vypnuté, stiskněte a podržte tlačítko po dobu 3 sekund.
• Stiskněte tlačítko, dokud se neobjeví nabídka " ". Chcete-li zobrazit požadovanou teplotu, nastavte teplotní rozdíl otáčením tlačítka doprava nebo doleva. Tuto hodnotu lze nastavit mezi -8^oC a +8^oC.
• Chcete-li uložit nastavení a ukončit, stiskněte tlačítko, dokud se zařízení nevypne.

Poznámka: Doporučená kalibrace teploty je "0.0^oC".

REŽIMY VYTÁPĚNÍ / CHLAZENÍ POKOJOVÉHO TERMOSTATU

Váš pokojový termostat má režimy vytápění a chlazení. Chcete-li snadno přepínat mezi režimy vytápění a chlazení:

• Když je zařízení vypnuté, stiskněte a podržte tlačítko po dobu 3 sekund.
• Stiskněte tlačítko, dokud se neobjeví nabídka " ".
• Můžete přepínat mezi režimy " " (vytápění) a " " (chlazení) otáčením tlačítka doprava nebo doleva v nabídce " ".
• Chcete-li uložit nastavení a ukončit, stiskněte tlačítko, dokud se zařízení nevypne.
• Provedená nastavení byla uložena. Jakmile zařízení zapnete, bude fungovat se změněnými nastaveními.

POZITIVNÍ NABÍDKA HYSTEREZE POKOJOVÉHO TERMOSTATU

Tovární nastavení pozitivní hystereze vašeho pokojového termostatu je 0.5°C. Tuto hodnotu lze nastavit mezi "0.1°C" a "2.0°C". Pokud je hodnota pozitivní hystereze 0.5°C, váš pokojový termostat vyšle signál do vaší topné/chladicí jednotky, pokud pokojová teplota překročí nastavenou teplotu o 0.5°C.
Například, když nastavíte pokojový termostat na 22.0°C, pokud pokojová teplota překročí 22.5°C, v režimu vytápění vaše topná jednotka přestane fungovat; v režimu chlazení vaše chladicí jednotka začne fungovat. Chcete-li změnit nastavení pozitivní hystereze:

• Stiskněte tlačítko na 3 sekundy, když je zařízení vypnuté.
• Stiskněte tlačítko, dokud se neobjeví nabídka " ".
• Upravte provozní citlivost otáčením tlačítka doleva nebo doprava v pozitivní nabídce hystereze " ".
• Stiskněte tlačítko, dokud se zařízení nevypne, abyste uložili změny a ukončili.
• Změny byly uloženy. Váš pokojový termostat bude fungovat s nastavenou provozní citlivostí, když zařízení otevřete.

NEGATIVNÍ NABÍDKA HYSTEREZE POKOJOVÉHO TERMOSTATU

Tovární nastavení negativní hystereze vašeho pokojového termostatu je -0.5°C. Tuto hodnotu lze nastavit mezi "-0.1°C" a "-2.0°C". Pokud je hodnota negativní hystereze -0.5°C, váš pokojový termostat vyšle signál do vaší topné/chladicí jednotky, pokud pokojová teplota klesne pod nastavenou teplotu o 0.5°C.
Například, když nastavíte pokojový termostat na 22°C, pokud pokojová teplota klesne pod 21.5°C, v režimu vytápění vaše topná jednotka začne fungovat; v režimu chlazení vaše chladicí jednotka přestane fungovat. Chcete-li změnit nastavení negativní hystereze:

• Stiskněte tlačítko na 3 sekundy, když je zařízení vypnuté.
• Stiskněte tlačítko, dokud se neobjeví nabídka " ".
• Upravte provozní citlivost otáčením tlačítka doleva nebo doprava v negativní nabídce hystereze " ".
• Stiskněte tlačítko, dokud se zařízení nevypne, abyste uložili změny a ukončili.
• Změny byly uloženy. Váš pokojový termostat bude fungovat s nastavenou provozní citlivostí, když zařízení otevřete.

OBNOVENÍ TOVÁRNÍHO NASTAVENÍ

Můžete obnovit výchozí tovární nastavení pokojového termostatu. Tato operace obnoví nastavení kalibrace, režimy vytápění/chlazení a nastavení hystereze na tovární nastavení. Chcete-li obnovit tovární nastavení pokojového termostatu:

• Když je zařízení vypnuté, stiskněte a podržte tlačítko po dobu 3 sekund.
• Stiskněte tlačítko, dokud se neobjeví nabídka " ".
• Když jste v nabídce " ", otočte tlačítko doprava nebo doleva, abyste vybrali možnost " " a stiskněte tlačítko.
• Vaše zařízení se vypne a obnoví se tovární nastavení.

PRACOVNÍ LOGIKA POKOJOVÉHO TERMOSTATU

Režim vytápění

Váš pokojový termostat bere jako základ průměrnou pokojovou teplotu za posledních 40 sekund. Pokud pokojová teplota překročí hodnotu pozitivní teploty hystereze, kterou jste nastavili, váš pokojový termostat zastaví topnou jednotku. Pokud klesne pod hodnotu negativní teploty hystereze, váš pokojový termostat spustí topnou jednotku. Tím je zajištěno, že pokojová teplota zůstane v určitém rozmezí.

Režim chlazení

Váš pokojový termostat bere jako základ průměrnou pokojovou teplotu za posledních 40 sekund. Pokud pokojová teplota překročí hodnotu pozitivní teploty hystereze, kterou jste nastavili, váš pokojový termostat spustí chladicí jednotku. Pokud klesne pod hodnotu negativní teploty hystereze, váš pokojový termostat zastaví chladicí jednotku. Tím je zajištěno, že pokojová teplota zůstane v určitém rozmezí.

ČASTO KLADENÉ OTÁZKY

• Je můj pokojový termostat kompatibilní s mou topnou/chladicí jednotkou?
  Pokud má vaše topná/chladicí jednotka připojení pro zapnutí a vypnutí, je váš pokojový termostat kompatibilní. Informace o vaší topné/chladicí jednotce najdete v návodu k obsluze topné/chladicí jednotky nebo v servisu topné/chladicí jednotky.
• Jak připojím pokojový termostat k topné/chladicí jednotce?
  Doporučujeme, aby připojení mezi pokojovým termostatem a topnou/chladicí jednotkou provedly odborně kvalifikované osoby.
  Pro připojení pokojového termostatu k topné/chladicí jednotce stačí kabel 2x0.75 mm.
  Připojte jeden konec kabelového páru ke svorkám připojení pokojového termostatu uvedeným v uživatelské příručce topné/chladicí jednotky.
  Připojte druhý konec kabelového páru ke vstupům COM a NO svorky uvnitř držáku na zeď pokojového termostatu, jak je znázorněno v části "SCHÉMA ZAPOJENÍ POKOJOVÉHO TERMOSTATU".
  Směr konců kabelu nezáleží.

Stáhnout návod

Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.
