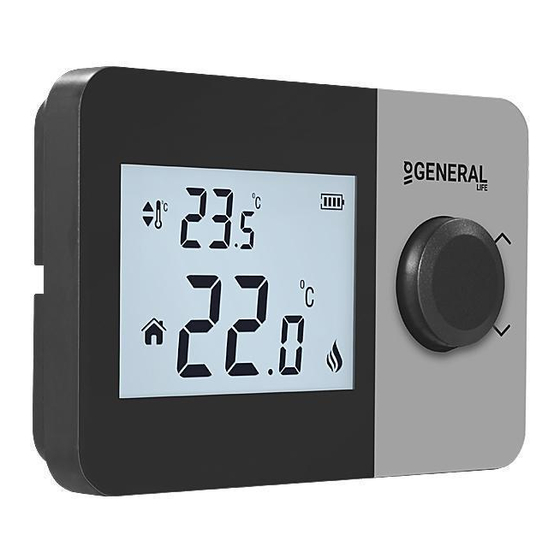

GENERAL LIFE isipark HT260S - Bedienungsanleitung Digitales Raumthermostat

ALLGEMEINE DATEN

HT260S ist ein kabelgebundenes Raumthermostat. Der Benutzer kann die Raumtemperatur auf die gewünschte Temperatur einstellen und so eine komfortablere und wirtschaftlichere Heizung/Kühlung erhalten.

• Präzise Temperaturmessung
• Heizkalibrierung
• Heiz-/Kühlmodi
• EIN/AUS-Steuerung
• Kabelgebundener Anschluss
• Hysterese-Einstellungen

LIEFERUMFANG

HT260S Raumthermostat

Wandhalterung

Alkaline-Batterie

Dübel und Schrauben

TECHNISCHE DATEN

RAUMTHERMOSTAT

PLATZIERUNG DES RAUMTHERMOSTATS

Das Raumthermostat sollte in dem am häufigsten genutzten Raum platziert werden. Zum Beispiel im Wohnzimmer oder Aufenthaltsraum. Die Platzierung des Raumthermostats an einem Ort mit Luftzirkulation, wie z.B. am Eingang eines Raumes oder an einem Fenster, sollte vermieden werden. Ebenso ungeeignet sind Orte in der Nähe von Heiz-/Kühleinheiten wie Heizkörper, Öfen und Stellen, die direktem Sonnenlicht ausgesetzt sind. Das Raumthermostat muss 150 cm über dem Boden angebracht werden. Es können einige Versuche unternommen werden, um den geeignetsten Ort zu finden.

EINSETZEN DER BATTERIEN

Nehmen Sie Ihr Raumthermostat von der Wandhalterung ab. Entfernen Sie dann das Batteriefach auf der Rückseite des Raumthermostats. Legen Sie 2 Alkaline-Batterien in das Batteriefach ein. Bitte achten Sie auf die richtige Polung der Batterien. Bringen Sie Ihr Raumthermostat nach dem Wiedereinsetzen des Batteriefachs wieder an der Wandhalterung an. Tauschen Sie immer beide Batterien gleichzeitig aus.

Warnung bei niedrigem Batteriestand: Wenn das Symbol " " auf dem Bildschirm erscheint, bedeutet dies "low battery warning" (niedriger Batteriestand). Es wird empfohlen, die Batterien auszutauschen, wenn diese Warnung erscheint.

Wenn das Produkt über einen längeren Zeitraum (mehr als 15 Tage) nicht verwendet wird, entfernen Sie die Batterien. Andernfalls erlöschen Garantieansprüche bei auftretenden Fehlfunktionen.
Bitte entsorgen Sie leere Batterien im dafür vorgesehenen Abfallbehälter für Batterien.

SCHALTPLAN DES RAUMTHERMOSTATS

Arbeiten an der Heiz-/Kühlanlage oder der elektrischen Installation müssen von qualifiziertem Fachpersonal durchgeführt werden.

TEMPERATURKALIBRIERUNG DES RAUMTHERMOSTATS

Die in Raumthermostaten verwendeten Temperatursensoren sind sehr empfindlich. Möglicherweise müssen Sie Ihr Raumthermostat kalibrieren, wenn Sie die gleichen Temperaturwerte wie mit anderen Thermometern in Ihrem Wohnraum erhalten möchten.

• Halten Sie bei ausgeschaltetem Gerät die Taste 3 Sekunden lang gedrückt.
• Drücken Sie die Taste, bis das Menü " " erscheint. Um die gewünschte Temperatur zu sehen, stellen Sie die Temperaturdifferenz durch Drehen der Taste nach rechts oder links ein. Dieser Wert kann zwischen -8^oC und +8^oC eingestellt werden.
• Um die Einstellungen zu speichern und zu verlassen, drücken Sie die Taste, bis sich das Gerät ausschaltet.

Hinweis: Die empfohlene Temperaturkalibrierung ist "0.0^oC".

HEIZ-/KÜHLMODI DES RAUMTHERMOSTATS

Ihr Raumthermostat verfügt über Heiz- und Kühlmodi. Um einfach zwischen Heiz- und Kühlmodi zu wechseln:

• Halten Sie bei ausgeschaltetem Gerät die Taste 3 Sekunden lang gedrückt.
• Drücken Sie die Taste, bis das Menü " " erscheint.
• Im Menü " " können Sie zwischen den Modi " " (Heizen) und " " (Kühlen) wechseln, indem Sie die Taste nach rechts oder links drehen.
• Um die Einstellungen zu speichern und zu verlassen, drücken Sie die Taste, bis sich das Gerät ausschaltet.
• Die von Ihnen vorgenommenen Einstellungen wurden gespeichert. Sobald Sie Ihr Gerät einschalten, wird es mit den geänderten Einstellungen arbeiten.

POSITIVES HYSTERESEMENÜ DES RAUMTHERMOSTATS

Die positive Hysterese-Werkseinstellung Ihres Raumthermostats beträgt 0,5°C. Dieser Wert kann zwischen "0,1°C" und "2,0°C" eingestellt werden. Beträgt der positive Hysteresewert 0,5°C und die Raumtemperatur steigt über 0,5°C der eingestellten Temperatur, sendet Ihr Raumthermostat ein Signal an Ihre Heiz-/Kühlanlage.
Wenn Sie Ihr Raumthermostat beispielsweise auf 22,0°C einstellen und die Raumtemperatur über 22,5°C steigt, stoppt Ihre Heizeinheit im Heizmodus; im Kühlmodus beginnt Ihre Kühleinheit zu arbeiten. Um die positive Hysterese-Einstellung zu ändern:

• Halten Sie bei ausgeschaltetem Gerät die Taste 3 Sekunden lang gedrückt.
• Drücken Sie die Taste, bis das Menü " " erscheint.
• Stellen Sie die Betriebsempfindlichkeit ein, indem Sie die Taste im positiven Hysterese-Menü " " nach links oder rechts drehen.
• Drücken Sie die Taste, bis sich das Gerät ausschaltet, um die Änderungen zu speichern und zu verlassen.
• Die Änderungen wurden gespeichert. Ihr Raumthermostat arbeitet mit der eingestellten Betriebsempfindlichkeit, wenn Sie Ihr Gerät einschalten.

NEGATIVES HYSTERESEMENÜ DES RAUMTHERMOSTATS

Die negative Hysterese-Werkseinstellung Ihres Raumthermostats beträgt -0,5°C. Dieser Wert kann zwischen "-0,1°C" und "-2,0°C" eingestellt werden. Wenn der negative Hysterese-Wert -0,5°C beträgt und die Raumtemperatur unter 0,5°C der eingestellten Temperatur fällt, sendet Ihr Raumthermostat ein Signal an Ihre Heiz-/Kühlanlage.
Wenn Sie Ihr Raumthermostat beispielsweise auf 22°C einstellen und die Raumtemperatur unter 21,5°C fällt, startet Ihre Heizeinheit im Heizmodus; im Kühlmodus stoppt Ihre Kühleinheit. Um die negative Hysterese-Einstellung zu ändern:

• Halten Sie bei ausgeschaltetem Gerät die Taste 3 Sekunden lang gedrückt.
• Drücken Sie die Taste, bis das Menü " " erscheint.
• Stellen Sie die Betriebsempfindlichkeit ein, indem Sie die Taste im negativen Hysterese-Menü " " nach links oder rechts drehen.
• Drücken Sie die Taste, bis sich das Gerät ausschaltet, um die Änderungen zu speichern und zu verlassen.
• Die Änderungen wurden gespeichert. Ihr Raumthermostat arbeitet mit der eingestellten Betriebsempfindlichkeit, wenn Sie Ihr Gerät einschalten.

WERKSEINSTELLUNGEN ZURÜCKSETZEN

Sie können Ihr Raumthermostat auf die Standard-Werkseinstellungen zurücksetzen. Dieser Vorgang setzt die Kalibrierungseinstellung, Heiz-/Kühlmodi und Hysterese-Einstellungen auf die Werkseinstellungen zurück. So setzen Sie Ihr Raumthermostat auf die Werkseinstellungen zurück:

• Halten Sie bei ausgeschaltetem Gerät die Taste 3 Sekunden lang gedrückt.
• Drücken Sie die Taste, bis das Menü " " erscheint.
• Wählen Sie im Menü " " die Option " " durch Drehen der Taste nach rechts oder links aus und drücken Sie die Taste.
• Ihr Gerät schaltet sich aus und wird auf die Werkseinstellungen zurückgesetzt.

ARBEITSLOGIK DES RAUMTHERMOSTATS

Heizmodus

Ihr Raumthermostat legt die durchschnittliche Raumtemperatur der letzten 40 Sekunden zugrunde. Steigt die Raumtemperatur über den von Ihnen eingestellten positiven Hysterese-Temperaturwert, stoppt Ihr Raumthermostat die Heizeinheit. Fällt sie unter den negativen Hysterese-Temperaturwert, startet Ihr Raumthermostat die Heizeinheit. So wird sichergestellt, dass die Raumtemperatur innerhalb eines bestimmten Bereichs bleibt.

Kühlmodus

Ihr Raumthermostat legt die durchschnittliche Raumtemperatur der letzten 40 Sekunden zugrunde. Steigt die Raumtemperatur über den von Ihnen eingestellten positiven Hysterese-Temperaturwert, startet Ihr Raumthermostat die Kühleinheit. Fällt sie unter den negativen Hysterese-Temperaturwert, stoppt Ihr Raumthermostat die Kühleinheit. So wird sichergestellt, dass die Raumtemperatur innerhalb eines bestimmten Bereichs bleibt.

HÄUFIG GESTELLTE FRAGEN

• Ist mein Raumthermostat mit meiner Heiz-/Kühlanlage kompatibel?
  Wenn Ihre Heiz-/Kühlanlage über Ein/Aus-Anschlüsse verfügt, ist Ihr Raumthermostat kompatibel. Informationen zu Ihrer Heiz-/Kühlanlage finden Sie in der Bedienungsanleitung Ihrer Heiz-/Kühlanlage oder beim Service Ihrer Heiz-/Kühlanlage.
• Wie verbinde ich mein Raumthermostat mit der Heiz-/Kühlanlage?
  Wir empfehlen, dass der Anschluss zwischen Ihrem Raumthermostat und der Heiz-/Kühlanlage von qualifiziertem Fachpersonal durchgeführt wird.
  Ein 2x0,75 mm Kabel ist für den Anschluss des Raumthermostats an die Heiz-/Kühlanlage ausreichend.
  Verbinden Sie ein Ende des Kabelpaares mit den im Benutzerhandbuch der Heiz-/Kühlanlage angegebenen Anschlüssen des Raumthermostats.
  Verbinden Sie das andere Ende des Kabelpaares mit den COM- und NO-Eingängen des Anschlusses in der Wandhalterung des Raumthermostats, wie im Abschnitt "SCHALTPLAN DES RAUMTHERMOSTATS" gezeigt.
  Die Richtung der Kabelenden spielt keine Rolle.
