GENERAL LIFE MITRA 110S - Priručnik za digitalni sobni termostat

Sadržaj

1 OPĆE SPECIFIKACIJE
2 UREĐAJ I OPREMA
3 TEHNIČKI PODACI
4 PREGLED
- 4.1 Opis LED indikatora uređaja
5 POSTAVLJANJE JEDINICE
6 POSTAVLJANJE BATERIJE
7 DIJAGRAM OŽIČENJA JEDINICE
8 TPI LOGIKA RADA SOBNOG TERMOSTATA
9 ŠTO TREBA ZNATI O TPI SOBNOM TERMOSTATU
10 ČESTO POSTAVLJANA PITANJA
- 10.1 Je li moj uređaj kompatibilan s mojom jedinicom za grijanje
11 Preuzmi priručnik
12 Na drugim jezicima

OPĆE SPECIFIKACIJE

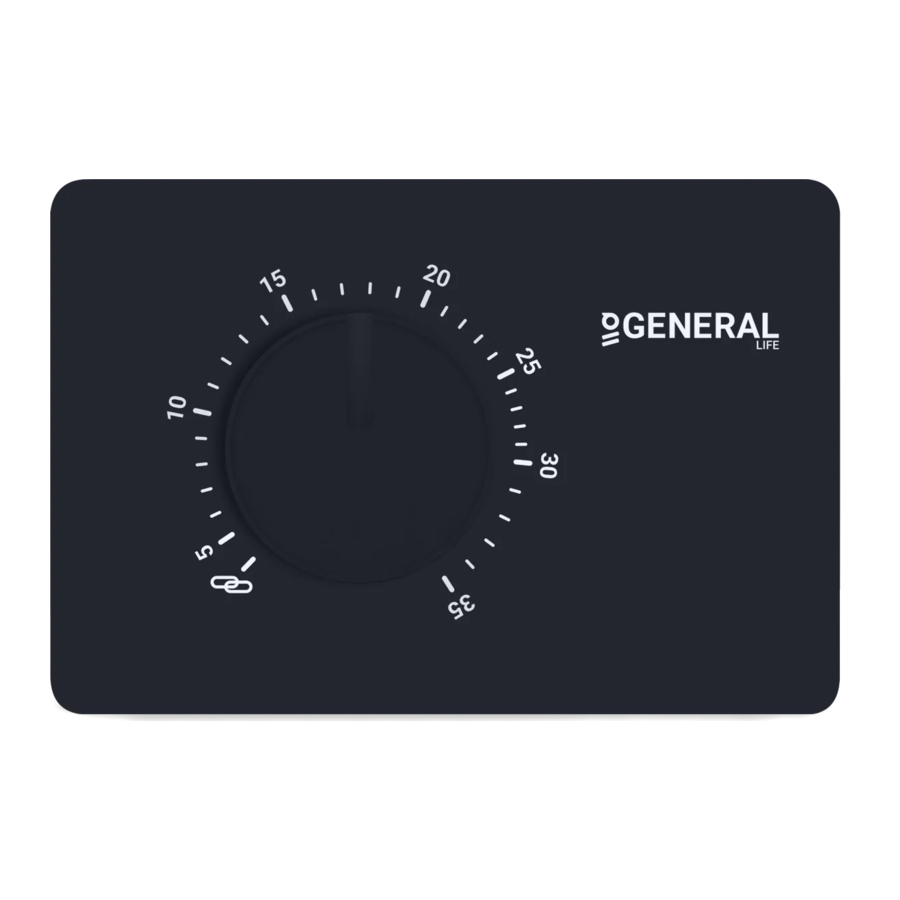

MITRA 110S je žičani sobni termostat. Korisnik može podesiti sobnu temperaturu na željenu temperaturu i dobiti ugodnije i ekonomičnije grijanje.

Precizno mjerenje temperature
Žičana veza
TPI algoritam
ON/OFF (uključeno/isključeno) kontrola

UREĐAJ I OPREMA

TEHNIČKI PODACI

Dimenzije (V / D / Š)	85mm / 125mm / 24mm
Radna struja	3V DC (2 x AAA alkalne baterije)
Struja preklapanja releja NO	2A/30VDC (otporno opterećenje) 0.5A/125VAC (otporno opterećenje)
Točnost mjerenja temperature	0.1^oC
Raspon radne temperature	(5^oC) – (35 C^o )
Trajanje baterije	1 godina (2 x AAA)
Radna temperatura	(-10 C)^o – (+50 C^o )
Temperatura skladištenja	(-20 C)^o– (+60 C^o )

PREGLED

Opis LED indikatora uređaja

Ako jednom zatreperi	Kontakt releja se otvara i jedinica za grijanje prestaje raditi.
Ako dvaput zatreperi	Kontakt releja se zatvara i jedinica za grijanje počinje raditi.

POSTAVLJANJE JEDINICE

Sobni termostat treba postaviti u prostoriju koja se najčešće koristi. Na primjer; dnevni boravak ili salon. Treba izbjegavati postavljanje sobnog termostata na mjesto s cirkulacijom zraka, poput ulaza u sobu ili pored prozora. Također, nisu prikladna mjesta u blizini grijaćih jedinica kao što su radijatori, peći i mjesta koja su izložena izravnoj sunčevoj svjetlosti. Sobni termostat treba biti smješten iznad poda na visini od 150 cm. Može se napraviti nekoliko pokušaja kako bi se pronašlo najprikladnije mjesto.

POSTAVLJANJE BATERIJE

Prije početka, isključite uređaj spojen na sobni termostat i provjerite je li napajanje prekinuto.

Kao što je prikazano na slici iznad, pritisnite odvijač prema naprijed s prikazanog prostora, savijte jezičke i odvojite prednji poklopac. Umetnite 2 nove AAA alkalne baterije u kućište baterije s ispravnim smjerom baterije. Zamijenite obje baterije istovremeno. Zatim poravnajte prednji dio sobnog termostata sa stražnjim i stisnite ga prema natrag.

Kada se proizvod ne koristi dulje vrijeme (više od 15 dana), izvadite baterije. U suprotnom, kvarovi koji se mogu pojaviti neće biti pokriveni jamstvom.
Molimo vas da svoje istrošene baterije bacite u kantu za otpad za baterije.

DIJAGRAM OŽIČENJA JEDINICE

Radove unutar kotla ili one koji se odnose na električnu instalaciju moraju izvoditi osobe s profesionalnom kompetencijom.

TPI LOGIKA RADA SOBNOG TERMOSTATA

Vaš sobni termostat radi s TPI algoritmom u opciji grijanja. Sobni termostati koji koriste TPI tehnologiju predviđaju kada će temperatura vašeg doma porasti iznad ili pasti ispod zadane temperature i u skladu s tim uključuju i isključuju jedinicu za grijanje. To osigurava da vaš dom ostane na temperaturi koju ste postavili bez maksimalnih odstupanja gore i dolje.

Što je TPI?
TPI tehnologija je dizajnirana kako bi se osiguralo da dobijete najbolju moguću energetsku učinkovitost od vašeg sustava grijanja. Mjeri i primjenjuje najbolja moguća vremena za isporuku i održavanje vašeg doma na zadanoj razini temperature.
Kako TPI radi?
Zahvaljujući naprednoj tehnologiji umjetne inteligencije koja se nalazi u softveru, prilagođava se promjeni temperature okoline u kojoj se nalazi. Stvaranjem opće temperaturne karte vašeg doma, uči koliko je vremena potrebno da se postigne željena sobna temperatura i kako održati tu temperaturu. Na taj način osigurava minimalnu potrošnju energije izračunavanjem koliko dugo vaša jedinica za grijanje treba raditi.
Koja je razlika?
U sobnim termostatima koji nisu TPI, jedinica za grijanje radi i zaustavlja se neprekidno dok ne premaši zadanu vrijednost temperature. Ako zadana temperatura padne ispod određene vrijednosti, jedinica za grijanje će ponovno raditi. To stvara veće temperaturne fluktuacije i manje kontrole energije. S druge strane, TPI sobni termostati pružaju veću uštedu i udobnost u usporedbi s On/Off (uključeno/isključeno) sobnim termostatima s prednostima koje ima.

RADNI GRAFIKON TPI SOBNOG TERMOSTATA

ŠTO TREBA ZNATI O TPI SOBNOM TERMOSTATU

Ako se promijeni položaj TPI sobnih termostata, proces učenja će se ponovno pokrenuti. Proces učenja treba smatrati 7 dana.
Ako se TPI sobni termostati isključe (zamjena baterije), proces učenja će se ponovno pokrenuti. Proces učenja treba smatrati 7 dana.

ČESTO POSTAVLJANA PITANJA

Je li moj uređaj kompatibilan s mojom jedinicom za grijanje

Ako vaša jedinica za grijanje ima on-off (uključeno/isključeno) veze, vaš sobni termostat je kompatibilan. Informacije o svojoj jedinici za grijanje možete pronaći u uputama za uporabu jedinice za grijanje ili od servisa jedinice za grijanje.

Kako ću spojiti svoj sobni termostat na jedinicu za grijanje?

Preporučujemo da vezu između vašeg sobnog termostata i jedinice za grijanje trebaju obaviti profesionalno kvalificirane osobe.
Kabel 2x0.75 mm dovoljan je za vezu sobnog termostata i jedinice za grijanje.
Spojite jedan kraj para kabela na priključne stezaljke sobnog termostata navedene u korisničkom priručniku jedinice za grijanje.
Spojite drugi kraj para kabela na COM i NO ulaze stezaljke unutar zidnog vješalice sobnog termostata kao što je prikazano u odjeljku "DIJAGRAM OŽIČENJA SOBNOG TERMOSTATA".
Smjer krajeva kabela nije bitan.
