GENERAL LIFE MITRA 110S - Skaitmeninio kambario termostato vadovas

Turinys

1 BENDROSIOS SPECIFIKACIJOS
2 PRIETAISAS IR ĮRANGA
3 TECHNINIAI DUOMENYS
4 APŽVALGA
- 4.1 Prietaiso indikatoriaus LED aprašymai
5 ĮRENGINIO VIETA
6 BATERIJŲ ĮDĖJIMAS
7 ĮRENGINIO ELEKTROS INSTALIACIJOS SCHEMA
8 TPI KAMBARIO TERMOSTOTO VEIKIMO LOGIKA
9 KĄ REIKIA ŽINOTI APIE TPI KAMBARIO TERMOSTATĄ
10 DAŽNAI UŽDUODAMI KLAUSIMAI
- 10.1 Ar mano prietaisas suderinamas su mano šildymo įrenginiu?
11 Atsisiųsti instrukciją
12 Kitomis kalbomis

BENDROSIOS SPECIFIKACIJOS

MITRA 110S yra laidinis kambario termostatas. Vartotojas gali reguliuoti kambario temperatūrą pagal poreikį ir mėgautis patogesniu bei ekonomiškesniu šildymu.

Tikslus temperatūros matavimas
Laidinis ryšys
TPI algoritmas
ĮJUNGIMO/IŠJUNGIMO valdymas

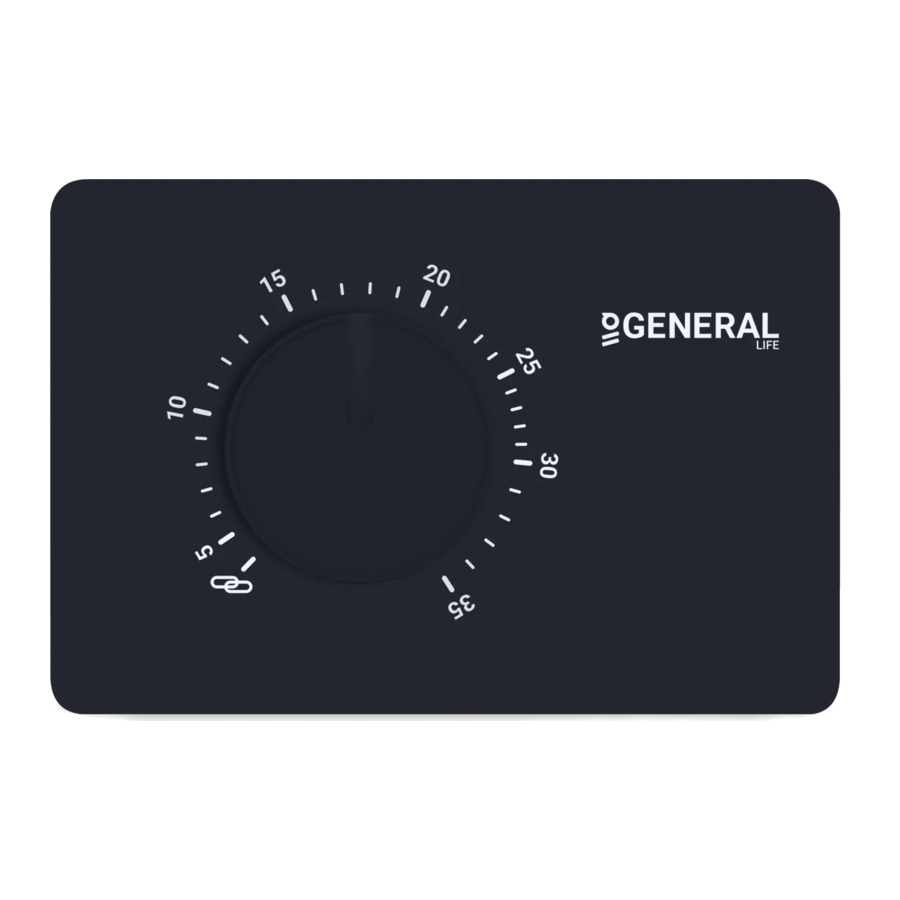

PRIETAISAS IR ĮRANGA

TECHNINIAI DUOMENYS

Matmenys (A / I / P)	85mm / 125mm / 24mm
Darbinė srovė	3V DC (2 x AAA šarminės baterijos)
Relės NO perjungimo srovė	2A/30VDC (aktyvioji apkrova) 0.5A/125VAC (aktyvioji apkrova)
Temperatūros matavimo tikslumas	0.1^oC
Darbinės temperatūros diapazonas	(5^oC) – (35 C^o )
Baterijos veikimo trukmė	1 metai (2 x AAA)
Darbinė temperatūra	(-10 C)^o – (+50 C^o )
Sandėliavimo temperatūra	(-20 C)^o– (+60 C^o )

APŽVALGA

Prietaiso indikatoriaus LED aprašymai

Jei sumirksi vieną kartą	Relės kontaktas atsidaro ir šildymo įrenginys nustoja veikti.
Jei sumirksi du kartus	Relės kontaktas užsidaro ir šildymo įrenginys pradeda veikti.

ĮRENGINIO VIETA

Kambario termostatą reikia įrengti kambaryje, kuriame dažniausiai būnama. Pavyzdžiui, svetainėje arba poilsio kambaryje. Reikėtų vengti įrengti kambario termostatą vietoje, kurioje yra oro cirkuliacija, pavyzdžiui, prie įėjimo į kambarį arba šalia lango. Taip pat netinka vietos šalia šildymo įrenginių, tokių kaip radiatorius, viryklė, ir vietos, į kurias patenka tiesioginiai saulės spinduliai. Kambario termostatą reikia įrengti 150 cm aukštyje virš grindų. Norint rasti patogiausią vietą, gali prireikti kelių bandymų.

BATERIJŲ ĮDĖJIMAS

Prieš pradėdami išjunkite prietaisą, prijungtą prie kambario termostato, ir įsitikinkite, kad atjungtas maitinimas.

Kaip parodyta paveikslėlyje aukščiau, paspauskite atsuktuvą į priekį nuo parodytos vietos, atlenkite ąseles ir atskirkite priekinį dangtelį. Įdėkite 2 naujas AAA šarmines baterijas į baterijų skyrių teisinga baterijų kryptimi. Pakeiskite abi baterijas vienu metu. Tada sulygiuokite priekinę kambario termostato dalį su galine ir suspauskite ją link galinės dalies.

Kai gaminys nenaudojamas ilgą laiką (daugiau nei 15 dienų), išimkite baterijas. Priešingu atveju gedimai, kurie gali atsirasti, nebus garantiniai.
Prašome išmesti išsikrovusias baterijas į baterijų atliekų konteinerį.

ĮRENGINIO ELEKTROS INSTALIACIJOS SCHEMA

Darbus katilo viduje arba susijusius su elektros instaliacija turi atlikti asmenys, turintys profesinę kompetenciją.

TPI KAMBARIO TERMOSTOTO VEIKIMO LOGIKA

Jūsų kambario termostatas veikia su TPI algoritmu šildymo režimu. Kambario termostatai, naudojantys TPI technologiją, numato, kada jūsų namų temperatūra pakils virš arba nukris žemiau nustatytos temperatūros, ir atitinkamai įjungia ir išjungia šildymo įrenginį. Tai užtikrina, kad jūsų namuose būtų palaikoma jūsų nustatyta temperatūra be didžiausių nukrypimų aukštyn ir žemyn.

Kas yra TPI?
TPI technologija sukurta taip, kad užtikrintų, jog gausite geriausią įmanomą energijos vartojimo efektyvumą iš savo šildymo sistemos. Ji matuoja ir taiko geriausius įmanomus laikus, kad jūsų namai būtų pasiekti ir palaikomi nustatytame temperatūros lygyje.
Kaip veikia TPI?
Programinėje įrangoje esančios pažangios dirbtinio intelekto technologijos dėka ji prisitaiko prie aplinkos, kurioje yra, temperatūros pokyčių. Sukurdama bendrą jūsų namų temperatūros žemėlapį, ji išmoksta, kiek laiko reikia, kad būtų pasiekta norima kambario temperatūra, ir kaip palaikyti šią temperatūrą. Tokiu būdu ji užtikrina minimalų energijos suvartojimą apskaičiuodama, kiek laiko turėtų veikti jūsų šildymo įrenginys.
Kuo skiriasi?
Ne TPI kambario termostatuose šildymo įrenginys veikia ir nuolat sustoja, kol viršija nustatytą temperatūros vertę. Jei nustatyta temperatūra nukrenta žemiau tam tikros ribos, šildymo įrenginys vėl pradės veikti. Tai sukuria didesnius temperatūros svyravimus ir mažesnę energijos kontrolę. Kita vertus, TPI kambario termostatai, palyginti su įjungimo/išjungimo kambario termostatais, užtikrina didesnį energijos taupymą ir komfortą dėl savo privalumų.

TPI KAMBARIO TERMOSTOTO VEIKIMO GRAFIKAS

KĄ REIKIA ŽINOTI APIE TPI KAMBARIO TERMOSTATĄ

Jei pakeičiama TPI kambario termostatų vieta, mokymosi procesas prasidės iš naujo. Mokymosi procesas turėtų būti laikomas 7 dienų.
Jei TPI kambario termostatai yra išjungti (baterijos keitimas), mokymosi procesas prasidės iš naujo. Mokymosi procesas turėtų būti laikomas 7 dienų.

DAŽNAI UŽDUODAMI KLAUSIMAI

Ar mano prietaisas suderinamas su mano šildymo įrenginiu?

Jei jūsų šildymo įrenginys turi įjungimo-išjungimo jungtis, jūsų kambario termostatas yra suderinamas. Informacijos apie savo šildymo įrenginį galite rasti šildymo įrenginio naudojimo vadove arba šildymo įrenginio servise.

Kaip prijungsiu savo kambario termostatą prie šildymo įrenginio?

Rekomenduojame, kad jungtį tarp jūsų kambario termostato ir šildymo įrenginio atliktų profesionaliai kvalifikuoti asmenys.
2x0.75 mm kabelio pakanka kambario termostato ir šildymo įrenginio jungčiai.
Prijunkite vieną kabelio poros galą prie kambario termostato jungties gnybtų, nurodytų šildymo įrenginio naudotojo vadove.
Prijunkite kitą kabelio poros galą prie COM ir NO įėjimų gnybto, esančio kambario termostato sieninio laikiklio viduje, kaip parodyta skyriuje "KAMBARIO TERMOSTOTO ELEKTROS INSTALIACIJOS SCHEMA".
Kabelių galų kryptis nesvarbi.
