GENERAL LIFE MITRA 110S - Digitaalinen huonetermostaatin käyttöohje

Sisältö

1 YLEISET TEKNISET TIEDOT
2 LAITE JA VARUSTEET
3 TEKNISET TIEDOT
4 YLEISKATSAUS
- 4.1 Laitteen merkkivalon LED-kuvaukset
5 YKSIKÖN SIJOITUS
6 PARISTON SIJOITUS
7 YKSIKÖN JOHDOTUSKAAVIO
8 TPI-HUONETERMOSTAATIN TOIMINTALOGIIKKA
9 MITÄ TPI-HUONETERMOSTAATISTA ON TIEDETTÄVÄ
10 USEIN KYSYTYT KYSYMYKSET
- 10.1 Onko laitteeni yhteensopiva lämmitysyksikköni kanssa?
11 Lataa käyttöohje
12 Muilla kielillä

YLEISET TEKNISET TIEDOT

MITRA 110S on langallinen huonetermostaatti. Käyttäjä voi säätää huonelämpötilaa halutulla lämpötilalla ja saada mukavampaa ja taloudellisempaa lämmitystä.

Tarkka lämpötilan mittaus
Langallinen yhteys
TPI-algoritmi
ON/OFF-ohjaus (PÄÄLLE/POIS-ohjaus)

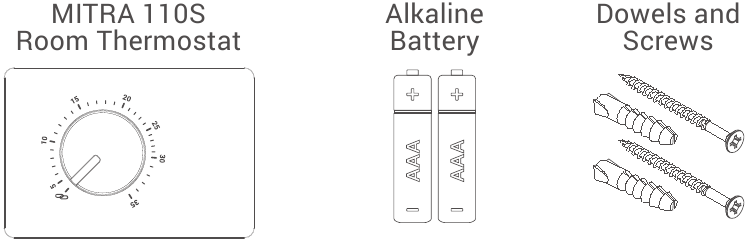

LAITE JA VARUSTEET

TEKNISET TIEDOT

Mitat (K / L / S)	85mm / 125mm / 24mm
Käyttövirta	3V DC (2 x AAA-alkaliparisto)
Releen NO-kytkentävirta	2A/30VDC (Resistiivinen kuorma) 0.5A/125VAC (Resistiivinen kuorma)
Lämpötilan mittaustarkkuus	0.1^oC
Käyttölämpötila-alue	(5^oC) – (35 C^o )
Pariston kestoikä	1 vuosi (2 x AAA)
Käyttölämpötila	(-10 C)^o – (+50 C^o )
Varastointilämpötila	(-20 C)^o– (+60 C^o )

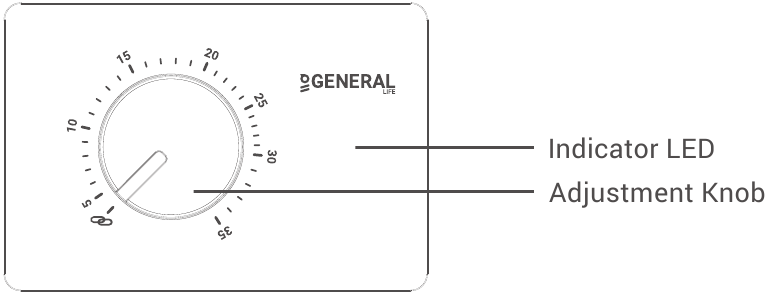

YLEISKATSAUS

Laitteen merkkivalon LED-kuvaukset

Jos se vilkkuu kerran	Releen kosketin avautuu ja lämmitysyksikkö lakkaa toimimasta.
Jos se vilkkuu kahdesti	Releen kosketin sulkeutuu ja lämmitysyksikkö käynnistyy.

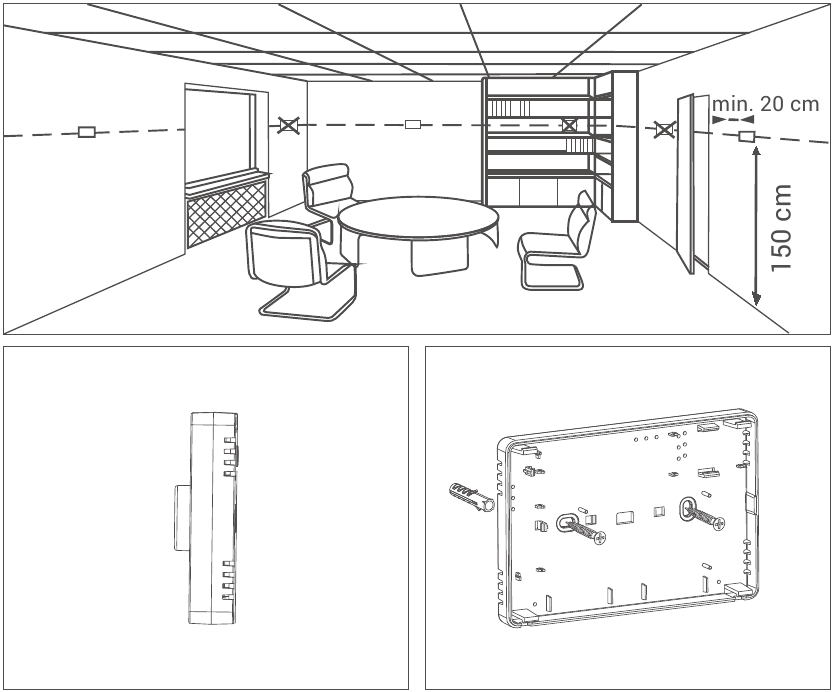

YKSIKÖN SIJOITUS

Huonetermostaatti on sijoitettava huoneeseen, jota käytetään useimmin. Esimerkiksi olohuone tai aula. Huonetermostaatin sijoittamista paikkaan, jossa on ilmankierto, kuten huoneen sisäänkäynti tai ikkunan sivu, tulisi välttää. Myöskään lämmitysyksiköiden, kuten patterin, lieden ja suoran auringonvalon kohteiden lähellä olevat paikat eivät ole sopivia. Huonetermostaatti on sijoitettava 150 cm:n korkeudelle lattian yläpuolelle. Sopivimman paikan löytämiseksi voidaan tehdä muutamia kokeiluja.

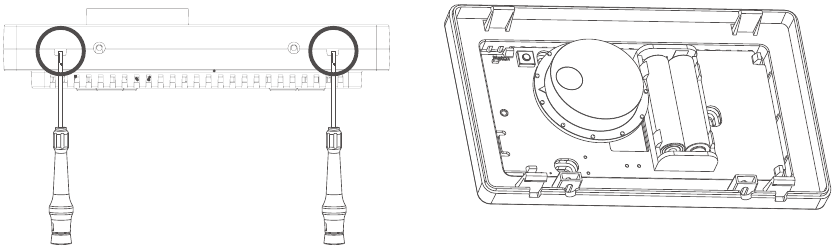

PARISTON SIJOITUS

Ennen aloittamista katkaise virta huonetermostaattiin kytketystä laitteesta ja varmista, että virta on katkaistu.

Kuten yllä olevassa kuvassa näkyy, paina ruuvimeisseliä eteenpäin näkyvästä tilasta, taivuta kielekkeitä ja erota etukansi. Aseta 2 uutta AAA-alkaliparistoa paristokoteloon oikeaan paristosuuntaan. Vaihda molemmat paristot samanaikaisesti. Kohdista sitten huonetermostaatin etuosa takaosaan ja purista sitä kohti takaosaa.

Kun tuotetta ei käytetä pitkään aikaan (yli 15 päivää), poista paristot. Muussa tapauksessa mahdolliset toimintahäiriöt eivät kuulu takuun piiriin.
Hävitä tyhjät paristot paristojen jäteastiaan.

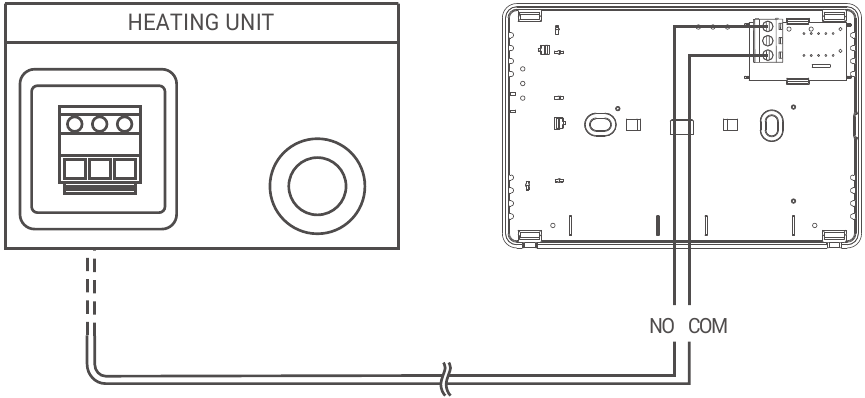

YKSIKÖN JOHDOTUSKAAVIO

Kattilan sisällä tai sähköasennukseen liittyvät toimenpiteet on suoritettava ammattitaitoisen henkilön toimesta.

TPI-HUONETERMOSTAATIN TOIMINTALOGIIKKA

Huonetermostaattisi toimii TPI-algoritmilla lämmitysvaihtoehdossa. TPI-tekniikkaa käyttävät huonetermostaatit ennustavat, milloin kotisi lämpötila nousee asetetun lämpötilan ylä- tai alapuolelle, ja kytkevät lämmitysyksikön päälle ja pois päältä sen mukaisesti. Tämä varmistaa, että kotisi pysyy asettamassasi lämpötilassa ilman suuria poikkeamia ylös ja alas.

Mikä on TPI?
TPI-tekniikka on suunniteltu varmistamaan, että saat parhaan mahdollisen energiatehokkuuden lämmitysjärjestelmästäsi. Se mittaa ja soveltaa parhaat mahdolliset ajoitukset toimittaakseen ja ylläpitääkseen kotisi asetetulla lämpötilatasolla.
Miten TPI toimii?
Ohjelmistossa olevan edistyneen tekoälyteknologian ansiosta se mukautuu ympäristön lämpötilan muutokseen. Luomalla yleisen lämpötilakartan kodistasi se oppii, kuinka kauan kestää saavuttaa haluttu huonelämpötila ja kuinka ylläpitää tätä lämpötilaa. Tällä tavalla se tarjoaa mahdollisimman pienen energiankulutuksen laskemalla, kuinka kauan lämmitysyksikkösi tulisi toimia.
Mikä on ero?
Muissa kuin TPI-huonetermostaateissa lämmitysyksikkö toimii ja pysähtyy jatkuvasti, kunnes se ylittää asetetun lämpötila-arvon. Jos asetettu lämpötila laskee tietyn määrän alle, lämmitysyksikkö toimii uudelleen. Tämä aiheuttaa suurempia lämpötilan vaihteluja ja vähemmän energianhallintaa. TPI-huonetermostaatit puolestaan tarjoavat suurempia säästöjä ja mukavuutta verrattuna On/Off-huonetermostaatteihin (PÄÄLLE/POIS-huonetermostaatteihin) sen etujen ansiosta.

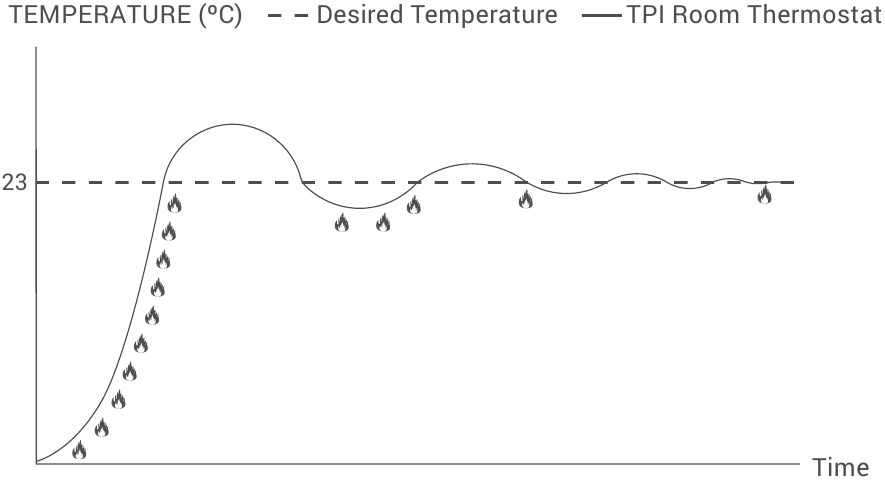

TPI-HUONETERMOSTAATIN TOIMINTAKÄYRÄ

MITÄ TPI-HUONETERMOSTAATISTA ON TIEDETTÄVÄ

Jos TPI-huonetermostaattien sijoitus muuttuu, oppimisprosessi alkaa uudelleen. Oppimisprosessin tulisi kestää 7 päivää.
Jos TPI-huonetermostaatit menettävät virran (pariston vaihto), oppimisprosessi alkaa uudelleen. Oppimisprosessin tulisi kestää 7 päivää.

USEIN KYSYTYT KYSYMYKSET

Onko laitteeni yhteensopiva lämmitysyksikköni kanssa?

Jos lämmitysyksikössäsi on on-off-liitännät (päälle-pois-liitännät), huonetermostaattisi on yhteensopiva. Löydät tietoa lämmitysyksiköstäsi lämmitysyksikön käyttöohjeesta tai lämmitysyksikön huollosta.

Miten liitän huonetermostaattini lämmitysyksikköön?

Suosittelemme, että huonetermostaatin ja lämmitysyksikön välinen liitäntä tehdään ammattitaitoisen henkilön toimesta.
2x0,75 mm:n kaapeli riittää huonetermostaatin ja lämmitysyksikön väliseen liitäntään.
Liitä kaapeliparin toinen pää lämmitysyksikön käyttöohjeessa ilmoitettuihin huonetermostaatin liitäntäliittimiin.
Liitä kaapeliparin toinen pää huonetermostaatin seinäkiinnikkeen sisällä olevan liittimen COM- ja NO-tuloihin "HUONETERMOSTAATIN JOHDOTUSKAAVIO" -osiossa esitetyllä tavalla.
Kaapelin päiden suunnalla ei ole väliä.
