GENERAL LIFE HT100S RF - Digitaalinen huonetermostaatin käyttöohje

YLEISET TEKNISET TIEDOT

HT100S RF on langaton huonetermostaatti. Käyttäjä voi säätää huoneen lämpötilaa halutulla lämpötilalla ja saada mukavampaa ja taloudellisempaa lämmitystä.

• Tarkka lämpötilan mittaus
• ON/OFF-ohjaus (PÄÄLLE/POIS-ohjaus)
• Langaton yhteys
• TPI-algoritmi

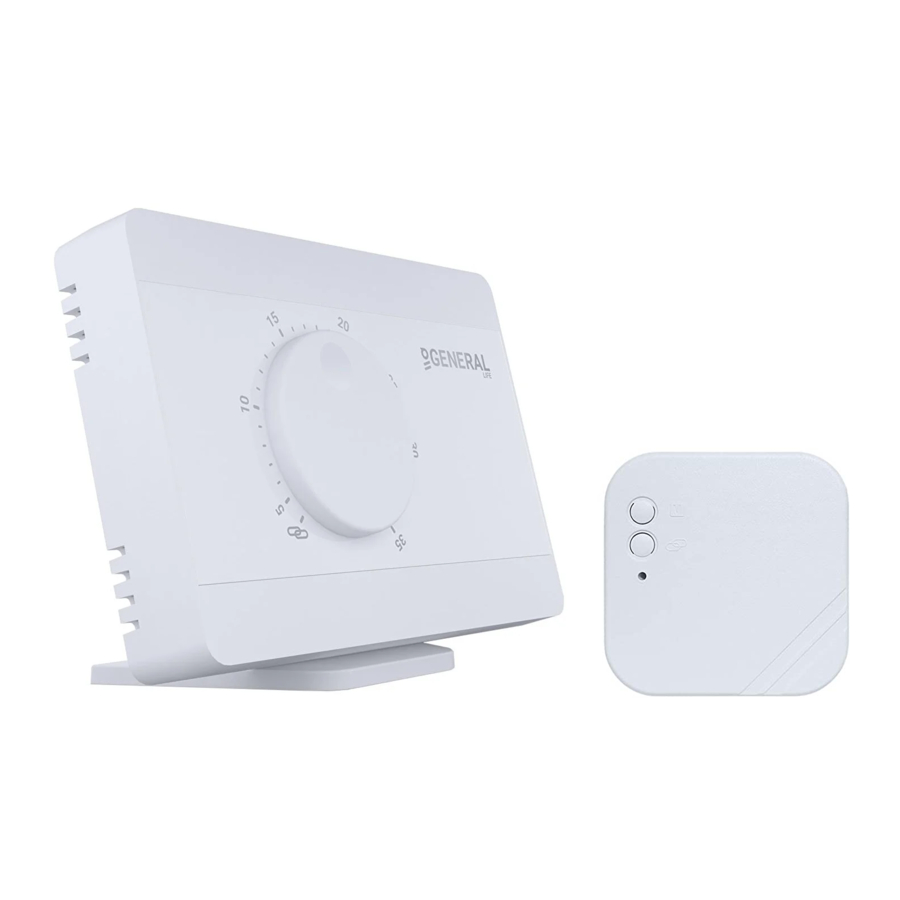

LAITE JA VARUSTEET

TEKNISET TIEDOT

Huonetermostaatti

Vastaanotin

HUONETERMOSTAATTI

Huonetermostaatin merkkivalon kuvaukset

VASTAANOTIN

1. 1-Manuaalinen käyttönuppi:
   Poistamalla vastaanottimen käytöstä voit käyttää kattilaasi manuaalisesti.
2. Pariliitosnuppi:
   Mahdollistaa vastaanottimen pariliitoksen huonetermostaatin kanssa.
3. Vastaanottimen LED-valo
4. Vastaanottimen virtajohdon sisääntulo
5. Kattilan liitäntäkaapelin sisääntulo

VASTAOTTIMEN LED-KUVAKSET

HUONETERMOSTAATIN SIJOITTAMINEN

Huonetermostaatti on sijoitettava huoneeseen, jota käytetään eniten. Esimerkiksi olohuone tai oleskelutila. Huonetermostaatin sijoittamista paikkaan, jossa on ilmankiertoa, kuten huoneen sisäänkäynti tai ikkunan sivu, tulisi välttää. Myöskään lämmitysyksiköiden, kuten patterin, lieden ja suoran auringonvalon kohteiden lähellä olevat paikat eivät ole sopivia. Huonetermostaatti on sijoitettava 150 cm:n korkeudelle lattian yläpuolelle. Sopivimman paikan löytämiseksi voidaan tehdä muutamia kokeiluja.

PARISTON SIJOITTAMINEN

Kuten yllä olevassa kuvassa näkyy, paina ruuvimeisseliä eteenpäin näytetystä tilasta, taivuta kielekkeitä ja erota etukansi. Aseta 2 uutta AAA-alkaliparistoa paristokoteloon oikeaan paristosuuntaan. Vaihda molemmat paristot samanaikaisesti. Kohdista sitten huonetermostaatin etuosa takaosaan ja purista sitä takaosaa kohti.

Kun tuotetta ei käytetä pitkään aikaan (yli 15 päivää), poista paristot. Muussa tapauksessa mahdolliset toimintahäiriöt eivät kuulu takuun piiriin.
Vie käytetyt paristot paristojen keräyspisteeseen.

VASTAANOTTIMEN SIJOITTAMINEN

Tärkeitä huomioitavia asioita vastaanottimen sijoittamisessa on vastaanottimen ja kattilan välisen fyysisen kosketuksen välttäminen ja sen suojaaminen materiaaleilta, kuten nesteiltä, pölyltä jne.

Laitteet on sijoitettava siten, että vastaanotettujen ja lähetettyjen signaalien vauriot minimoidaan kiinnittämällä huomiota seuraaviin kohtiin;

• Laitteita ei saa asentaa metallipinnoille.
• Laitteita ei saa asentaa lähelle sähkökaapeleita ja elektronisia laitteita, kuten tietokoneita ja televisioita.
• Laitteita ei saa asentaa suurten metallirakenteiden tai muiden hienoja metalliverkkoja käyttävien rakennusmateriaalien, kuten erikoislasin tai erikoisbetonin, lähelle.
• Huonetermostaatin ja vastaanottimen välinen etäisyys ei saa ylittää 20 metriä tai 2 kerrosta.
• Vastaanotin on asennettava vähintään 50 cm:n etäisyydelle kattilasta.

VASTAANOTTIMEN ASETUKSET

• Sammuta ensin kattila ja kattilan virtalähde kaikella sähkövirralla (sulake, pistorasia jne.)
• Kytke kytkentäkaavion mukaisesti kattilan liitäntäkaapelin toinen pää COM-liitäntään ja toinen NO-liitäntään vastaanottimessa.
• Kytke kaapelin toiset päät - jotka kytkit vastaanottimeen - huonetermostaatin liitäntäliittimeen kattilan käyttöohjeen mukaisesti.
• Sinun on ensin kytkettävä vastaanottimen virtajohto vastaanottimeen ja sitten sulakkeeseen, johon kattila on kytketty.
• Kun olet suorittanut kaapelin kytkentäprosessin, kytke ensin sulake päälle ja sitten kattila.
• Paina vastaanottimen manuaalista käyttönuppia 2 sekunnin ajan, jolloin vastaanottimessa pitäisi näkyä vilkkuva oranssi valo. Varmista tällä tavalla, että kattila on toiminnassa, paina samaa painiketta uudelleen 2 sekunnin ajan ja katso, että oranssi LED sammuu.
• Aseta huonetermostaatti pariliittämään vastaanotin huonetermostaatin kanssa.

VASTAANOTTIMEN JOHDOTUSKAAVIO

Kattilan sisällä tai sähköasennukseen liittyvät toimenpiteet on suoritettava ammattitaitoisen henkilön toimesta.

HUONETERMOSTAATIN JA VASTAANOTTIMEN PARILIITOS

• Paina vastaanottimen pariliitosnuppia 2 sekunnin ajan ja katso, että vastaanottimen LED vilkkuu vihreänä.
• Käännä huonetermostaatin nuppi " " (pariliitos) symboliin.
• Huonetermostaatin LED vilkkuu 3 kertaa.
• Jos pariliitos onnistuu, vastaanottimen vihreä vilkkuva LED palaa tasaisesti.
• Vastaanotin ja huonetermostaatti on nyt synkronoitu.

TPI-HUONETERMOSTAATIN TOIMINTALOGIIKKA

Huonetermostaattisi toimii TPI-algoritmilla lämmitysvaihtoehdossa. TPI-tekniikkaa käyttävät huonetermostaatit ennustavat, milloin kotisi lämpötila nousee asetetun lämpötilan ylä- tai alapuolelle, ja kytkevät lämmitysyksikön päälle ja pois päältä sen mukaisesti. Tämä varmistaa, että kotisi pysyy asettamassasi lämpötilassa ilman suurimpia poikkeamia ylös ja alas.

• Mikä on TPI?
  TPI-tekniikka on suunniteltu varmistamaan, että saat parhaan mahdollisen energiatehokkuuden lämmitysjärjestelmästäsi. Se mittaa ja soveltaa parhaat mahdolliset ajoitukset toimittaakseen ja ylläpitääkseen kotisi asetetulla lämpötilatasolla.
• Miten TPI toimii?
  Ohjelmistossa olevan edistyneen tekoälyteknologian ansiosta se mukautuu ympäristön lämpötilan muutokseen. Luomalla yleisen lämpötilakartan kodistasi se oppii, kuinka kauan halutun huoneen lämpötilan saavuttaminen kestää ja kuinka tätä lämpötilaa ylläpidetään. Tällä tavalla se tarjoaa mahdollisimman pienen energiankulutuksen laskemalla, kuinka kauan lämmitysyksikkösi tulisi toimia.
• Mikä on ero?
  Ei-TPI-huonetermostaateissa lämmitysyksikkö toimii ja pysähtyy jatkuvasti, kunnes se ylittää asetetun lämpötila-arvon. Jos asetettu lämpötila laskee alle tietyn määrän, lämmitysyksikkö toimii uudelleen. Tämä aiheuttaa suurempia lämpötilan vaihteluita ja vähemmän energianhallintaa. TPI-huonetermostaatit puolestaan tarjoavat suurempia säästöjä ja mukavuutta verrattuna On/Off (PÄÄLLE/POIS)-huonetermostaatteihin niiden etujen ansiosta.

TPI-HUONETERMOSTAATIN TOIMINTAGRAFIIKKA

Huonetermostaattisi lähettää viimeisimmän tilasignaalin vastaanottimelle 10 minuutin välein. Siten huonetermostaattisi ja vastaanottimesi toimivat synkronisesti. Jos signaali ei tavoita vastaanotinta huonetermostaatista 22 minuuttiin, se havaitsee, että yhteys on katkennut, ja pysäyttää kattilan toiminnan turvallisuussyistä. Samoin tapauksissa, joissa sähkö palaa takaisin sähkökatkon jälkeen, vastaanotin ei käytä kattilaa, ennen kuin "käytä"-signaali saavuttaa huonetermostaatin.

Kuitenkin, jos huonetermostaatti jatkaa toimintaansa normaalisti, se jatkaa toimintaansa oikein ilman toimenpiteitä, koska se lähettää tilasignaalin vastaanottimelle 10 minuutin välein.

MITÄ TPI-HUONETERMOSTAATISTA ON TIEDETTÄVÄ

• Jos TPI-huonetermostaattien sijoitus muuttuu, oppimisprosessi alkaa uudelleen. Oppimisprosessia tulisi pitää 7 päivänä.
• Jos TPI-huonetermostaatit ovat jännitteettömiä (pariston vaihto), oppimisprosessi alkaa uudelleen. Oppimisprosessia tulisi pitää 7 päivänä.

USEIN KYSYTYT KYSYMYKSET

Onko huonetermostaattini yhteensopiva kattilani kanssa?

Jos kattilassasi on on-off (päällä-pois) -liitännät, huonetermostaattisi on yhteensopiva. Voit oppia kattilasi tiedot kattilan käyttöohjeesta tai kattilahuollostasi.

Miten yhdistän kattilani vastaanottimeni kanssa?

Suosittelemme, että vastaanottimen ja kattilan välinen yhteys tehdään ammattitaitoisten henkilöiden toimesta. 2x0,75 mm kaapeli riittää vastaanottimen ja kattilan väliseen liitäntään. Kytke kaapeliparin toinen pää kattilan käyttöohjeessa ilmoitettuihin huonetermostaatin liitäntäliittimiin.
Kytke kaapeliparin toinen pää vastaanottimen sisällä olevan liittimen COM- ja NO-sisääntuloihin "VASTAANOTTIMEN JOHDOTUSKAAVIO" -osiossa esitetyllä tavalla.
Kaapelin päiden suunnalla ei ole väliä.
