GENERAL LIFE HT100S RF - Digitális szobatermosztát használati útmutató

ÁLTALÁNOS MŰSZAKI ADATOK

A HT100S RF egy vezeték nélküli szobatermosztát. A felhasználó beállíthatja a szobahőmérsékletet a kívánt hőmérsékletre, és kényelmesebb és gazdaságosabb fűtést érhet el.

• Pontos hőmérsékletmérés
• BE/KI vezérlés
• Vezeték nélküli kapcsolat
• TPI algoritmus

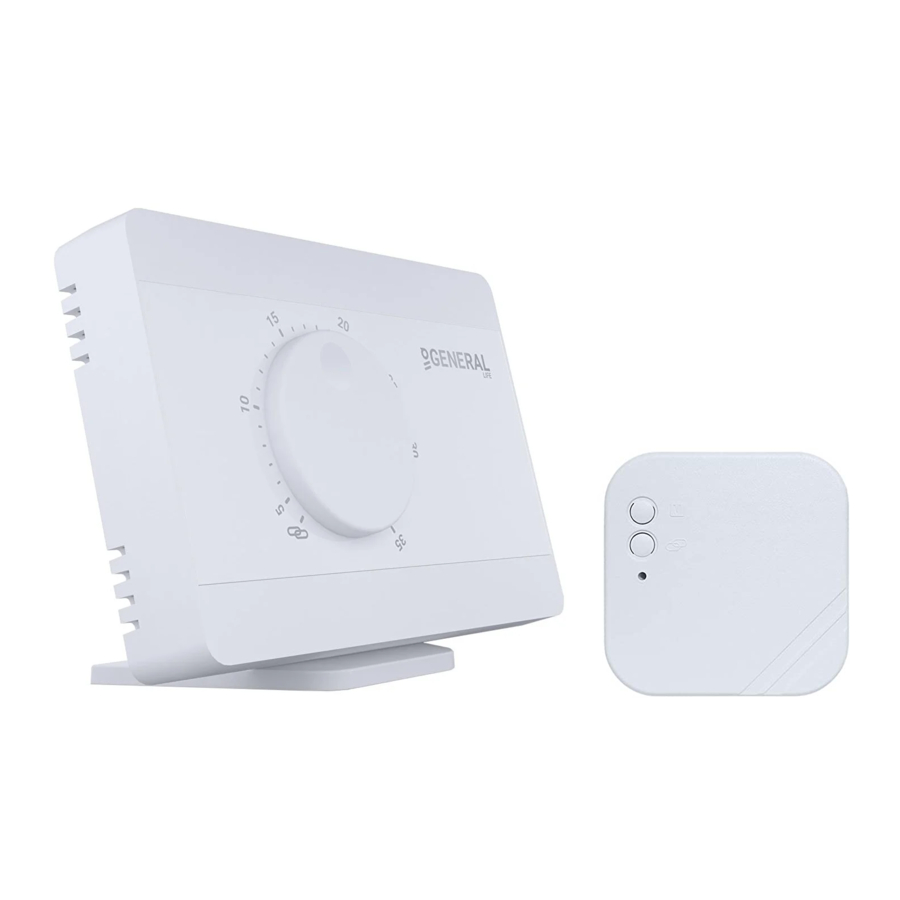

ESZKÖZ ÉS FELSZERELÉSEK

MŰSZAKI ADATOK

Szobatermosztát

Vevőegység

SZOBA TERMOSZTÁT

A szobatermosztát jelző LED-jeinek leírása

VEVŐEGYSÉG

1. 1-Kézi működtető gomb:
   A vevőegység letiltásával lehetővé teszi a kazán kézi használatát.
2. Párosító gomb:
   Lehetővé teszi a vevőegység párosítását a szobatermosztáttal.
3. Vevőegység LED lámpa
4. Vevőegység tápkábel bemenet
5. Kazán csatlakozó kábel bemenet

A VEVŐEGYSÉG LED-JEINEK LEÍRÁSA

A SZOBA TERMOSZTÁT ELHELYEZÉSE

A szobatermosztátot abban a helyiségben kell elhelyezni, amelyet a leggyakrabban használnak. Például; nappali vagy társalgó. Kerülni kell a szobatermosztát elhelyezését olyan helyen, ahol légáramlás van, mint például egy szoba bejárata vagy egy ablak oldala. Szintén nem alkalmasak a fűtőegységek, például radiátor, tűzhely közelében lévő helyek, valamint azok a helyek, amelyek közvetlen napfényt kapnak. A szobatermosztátot a padló felett 150 cm magasságban kell elhelyezni. Néhány kísérletet lehet tenni a legmegfelelőbb hely megtalálására.

AZ AKKUMULÁTOR ELHELYEZÉSE

A fenti képen látható módon nyomja előre a csavarhúzót a látható helyről, hajlítsa meg a füleket, és válassza le az előlapot. Helyezzen be 2 új AAA alkáli elemet az elemtartóba a megfelelő irányban. Cserélje ki mindkét elemet egyszerre. Ezután igazítsa a szobatermosztát elülső részét a hátlaphoz, és nyomja össze a hátlap felé.

Ha a terméket hosszabb ideig (több mint 15 napig) nem használja, vegye ki az elemeket. Ellenkező esetben az esetlegesen előforduló meghibásodások nem tartoznak a garancia hatálya alá.
Kérjük, dobja a lemerült elemeket az elemek számára fenntartott hulladékgyűjtőbe.

A VEVŐEGYSÉG ELHELYEZÉSE

A vevőegység elhelyezésénél fontos figyelembe venni, hogy elkerüljük a vevőegység és a kazán közötti fizikai érintkezést, és megvédjük az olyan anyagoktól, mint a folyadék, por stb.

Az eszközöket úgy kell elhelyezni, hogy minimalizáljuk a vett és továbbított jelek károsodását, figyelembe véve a következő pontokat;

• Az eszközöket nem szabad fémfelületekre szerelni.
• Az eszközöket nem szabad elektromos kábelek és elektronikus berendezések, például számítógépek és televíziók közelébe telepíteni.
• Az eszközöket nem szabad nagy fémszerkezetek vagy más, finom fémhálókat használó építőanyagok, például speciális üveg vagy speciális beton közelébe telepíteni.
• A szobatermosztát és a vevőegység közötti távolság nem haladhatja meg a 20 métert vagy a 2 emeletet.
• A vevőegységet legalább 50 cm-re kell felszerelni a kazántól.

A VEVŐEGYSÉG BEÁLLÍTÁSA

• Először kapcsolja ki a kazánt és a kazán áramforrását minden elektromos árammal (biztosíték, aljzat stb.)
• A csatlakozási ábra szerint csatlakoztassa a kazán csatlakozókábel egyik végét a COM-hoz, a másikat pedig a vevőegység NO bemenetéhez.
• Csatlakoztassa a kábel másik végét - amelyet a vevőegységhez csatlakoztatott - a szobatermosztát csatlakozókapcsához a kazán használati útmutatójában leírtak szerint.
• Először a vevőegység tápkábelét kell a vevőegységhez, majd a kazánhoz csatlakoztatott biztosítékhoz csatlakoztatni.
• A kábelcsatlakoztatási folyamat befejezése után először kapcsolja be a biztosítékot, majd a kazánt.
• A vevőegység kézi használati gombjának 2 másodpercig tartó megnyomásával látnia kell, hogy a narancssárga fény villog a vevőegységen. Ily módon, miután megbizonyosodott arról, hogy a kazán működik, nyomja meg újra ugyanazt a gombot 2 másodpercig, és ellenőrizze, hogy a narancssárga LED kialszik-e.
• Állítsa be a szobatermosztátot a vevőegység párosításához a szobatermosztáttal.

A VEVŐEGYSÉG KÁBELEZÉSI ÁBRÁJA

A kazán belsejében vagy az elektromos szereléssel kapcsolatos műveleteket szakmai hozzáértéssel rendelkező személyeknek kell elvégezniük.

A SZOBA TERMOSZTÁT ÉS A VEVŐEGYSÉG PÁROSÍTÁSA

• Tartsa lenyomva a vevőegység párosító gombját 2 másodpercig, és ellenőrizze, hogy a vevőegységen lévő LED zölden villog-e.
• Forgassa a szobatermosztát gombját a " " (párosítás) szimbólumra.
• A szobatermosztát LED-je 3-szor felvillan.
• Ha a párosítás sikeres, a vevőegységen lévő zölden villogó LED folyamatosan világít.
• A vevőegység és a szobatermosztát most szinkronizálva van.

A TPI SZOBA TERMOSZTÁT MŰKÖDÉSI LOGIKÁJA

A szobatermosztát a TPI algoritmussal működik a fűtési opcióban. A TPI technológiát használó szobatermosztátok előre jelzik, hogy otthona hőmérséklete mikor emelkedik a beállított hőmérséklet fölé vagy alá, és ennek megfelelően be- és kikapcsolják a fűtőegységet. Ez biztosítja, hogy otthona a beállított hőmérsékleten maradjon maximális eltérések nélkül.

• Mi az a TPI?
  A TPI technológiát úgy tervezték, hogy biztosítsa a lehető legjobb energiahatékonyságot a fűtési rendszeréből. Méri és alkalmazza a lehető legjobb időzítéseket, hogy otthonát a beállított hőmérsékleti szinten tartsa.
• Hogyan működik a TPI?
  A szoftverben található fejlett mesterséges intelligencia technológiának köszönhetően alkalmazkodik a környezet hőmérsékletváltozásához. Létrehozva otthona általános hőmérsékleti térképét, megtanulja, mennyi időbe telik a kívánt szobahőmérséklet elérése, és hogyan lehet ezt a hőmérsékletet fenntartani. Ily módon minimális energiafogyasztást biztosít azáltal, hogy kiszámítja, mennyi ideig kell a fűtőegységnek működnie.
• Mi a különbség?
  A nem-TPI szobatermosztátokban a fűtőegység folyamatosan működik és áll le, amíg meg nem haladja a beállított hőmérsékleti értéket. Ha a beállított hőmérséklet egy bizonyos érték alá csökken, a fűtőegység újra működni fog. Ez nagyobb hőmérséklet-ingadozásokat és kevesebb energiafelügyeletet eredményez. A TPI szobatermosztátok viszont nagyobb megtakarítást és kényelmet biztosítanak a be/ki szobatermosztátokhoz képest az előnyeikkel.

A TPI SZOBA TERMOSZTÁT MŰKÖDÉSI GRAFIKÁJA

A szobatermosztát 10 percenként elküldi az utolsó állapotjelet a vevőegységnek. Így a szobatermosztát és a vevőegység szinkronban működik. Ha a jel 22 percig nem éri el a vevőegységet a szobatermosztáttól, akkor érzékeli, hogy a kapcsolat megszakadt, és biztonsági okokból leállítja a kazán működését. Hasonlóképpen, olyan esetekben, amikor áramszünet után visszatér az áram, a vevőegység nem működteti a kazánt, amíg a "működtetés" jel el nem éri a szobatermosztátot.

Ebben az esetben azonban, ha a szobatermosztát továbbra is normálisan működik, továbbra is megfelelően fog működni, beavatkozás nélkül, mivel 10 percenként állapotjelet küld a vevőegységnek.

MIT KELL TUDNI A TPI SZOBA TERMOSZTÁTRÓL

• Ha a TPI szobatermosztátok elhelyezése megváltozik, a tanulási folyamat újraindul. A tanulási folyamatot 7 napnak kell tekinteni.
• Ha a TPI szobatermosztátok áramtalanítva vannak (akkumulátorcsere), a tanulási folyamat újraindul. A tanulási folyamatot 7 napnak kell tekinteni.

GYAKRAN ISMÉTELT KÉRDÉSEK

A szobatermosztátom kompatibilis a kazánommal?

Ha a kazánja rendelkezik be-ki csatlakozásokkal, akkor a szobatermosztát kompatibilis. A kazánjával kapcsolatos információkat a kazán használati útmutatójából vagy a kazánszervizből tudhatja meg.

Hogyan csatlakoztassam a kazánomat a vevőegységemhez?

Javasoljuk, hogy a vevőegység és a kazán közötti csatlakozást szakképzett személyek végezzék el. A vevőegység - kazán csatlakozáshoz 2x0,75 mm-es kábel elegendő. Csatlakoztassa a kábelpár egyik végét a kazán használati útmutatójában feltüntetett szobatermosztát csatlakozókapcsaihoz.
Csatlakoztassa a kábelpár másik végét a vevőegység belsejében lévő kapocs COM és NO bemeneteihez a "VEVŐEGYSÉG KÁBELEZÉSI ÁBRÁJA" részben látható módon.
A kábelvégek iránya nem számít.
