GENERAL LIFE HT100S RF - Ръководство за цифров стаен термостат

ОБЩИ СПЕЦИФИКАЦИИ

HT100S RF е безжичен стаен термостат. Потребителят може да регулира стайната температура с необходимата температура и да получи по-комфортно и икономично отопление.

• Прецизно измерване на температурата
• ON/OFF Control (ВКЛ./ИЗКЛ. Контрол)
• Wireless Connection (Безжична връзка)
• TPI Algorithm (TPI алгоритъм)

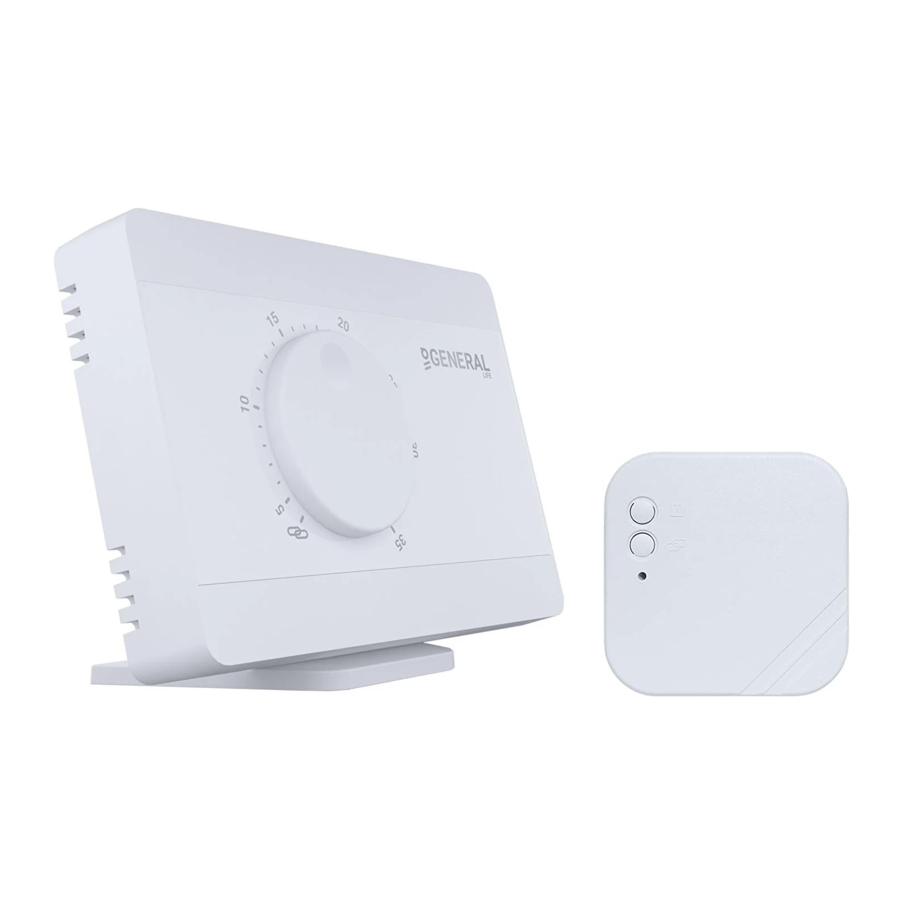

УСТРОЙСТВО И ОБОРУДВАНЕ

ТЕХНИЧЕСКИ ДАННИ

Стаен термостат

Приемник

СТАЕН ТЕРМОСТАТ

Описание на LED индикаторите на стайния термостат

ПРИЕМНИК

1. 1-Manual Operation Button (Бутон за ръчно управление):
   Чрез деактивиране на приемника, той ви позволява да използвате котела си ръчно.
2. Pairing Button (Бутон за сдвояване):
   Позволява сдвояване на приемника със стайния термостат.
3. Receiver LED Light (LED светлина на приемника)
4. Receiver Power Cable Input (Вход за захранващ кабел на приемника)
5. Boiler Connection Cable Input (Вход за свързващ кабел на котела)

ОПИСАНИЕ НА LED ИНДИКАТОРИТЕ НА ПРИЕМНИКА

ПОСТАВЯНЕ НА СТАЙНИЯ ТЕРМОСТАТ

Стайният термостат трябва да бъде поставен в стаята, която се използва най-често. Например; всекидневна или хол. Трябва да се избягва поставянето на стайния термостат на място, което има циркулация на въздуха, като вход на стая или страна на прозорец. Също така, не би било подходящо място близо до отоплителни тела, като радиатор, печка и места, които получават директна слънчева светлина. Стайният термостат трябва да бъде разположен над пода на височина 150 cm. Могат да се направят няколко опита, за да се намери най-удобното място.

ПОСТАВЯНЕ НА БАТЕРИЯТА

Както е показано на снимката по-горе, натиснете отвертката напред от показаното място, огънете зъбчетата и отделете предния капак. Поставете 2 нови AAA алкални батерии в корпуса на батерията с правилната посока на батерията. Сменете и двете батерии едновременно. След това подравнете предната част на вашия стаен термостат към задната и я стиснете към задната част.

Когато продуктът не се използва за дълъг период (повече от 15 дни), извадете батериите. В противен случай неизправностите, които могат да възникнат, ще бъдат извън гаранцията.
Моля, изхвърлете изтощените си батерии в контейнера за отпадъци за батерии.

ПОСТАВЯНЕ НА ПРИЕМНИКА

Важните неща, които трябва да се отбележат за поставянето на приемника, са избягването на физически контакт между приемника и котела и защитата му от материали като течности, прах и др.

Устройствата трябва да бъдат поставени така, че да се сведе до минимум увреждането на получените и предадени сигнали, като се обърне внимание на следните точки;

• Устройствата не трябва да се монтират върху метални повърхности.
• Устройствата не трябва да се инсталират близо до електрически кабели и електронно оборудване като компютри и телевизори.
• Устройствата не трябва да се инсталират близо до големи метални конструкции или други строителни материали, използващи фини метални мрежи, като например специално стъкло или специален бетон.
• Разстоянието между стайния термостат и приемника не трябва да надвишава 20 метра или 2 етажа.
• Приемникът трябва да бъде инсталиран на най-малко 50 cm от котела.

НАСТРОЙКА НА ПРИЕМНИКА

• Първо, изключете котела си и захранването на котела си с целия електрически ток (предпазител, контакт и т.н.)
• Както е показано на схемата на свързване, свържете единия край на свързващия кабел на котела към COM, а другия към NO вход. на приемника.
• Свържете другите краища на кабела - който сте свързали към приемника - към клемата за свързване на стайния термостат, както е показано в ръководството за потребителя на вашия котел.
• Първо трябва да свържете захранващия кабел на приемника към приемника и след това към предпазителя, към който е свързан котела.
• След като приключите процеса на свързване на кабелите, първо включете предпазителя и след това котела си.
• Чрез натискане на бутона за ръчно използване на приемника за 2 секунди, трябва да видите оранжевата светлина да мига на приемника. По този начин, след като се уверите, че котелът работи, натиснете същия бутон отново за 2 секунди и вижте, че оранжевият светодиод се изключва.
• Настройте стайния термостат да сдвои приемника със стайния термостат.

СХЕМА НА СВЪРЗВАНЕ НА ПРИЕМНИКА

Операциите вътре в котела или свързани с електрическата инсталация трябва да се извършват от лица с професионална компетентност.

СДВОЯВАНЕ НА СТАЙНИЯ ТЕРМОСТАТ И ПРИЕМНИКА

• Задръжте натиснат бутона за сдвояване на приемника за 2 секунди и вижте, че светодиодът на приемника мига в зелено.
• Завъртете бутона на стайния термостат към символа " " (сдвояване).
• Светодиодът на стайния термостат ще мигне 3 пъти.
• Ако сдвояването е успешно, зеленият мигащ светодиод на приемника ще свети постоянно.
• Приемникът и стайният термостат вече са синхронизирани.

РАБОТНА ЛОГИКА НА TPI СТАЕН ТЕРМОСТАТ

Вашият стаен термостат работи с TPI алгоритъма в опцията за отопление. Стайните термостати, използващи TPI технология, предвиждат кога температурата на вашия дом ще се повиши над или ще падне под зададената температура и включват и изключват отоплителното тяло съответно. Това гарантира, че вашият дом остава на зададената от вас температура без максимални отклонения нагоре и надолу.

• Какво е TPI?
  TPI технологията е проектирана да гарантира, че получавате възможно най-добрата енергийна ефективност от вашата отоплителна система. Тя измерва и прилага възможно най-добрите времена, за да достави и поддържа вашия дом на зададеното температурно ниво.
• Как работи TPI?
  Благодарение на усъвършенстваната технология за изкуствен интелект, намираща се в софтуера, тя се адаптира към промяната на температурата на средата, в която се намира. Създавайки обща температурна карта на вашия дом, тя научава колко време е необходимо, за да се достигне желаната стайна температура и как да се поддържа тази температура. По този начин тя осигурява минимална консумация на енергия, като изчислява колко дълго трябва да работи вашето отоплително тяло.
• Каква е разликата?
  В стайните термостати без TPI отоплителното тяло работи и спира непрекъснато, докато не надвиши зададената температурна стойност. Ако зададената температура падне под определена стойност, отоплителното тяло ще работи отново. Това създава по-големи температурни колебания и по-малък контрол на енергията. От друга страна, TPI стайните термостати осигуряват по-високи икономии и комфорт в сравнение със стайните термостати On/Off (ВКЛ./ИЗКЛ.) с предимствата, които имат.

РАБОТНА ГРАФИКА НА TPI СТАЕН ТЕРМОСТАТ

Вашият стаен термостат изпраща последния сигнал за състояние към приемника на всеки 10 минути. По този начин вашият стаен термостат и приемник работят синхронно. Ако сигналът не може да достигне до приемника от стайния термостат в продължение на 22 минути, той възприема, че връзката е прекъсната и спира работата на котела от съображения за безопасност. По същия начин, в случаите, когато електричеството се върне след прекъсване на захранването, приемникът не задейства котела, докато сигналът "operate" (работи) не достигне от стайния термостат.

Въпреки това, в този случай, ако стайният термостат продължава да работи нормално, той ще продължи да работи правилно, без да е необходима намеса, тъй като изпраща сигнал за състояние към приемника на всеки 10 минути.

КАКВО ТРЯБВА ДА ЗНАЕТЕ ЗА TPI СТАЙНИЯ ТЕРМОСТАТ

• Ако местоположението на TPI стайните термостати се промени, процесът на обучение ще започне отначало. Процесът на обучение трябва да се счита за 7 дни.
• Ако TPI стайните термостати бъдат изключени (смяна на батерията), процесът на обучение ще започне отначало. Процесът на обучение трябва да се счита за 7 дни.

ЧЕСТО ЗАДАВАНИ ВЪПРОСИ

Съвместим ли е моят стаен термостат с моя котел

Ако вашият котел има връзки за включване и изключване, вашият стаен термостат е съвместим. Можете да научите информацията за вашия котел от ръководството за потребителя на котела или от сервиза на вашия котел.

Как ще свържа моя котел с моя приемник

Препоръчваме връзката между вашия приемник и вашия котел да бъде направена от професионално квалифицирани лица. Кабел 2x0.75 mm е достатъчен за връзката приемник - котел. Свържете единия край на кабелната двойка към клемите за свързване на стайния термостат, посочени в ръководството за потребителя на вашия котел.
Свържете другия край на кабелната двойка към COM и NO входовете на клемата вътре в приемника, както е показано в раздела "СХЕМА НА СВЪРЗВАНЕ НА ПРИЕМНИКА".
Посоката на краищата на кабела няма значение.

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.
