GENERAL LIFE HT100S RF - Raqamli xona termostatining qo'llanmasi

UMUMIY TEXNIK XUSUSIYATLAR

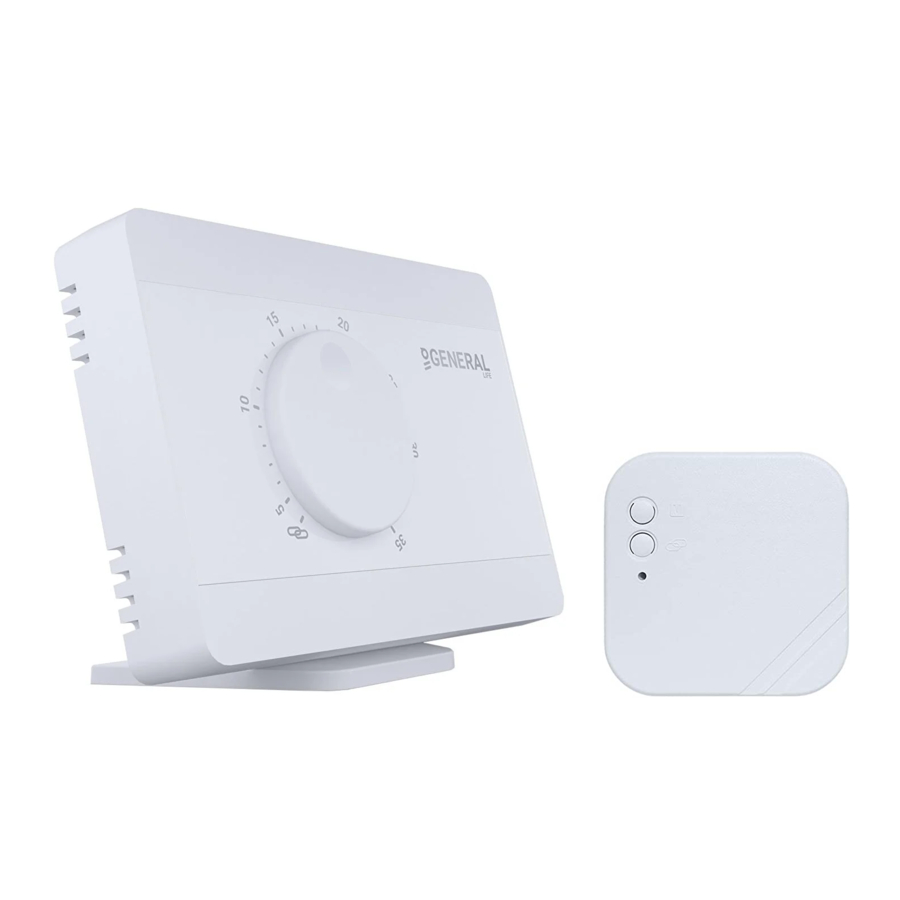

HT100S RF - simsiz xona termostatidir. Foydalanuvchi xona haroratini kerakli harorat bilan sozlash va yanada qulay va tejamkor isitishni olishi mumkin.

• Aniq haroratni o'lchash
• Yoqish/O'chirish (ON/OFF) boshqaruvi
• Simsiz ulanish
• TPI algoritmi

QURILMA VA JIHOZLAR

TEXNIK MA'LUMOTLAR

Xona termostati

Qabul qiluvchi

XONA TERMOSTATI

Xona termostati indikatorining LED tavsifi

QABUL QILUVCHI

1. 1-Qo'lda ishlash tugmasi:
   Qabul qiluvchini o'chirib, qozoningizni qo'lda ishlatishga imkon beradi.
2. Ulash tugmasi:
   Qabul qiluvchini xona termostati bilan ulash imkonini beradi.
3. Qabul qiluvchi LED chirog'i
4. Qabul qiluvchi quvvat kabeli kirishi
5. Qozon ulanish kabeli kirishi

QABUL QILUVCHI LED TAVSIFLARI

XONA TERMOSTATINI JOYLASHTIRISH

Xona termostatini eng ko'p ishlatiladigan xonaga joylashtirish kerak. Misol uchun; yashash xonasi yoki dam olish xonasi. Xona termostatini xonaning kirish qismi yoki deraza yonida havo aylanishi bo'lgan joyga joylashtirishdan qochish kerak. Shuningdek, radiator, pechka kabi isitish moslamalariga yaqin joylar va to'g'ridan-to'g'ri quyosh nurlari tushadigan joylar ham mos kelmaydi. Xona termostatini poldan 150 sm balandlikda joylashtirish kerak. Eng qulay joyni topish uchun bir nechta urinishlar qilish mumkin.

BATAREYANI JOYLASHTIRISH

Yuqoridagi rasmda ko'rsatilgandek, tornavidani ko'rsatilgan joydan oldinga bosing, qisqichlarni buking va old qopqog'ini ajrating. Batareya uyasiga 2 ta yangi AAA ishqoriy batareyani to'g'ri batareya yo'nalishi bilan joylashtiring. Ikkala batareyani bir vaqtning o'zida almashtiring. Keyin xona termostatingizning old qismini orqa tomonga to'g'rilang va uni orqa tomonga qarab siqing.

Agar mahsulot uzoq vaqt davomida (15 kundan ortiq) ishlatilmasa, batareyalarni olib tashlang. Aks holda, yuzaga kelishi mumkin bo'lgan nosozliklar kafolatdan tashqari bo'ladi.
Iltimos, ishlatilgan batareyalaringizni batareyalar uchun chiqindi qutisiga tashlang.

QABUL QILUVCHINI JOYLASHTIRISH

Qabul qiluvchini joylashtirishda e'tiborga olish kerak bo'lgan muhim narsalar - qabul qiluvchi va qozon o'rtasida jismoniy aloqa bo'lmasligi va uni suyuqlik, chang va boshqalar kabi materiallardan himoya qilishdir.

Qabul qilingan va uzatilgan signallarga zarar yetkazmaslik uchun qurilmalarni quyidagi nuqtalarga e'tibor bergan holda joylashtirish kerak;

• Qurilmalar metall yuzalarga o'rnatilmasligi kerak.
• Qurilmalar elektr kabellari va kompyuterlar va televizorlar kabi elektron uskunalar yaqinida o'rnatilmasligi kerak.
• Qurilmalar katta metall konstruktsiyalari yoki maxsus shisha yoki maxsus beton kabi nozik metall to'rlardan foydalangan holda boshqa qurilish materiallari yaqinida o'rnatilmasligi kerak.
• Xona termostati va qabul qiluvchi o'rtasidagi masofa 20 metrdan yoki 2 qavatdan oshmasligi kerak.
• Qabul qiluvchi qozondan kamida 50 sm uzoqlikda o'rnatilishi kerak.

QABUL QILUVCHINI SOZLASH

• Avvalo, qozoningizni va qozoningizning quvvat manbaini barcha elektr toki bilan (sigorta, rozetka va boshqalar) o'chiring.
• Ulanish sxemasida ko'rsatilgandek, qozon ulanish kabelining bir uchini COM ga, ikkinchisini esa qabul qiluvchining NO kirishiga ulang.
• Qabul qiluvchiga ulagan kabelning boshqa uchlarini qozoningiz foydalanuvchi qo'llanmasida ko'rsatilganidek, xona termostatining ulanish terminaliga ulang.
• Avval qabul qiluvchi quvvat kabelini qabul qiluvchiga, keyin esa qozon ulangan sigortaga ulashingiz kerak.
• Kabel ulanish jarayonini tugatgandan so'ng, avval sigortangizni, keyin esa qozoningizni yoqing.
• Qabul qiluvchining qo'lda foydalanish tugmasini 2 soniya bosib tursangiz, qabul qiluvchida to'q sariq chiroq miltillayotganini ko'rishingiz kerak. Shu tarzda, qozonning ishlayotganiga ishonch hosil qilgandan so'ng, xuddi shu tugmani yana 2 soniya bosib, to'q sariq LEDning o'chganini ko'ring.
• Qabul qiluvchini xona termostati bilan ulash uchun xona termostatini sozlang.

QABUL QILUVCHI ULANISH SXEMASI

Qozon ichidagi yoki elektr o'rnatish bilan bog'liq operatsiyalar professional malakaga ega bo'lgan shaxslar tomonidan amalga oshirilishi kerak.

XONA TERMOSTATI VA QABUL QILUVCHINI ULASH

• Qabul qiluvchining ulash tugmasini 2 soniya bosib turing va qabul qiluvchidagi LEDning yashil miltillayotganini ko'ring.
• Xona termostatining tugmasini " " (ulash) belgisiga burang.
• Xona termostatining LEDi 3 marta miltillaydi.
• Agar ulash muvaffaqiyatli bo'lsa, qabul qiluvchidagi yashil miltillovchi LED doimiy yonadi.
• Qabul qiluvchi va xona termostati endi sinxronlashtirildi.

TPI XONA TERMOSTATINING ISHLASH LOGIKASI

Sizning xona termostatingiz isitish opsiyasida TPI algoritmi bilan ishlaydi. TPI texnologiyasidan foydalanadigan xona termostatlari uyingiz harorati belgilangan haroratdan yuqori yoki pastga tushishini oldindan biladi va shunga mos ravishda isitish blokini yoqadi va o'chiradi. Bu sizning uyingizni maksimal og'ishlarsiz belgilangan haroratda saqlashni ta'minlaydi.

• TPI nima?
  TPI texnologiyasi isitish tizimingizdan eng yaxshi energiya samaradorligini olishingizni ta'minlash uchun mo'ljallangan. U uyingizni belgilangan harorat darajasida yetkazib berish va ushlab turish uchun eng yaxshi vaqtni o'lchaydi va qo'llaydi.
• TPI qanday ishlaydi?
  Dasturiy ta'minotda mavjud bo'lgan ilg'or sun'iy intellekt texnologiyasi tufayli u joylashgan muhitning harorat o'zgarishiga moslashadi. Uyingizning umumiy harorat xaritasini yaratish orqali u xona haroratiga erishish va bu haroratni qanday ushlab turish kerakligini o'rganadi. Shu tarzda, u isitish blokining qancha vaqt ishlashi kerakligini hisoblab, minimal energiya sarfini ta'minlaydi.
• Farqi nimada?
  TPI bo'lmagan xona termostatlarida isitish bloki belgilangan harorat qiymatidan oshib ketguncha doimiy ravishda ishlaydi va to'xtaydi. Agar belgilangan harorat ma'lum miqdordan pastga tushsa, isitish bloki yana ishlaydi. Bu haroratning katta o'zgarishiga va energiya nazoratining kamroq bo'lishiga olib keladi. TPI xona termostatlari esa o'zining afzalliklari bilan yoqish/o'chirish (On/Off) xona termostatlariga nisbatan yuqori tejash va qulaylikni ta'minlaydi.

TPI XONA TERMOSTATINING ISHLASH GRAFIGI

Sizning xona termostatingiz har 10 daqiqada qabul qiluvchiga oxirgi holat signalini yuboradi. Shunday qilib, sizning xona termostatingiz va qabul qiluvchingiz sinxron ravishda ishlaydi. Agar signal 22 daqiqa davomida xona termostatidan qabul qiluvchiga yetib bormasa, u ulanish uzilgan deb hisoblaydi va xavfsizlik nuqtai nazaridan qozon ishini to'xtatadi. Xuddi shunday, elektr uzilishidan keyin elektr energiyasi qaytib kelgan hollarda, qabul qiluvchi xona termostatidan "ishlash" signali kelmaguncha qozonni ishlatmaydi.

Biroq, bu holda, agar xona termostati normal ishlashni davom ettirsa, u har 10 daqiqada qabul qiluvchiga holat signalini yuborganligi sababli, hech qanday aralashuvga hojat qoldirmasdan to'g'ri ishlashni davom ettiradi.

TPI XONA TERMOSTATI HAQIDA NIMALARNI BILISH KERAK

• Agar TPI xona termostatlarining joylashuvi o'zgartirilsa, o'rganish jarayoni qayta boshlanadi. O'rganish jarayonini 7 kun deb hisoblash kerak.
• Agar TPI xona termostatlariga energiya berilmasa (batareyani almashtirish), o'rganish jarayoni qayta boshlanadi. O'rganish jarayonini 7 kun deb hisoblash kerak.

TEZ-TEZ BERILADIGAN SAVOLLAR

Mening xona termostatim qozonimga mos keladimi?

Agar qozoningizda yoqish-o'chirish (on-off) ulanishlari bo'lsa, sizning xona termostatingiz mos keladi. Qozoningiz haqidagi ma'lumotni qozon foydalanuvchi qo'llanmasidan yoki qozon xizmatidan bilib olishingiz mumkin.

Qozonimni qabul qiluvchim bilan qanday ulashim mumkin?

Qabul qiluvchingiz va qozoningiz o'rtasidagi ulanishni professional malakaga ega bo'lgan shaxslar amalga oshirishini tavsiya qilamiz. 2x0.75 mm kabel qabul qiluvchi - qozon ulanishi uchun etarli. Kabel juftining bir uchini qozoningiz foydalanuvchi qo'llanmasida ko'rsatilgan xona termostatining ulanish terminallariga ulang.
Kabel juftining boshqa uchini "QABUL QILUVCHI ULANISH SXEMASI" bo'limida ko'rsatilganidek, qabul qiluvchi ichidagi terminalning COM va NO kirishlariga ulang.
Kabel uchlarining yo'nalishi muhim emas.

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

GENERAL LIFE HT100S RF - Raqamli xona termostatining qo'llanmasi ni yuklab olish
