GENERAL LIFE HT100S RF - Manuali i Termostatit Dixhital të Dhomës

SPECIFIKIMET E PËRGJITHSHME

HT100S RF është një termostat dhome pa tela. Përdoruesi mund të rregullojë temperaturën e dhomës me temperaturën e kërkuar dhe të ketë ngrohje më të rehatshme dhe ekonomike.

• Matje e Saktë e Temperaturës
• Kontroll ON/OFF (NDEZUR/FIKUR)
• Lidhje pa Tela
• Algoritmi TPI

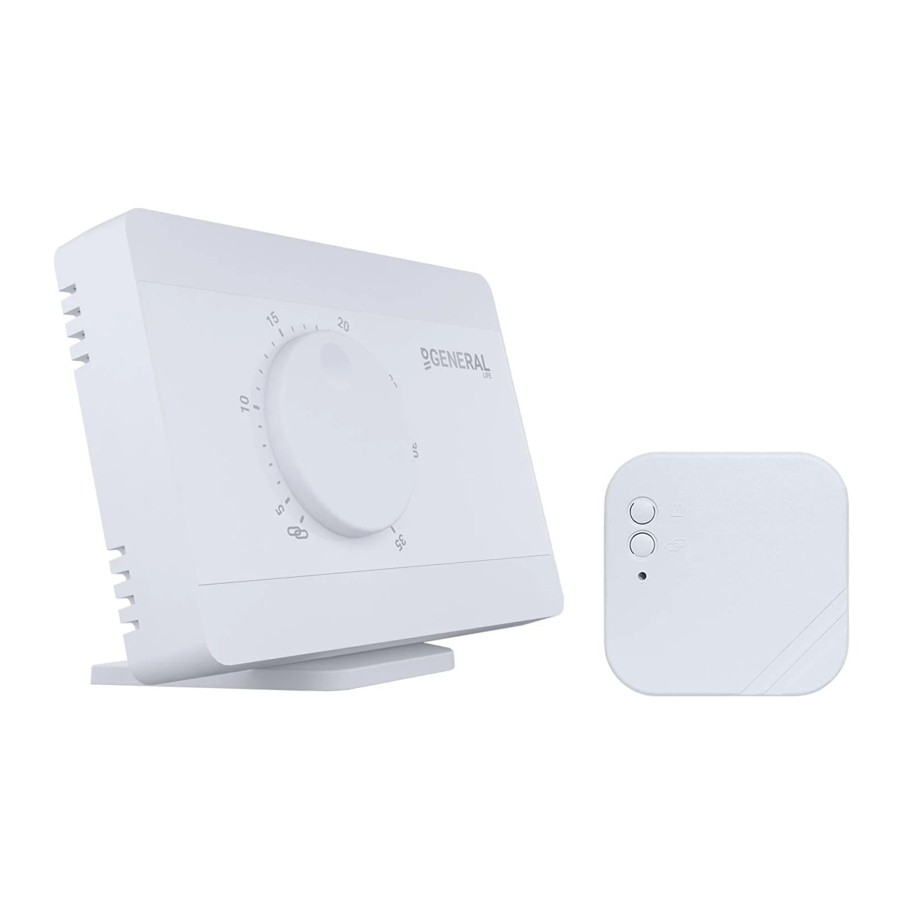

PAJISJA DHE EKIPAMENTET

TË DHËNAT TEKNIKE

Termostati i Dhomës

Marresi

TERMOSTATI I DHOMËS

Përshkrimet e LED-it Tregues të Termostatit të Dhomës

MARRËSI

1. 1-Butoni i Operimit Manual:
   Duke çaktivizuar Marresin, ju mundëson të përdorni kaldajën tuaj manualisht.
2. Butoni i Çiftimit:
   Lejon çiftimin e Marresit me Termostatin e Dhomës.
3. Drita LED e Marresit
4. Hyrja e Kabllit të Energjisë së Marresit
5. Hyrja e Kabllit të Lidhjes së Kaldajës

PËRSHKRIMET E LED-IT TË MARRESIT

VENDOSJA E TERMOSTATIT TË DHOMËS

Termostati i Dhomës duhet të vendoset në dhomën që përdoret më shpesh. Për shembull; dhoma e ndenjes ose salla. Shmangni vendosjen e Termostatit të Dhomës në një vend që ka qarkullim ajri si hyrja e një dhome ose ana e dritares. Gjithashtu, çdo vend afër njësive të ngrohjes si radiatori, soba dhe vendet që marrin rreze të drejtpërdrejta të diellit nuk do të ishin të përshtatshme. Termostati i Dhomës duhet të vendoset mbi dysheme në një lartësi prej 150 cm. Mund të bëhen disa prova për të gjetur vendin më të përshtatshëm.

VENDOSJA E BATERISË

Siç tregohet në figurën e mësipërme, shtyjeni kaçavidën përpara nga hapësira e treguar, përkulni skedat dhe ndajeni kapakun e përparmë. Futni 2 bateri të reja alkaline AAA në kutinë e baterive me drejtimin e saktë të baterisë. Zëvendësoni të dyja bateritë në të njëjtën kohë. Më pas, rreshtoni pjesën e përparme të Termostatit tuaj të Dhomës me pjesën e pasme dhe shtrydhni atë drejt pjesës së pasme.

Kur produkti nuk përdoret për një periudhë të gjatë (më shumë se 15 ditë), hiqni bateritë. Përndryshe, mosfunksionimet që mund të ndodhin do të jenë jashtë garancisë.
Ju lutemi hidhni bateritë tuaja të vdekura në koshin e mbeturinave për bateri.

VENDOSJA E MARRESIT

Gjërat e rëndësishme për t'u vënë re për vendosjen e Marresit janë shmangia e kontaktit fizik midis Marresit dhe kaldajës, dhe mbrojtja e tij nga materiale të tilla si lëngu, pluhuri etj.

Pajisjet duhet të vendosen në mënyrë që të minimizohet dëmtimi i sinjaleve të marra dhe të transmetuara duke i kushtuar vëmendje pikave të mëposhtme;

• Pajisjet nuk duhet të montohen në sipërfaqe metalike.
• Pajisjet nuk duhet të instalohen afër kabllove elektrike dhe pajisjeve elektronike si kompjuterët dhe njësitë televizive.
• Pajisjet nuk duhet të instalohen pranë strukturave të mëdha metalike ose materialeve të tjera ndërtimore duke përdorur rrjeta të holla metalike si xhami special ose beton special.
• Distanca midis Termostatit të Dhomës dhe Marresit nuk duhet të kalojë 20 metra ose 2 kate.
• Marresi duhet të instalohet të paktën 50 cm larg kaldajës.

KONFIGURIMI I MARRESIT

• Së pari, fikeni kaldajën tuaj dhe burimin e energjisë së kaldajës tuaj me të gjithë rrymën elektrike (siguresë, prizë etj.)
• Siç tregohet në diagramin e lidhjes, lidhni njërin skaj të kabllit të lidhjes së kaldajës me COM dhe tjetrin me hyrjen NO të Marresit.
• Lidhni skajet e tjera të kabllit - të cilin e lidhët me Marresin - me terminalin e lidhjes së termostatit të dhomës siç tregohet në manualin e përdoruesit të kaldajës tuaj.
• Së pari duhet të lidhni kabllon e energjisë së Marresit me Marresin dhe më pas me siguresën me të cilën është lidhur kaldaja.
• Pasi të keni përfunduar procesin e lidhjes së kabllit, ndizni fillimisht siguresën tuaj dhe më pas kaldajën tuaj.
• Duke shtypur butonin e përdorimit manual të Marresit për 2 sekonda, duhet të shihni dritën portokalli që pulson në Marres. Në këtë mënyrë, pasi të siguroheni që kaldaja po funksionon, shtypni përsëri të njëjtin buton për 2 sekonda dhe shikoni që LED-i portokalli fiket.
• Konfiguroni Termostatin e Dhomës për të çiftuar Marresin me Termostatin e Dhomës.

DIAGRAMI I LIDHJES SË MARRESIT

Operacionet brenda kaldajës ose që lidhen me instalimin elektrik duhet të kryhen nga persona me kompetencë profesionale.

ÇIFTIMI I TERMOSTATIT TË DHOMËS DHE MARRESIT

• Mbajeni të shtypur butonin e çiftimit të Marresit për 2 sekonda dhe shikoni që LED-i në Marres po pulson jeshile.
• Kthejeni butonin e Termostatit të Dhomës në simbolin " " (çiftim).
• LED-i i Termostatit të Dhomës do të pulsojë 3 herë.
• Nëse çiftimi është i suksesshëm, LED-i jeshil që pulson në Marres do të ndizet vazhdimisht.
• Marresi dhe Termostati i Dhomës tani janë sinkronizuar.

LOGJIKA E PUNËS SË TERMOSTATIT TË DHOMËS TPI

Termostati juaj i Dhomës punon me algoritmin TPI në opsionin e ngrohjes. Termostatët e Dhomës që përdorin teknologjinë TPI parashikojnë se kur temperatura e shtëpisë tuaj do të rritet mbi ose nën temperaturën e caktuar dhe ndezin dhe fikin njësinë e ngrohjes në përputhje me rrethanat. Kjo siguron që shtëpia juaj të qëndrojë në temperaturën që keni vendosur pa devijime maksimale lart e poshtë.

• Çfarë është TPI?
  Teknologjia TPI është krijuar për të siguruar që ju të merrni efikasitetin më të mirë të mundshëm të energjisë nga sistemi juaj i ngrohjes. Ai mat dhe aplikon kohët më të mira të mundshme për të ofruar dhe mbajtur shtëpinë tuaj në nivelin e caktuar të temperaturës.
• Si funksionon TPI?
  Falë teknologjisë së avancuar të inteligjencës artificiale që gjendet në softuer, ai përshtatet me ndryshimin e temperaturës së mjedisit në të cilin ndodhet. Duke krijuar një hartë të përgjithshme të temperaturës së shtëpisë tuaj, ai mëson se sa kohë duhet për të arritur temperaturën e dhomës së dëshiruar dhe si ta mbajë këtë temperaturë. Në këtë mënyrë, ai siguron konsum minimal të energjisë duke llogaritur se sa kohë duhet të punojë njësia juaj e ngrohjes.
• Cili është ndryshimi?
  Në termostatët e dhomës jo-TPI, njësia e ngrohjes punon dhe ndalon vazhdimisht derisa të kalojë vlerën e caktuar të temperaturës. Nëse temperatura e caktuar bie nën një sasi të caktuar, njësia e ngrohjes do të punojë përsëri. Kjo krijon luhatje më të mëdha të temperaturës dhe më pak kontroll të energjisë. Nga ana tjetër, Termostatët e Dhomës TPI ofrojnë kursime dhe rehati më të larta në krahasim me termostatët e dhomës On/Off (Ndezur/Fikur) me avantazhet që ka.

GRAFIKU I PUNËS SË TERMOSTATIT TË DHOMËS TPI

Termostati juaj i Dhomës dërgon sinjalin e fundit të statusit te Marresi çdo 10 minuta. Kështu, Termostati juaj i Dhomës dhe Marresi punojnë në mënyrë sinkrone. Nëse sinjali nuk mund të arrijë te Marresi nga Termostati i Dhomës për 22 minuta, ai percepton se lidhja është ndërprerë dhe ndalon funksionimin e kaldajës për arsye sigurie. Po kështu, në rastet kur energjia elektrike kthehet pas një ndërprerjeje të energjisë, Marresi nuk e funksionon kaldajën derisa sinjali 'operoni' të arrijë nga Termostati i Dhomës.

Megjithatë, në këtë rast, nëse Termostati i Dhomës vazhdon të funksionojë normalisht, ai do të vazhdojë të funksionojë siç duhet pa ndonjë nevojë për ndërhyrje pasi dërgon një sinjal statusi te Marresi çdo 10 minuta.

ÇFARË DUHET TË DINI PËR TERMOSTATIN E DHOMËS TPI

• Nëse ndryshohet vendosja e Termostatëve të Dhomës TPI, procesi i të mësuarit do të rifillojë. Procesi i të mësuarit duhet të konsiderohet si 7 ditë.
• Nëse Termostatët e Dhomës TPI çaktivizohen (zëvendësimi i baterisë), procesi i të mësuarit do të rifillojë. Procesi i të mësuarit duhet të konsiderohet si 7 ditë.

PYETJE TË BËRA SHPESH

A është Termostati im i Dhomës i pajtueshëm me kaldajën time?

Nëse kaldaja juaj ka lidhje ndezje-fikje, Termostati juaj i Dhomës është i pajtueshëm. Ju mund të mësoni informacionin rreth kaldajës tuaj nga manuali i përdoruesit të kaldajës ose nga shërbimi i kaldajës tuaj.

Si do ta lidh kaldajën time me Marresin tim?

Ne rekomandojmë që lidhja midis Marresit tuaj dhe kaldajës tuaj të bëhet nga persona të kualifikuar profesionalisht. Kabllo 2x0.75 mm është e mjaftueshme për lidhjen Marres - kaldajë. Lidhni njërin skaj të çiftit të kabllove me terminalet e lidhjes së termostatit të dhomës të deklaruara në manualin e përdoruesit të kaldajës tuaj.
Lidhni skajin tjetër të çiftit të kabllove me hyrjet COM dhe NO të terminalit brenda Marresit siç tregohet në seksionin "DIAGRAMI I LIDHJES SË MARRESIT".
Drejtimi i skajeve të kabllit nuk ka rëndësi.
