GENERAL LIFE HT100S RF - Manual de utilizare al termostatului digital de cameră

SPECIFICAȚII GENERALE

HT100S RF este un termostat de cameră fără fir. Utilizatorul poate regla temperatura camerei cu temperatura dorită și poate obține o încălzire mai confortabilă și economică.

• Măsurare precisă a temperaturii
• Control ON/OFF (PORNIT/OPRIT)
• Conexiune fără fir
• Algoritm TPI

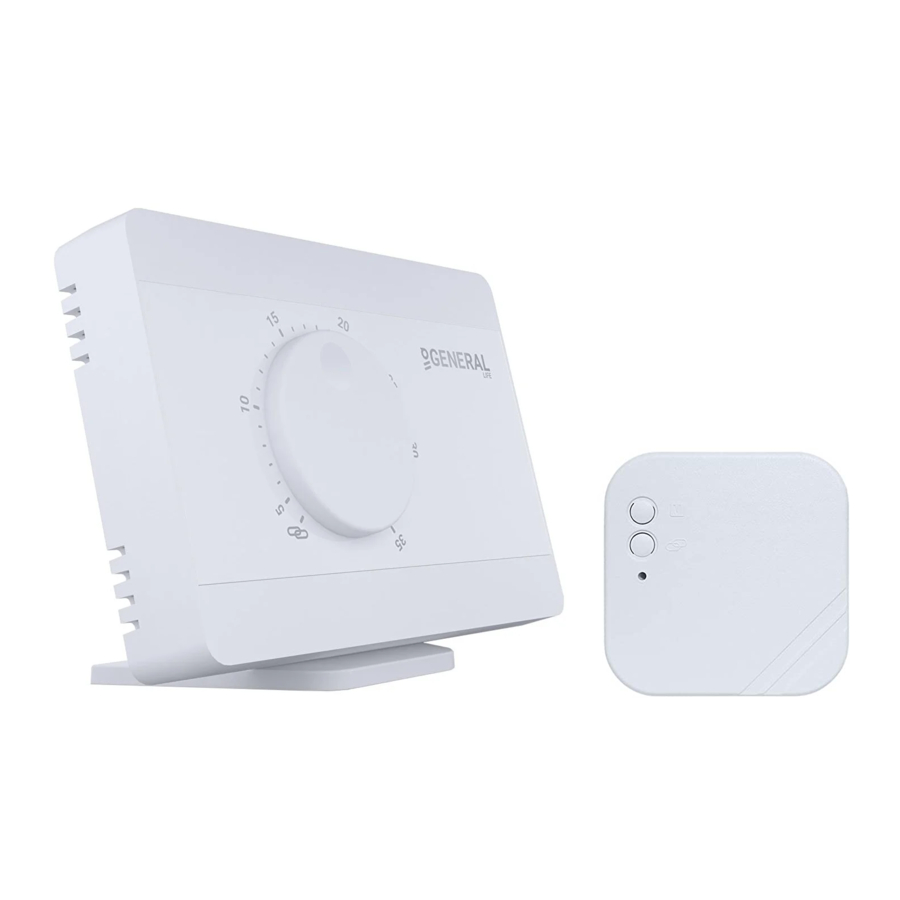

DISPOZITIV ȘI ECHIPAMENTE

DATE TEHNICE

Termostat de cameră

Receptor

TERMOSTAT DE CAMERĂ

Descrieri ale LED-urilor indicatoare ale termostatului de cameră

RECEPTOR

1. 1-Buton de operare manuală:
   Prin dezactivarea receptorului, vă permite să utilizați cazanul manual.
2. Buton de împerechere:
   Permite împerecherea receptorului cu termostatul de cameră.
3. Lumină LED receptor
4. Intrare cablu de alimentare receptor
5. Intrare cablu de conectare cazan

DESCRIERI LED RECEPTOR

AMPLASAREA TERMOSTATULUI DE CAMERĂ

Termostatul de cameră trebuie amplasat în camera care este utilizată cel mai frecvent. De exemplu; sufragerie sau salon. Amplasarea termostatului de cameră într-un loc care are circulație a aerului, cum ar fi intrarea într-o cameră sau lateralul ferestrei, trebuie evitată. De asemenea, orice loc aproape de unitățile de încălzire, cum ar fi radiatorul, aragazul și locurile care primesc lumina directă a soarelui, nu ar fi potrivite. Termostatul de cameră trebuie să fie amplasat deasupra podelei la o înălțime de 150 cm. Pot fi făcute câteva încercări pentru a găsi locul cel mai convenabil.

AMPLASAREA BATERIEI

După cum se arată în imaginea de mai sus, apăsați șurubelnița înainte din spațiul indicat, îndoiți urechile și separați capacul frontal. Introduceți 2 baterii alcaline AAA noi în carcasa bateriei cu direcția corectă a bateriei. Înlocuiți ambele baterii în același timp. Apoi aliniați partea frontală a termostatului de cameră cu partea din spate și strângeți-o spre spate.

Când produsul nu este utilizat pentru o perioadă lungă de timp (mai mult de 15 zile), scoateți bateriile. În caz contrar, defecțiunile care pot apărea nu vor fi acoperite de garanție.
Vă rugăm să aruncați bateriile uzate în coșul de gunoi pentru baterii.

AMPLASAREA RECEPTORULUI

Lucrurile importante de reținut pentru amplasarea receptorului sunt evitarea contactului fizic dintre receptor și cazan și protejarea acestuia împotriva materialelor precum lichid, praf etc.

Dispozitivele trebuie amplasate pentru a minimiza deteriorarea semnalelor recepționate și transmise, acordând atenție următoarelor puncte;

• Dispozitivele nu trebuie montate pe suprafețe metalice.
• Dispozitivele nu trebuie instalate în apropierea cablurilor electrice și a echipamentelor electronice, cum ar fi computerele și unitățile de televiziune.
• Dispozitivele nu trebuie instalate în apropierea structurilor metalice mari sau a altor materiale de construcție care utilizează plase metalice fine, cum ar fi sticla specială sau betonul special.
• Distanța dintre termostatul de cameră și receptor nu trebuie să depășească 20 de metri sau 2 etaje.
• Receptorul trebuie instalat la cel puțin 50 cm distanță de cazan.

CONFIGURAREA RECEPTORULUI

• Mai întâi, opriți cazanul și sursa de alimentare a cazanului cu tot curentul electric (siguranță, priză etc.)
• După cum se arată în diagrama de conectare, conectați un capăt al cablului de conectare a cazanului la COM și celălalt la intrarea NO a receptorului.
• Conectați celelalte capete ale cablului - pe care l-ați conectat la receptor - la terminalul de conectare a termostatului de cameră, așa cum se arată în manualul de utilizare al cazanului.
• Trebuie să conectați mai întâi cablul de alimentare al receptorului la receptor și apoi la siguranța la care este conectat cazanul.
• După finalizarea procesului de conectare a cablului, porniți mai întâi siguranța și apoi cazanul.
• Apăsând butonul de utilizare manuală al receptorului timp de 2 secunde, ar trebui să vedeți lumina portocalie clipind pe receptor. În acest fel, după ce vă asigurați că cazanul funcționează, apăsați din nou același buton timp de 2 secunde și vedeți că LED-ul portocaliu se stinge.
• Configurați termostatul de cameră pentru a împerechea receptorul cu termostatul de cameră.

DIAGRAMA DE CABLARE A RECEPTORULUI

Operațiunile din interiorul cazanului sau legate de instalația electrică trebuie efectuate de persoane cu competențe profesionale.

ÎMPERECHEREA TERMOSTATULUI DE CAMERĂ ȘI A RECEPTORULUI

• Țineți apăsat butonul de împerechere al receptorului timp de 2 secunde și vedeți că LED-ul de pe receptor clipește verde.
• Rotiți butonul termostatului de cameră la simbolul " " (împerechere).
• LED-ul termostatului de cameră va clipi de 3 ori.
• Dacă împerecherea are succes, LED-ul verde intermitent de pe receptor va fi aprins continuu.
• Receptorul și termostatul de cameră au fost acum sincronizate.

LOGICA DE FUNCȚIONARE A TERMOSTATULUI DE CAMERĂ TPI

Termostatul dumneavoastră de cameră funcționează cu algoritmul TPI în opțiunea de încălzire. Termostatele de cameră care utilizează tehnologia TPI prezic când temperatura casei dumneavoastră va crește peste sau sub temperatura setată și pornesc și opresc unitatea de încălzire în consecință. Acest lucru asigură că locuința dumneavoastră rămâne la temperatura pe care o setați, fără abateri maxime în sus și în jos.

• Ce este TPI?
  Tehnologia TPI este concepută pentru a vă asigura că obțineți cea mai bună eficiență energetică posibilă de la sistemul dumneavoastră de încălzire. Aceasta măsoară și aplică cele mai bune momente posibile pentru a livra și menține locuința dumneavoastră la nivelul de temperatură setat.
• Cum funcționează TPI?
  Datorită tehnologiei avansate de inteligență artificială care se găsește în software, aceasta se adaptează la schimbarea temperaturii mediului în care se află. Prin crearea unei hărți generale a temperaturii casei dumneavoastră, învață cât timp este nevoie pentru a atinge temperatura dorită a camerei și cum să mențină această temperatură. În acest fel, asigură un consum minim de energie prin calcularea timpului cât ar trebui să funcționeze unitatea dumneavoastră de încălzire.
• Care este diferența?
  În termostatele de cameră non-TPI, unitatea de încălzire funcționează și se oprește continuu până când depășește valoarea temperaturii setate. Dacă temperatura setată scade sub o anumită valoare, unitatea de încălzire va funcționa din nou. Acest lucru creează fluctuații mai mari de temperatură și un control mai redus al energiei. Termostatele de cameră TPI, pe de altă parte, oferă economii și confort mai mari în comparație cu termostatele de cameră On/Off (Pornit/Oprit) cu avantajele pe care le are.

GRAFICUL DE FUNCȚIONARE A TERMOSTATULUI DE CAMERĂ TPI

Termostatul dumneavoastră de cameră trimite ultimul semnal de stare către receptor la fiecare 10 minute. Astfel, termostatul dumneavoastră de cameră și receptorul funcționează sincron. Dacă semnalul nu poate ajunge la receptor de la termostatul de cameră timp de 22 de minute, acesta percepe că conexiunea este întreruptă și oprește funcționarea cazanului din motive de siguranță. De asemenea, în cazurile în care electricitatea revine după o pană de curent, receptorul nu operează cazanul până când semnalul 'operate' (funcționare) nu ajunge de la termostatul de cameră.

Cu toate acestea, în acest caz, dacă termostatul de cameră continuă să funcționeze normal, acesta va continua să funcționeze corect, fără a fi nevoie de nicio intervenție, deoarece trimite un semnal de stare către receptor la fiecare 10 minute.

CE TREBUIE SĂ ȘTIȚI DESPRE TERMOSTATUL DE CAMERĂ TPI

• Dacă amplasarea termostatelor de cameră TPI este schimbată, procesul de învățare va reporni. Procesul de învățare trebuie considerat ca fiind de 7 zile.
• Dacă termostatele de cameră TPI sunt scoase de sub tensiune (înlocuirea bateriei), procesul de învățare va reporni. Procesul de învățare trebuie considerat ca fiind de 7 zile.

ÎNTREBĂRI FRECVENTE

Este termostatul meu de cameră compatibil cu cazanul meu?

Dacă cazanul dumneavoastră are conexiuni de pornire-oprire, termostatul dumneavoastră de cameră este compatibil. Puteți afla informațiile despre cazanul dumneavoastră din manualul de utilizare al cazanului sau de la serviciul de asistență al cazanului dumneavoastră.

Cum voi conecta cazanul meu cu receptorul meu?

Vă recomandăm ca conexiunea dintre receptorul dumneavoastră și cazanul dumneavoastră să fie făcută de persoane calificate profesional. Cablul de 2x0,75 mm este suficient pentru conexiunea receptor - cazan. Conectați un capăt al perechii de cabluri la terminalele de conectare a termostatului de cameră menționate în manualul de utilizare al cazanului dumneavoastră.
Conectați celălalt capăt al perechii de cabluri la intrările COM și NO ale terminalului din interiorul receptorului, așa cum se arată în secțiunea "DIAGRAMA DE CABLARE A RECEPTORULUI".
Direcția capetelor cablului nu contează.
