GENERAL LIFE Senna 300S - Manual de utilizare al termostatului digital de cameră

SPECIFICAȚII GENERALE

SENNA 300S este un termostat de cameră cu fir. Utilizatorul poate regla temperatura camerei cu temperatura necesară și poate obține o încălzire/răcire mai confortabilă și economică.

• Programare zilnică și săptămânală
• Opțiuni diferite de mod (Confort, Economic)
• Calibrarea încălzirii
• Control ON/OFF
• Conexiune cu fir
• Opțiunea încălzire/răcire
• Algoritm TPI
• Măsurarea precisă a temperaturii

SENNA 300S ȘI ECHIPAMENTE

DATE TEHNICE

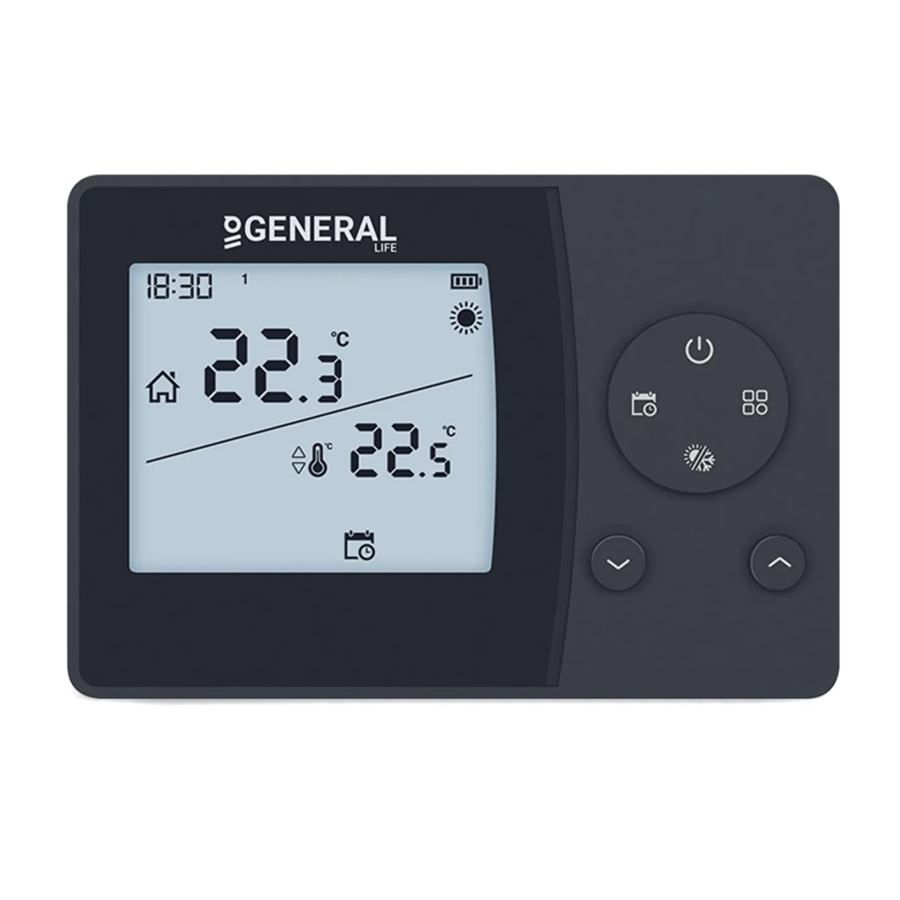

TERMOSTAT DE CAMERĂ

Funcțiile butoanelor

Indicatorii de pe ecran

1		Indicatorul orei
2		Indicatorul zilei
3		Temperatura camerei
4		Temperatura setată
5		Modul economic
6		Modul confort
7		Modul de programare săptămânală
8		Indicatorul bateriei
9		Indicatorul de încălzire Dacă Indicatorul de încălzire clipește, unitatea de încălzire funcționează. Dacă Indicatorul de încălzire este stabil, unitatea de încălzire nu funcționează.
10		Indicatorul de răcire Dacă Indicatorul de răcire clipește, unitatea de răcire funcționează. Dacă Indicatorul de răcire este stabil, unitatea de răcire nu funcționează.

AMPLASAREA TERMOSTATULUI DE CAMERĂ

Termostatul de cameră trebuie amplasat în camera care este utilizată cel mai frecvent. De exemplu; camera de zi sau salon. Trebuie evitată amplasarea Termostatului de cameră într-un loc cu circulație a aerului, cum ar fi intrarea într-o cameră sau lângă fereastră. De asemenea, nu ar fi potrivit niciun loc apropiat de unitățile de încălzire/răcire, cum ar fi caloriferul, soba și locurile care primesc lumina directă a soarelui. Termostatul de cameră trebuie amplasat deasupra podelei la o înălțime de 150 cm. Pot fi făcute câteva încercări pentru a găsi locul cel mai potrivit.

AMPLASAREA BATERIEI

Înainte de a începe, opriți dispozitivul conectat la Termostatul de cameră și asigurați-vă că energia este întreruptă.

După cum se arată în imaginea de mai sus, apăsați șurubelnița înainte din spațiul indicat, îndoiți clemele și separați capacul frontal. Introduceți 2 baterii alcaline AAA noi în compartimentul bateriilor cu direcția corectă a bateriei. Înlocuiți ambele baterii în același timp. Apoi aliniați partea frontală a Termostatului de cameră cu partea din spate și strângeți-o spre spate.

Avertisment baterie descărcată: Când pictograma „” apare pe ecran, înseamnă „avertisment baterie descărcată”. Se recomandă înlocuirea bateriilor când apare acest avertisment.

Când produsul nu este utilizat pentru o perioadă lungă de timp (mai mult de 15 zile), scoateți bateriile. În caz contrar, defecțiunile care pot apărea nu vor fi acoperite de garanție.
Vă rugăm să aruncați bateriile uzate în coșul de gunoi pentru baterii.

DIAGRAMA DE CABLARE A TERMOSTATULUI DE CAMERĂ

Operațiunile din cadrul unității de încălzire / răcire sau al instalației electrice trebuie efectuate de persoane calificate profesional.

CALIBRAREA TEMPERATURII TERMOSTATULUI DE CAMERĂ

Senzorii de temperatură care sunt utilizați în Termostatele de cameră sunt foarte sensibili. Poate fi necesar să calibrați Termostatul de cameră dacă doriți să obțineți aceleași valori de temperatură cu alte termometre din spațiul dvs. de locuit.

• În timp ce dispozitivul este oprit, apăsați și mențineți apăsat butonul „On/Off” timp de 3 secunde.
• Apăsați butonul „On/Off” până când apare meniul „ ”. Pentru a vedea temperatura dorită, setați diferența de temperatură apăsând „Butoanele de reglare a temperaturii”. Această valoare poate fi aranjată între „-8°C” și „+8°C”.
• Pentru a salva setările și a ieși, apăsați butonul „On/Off” până când dispozitivul se oprește.

Notă: Calibrarea recomandată a temperaturii este „0.0°C”.

RESETARE SETĂRI DIN FABRICĂ

Puteți reseta Termostatul de cameră la setările implicite din fabrică. Această operațiune resetează valorile de temperatură ale modului, setarea de calibrare și modurile de încălzire/răcire la setările din fabrică. Pentru a reseta Termostatul de cameră la setările din fabrică:

• În timp ce dispozitivul este oprit, apăsați și mențineți apăsat butonul "On/Off" (Pornit/Oprit) timp de 3 secunde.
• Apăsați butonul "On/Off" (Pornit/Oprit) până când apare meniul "".
• În timp ce vă aflați în meniul " ", selectați opțiunea " " utilizând butoanele "+" sau "-" și apăsați butonul "On/Off" (Pornit/Oprit).
• Dispozitivul dvs. se va opri și va fi resetat la setările din fabrică.

SETAREA ZILEI ȘI A OREI

• În timp ce Termostatul de cameră este pornit, continuați să apăsați butonul "Weekly Program" (Program săptămânal) timp de 3 secunde.
• Pe primul ecran care apare, partea de oră va clipi. Puteți seta ora cu butoanele "+" și "-".
• După setarea orei, butonul "Heating & Cooling Option" (Opțiune de încălzire și răcire) trebuie apăsat o dată. Pentru setarea minutelor, partea de minut va clipi. Puteți seta minutul cu butoanele "+" și "-".
• După setarea minutului, butonul "Heating & Cooling Option" (Opțiune de încălzire și răcire) trebuie apăsat o dată pentru a seta ziua săptămânii.
• Lunea a fost setată ca prima zi a săptămânii și este indicată cu numărul "1".
• Numerele indică următoarele zile respectiv 2-Marți, 3-Miercuri, 4-Joi, 5-Vineri, 6-Sâmbătă și 7-Duminică.
• Când setarea este finalizată, puteți ieși apăsând butonul "Weekly Program" (Program săptămânal) timp de 3 secunde.

SETAREA MODULUI

Termostatul dvs. de cameră are 4 moduri diferite. 3 dintre ele (Comfort and Economy Mode (Modul Confort și Economic)) sunt moduri prestabilite. Alte moduri sunt modul manual și modul de program săptămânal.
În modurile prestabilite, valorile de temperatură se bazează pe alegerile utilizatorului care au fost setate la început. Modul manual permite Termostatului de cameră să funcționeze în intervalul de temperatură care este necesar și setat direct de utilizator. Modul Weekly Program (Program săptămânal) continuă să funcționeze conform programului săptămânal determinat de utilizator.

Pentru a schimba valorile de temperatură ale modurilor prestabilite:

• Apăsați și mențineți apăsat butonul "Mode" (Mod) timp de 3 secunde în timp ce Termostatul de cameră este pornit.
• Va apărea valoarea temperaturii Comfort Mode (Modul Confort). Puteți regla valoarea temperaturii Comfort Mode (Modul Confort) apăsând butoanele "+" și "-".
• Când setarea este finalizată, puteți regla valoarea temperaturii Economy Mode (Modul Economic) cu butoanele "+" și "-" apăsând din nou butonul "Mode" (Mod).
• Puteți ieși de pe ecranul de setare apăsând butonul "Mode" (Mod) timp de 3 secunde.
• Pentru a schimba temperatura modului manual, apăsați butonul "+" sau "-" în timp ce vă aflați pe ecranul principal. Termostatul de cameră va comuta la Manual Mode (Mod Manual) odată ce ați apăsat butonul "+" sau "-".
• Puteți apăsa butonul "Mode" (Mod) pentru a comuta la celelalte moduri.

PROGRAM SĂPTĂMÂNAL

Puteți seta programul de funcționare al Termostatului dvs. de cameră cu modul Weekly Program (Program săptămânal). 7 valori diferite de temperatură pot fi setate pentru fiecare zi în programarea săptămânală. Aceste valori pot fi setate în ecranele de ajustare a temperaturii '' P0-P6''.

• Pentru a seta programul săptămânal, apăsați și mențineți apăsat butonul "Weekly Program" (Program săptămânal) timp de 3 secunde în timp ce Termostatul de cameră este pornit. Va apărea setarea "Hour, Minute and Day" (Oră, Minut și Zi). Apăsați butonul "Heating & Cooling Option" (Opțiune de încălzire și răcire) până când apare meniul "Weekly Program" (Program săptămânal) (P0).
• Zilele săptămânii vor clipi pe ecran. Puteți iniția setarea programului săptămânal dacă doriți să setați același program pentru fiecare zi a săptămânii.
• Apăsați butonul "+" o dată dacă doriți să setați același program pentru zilele lucrătoare. Primele cinci zile ale săptămânii vor clipi pe ecran.
• Apăsați butonul "+" încă o dată dacă doriți să setați același program doar pentru weekend. Ultimele două zile ale săptămânii vor clipi pe ecran.
• Apăsați butonul "+" încă o dată dacă doriți să setați același program pentru fiecare zi a săptămânii. Prima zi a săptămânii va clipi pe ecran. Puteți comuta între zile apăsând butonul "+". Apăsați butonul "-" pentru a comuta la ziua anterioară.
• Apăsați butonul "Weekly Program" (Program săptămânal) o dată pentru a seta un program.
• "P0" va clipi pe ecran. Setați valoarea temperaturii "P0" apăsând butonul "Weekly Program" (Program săptămânal) încă o dată. Setarea orei "P0" nu poate fi schimbată deoarece este setarea din fabrică.
• Apăsați din nou butonul "Weekly Program" (Program săptămânal). Indicatorul zilei va clipi. Dacă nu veți schimba ziua, apăsați din nou butonul "Weekly Program" (Program săptămânal) și comutați la setarea "P1" apăsând butonul "+".
• Mai întâi, setarea orei va apărea pe ecran. Odată ce ați finalizat setarea orei, reglați setarea minutului apăsând butonul "Weekly Program" (Program săptămânal). După setarea minutului, apăsați butonul "Weekly Program" (Program săptămânal) pentru a seta valoarea temperaturii.
• Urmați aceiași pași pentru alte setări de program.
• Odată ce toate modificările au fost efectuate, apăsați și mențineți apăsat butonul "Weekly Program" (Program săptămânal) timp de 3 secunde pentru a salva.

Notă: Pentru a verifica programul săptămânal care a fost setat fără a face modificări, apăsați butonul "Weekly Program" (Program săptămânal) o dată în timp ce Termostatul de cameră este pornit. Apăsați butoanele "+" și "-" pentru a vedea zilele, apăsați butonul "Mode" (Mod) pentru a vedea setările între "P0-P6".

LOGICA DE FUNCȚIONARE A TERMOSTATULUI DE CAMERĂ TPI

Termostatul dvs. de cameră funcționează cu algoritmul TPI. Termostatele de cameră care utilizează tehnologia TPI prezic când temperatura locuinței dvs. va crește peste sau sub temperatura setată și pornesc și opresc unitatea de încălzire/răcire în consecință. Acest lucru asigură că locuința dvs. rămâne la temperatura pe care ați setat-o fără deviații maxime în sus și în jos.

• Ce este TPI?

Tehnologia TPI este concepută pentru a vă asigura că obțineți cea mai bună eficiență energetică posibilă de la sistemul dvs. de încălzire/răcire. Aceasta măsoară și aplică cele mai bune sincronizări posibile pentru a livra și a menține locuința dvs. la nivelul de temperatură setat.

• Cum funcționează TPI?

Datorită tehnologiei avansate de inteligență artificială din software, se adaptează la schimbarea temperaturii mediului în care se află. Prin crearea unei hărți generale a temperaturii locuinței dvs., învață cât timp este necesar pentru a atinge temperatura dorită a camerei și cum să mențină această temperatură. În acest fel, oferă un consum minim de energie, calculând cât timp ar trebui să funcționeze unitatea dvs. de încălzire/răcire.

• Care este diferența?

În termostatele de cameră non-TPI, unitatea de încălzire/răcire funcționează și se oprește continuu până când depășește valoarea temperaturii setate. Dacă temperatura setată scade sub o anumită valoare, unitatea de încălzire/răcire va funcționa din nou. Acest lucru creează fluctuații mai mari de temperatură și un control mai mic al energiei. Termostatele de cameră TPI, pe de altă parte, oferă economii și confort mai mari în comparație cu termostatele de cameră On/Off cu avantajele pe care le au.

Modul de încălzire

Termostatul dvs. de cameră ia ca bază temperatura medie a camerei din ultimele 40 de secunde. Cu algoritmul TPI din produs, prin crearea unei hărți generale a temperaturii locuinței dvs., învață cât timp este necesar pentru a atinge temperatura dorită a camerei și cum este menținută această temperatură. Astfel, se asigură că temperatura camerei rămâne într-un anumit interval.

GRAFIC DE FUNCȚIONARE A MODULUI DE ÎNCĂLZIRE AL TERMOSTATULUI DE CAMERĂ TPI

Modul de răcire

Termostatul dvs. de cameră ia ca bază temperatura medie a camerei din ultimele 40 de secunde. Cu algoritmul TPI din produs, prin crearea unei hărți generale a temperaturii locuinței dvs., învață cât timp este necesar pentru a atinge temperatura dorită a camerei și cum este menținută această temperatură. Astfel, se asigură că temperatura camerei rămâne într-un anumit interval.

GRAFIC DE FUNCȚIONARE A MODULUI DE RĂCIRE AL TERMOSTATULUI DE CAMERĂ TPI

CE TREBUIE SĂ ȘTIȚI DESPRE TERMOSTATUL DE CAMERĂ TPI

• Dacă locația Termostatelor de cameră TPI este schimbată, procesul de învățare va reporni. Procesul de învățare trebuie considerat ca fiind de 7 zile.
• Dacă Termostatele de cameră TPI sunt scoase de sub tensiune (înlocuirea bateriei), procesul de învățare va reporni. Procesul de învățare trebuie considerat ca fiind de 7 zile.

ÎNTREBĂRI FRECVENTE

• Este termostatul meu de cameră compatibil cu unitatea mea de încălzire/răcire?
  Dacă unitatea dumneavoastră de încălzire/răcire are conexiuni de pornire-oprire, termostatul dumneavoastră de cameră este compatibil. Puteți găsi informații despre unitatea dumneavoastră de încălzire/răcire în manualul de utilizare al unității de încălzire/răcire sau de la service-ul unității de încălzire/răcire.

• Cum voi conecta termostatul meu de cameră la unitatea de încălzire/răcire?
  Vă recomandăm ca racordarea dintre termostatul dumneavoastră de cameră și unitatea de încălzire/răcire să fie efectuată de persoane calificate profesional.

Cablul 2x0,75 mm este suficient pentru conexiunea termostat de cameră – unitate de încălzire/răcire.
Conectați un capăt al perechii de cabluri la bornele de conectare ale termostatului de cameră indicate în manualul de utilizare al unității de încălzire/răcire.
Conectați celălalt capăt al perechii de cabluri la intrările COM și NO ale bornei din interiorul suportului de perete al termostatului de cameră, așa cum se arată în secțiunea "DIAGRAMA DE CABLARE A TERMOSTATULUI DE CAMERĂ".
Direcția capetelor cablului nu contează.
