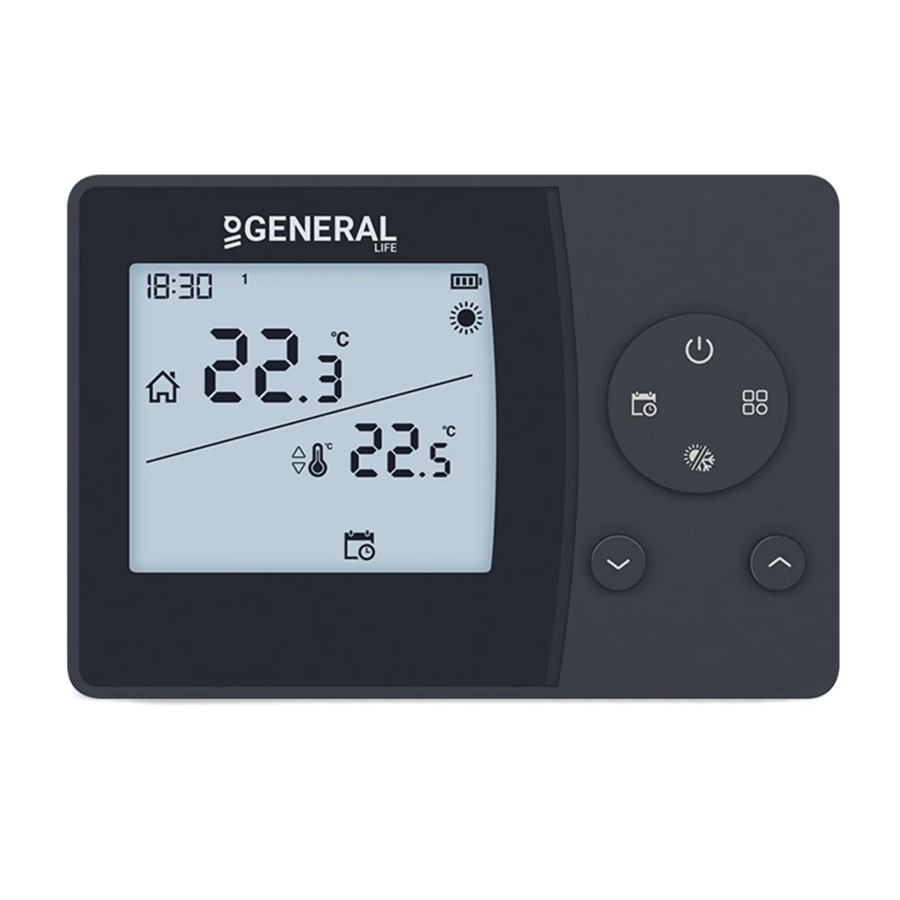

GENERAL LIFE Senna 300S - Dijital Oda Termostatı Kullanım Kılavuzu

GENEL ÖZELLİKLER

SENNA 300S kablolu bir oda termostatıdır. Kullanıcı, oda sıcaklığını gerekli sıcaklığa ayarlayabilir ve daha konforlu ve ekonomik ısıtma/soğutma elde edebilir.

• Günlük ve Haftalık Programlama
• Farklı Mod Seçenekleri (Konfor, Ekonomi)
• Isıtma Kalibrasyonu
• AÇIK/KAPALI Kontrol
• Kablolu Bağlantı
• Isıtma/Soğutma Seçeneği
• TPI Algoritması
• Hassas Sıcaklık Ölçümü

SENNA 300S VE EKİPMANLARI

TEKNİK VERİLER

ODA TERMOSTATI

Düğme Fonksiyonları

Ekran Göstergeleri

1		Saat Göstergesi
2		Gün Göstergesi
3		Oda Sıcaklığı
4		Ayarlanan Sıcaklık
5		Ekonomi Modu
6		Konfor Modu
7		Haftalık Program Modu
8		Pil Göstergesi
9		Isıtma Göstergesi Isıtma Göstergesi yanıp sönüyorsa, ısıtma ünitesi çalışıyordur. Isıtma Göstergesi sabitse, ısıtma ünitesi çalışmıyordur.
10		Soğutma Göstergesi Soğutma Göstergesi yanıp sönüyorsa, soğutma ünitesi çalışıyordur. Soğutma Göstergesi sabitse, soğutma ünitesi çalışmıyordur.

ODA TERMOSTATI YERLEŞİMİ

Oda Termostatı en sık kullanılan odaya yerleştirilmelidir. Örneğin; oturma odası veya salon. Oda Termostatını, bir odanın girişi veya pencere kenarı gibi hava sirkülasyonunun olduğu bir yere yerleştirmekten kaçınılmalıdır. Ayrıca radyatör, soba gibi ısıtma/soğutma ünitelerine yakın veya doğrudan güneş ışığı alan yerler de uygun olmayacaktır. Oda Termostatı zeminden 150 cm yükseklikte bulunmalıdır. En uygun yeri bulmak için birkaç deneme yapılabilir.

PİL YERLEŞİMİ

Başlamadan önce, Oda Termostatına bağlı cihazın gücünü kapatın ve enerjinin kesildiğinden emin olun.

Yukarıdaki resimde gösterildiği gibi, tornavidayı gösterilen boşluktan ileri doğru bastırın, tırnakları bükün ve ön kapağı ayırın. Pil yuvasına 2 adet yeni AAA alkalin pili doğru pil yönünde yerleştirin. Her iki pili de aynı anda değiştirin. Ardından Oda Termostatınızın ön kısmını arkaya hizalayın ve arkaya doğru sıkıştırın.

Düşük Pil Uyarısı: Ekranda "" simgesi göründüğünde, bu "düşük pil uyarısı" anlamına gelir. Bu uyarı göründüğünde pilleri değiştirmeniz önerilir.

Ürün uzun süre (15 günden fazla) kullanılmadığında pilleri çıkarın. Aksi takdirde meydana gelebilecek arızalar garanti kapsamı dışında kalacaktır.
Lütfen bitmiş pillerinizi pil atık kutusuna atın.

ODA TERMOSTATI BAĞLANTI ŞEMASI

Isıtma / soğutma ünitesi veya elektrik tesisatı içindeki işlemler, profesyonelce kalifiye kişiler tarafından yapılmalıdır.

ODA TERMOSTATI SICAKLIK KALİBRASYONU

Oda Termostatlarında kullanılan sıcaklık sensörleri oldukça hassastır. Yaşam alanınızdaki diğer termometrelerle aynı sıcaklık değerlerini almak isterseniz Oda Termostatınızı kalibre etmeniz gerekebilir.

• Cihazınız kapalıyken, "Açma/Kapama" (On/Off) düğmesine 3 saniye basılı tutun.
• " " menüsü görünene kadar "Açma/Kapama" (On/Off) düğmesine basın. İstenilen sıcaklığı görmek için, "Sıcaklık Ayar Düğmeleri"ne basarak sıcaklık farkını ayarlayın. Bu değer "-8°C" ile "+8°C" arasında ayarlanabilir.
• Ayarları kaydetmek ve çıkmak için, cihaz kapanana kadar "Açma/Kapama" (On/Off) düğmesine basın.

Not: Önerilen sıcaklık kalibrasyonu "0.0°C"dir.

FABRİKA AYARLARINA DÖNME

Oda Termostatınızı varsayılan fabrika ayarlarına sıfırlayabilirsiniz. Bu işlem, mod sıcaklık değerlerini, kalibrasyon ayarını ve ısıtma/soğutma modlarını fabrika ayarlarına sıfırlar. Oda Termostatınızı fabrika ayarlarına sıfırlamak için:

• Cihazınız kapalıyken, "Açma/Kapama" (On/Off) düğmesini 3 saniye basılı tutun.
• "" menüsü görünene kadar "Açma/Kapama" (On/Off) düğmesine basın.
• " " menüsündeyken, "+" veya "-" düğmelerini kullanarak " " seçeneğini seçin ve "Açma/Kapama" (On/Off) düğmesine basın.
• Cihazınız kapanacak ve fabrika ayarlarına sıfırlanacaktır.

GÜN VE SAAT AYARLARI

• Oda Termostatınız açıkken, "Haftalık Program" (Weekly Program) düğmesine 3 saniye basılı tutun.
• Görünen ilk ekranda, saat kısmı yanıp sönecektir. "+" ve "-" düğmeleriyle saati ayarlayabilirsiniz.
• Saati ayarladıktan sonra, "Isıtma & Soğutma Seçeneği" (Heating & Cooling Option) düğmesine bir kez basılması gerekir. Dakika ayarı için, dakika kısmı yanıp sönecektir. "+" ve "-" düğmeleriyle dakikayı ayarlayabilirsiniz.
• Dakikayı ayarladıktan sonra, haftanın gününü ayarlamak için "Isıtma & Soğutma Seçeneği" (Heating & Cooling Option) düğmesine bir kez basılması gerekir.
• Pazartesi, haftanın ilk günü olarak ayarlanmıştır ve "1" sayısı ile gösterilir.
• Sayılar sırasıyla şu günleri gösterir: 2-Salı, 3-Çarşamba, 4-Perşembe, 5-Cuma, 6-Cumartesi ve 7-Pazar
• Ayar tamamlandığında, "Haftalık Program" (Weekly Program) düğmesine 3 saniye basarak çıkabilirsiniz.

MOD AYARI

Oda Termostatınızın 4 farklı modu vardır. Bunlardan 3'ü (Konfor ve Ekonomi Modu) önceden ayarlanmış modlardır. Diğer modlar manuel mod ve haftalık program modudur.
Önceden ayarlanmış modlarda, sıcaklık değerleri başlangıçta ayarlanan kullanıcının tercihlerine dayanır. Manuel mod, Oda Termostatının doğrudan kullanıcı tarafından belirlenen ve ayarlanan sıcaklıkta çalışmasını sağlar. Haftalık Program modu, kullanıcı tarafından belirlenen haftalık programa göre çalışmaya devam eder.

Önceden ayarlanmış modların sıcaklık değerlerini değiştirmek için:

• Oda Termostatınız açıkken "Mod" (Mode) düğmesini 3 saniye basılı tutun.
• Konfor Modu sıcaklık değeri görünecektir. "+" ve "-" düğmelerine basarak Konfor Modu sıcaklık değerini ayarlayabilirsiniz.
• Ayar tamamlandığında, "Mod" (Mode) düğmesine tekrar basarak "+" ve "-" düğmeleriyle Ekonomi Modu sıcaklık değerini ayarlayabilirsiniz.
• "Mod" (Mode) düğmesine 3 saniye basarak ayar ekranından çıkabilirsiniz.
• Manuel mod sıcaklığını değiştirmek için, ana ekrandayken "+" veya "-" düğmesine basın. "+" veya "-" düğmesine basıldığında Oda Termostatı Manuel Moda geçecektir.
• Diğer modlara geçmek için "Mod" (Mode) düğmesine basabilirsiniz.

HAFTALIK PROGRAM

Oda Termostatınızın çalışma programını haftalık program modu ile ayarlayabilirsiniz. Haftalık programlamada her gün için 7 farklı sıcaklık değeri ayarlanabilir. Bu değerler ''P0-P6'' sıcaklık ayar ekranlarında ayarlanabilir.

• Haftalık programı ayarlamak için, Oda Termostatınız açıkken "Haftalık Program" (Weekly Program) düğmesini 3 saniye basılı tutun. "Saat, Dakika ve Gün" ayarı görünecektir. "Haftalık Program" (Weekly Program) menüsü (P0) görünene kadar "Isıtma & Soğutma Seçeneği" (Heating & Cooling Option) düğmesine basın.
• Haftanın günleri ekranda yanıp sönecektir. Haftanın her günü için aynı programı ayarlamak isterseniz haftalık program ayarını başlatabilirsiniz.
• Hafta içi için aynı programı ayarlamak isterseniz "+" düğmesine bir kez basın. Haftanın ilk beş günü ekranda yanıp sönecektir.
• Sadece hafta sonu için aynı programı ayarlamak isterseniz "+" düğmesine bir kez daha basın. Haftanın son iki günü ekranda yanıp sönecektir.
• Haftanın her günü için aynı programı ayarlamak isterseniz "+" düğmesine bir kez daha basın. Haftanın 1. günü ekranda yanıp sönecektir. "+" düğmesine basarak günler arasında geçiş yapabilirsiniz. Önceki güne geçmek için "-" düğmesine basın.
• Bir program ayarlamak için "Haftalık Program" (Weekly Program) düğmesine bir kez basın.
• "P0" ekranda yanıp sönecektir. "Haftalık Program" (Weekly Program) düğmesine bir kez daha basarak "P0" sıcaklık değerini ayarlayın. "P0" saat ayarı fabrika ayarı olduğundan değiştirilemez.
• Tekrar "Haftalık Program" (Weekly Program) düğmesine basın. Gün göstergesi yanıp sönecektir. Günü değiştirmeyecekseniz, tekrar "Haftalık Program" (Weekly Program) düğmesine basın ve "+" düğmesine basarak "P1" ayarına geçin.
• İlk olarak, saat ayarı ekranda görünecektir. Saat ayarını tamamladıktan sonra, "Haftalık Program" (Weekly Program) düğmesine basarak dakika ayarını yapın. Dakika ayarından sonra, sıcaklık değerini ayarlamak için "Haftalık Program" (Weekly Program) düğmesine basın.
• Diğer program ayarları için aynı adımları izleyin.
• Tüm değişiklikler yapıldıktan sonra, kaydetmek için "Haftalık Program" (Weekly Program) düğmesini 3 saniye basılı tutun.

Not: Yapılan haftalık programı herhangi bir değişiklik yapmadan kontrol etmek için, Oda Termostatınız açıkken "Haftalık Program" (Weekly Program) düğmesine bir kez basın. Günleri görmek için "+" ve "-" düğmelerine, "P0-P6" arasındaki ayarları görmek için "Mod" (Mode) düğmesine basın.

TPI ODA TERMOSTATI ÇALIŞMA MANTIĞI

Oda Termostatınız TPI algoritması ile çalışır. TPI teknolojisini kullanan Oda Termostatları, evinizin sıcaklığının ayarlanan sıcaklığın ne zaman üzerine çıkacağını veya altına düşeceğini tahmin eder ve buna göre ısıtma / soğutma ünitesini açıp kapatır. Bu, evinizin ayarladığınız sıcaklıkta, yukarı ve aşağı maksimum sapmalar olmadan kalmasını sağlar.

• TPI nedir?

TPI teknolojisi, ısıtma / soğutma sisteminizden mümkün olan en iyi enerji verimliliğini elde etmenizi sağlamak için tasarlanmıştır. Evinizi ayarlanan sıcaklık seviyesinde tutmak ve sağlamak için mümkün olan en iyi zamanlamaları ölçer ve uygular.

• TPI nasıl çalışır?

Yazılımda bulunan gelişmiş yapay zeka teknolojisi sayesinde, bulunduğu ortamın sıcaklık değişimine adapte olur. Evinizin genel bir sıcaklık haritasını oluşturarak, istenen oda sıcaklığına ulaşmanın ve bu sıcaklığı korumanın ne kadar sürdüğünü öğrenir. Bu sayede, ısıtma / soğutma ünitenizin ne kadar süreyle çalışması gerektiğini hesaplayarak minimum enerji tüketimi sağlar.

• Farkı nedir?

TPI olmayan oda termostatlarında, ısıtma / soğutma ünitesi ayarlanan sıcaklık değerini aşana kadar sürekli çalışır ve durur. Ayarlanan sıcaklık belirli bir miktarın altına düşerse, ısıtma / soğutma ünitesi tekrar çalışacaktır. Bu, daha büyük sıcaklık dalgalanmaları ve daha az enerji kontrolü yaratır. TPI Oda Termostatları ise, sahip olduğu avantajlarla Aç/Kapa oda termostatlarına göre daha yüksek tasarruf ve konfor sağlar.

Isıtma Modu

Oda termostatınız, son 40 saniyenin ortalama oda sıcaklığını temel alır. Üründeki TPI algoritması ile evinizin genel bir sıcaklık haritasını oluşturarak, istenen oda sıcaklığına ulaşmanın ve bu sıcaklığın nasıl korunduğunu öğrenir. Böylece, oda sıcaklığının belirli bir aralıkta kalmasını sağlar.

TPI ODA TERMOSTATI ISITMA MODU ÇALIŞMA GRAFİĞİ

Soğutma Modu

Oda termostatınız, son 40 saniyenin ortalama oda sıcaklığını temel alır. Üründeki TPI algoritması ile evinizin genel bir sıcaklık haritasını oluşturarak, istenen oda sıcaklığına ulaşmanın ve bu sıcaklığın nasıl korunduğunu öğrenir. Böylece, oda sıcaklığının belirli bir aralıkta kalmasını sağlar.

TPI ODA TERMOSTATI SOĞUTMA MODU ÇALIŞMA GRAFİĞİ

TPI ODA TERMOSTATI HAKKINDA BİLİNMESİ GEREKENLER

• TPI Oda Termostatlarının yerleşimi değiştirilirse, öğrenme süreci yeniden başlayacaktır. Öğrenme süreci 7 gün olarak kabul edilmelidir.
• TPI Oda Termostatlarının enerjisi kesilirse (pil değişimi), öğrenme süreci yeniden başlayacaktır. Öğrenme süreci 7 gün olarak kabul edilmelidir.

SIK SORULAN SORULAR

• Oda Termostatım ısıtma/soğutma cihazımla uyumlu mu?
  Isıtma/soğutma cihazınızın açma-kapama bağlantıları varsa, Oda Termostatınız uyumludur. Isıtma/soğutma cihazınızla ilgili bilgileri, ısıtma/soğutma cihazınızın kullanım kılavuzundan veya ısıtma/soğutma cihazı servisinden bulabilirsiniz.

• Oda Termostatımı ısıtma/soğutma cihazına nasıl bağlayacağım?
  Oda Termostatınız ile Isıtma/Soğutma cihazı arasındaki bağlantının profesyonel olarak kalifiye kişiler tarafından yapılmasını öneririz.

Oda Termostatı – ısıtma/soğutma cihazı bağlantısı için 2x0.75 mm kablo yeterlidir.
Kablo çiftinin bir ucunu, ısıtma/soğutma cihazının kullanım kılavuzunda belirtilen oda termostatı bağlantı terminallerine bağlayın.
Kablo çiftinin diğer ucunu, "ODA TERMOSTATI KABLOLAMA ŞEMASI" bölümünde gösterildiği gibi Oda Termostatı Duvar Askısı içindeki terminalin COM ve NO girişlerine bağlayın.
Kablo uçlarının yönü önemli değildir.
