GENERAL LIFE Senna 300S - Digitális szobatermosztát használati útmutató

ÁLTALÁNOS SPECIFIKÁCIÓK

A SENNA 300S egy vezetékes szobatermosztát. A felhasználó beállíthatja a szobahőmérsékletet a kívánt hőmérsékletre, és kényelmesebb és gazdaságosabb fűtést/hűtést érhet el.

• Napi és heti programozás
• Különböző üzemmód opciók (Comfort (komfort), Economy (gazdaságos))
• Fűtés kalibrálás
• BE/KI vezérlés
• Vezetékes kapcsolat
• Fűtés/hűtés opció
• TPI algoritmus
• Pontos hőmérsékletmérés

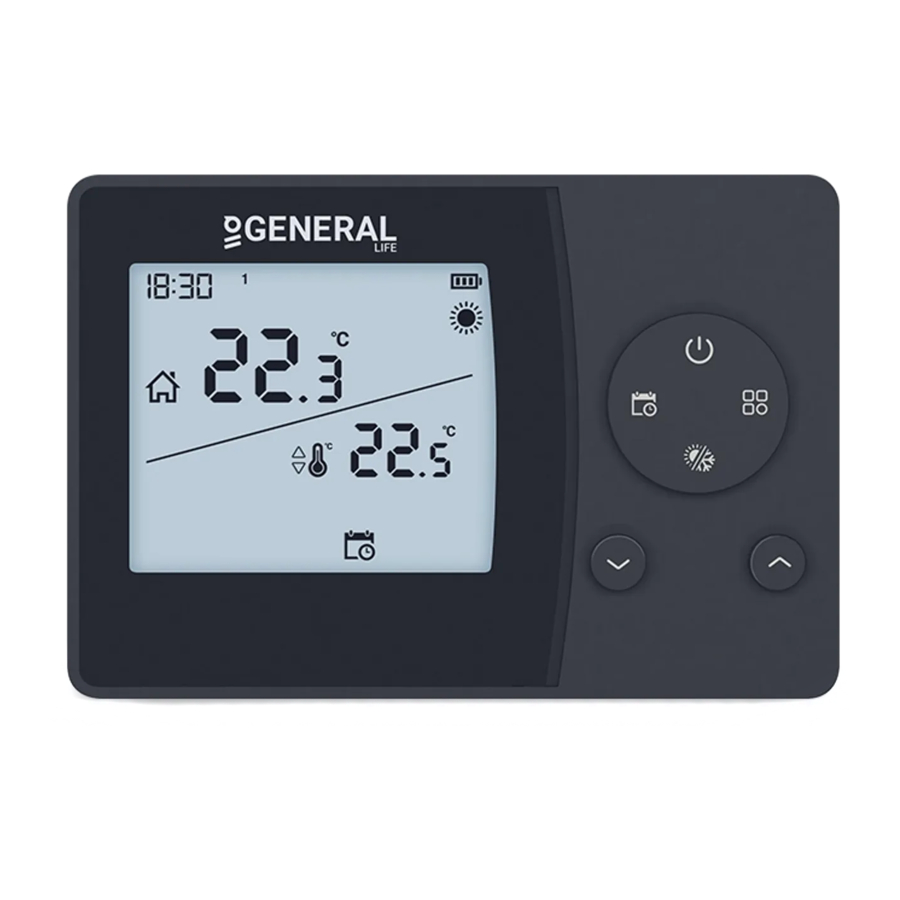

SENNA 300S ÉS TARTOZÉKOK

MŰSZAKI ADATOK

SZOBA TERMOSZTÁT

Gombok funkciói

Képernyő jelzők

1		Óra jelző
2		Nap jelző
3		Szobahőmérséklet
4		Beállított hőmérséklet
5		Economy Mode (Gazdaságos üzemmód)
6		Comfort Mode (Komfort üzemmód)
7		Weekly Program Mode (Heti program üzemmód)
8		Elem jelző
9		Fűtés jelző Ha a fűtésjelző villog, a fűtőegység működik. Ha a fűtésjelző folyamatosan világít, a fűtőegység nem működik.
10		Hűtés jelző Ha a hűtésjelző villog, a hűtőegység működik. Ha a hűtésjelző folyamatosan világít, a hűtőegység nem működik.

SZOBA TERMOSZTÁT ELHELYEZÉSE

A szobatermosztátot abba a helyiségbe kell helyezni, amelyet a leggyakrabban használnak. Például; nappali vagy társalgó. Kerülni kell a szobatermosztát elhelyezését olyan helyen, ahol légáramlás van, mint például egy szoba bejárata vagy az ablak oldala. Szintén nem alkalmasak a fűtő/hűtő egységek, például radiátor, tűzhely közelében lévő helyek, valamint azok a helyek, amelyek közvetlen napfényt kapnak. A szobatermosztátot a padló felett 150 cm magasan kell elhelyezni. Néhány próbálkozást lehet tenni a legmegfelelőbb hely megtalálásához.

ELEM BEHELYEZÉSE

Mielőtt elkezdené, kapcsolja ki a szobatermosztáthoz csatlakoztatott eszközt, és győződjön meg arról, hogy az áramellátás ki van kapcsolva.

A fenti képen látható módon nyomja előre a csavarhúzót a látható helyről, hajlítsa meg a füleket és válassza le az előlapot. Helyezzen be 2 új AAA alkáli elemet az elemtartóba a megfelelő irányban. Cserélje ki mindkét elemet egyszerre. Ezután igazítsa a szobatermosztát elülső részét a hátuljához, és nyomja a hátulja felé.

Alacsony töltöttségi szint figyelmeztetés: Amikor a "" ikon megjelenik a képernyőn, az "alacsony töltöttségi szint figyelmeztetést" jelent. Javasoljuk, hogy cserélje ki az elemeket, amikor ez a figyelmeztetés megjelenik.

Ha a terméket hosszabb ideig (több mint 15 napig) nem használja, vegye ki az elemeket. Ellenkező esetben az esetlegesen előforduló meghibásodásokra nem vonatkozik a garancia.
Kérjük, dobja a lemerült elemeket az elemek számára kijelölt hulladékgyűjtőbe.

SZOBA TERMOSZTÁT KÖTÉSI RAJZ

A fűtő/hűtő egységen vagy az elektromos berendezésen belüli műveleteket szakképzett személyeknek kell elvégezniük.

SZOBA TERMOSZTÁT HŐMÉRSÉKLET KALIBRÁLÁSA

A szobatermosztátokban használt hőmérséklet-érzékelők rendkívül érzékenyek. Előfordulhat, hogy kalibrálnia kell a szobatermosztátot, ha ugyanazokat a hőmérsékleti értékeket szeretné kapni, mint a lakóterében lévő más hőmérőkkel.

• Amíg a készülék ki van kapcsolva, nyomja meg és tartsa lenyomva a "Be/Ki" gombot 3 másodpercig.
• Nyomja meg a "Be/Ki" gombot, amíg a " " menü meg nem jelenik. A kívánt hőmérséklet eléréséhez állítsa be a hőmérséklet-különbséget a "Hőmérséklet beállító gombok" megnyomásával. Ez az érték "-8°C" és "+8°C" között állítható be.
• A beállítások mentéséhez és a kilépéshez nyomja meg a "Be/Ki" gombot, amíg a készülék ki nem kapcsol.

Megjegyzés: Az ajánlott hőmérséklet-kalibrálás "0.0°C".

GYÁRI BEÁLLÍTÁSOK VISSZAÁLLÍTÁSA

Visszaállíthatja a szobatermosztátot a gyári alapbeállításokra. Ez a művelet visszaállítja az üzemmód hőmérsékleti értékeit, a kalibrációs beállításokat és a fűtési/hűtési módokat a gyári beállításokra. A szobatermosztát gyári beállításainak visszaállításához:

• Amíg a készülék ki van kapcsolva, tartsa lenyomva a "Be/Ki" (On/Off) gombot 3 másodpercig.
• Nyomja meg a "Be/Ki" (On/Off) gombot, amíg a "" menü megjelenik.
• A " " menüben válassza a " " opciót a "+" vagy "-" gombokkal, és nyomja meg a "Be/Ki" (On/Off) gombot.
• A készülék kikapcsol és visszaáll a gyári beállításokra.

NAP ÉS ÓRA BEÁLLÍTÁSAI

• Amíg a szobatermosztát be van kapcsolva, tartsa lenyomva a "Heti program" (Weekly Program) gombot 3 másodpercig.
• Az első megjelenő képernyőn az óra rész villog. Az időt a "+" és "-" gombokkal állíthatja be.
• Az idő beállítása után egyszer meg kell nyomni a "Fűtés és hűtés opció" (Heating & Cooling Option) gombot. A perc beállításához a perc rész villog. A percet a "+" és "-" gombokkal állíthatja be.
• A perc beállítása után egyszer meg kell nyomni a "Fűtés és hűtés opció" (Heating & Cooling Option) gombot a hét napjának beállításához.
• A hét első napja a hétfő, amelyet az "1" szám jelöl.
• A számok a következő napokat jelölik: 2-Kedd, 3-Szerda, 4-Csütörtök, 5-Péntek, 6-Szombat és 7-Vasárnap.
• Ha a beállítás kész, a "Heti program" (Weekly Program) gomb 3 másodpercig tartó lenyomásával kiléphet.

ÜZEMMÓD BEÁLLÍTÁSA

A szobatermosztátnak 4 különböző üzemmódja van. Ezek közül 3 (Komfort és Gazdaságos üzemmód) előre beállított üzemmód. A többi üzemmód a kézi üzemmód és a heti program üzemmód.
Az előre beállított üzemmódokban a hőmérsékleti értékek a felhasználó által a kezdetekkor beállított választásokon alapulnak. A kézi üzemmód lehetővé teszi, hogy a szobatermosztát a felhasználó által közvetlenül beállított és igényelt hőmérsékleten belül működjön. A heti program üzemmód a felhasználó által meghatározott heti ütemezés szerint működik tovább.

Az előre beállított üzemmódok hőmérsékleti értékeinek megváltoztatásához:

• Tartsa lenyomva az "Üzemmód" (Mode) gombot 3 másodpercig, amíg a szobatermosztát be van kapcsolva.
• Megjelenik a Komfort üzemmód hőmérsékleti értéke. A Komfort üzemmód hőmérsékleti értékét a "+" és "-" gombokkal állíthatja be.
• Ha a beállítás kész, a "Gazdaságos üzemmód" (Economy Mode) hőmérsékleti értékét a "+" és "-" gombokkal állíthatja be az "Üzemmód" (Mode) gomb ismételt megnyomásával.
• A beállítási képernyőről az "Üzemmód" (Mode) gomb 3 másodpercig tartó lenyomásával léphet ki.
• A kézi üzemmód hőmérsékletének megváltoztatásához nyomja meg a "+" vagy "-" gombot a főképernyőn. A szobatermosztát a "+" vagy "-" gomb megnyomásakor kézi üzemmódba kapcsol.
• Az "Üzemmód" (Mode) gomb megnyomásával válthat a többi üzemmódba.

HETI PROGRAM

A szobatermosztát működési ütemezését heti program üzemmódban állíthatja be. A heti programozás során minden napra 7 különböző hőmérsékleti érték állítható be. Ezek az értékek a ''P0-P6'' hőmérséklet-beállítási képernyőkön állíthatók be.

• A heti ütemezés beállításához tartsa lenyomva a "Heti program" (Weekly Program) gombot 3 másodpercig, amíg a szobatermosztát be van kapcsolva. Megjelenik az "Óra, Perc és Nap" beállítás. Nyomja meg a "Fűtés és hűtés opció" (Heating & Cooling Option) gombot, amíg a "Heti program" (Weekly Program) menü (P0) meg nem jelenik.
• A hét napjai villognak a képernyőn. Elindíthatja a heti program beállítását, ha minden napra ugyanazt az ütemezést szeretné beállítani.
• Nyomja meg egyszer a "+" gombot, ha a hétköznapokra ugyanazt az ütemezést szeretné beállítani. A hét első öt napja villog a képernyőn.
• Nyomja meg még egyszer a "+" gombot, ha csak a hétvégére szeretné beállítani ugyanazt az ütemezést. A hét utolsó két napja villog a képernyőn.
• Nyomja meg még egyszer a "+" gombot, ha a hét minden napjára ugyanazt az ütemezést szeretné beállítani. A hét 1. napja villog a képernyőn. A "+" gomb megnyomásával válthat a napok között. A "-" gomb megnyomásával válthat az előző napra.
• Nyomja meg egyszer a "Heti program" (Weekly Program) gombot az ütemezés beállításához.
• A "P0" villog a képernyőn. Állítsa be a "P0" hőmérsékleti értékét a "Heti program" (Weekly Program) gomb ismételt megnyomásával. A "P0" óra beállítása nem módosítható, mivel ez gyári beállítás.
• Nyomja meg újra a "Heti program" (Weekly Program) gombot. A napjelző villog. Ha nem változtatja meg a napot, nyomja meg újra a "Heti program" (Weekly Program) gombot, és a "+" gomb megnyomásával váltson a "P1" beállításra.
• Először az óra beállítása jelenik meg a képernyőn. Az óra beállításának befejezése után állítsa be a perc beállítását a "Heti program" (Weekly Program) gomb megnyomásával. A perc beállítása után nyomja meg a "Heti program" (Weekly Program) gombot a hőmérsékleti érték beállításához.
• Kövesse ugyanezeket a lépéseket a többi ütemezés beállításához.
• Az összes módosítás elvégzése után tartsa lenyomva a "Heti program" (Weekly Program) gombot 3 másodpercig a mentéshez.

Megjegyzés: A beállított heti ütemezés ellenőrzéséhez anélkül, hogy bármilyen változtatást végezne, nyomja meg egyszer a "Heti program" (Weekly Program) gombot, amíg a szobatermosztát be van kapcsolva. A napok megtekintéséhez nyomja meg a "+" és "-" gombokat, a "P0-P6" közötti beállítások megtekintéséhez nyomja meg az "Üzemmód" (Mode) gombot.

A TPI SZOBATERMOSZTÁT MŰKÖDÉSI LOGIKÁJA

A szobatermosztát a TPI algoritmussal működik. A TPI technológiát használó szobatermosztátok előre jelzik, hogy otthona hőmérséklete mikor emelkedik a beállított hőmérséklet fölé vagy alá, és ennek megfelelően be- és kikapcsolják a fűtési/hűtési egységet. Ez biztosítja, hogy otthona a beállított hőmérsékleten maradjon, maximális eltérések nélkül.

• Mi az a TPI?

A TPI technológiát úgy tervezték, hogy biztosítsa a lehető legjobb energiahatékonyságot a fűtési/hűtési rendszeréből. Méri és alkalmazza a lehető legjobb időzítéseket, hogy otthonát a beállított hőmérsékleti szinten tartsa.

• Hogyan működik a TPI?

A szoftverben található fejlett mesterséges intelligencia technológiának köszönhetően alkalmazkodik a környezet hőmérsékletváltozásához. Létrehozva otthona általános hőmérsékleti térképét, megtanulja, mennyi időbe telik a kívánt szobahőmérséklet elérése és ennek a hőmérsékletnek a fenntartása. Ily módon minimális energiafogyasztást biztosít azáltal, hogy kiszámítja, mennyi ideig kell működnie a fűtési/hűtési egységnek.

• Mi a különbség?

A nem TPI szobatermosztátokban a fűtési/hűtési egység folyamatosan működik és leáll, amíg meg nem haladja a beállított hőmérsékleti értéket. Ha a beállított hőmérséklet egy bizonyos érték alá csökken, a fűtési/hűtési egység újra működni fog. Ez nagyobb hőmérséklet-ingadozásokat és kevesebb energiaellenőrzést eredményez. A TPI szobatermosztátok viszont nagyobb megtakarítást és kényelmet biztosítanak, mint a be/ki szobatermosztátok az előnyeikkel.

Fűtési mód

A szobatermosztát az utolsó 40 másodperc átlagos szobahőmérsékletét veszi alapul. A termékben található TPI algoritmus segítségével, létrehozva otthona általános hőmérsékleti térképét, megtanulja, mennyi időbe telik a kívánt szobahőmérséklet elérése és ennek a hőmérsékletnek a fenntartása. Így biztosítja, hogy a szobahőmérséklet egy bizonyos tartományon belül maradjon.

TPI SZOBATERMOSZTÁT FŰTÉSI MÓD MŰKÖDÉSI ÁBRÁJA

Hűtési mód

A szobatermosztát az utolsó 40 másodperc átlagos szobahőmérsékletét veszi alapul. A termékben található TPI algoritmus segítségével, létrehozva otthona általános hőmérsékleti térképét, megtanulja, mennyi időbe telik a kívánt szobahőmérséklet elérése és ennek a hőmérsékletnek a fenntartása. Így biztosítja, hogy a szobahőmérséklet egy bizonyos tartományon belül maradjon.

TPI SZOBATERMOSZTÁT HŰTÉSI MÓD MŰKÖDÉSI ÁBRÁJA

MIT KELL TUDNI A TPI SZOBATERMOSZTÁTRÓL

• Ha a TPI szobatermosztátok elhelyezése megváltozik, a tanulási folyamat újraindul. A tanulási folyamatot 7 napnak kell tekinteni.
• Ha a TPI szobatermosztátok áramtalanítva vannak (akkumulátorcsere), a tanulási folyamat újraindul. A tanulási folyamatot 7 napnak kell tekinteni.

GYAKRAN FELTETT KÉRDÉSEK

• A szobatermosztátom kompatibilis a fűtő/hűtő egységemmel?
  Ha a fűtő/hűtő egység rendelkezik be-ki kapcsolókkal, akkor a szobatermosztát kompatibilis. A fűtő/hűtő egységről információkat a fűtő/hűtő egység használati útmutatójában vagy a fűtő/hűtő egység szervizében találhat.

• Hogyan csatlakoztatom a szobatermosztátot a fűtő/hűtő egységhez?
  Javasoljuk, hogy a szobatermosztát és a fűtő/hűtő egység közötti csatlakoztatást szakképzett személyek végezzék.

2x0.75 mm-es kábel elegendő a szobatermosztát – fűtő/hűtő egység csatlakoztatásához.
Csatlakoztassa a kábelpár egyik végét a fűtő/hűtő egység használati útmutatójában szereplő szobatermosztát csatlakozó kapcsaihoz.
Csatlakoztassa a kábelpár másik végét a szobatermosztát fali akasztójának belsejében lévő kapocs COM és NO bemeneteihez, a "SZOBATERMOSZTÁT VEZETÉSI DIAGRAM" szakaszban látható módon.
A kábelvégek iránya nem számít.
